变电站综合自动化系统与微机保护硬件原理。

变电站综合自动化系统结构报告变电站是电力网络中线路的连接点，承担着电压和功率的变换、电能的收集和分配等功能。

它的运行直接影响到整个电力系统的安全、可靠和经济运行。

然而，变电站的运行很大程度上取决于其二次设备的性能。

现有变电站有三种类型:一种是常规变电站；一种是部分由微机管理并具有一定自动化水平的变电站，另一种是完全计算机化的综合自动化变电站。

对于常规变电站来说，其致命弱点是不具备自诊断、故障记录分析、能力和资源共享的能力，无法检测二次系统本身的故障，也无法全面记录和分析运行参数和故障信息。

全计算机化的综合自动化变电站用计算机化的二次设备取代了传统的分立设备。

它集继电保护、控制、监视和远动功能于一体，实现了设备和信息资源的共享，使变电站的设计简单紧凑，实现了变电站更安全可靠的运行。

同时系统二次接线简单，减少了二次设备的占地面积，使变电站二次设备以崭新的面貌出现。

1.1变电站综合自动化简介1.1.1变电站综合自动化的基本概念变电站综合自动化是将变电站二次设备(包括测量仪表、信号系统、继电保护、自动化装置和远动装置)的功能进行组合和优化，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现整个变电站的主设备和输配电线路的自动监视、测量、自动控制和微机保护的综合自动化功能，与调度进行通信。

变电站综合自动化系统，即由多台微型计算机和大规模集成电路组成的自动化系统，取代了常规的测量和监视仪表、常规的控制屏、中央信号系统和遥控屏，用微机保护取代了常规的继电保护屏，改变了常规继电保护装置不能与外界通信的缺陷。

因此，变电站综合自动化是自动化技术、计算机技术和通信技术在变电站领域的综合应用。

变电站综合自动化系统可以收集比较完整的数据和信息，利用计算机的高速计算能力和逻辑判断功能，方便地监视和控制变电站内各种设备的运行和操作。

变电站综合自动化系统具有功能集成、结构计算机化、运行监控屏幕化和运行管理智能化的特点。

班级日期1、综合自动化系统屏：主体设备。

对变配电所的主要设备进行自动监测、护。

2、交直流屏:提供交直流电源。

3、网上隔离开关控制屏：对接触网上隔离开关进行远方控制。

4、环境监控屏：实时监测变配电所工作环境：温度、人员非法出入、电缆沟、明火、空调工作状况等。

5、故障标定装置及电缆头绝缘在线监测。

二、变电所综合自动化的基本概念1．变电所综合自动化：应用自动控制技术、计算机信息处理、通信与网络技术等，完成对变电所主要设备和输配电线路的监视、控制、测量、继电保护、远动控制以及调度通信等二次系统功能。

2．变电所综合自动化系统：利用多台微型计算机、接口电路、通信网络等组成的自动化系统，通过收集所需的各种数据和信息，借助计算机的高速计算力和逻辑判班级日期班级日期班级日期TA-21型牵引变电所安全监控及综合自动化系统结构图牵引主变压器是牵引变电所最重要的一次设备，为保证其正常运行，对每一台主变设置一套保护测控单元，按主变主保护、主变后备保护、主变测控三套独立装置设计，每套装置作为一个节点与LonWorks 现场总线交换信息。

完成一台牵引主班级日期班级日期班级日期班级日期图2-41 微机保护装置硬件原理示意图⒈数据采集单元班级日期班级日期⑵开放性。

硬件平台对于未来硬件的升级应具有开放性。

⑶通用性。

不同类型的保护装置应尽可能具有相同的硬件平台。

⑷灵活性和可扩展性。

硬件平台应该适用于不同保护装置的不同需求，对于现场的不同保护应用和对资源的不同需求，可增减相应的模块，完全不必对硬件及软件重新设计。

⑸模块化与智能化状态检测。

装置的硬件数量总体上减少，相互通用，功能模块技术成熟，经历更多的检验与现场考验，因而可靠性更高。

（三）提高微机保护可靠性的措施可靠性是对继电保护装置的基本要求之一，它包括两个方面：不误动和不拒动。

班级日期班级日期班级日期班级日期班级日期班级日期图2-43 SCADA系统结构示意图）调度端调度所的远动装置部分称调度端，一般设于各分局(或总公司)总部。

变电站综合自动化系统原理及配置授课提纲变电站综合自动化系统原理及配置授课目录一、变电站综合自动化系统的概述1．什么是变电站综合自动化？2．什么是变电站综合自动化系统？3．变电站实现综合自动化的意义4．变电站综合自动化的主要内容和功能5．实现变电站综合自动化所采集的信息二、变电站综合自动化系统的结构及组成1．变电站综合自动化系统的结构2．变电站综合自动化系统的组成三、变电站综合自动化的“四遥”1．遥测信息的采集2．遥信信息的采集3．遥控及其输出电路4．遥调及其输出电路四、变电站综合自动化系统的配置1．变电站综合自动化系统的硬件配置2．变电站综合自动化系统的软件配置变电站综合自动化系统原理及配置授课提纲一、变电站综合自动化系统的概述（一）什么是变电站综合自动化？变电站综合自动化是将变电站的二次设备 (包括测量仪表、信号系统、继电保护、自动装置和远动装置等)经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

（二）什么是变电站综合自动化系统？变电站综合自动化系统是由多台微型计算机和大规模集成电路组成的自动化系统，它替代常规的测量和监视仪表，替代常规的控制屏、中央信号系统和远动屏，它用微机保护替代常规的继电保护。

变电站综合自动化是自动化技术、计算机技术和通信技术等高科技在变电站领域的综合应用。

变电站综合自动化系统可以采集到比较齐全的数据和信息，利用计算机可方便地监视和控制变电站内各种设备的运行和操作。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特点。

（三）变电站实现综合自动化的意义1．变电安全运行的需要（1）具备故障诊断能力（2）快速切除故障的能力（3）及时告警的能力2．提高供电质量的需要（1）快速的压送负荷有利于提高电能质量（2）有载调压和无功补偿有利于提高电压的合格率3．信息共享的需要（1）高速数据通信支持分散式测控（2）设备综合性强信息可共享4．运行管理的需要（1）监视、测量、记录、抄表高度的自动化（2）方便友好的运行操控界面5．节约土地、人力和物力的需要（四）变电站综合自动化的主要内容和基本要求1．变电站综合自动化的主要内容（1）对220kV及以下中、低压变电站，采用自动化系统，利用现代计算机和通信技术，对变电站的二次设备进行全面的技术改造，取消常规的保护、监视、测量、控制屏，实现综合自动化，以全面提高变电站的技术水平和运行管理水平，并逐步实行无人值班或减人增效。

变电站综合自动化系统结构与功能综述关键词：变电站综合自动化系统结构功能---综合自动化系统的硬件结构变电站综合自动化系统的发展过程与集成电路技术、微计算机技术、通信技术和网络技术密切相关。

随着这些高科技的不断发展，综合自动化系统的体系结构也不断发生变化，其性能和功能以及可靠性等也不断提高。

从国内外变电站综合自动化系统的发展过程来看，其结构形式有集中式、分层分布式、和全分散式等三种类型。

1.集中式的结构形式集中式结构的综合自动化系统，指采用不同档次的计算机，扩展其外围接口电路，集中采集变电站的模拟量、开关俩个和数字量等信息，集中进行计算与处理，分别完成微机监控、微机保护和一些自动控制等功能，集中式结构也并非指由一天计算机完成保护、监控等全部功能。

多数集中式结构的微机保护、微机监控和与调度等通信的功能也是由不同的卫星计算机完成的，只是每台微计算机承担的任务多些。

例如监控机要负担数据采集、数据处理、开关操作、人机联系等多项任务：担负微机保护的计算机，可能一台微机要负责几回低压线路的保护等。

随着微处理器的发展、微型计算机的性能价格比迅速优于小型机后，才开始发展以微处理器为核心的变电站自动化系统。

图2.1 集中式结构的综合自动化系统框图这种集中式的结构式更具变电站的规模，配置相应容量的集中式保护装置和监控主机及数据采集系统，它们安装在变电站中央控制室内。

主便延期和各进出线及站内所有电器设备的运行状态，通过TA、TV经电缆传送到忠言控制室的保护装置和监控主机。

继电保护动作信息往往是取保护装置的信号继电器的辅助触点，通过电缆送给监控主机。

这种系统的主要功能即特点是：1）能实时采集变电站中各种模拟量、开关量，完成对变电站的数据采集和实时监控、制表、打印、事件顺序记录等功能。

2）完成对变电站主要设备和进出线的保护任务3）集中式结构紧凑、体积小、可大大减少占地面积。

4）造价低，尤其是对35kV或规模较少的变电站更为有利。

变电站综合自动化系统微机保护探讨摘要:随着科学技术的提高，变电站综合自动化技术将是电力系统的发展方向，而微机继电保护是其重要的组成部分。

为此，本文对变电站综合自动化微机继电保护进行了相关探讨，重点阐述了变电站综合自动化微机保护功能的实现，确保了电网安全与稳定。

关键词: 变电站；电力系统；综合自动化；传统监控系统；cpu 主系统；微机保护近年来，随着科学力量和电网现代化的规模不断扩大，变电站综合自动化技术将是电力系统的发展方向，对于配电网变电站、无人值班变电站而言微机继电保护是其重要的组成部分，目前许多变电站正在进行微机化改造，即进行综合自动化改造，所以对配电网变电站微机继电保护的研究是分重要的。

1变电站综合自动化系统的结构与类型变电站综合自动化系统的结构是由“数据采集和控制”、“继电保护”、“直流电源系统”三大块构成变电站自动化基础。

“通信控制管理”是桥梁，联系变电站内部各部分之间、变电站与调度控制中心之间使其相互交换数据。

“变电站主计算机系统”对整个综合自动化系统进行协调、管理和控制，并向运行人员提供变电站运行的各种数据、接线图、表格等画面，使运行人员可远方控制断路器分、合操作，还提供运行和维护人员对自动化系统进行监控和干预的手段。

变电站综合自动化系统的组成在结构形式上主要可分为集中式、分布集中式、集中和分散结合式、分散式四种。

1.1集中式变电站综合自动化系统集中式变电站综合自动化系统是按功能要求配置相应的继电保护装置及远动装置并安装在变电站的中央控制室内。

变压器、各进出线及其他电气设备的运行状态通过ct、pt、开关辅助触点由电缆传送到变电站的中央控制室的保护装置和远动装置内，经初步处理后送到i/o通信控制器进行数据格式的变换，并将变电站所有保护、测量、信号和控制信息统一处理，与当地的后台机和远方调度中心进行信息交换。

此种方式实际上是现有微机保护与微机远动的系统集成，但其组屏多，占地面积大，而且需敷设大量电缆，投资和工程量大，应用会越来越少。

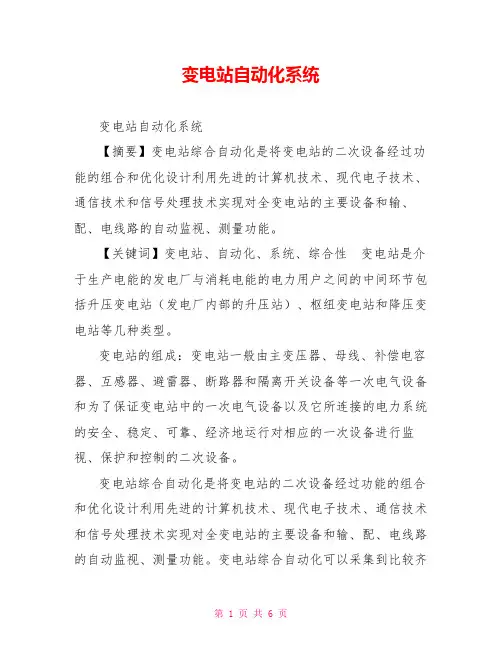

变电站自动化系统变电站自动化系统【摘要】变电站综合自动化是将变电站的二次设备经过功能的组合和优化设计利用先进的计算机技术、现代电子技术、通信技术和信号处理技术实现对全变电站的主要设备和输、配、电线路的自动监视、测量功能。

【关键词】变电站、自动化、系统、综合性变电站是介于生产电能的发电厂与消耗电能的电力用户之间的中间环节包括升压变电站（发电厂内部的升压站）、枢纽变电站和降压变电站等几种类型。

变电站的组成：变电站一般由主变压器、母线、补偿电容器、互感器、避雷器、断路器和隔离开关设备等一次电气设备和为了保证变电站中的一次电气设备以及它所连接的电力系统的安全、稳定、可靠、经济地运行对相应的一次设备进行监视、保护和控制的二次设备。

变电站综合自动化是将变电站的二次设备经过功能的组合和优化设计利用先进的计算机技术、现代电子技术、通信技术和信号处理技术实现对全变电站的主要设备和输、配、电线路的自动监视、测量功能。

变电站综合自动化可以采集到比较齐全的数据和信息利用计算机变电站内的各种设备的运行和操作。

变电站综合自动化技术是自动化技术、计算机技术和通信技术等高科技在变电站领域的综合应用。

变电站自动化系统的结构形式其结构形式可以分为集中式、分层分布式、分散与集中相结合和全分散式等四种。

变电站自动化系统的设计原则和要求 1. 运行的可靠性（包括安全性和可信赖性）； 2. 信息共享； 3. 充分体现综合性； 4. 技术的先进性；（通信） 5. 结构上的灵活性； 6. 通信的可靠性 7. 运行模式的适应性；（监控操作、手动） 8. 抗干扰能力 9. 标准化和开放性变电站自动化系统的配置系统的三种配置方式（1）数据完全共享型继电保护所需的输入信息和测量信息完全共享即取自同一个电流互感器和同一个电压互感器的信号。

优点：一个单元既完成保护功能又测量功能；缺点：测量的精度得不到保证（保护TA与测量TA的差别）。

（2）数据处理独立型保护和测量的数据采集分别由不同的模拟量输入通道担负各自取自保护TA和测量TA的信号。

变电站综合自动化概述摘要：本文简要介绍了变电站的组成、工作原理及作用，变电站综合自动化系统的结构模式和基本功能，进一步叙述了变电站综合自动化系统的特点以及存在的问题,提出了变电站综合自动化基本概念,并变电站自动化的发展前景进行分析。

关键词 :变电站变电站综合自动化系统1。

概述电网是一个不可分割的整体，对整个电网的一、二次设备信息进行综合利用,对保证电网安全稳定运行具有重大的意义。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施,它通过其变压器将各级电压的电网联系起来.变电站综合自动化系统是利用计算机系统、网络、数据库现代通讯技术等将变电站的二次设备（包括控制、测量、保护、自动装置等，经过功能组合和优化设计，对变电站实行自动监控，测量和协调来提高变电站的运行效率和稳定性.他完全取代了常规的监控仪表,中央信息系统，变送器及常规远动装置。

不仅提高了变电站的可控性,而且由于采用了无人值班的管理模式,更有效地提升了劳动生产率，减少了人为误操作的可能，最大程度提高了变电站的可靠性和经济性。

2. 变电站变电站（Substation改变电压的场所.是把一些设备组装起来，用以切断或接通、改变或者调整电压。

在电力系统中,变电站是输电和配电的集结点。

2.1 变电站组成变电站主要是有设备及安装工程、建筑工程（土建、其他项目工程等。

设备及安装工程包括两部分：既一次部分(设备、二次部分(设备 .变电站是把一些设备组装起来，用以切断或接通、改变或者调整电压,在电力系统中,变电站是输电和配电的集结点，变电站的设备有变压器、开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。

2.2 变电站工作原理变压器是变电站的主要设备, 分为双绕组变压器、三绕组变压器和自耦变压器即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。

变电站综合自动化技术综述摘要：本文主要介绍了变电站综合自动化系统的功能、原理、结构以及相关技术和应用，介绍了变电站综合自动化系统的重要性，提出了变电站综合自动化基本概念，并对系统结构、能实现的基本功能和输入输出系统、子系统、数据通信系统及变电站自动化的发展前景进行分析。

关键词：变电站综合自动化系统结构功能Abstract: this paper mainly introduces the substation integrated automation system function, principle, structure and related technology and application, this paper introduces the importance of substation integrated automation system, and puts forward the basic concept of substation integrated automation, and the system structure, can realize the basic functions and theinput/output system, subsystem, data communication system and substation automation development prospect were analyzed.Keywords: substation Integrated automation system structure function引言：改革开放以来，随着我国国民经济的快速增长，电力系统也获得了前所未有的发展，传统的变电站已经远远不能满足现代电力系统管理模式的需求。

因此变电站综合自动化技术在电力行业中引起了越来越多的重视，并逐渐得到了广泛的应用。

摘要：要提高变电站运行的可靠性及经济性,一个最基本的方法就是要提高变电站运行管理的自动化水平,实现变电站综合自动化。

所谓变电站综合自动化，就是广泛采用微机保护和微机远动技术，分别采集变电站的摹拟量、脉冲量、开关状态量及一些非电量信号，经过功能的重新组合，按照预定的程序和要求实现变电站监视、测量、协调和控制自动化的集合体和全过程，从而实现数据共享和资源共享，使变电站设计简捷、布局紧凑,使变电站的运行更加安全可靠。

本文主要介绍变电站综合自动化的概念、发展、结构、功能以及优缺点等方面的内容，并且结合实训时的内容介绍了 CSC2000 系统。

关键词：配网系统自动化；变电站综合自动化； CSC2000；变电站是电力系统中的一个重要环节 ,它的运行情况直接影响到电力系统的可靠、经济运行。

而一个变电站运行情况的优劣,在很大程度上取决于其二次设备的工作性能。

现有的变电站有三种运行形式 :一种是常规变电站;一种是部份实现微机管理、具有一定自动化水平的变电站；再有另一种就是全面微机化的综合自动化变电站。

在常规变电站中,其继电保护、中央信号系统、变送器、远动及故障录波装臵等所有二次设备都是采用传统的分立式设备，且站内配臵有大量控制、保护、计量用屏盘。

使设备设臵复杂、重复。

占地面积大, 日常维护管理工作繁重。

这种常规变电站的一个致命弱点是不具有自诊断能力，对二次系统本身的故障无法检测。

为了预防这种故障,需要频繁地定期进行各种试验和调试 ,而一旦浮现了所料未及的设备故障,便会给整个变电站的运行带来灾难性的后果。

所以变电站实现微机自动化是必然的选择。

变电站自动化是将变电站的二次设备(包括测量仪表、信号系统、继电保护、自动装臵和远动装臵等)经过功能的组合和优化设计。

利用先进的计算机技术、现代电子技术、通信技术和信号处理技术。

实现对全变电站的主要设备和输、配电路线的门动测量、监控和微机保护以及与调度控制中心通信等综合性的自动化功能。
