PROTEUS电子仿真软件与Keil.pptx

解压缩以后安装，步骤如下：
1.记下安装序列号, 进入setup目录点击setup.exe进行安装； 2.选择Install Support....全新安装，以前没有安装过或者放弃以前的序列号安装;
选择Update Current Installation升级安装，将可以保持原来的序列号，不必再次输入 3.选择Full安装，Next->Yes(接受版权信息)->选择安装目录->Next->输入序列号、姓名、公司
DLL(“PROTEUS VSM MONITOR 51 DRIVER”)；
7 SP3 软件，分别进行安装。
每次安装都必须进行这几步，每次都需要重新写入AddOn标识；
2、把proteus 安装目录下 VDM51.
选择Full安装，Next->Yes(接受版权信息)->选择安装目录->Next->输入序列号、姓名、公司
■
全功能的源代码编译器；
课外作业：
1、安装keil c软件 2、keil与Proteus联调 3、试把光电计数器用单片机计数，然后编写
c程序，使用proteus仿真，keil联调。
谢谢！
MODELS）文件复制到Keil 安装目录的 \C51\BIN 目录中； 3、编辑C51 里tools.ini 文件,加入:
TDRV1=BIN\VDM51.DLL(“PROTEUS VSM MONITOR 51 DRIVER”)；
4、keil 里设置: project-->options for project-->debug tab；
■
全功能的源代码编译器；
■

器件库用来配置开发工具设置；
■
项目管理器用来创建和维护你的项目；

8 给导线添加网络标号
按快捷键A，弹出数学分配对话框。在String文本框中输入 “net=P1_#”，单击OK。此时鼠标箭头会出现一个绿色符号 “=”，单击，则生成网络标号。
9 电气检查
单击工具栏 ，或选择Tools——Electrical Rules Check，弹 出电气检查结果。

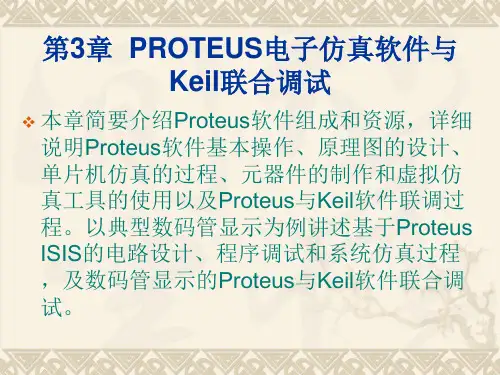

第3章 Proteus电子仿真与Keil联合调 试
51单片机原理及应用 ——基于Keil C与Proteus
主讲：陈燕慧 2013.9
第3章 Proteus电子仿真与Keil联合调 试
一、Proteus原理图绘制过程 1 新建设计文件
打开ISIS 7 Professional窗口，选择File——New Design，选 DEFAULT(默认)，（Landscape横向图纸，Portrait：纵向图纸 ），保存，输入保存路径和文件名。
第3章 Proteus电子仿真与Keil联合调 试
6、在项目工作区Project显示框内，单击文件夹Target1 左边的符号“+”，再右击文件夹Source Group1。
7、在弹出界面中选择Add File to Group ‘SourceGroup1’. 点击刚建立的源程序文件，双击，再点击Close即可。
2 设计图纸大小
选择System——Set Sheet Size，选择’A4’图纸；
3 添加元器件
单击器件选择按钮 ，在关键字输入需要的元器件。
第3章 Proteus电子仿真与Keil联合调 试
4 放置元件
把元件添加到对象选择列表后，单击要放置的元件，然后拖到 编辑区，选好位置，双击放置。
5 放置电源、地
8、编译程序，生成.HEX文件 9、载入程序：双击AT89C51，单击Program File， 选择.HEX文件，单击OK. 10、单击仿真按钮 ，可以看到程序运行结果。

③ 编辑、编译源程序 在 Project 菜单下选择“Build target”，生成代码文件，编
译结果如图 14 下方所示。
图 14 源程序编译
④ 加 载 目标 代 码文 件 右击 选中 ISIS 编辑 区中 单片 机 AT89C51，选择 “Edit Properties”打开其属性窗口，如图 15 所示。在其中的“Program File”右侧框中输入目 标代码文件（目标代码与 DSN 文件在同一目录下，直接输入代码文件名即可，否则要写出完 整的路径。或单击本栏打开按钮，选取目标文件），再在“Clock Frequency”栏中设置 12MHz， 仿真系统则以 12MHz 的时钟频率运行。
图 12 目标输出设置
● Debug：设置调试工具，如图 13 所示，在下拉组合框选择“PROTEUS VSM Sipnulator”。
图 13 KEIL 中目标调试设置
● 通信设置：单击调试工具框右边的“Settings”，如图 13 所示，设置 Host、Port。 KEIL 与 PROTEUS 在同一台机器上时，Host 设为 127.0.0.1；若不在同一台机子上，则填另 一台的 IP 地址。Port 为 8000。
图 15 注：因运行时钟频率以单片机属性设置中的时钟频率 （Clock Frequency）为准，所以在编辑区设计 以仿真为目标的 MCS-51 系列单片机系统电路时，可以略去单片机振荡电路。另外，对 MCS-51 系列单片机 而言，复位电路也可略去，EA 控制引脚也可悬空。但要注意若要进行电路电气检测，不可略去。
图7
这时，新建立的项目出现在项目窗口中，如图 8 所示。
图 8 项目窗口中新建立的项目
（4）编译、调试 C51 程序 ① 加入 C51 程序 用鼠标右击项目工作区里的源代码组，选择“把文件加入到源代码 组（Add Files to Group‘Source Group1）”命令，把刚保存的 C51 程序源代码加入到新建

•
这个程序只是将Hello World输出到串行
口。整个程序只包含一个源文件HELLO.C。
•
HELLO的硬件是基于标准的8051CPU的。
使用的唯一片内功能器件是串行口。不需要
实际的目标CPU，因为uVision2可以模拟程序 所需要的硬件。
9.2.4 Keil C51的调试技巧及举例
1、 Keil C51的调试技巧 • (1)如何设置和删除断点 • (2)如何查看和修改寄存器的内容 • (3)如何观察和修改变量 • (4)如何观察存储区域
• { printf("I am COUNTER0,I will serve you heart and so\n");
•}
• 【例9-4】串行口：把P1口接收的数据通过串行口发送出去，再 从串行口接收进来。
• #include<reg51.h>
• #include<stdio.h>
• void main(void)
(2)单步执行是指每一次执行一行程序，执行完该 行程序就停止，等待命令执行下一行程序。对于这 种方式 ，可以方便地观察每条程序语句的执行结 果，从而可以依次判断程序错误的具体位置。 (3)设置断点：µVision2 可以采用几种方式设置断点。 设置好断点后。设置好断点后，可以全速运行程序。 一旦执行到设置断点的程序行，程序就停止运行， 可以观察相关变量或特殊寄存器的取值，从而分析 程序当中存在的问题。
工程设置界面(Debug选项卡)
各目标硬件选项卡说明
选项卡 Target Output
Listing C51
A51 BL51 Locate
BL51 Misc Debug Utilities
