简述机械零件测绘的方法与步骤

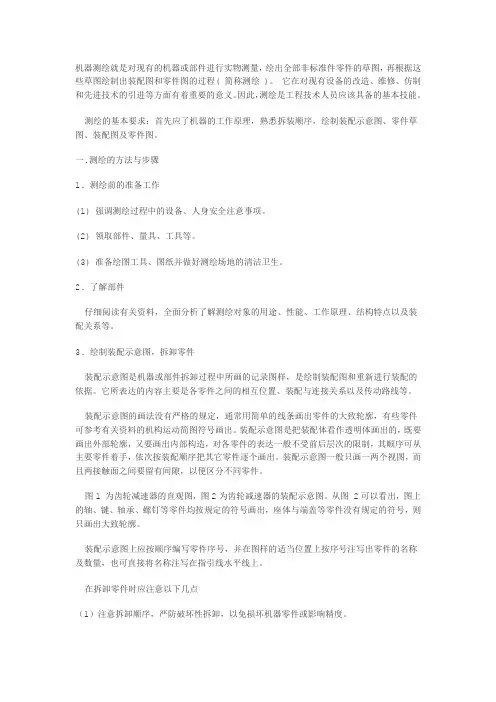

机器测绘就是对现有的机器或部件进行实物测量，绘出全部非标准件零件的草图，再根据这些草图绘制出装配图和零件图的过程( 简称测绘 )。 它在对现有设备的改造、维修、仿制和先进技术的引进等方面有着重要的意义。因此，测绘是工程技术人员应该具备的基本技能。

测绘的基本要求：首先应了机器的工作原理，熟悉拆装顺序，绘制装配示意图、零件草图、装配图及零件图。

一.测绘的方法与步骤

1. 测绘前的准备工作

(1) 强调测绘过程中的设备、人身安全注意事项。

(2) 领取部件、量具、工具等。

(3) 准备绘图工具、图纸并做好测绘场地的清洁卫生。

2. 了解部件

仔细阅读有关资料，全面分析了解测绘对象的用途、性能、工作原理、结构特点以及装配关系等。

3. 绘制装配示意图，拆卸零件

装配示意图是机器或部件拆卸过程中所画的记录图样，是绘制装配图和重新进行装配的依据。它所表达的内容主要是各零件之间的相互位置、装配与连接关系以及传动路线等。

装配示意图的画法没有严格的规定，通常用简单的线条画出零件的大致轮廓，有些零件可参考有关资料的机构运动简图符号画出。装配示意图是把装配体看作透明体画出的，既要画出外部轮廓，又要画出内部构造，对各零件的表达一般不受前后层次的限制，其顺序可从主要零件着手，依次按装配顺序把其它零件逐个画出。装配示意图一般只画一两个视图，而且两接触面之间要留有间隙，以便区分不同零件。

图1 为齿轮减速器的直观图，图2为齿轮减速器的装配示意图。从图 2可以看出，图上的轴、键、轴承、螺钉等零件均按规定的符号画出，座体与端盖等零件没有规定的符号，则只画出大致轮廓。

装配示意图上应按顺序编写零件序号，并在图样的适当位置上按序号注写出零件的名称及数量，也可直接将名称注写在指引线水平线上。

在拆卸零件时应注意以下几点

（1）注意拆卸顺序，严防破坏性拆卸，以免损坏机器零件或影响精度。 （2）拆卸后将零件按类妥善保管，防止混乱和丢失。

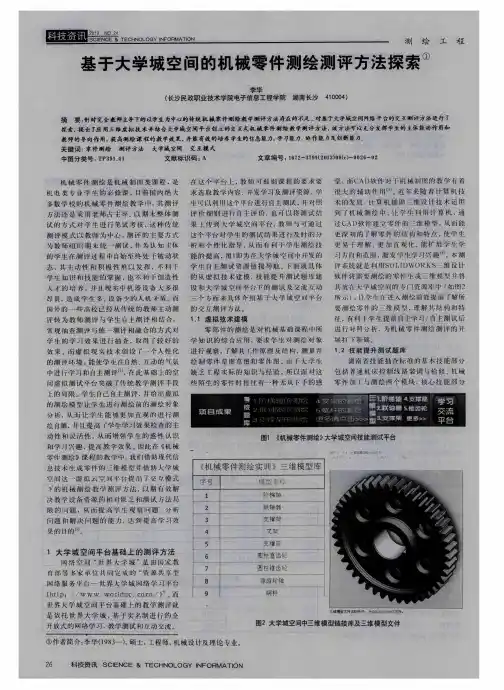

测绘工程　ＳＣｌＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ　包括机电设备可编程控制、液（气）压系统　装调两个模块。本题库即典型零件的测绘　属于基本技能部分，有３５道题，包含省技能　抽查的２０道题，实现了与技能抽查实现了　无缝对接。测试题库中的评分标准参照省　技能抽查的评分细则中的评价内容，分为　专业基本知识、专业基本技能、专业学习能　力与创新设计能力四个部分，将对应的考　核点细化并赋分，操作性强，不但体现技能　抽查要求，更加注重实际测绘技能的提升，　既对基本测绘技能提出了具体的要求，更　在自主学习能力和创新设计能力上进行的　相应的＝；９Ｉ　，突出了技能提升的要求。　１．３大学城空间平台下的测试及交流互动　大学城空间这个开放的网络平台下可　以开放很多交流版块和建立专门的交流平　台。《机械零件测绘》测评体系就是利用大　学城空间平台下的教师留言板块、题库测　试留言互动板块及建立专门的学习交流群　组的方式来开展测试及交流互动，让学生　能主动自测，并让教师能及时掌握学生自　测的结果，以便及时的对学生进行指导、　发现问题并解决问题，从而实现教学相长，　教学互动，从而提高他们的实际测绘技能　和自主学习能力。　２结论　虚拟建模和实物测绘有机相结合，三　维软件建模与实物展示相辅相成，在相对　较少设备投入的情况下，基本满足了学生　测绘教学和测评的需要。并且通过采用基　于大学城空间平台进行互动测评，使得学　生测评过程中，遇到问题可上空间对照测　绘模型的三维模型进行分析，自己解决不　了的问题可以进入大学城空间平台提问与　加入群组讨论，老师上空间及时解答学生　问题，使学生的的测试更加灵活与自主，同　时空间中的测试题库及共享资源可多次引　用，从而增强测试的效果并同时提高教师　的工作效率。具体体现如下。　（１）虚拟三维技术节约资源，有利于提　高学习效果并降低教学成本。　（２）技能提升测试题库有利于学生自主　测试与教师抽查测试相结合。　（３）大学城空间平台下的互动模式有利　于发挥即时问题解决的特点，让学生能在　虚拟模式下自主学习，能较好的培养学生　的信息能力，学习能力，协作能力及创新能　力，这也是未来学习的发展方向。　参考文献　［１］唐柏．零部件测绘的教学方法探索［Ｊ】．　科学论坛，２０ｌｏ．　［２】刘宏宇．空间革命一高职院校开放发展　的新起点［Ｊ］．长沙民政职业技术学院学　报，２０１１，３，１８（１）．　【３】刘林，张瑞秋，等．机械零部件的虚拟仿　真与学生实践能力的培养［Ｊ］．机械管理　开发，２００７，８，９７（４）．　［４】陆明．计算机辅助三维设计技术在机　用虎钳测绘中的应用［Ｊ］．计算机应　用，２０ｌ０，２，５９（２）．　

机械零部件测绘内容

1. 测绘目的：本次测绘旨在对机械零部件进行精确测量和制图，以提供有效的技术数据支持和生产标准。

2. 测绘工具：使用精密测量工具，包括卡尺、微量读数器、投影仪和三坐标测量机等。

3. 测绘过程：

- 将待测零部件放置在测量平台上，并确保其固定稳定；

- 使用卡尺等工具对零部件的长度、宽度和厚度进行测量；

- 使用微量读数器对零部件的直径、孔径和螺纹进行测量；

- 使用投影仪对零部件的轮廓和几何形状进行测量和分析；

- 对复杂零部件使用三坐标测量机进行三维测量和建模。

4. 测绘结果处理：

- 将测得的数据整理记录，确保准确性和可追溯性；

- 制作标准零部件图纸，并进行有效的尺寸标注；

- 对三维测量结果进行数据处理和分析，生成三维模型和相关报告；

- 制定相关品质标准和检验规范，确保零部件的质量和符合要求。

5. 测绘文件归档：将测绘数据和相关文件进行归档管理，以备后续查阅和使用。

6. 注意事项：

- 在测绘过程中，要注意保持测量工具的精度和准确性；

- 在操作过程中要避免对零部件造成损坏或变形；

- 在测绘结果处理过程中要保证数据的完整性和可靠性；

- 遵守相关安全操作规范，确保工作的顺利进行。

以上为机械零部件测绘的内容测绘过程和结果处理等步骤，旨在提供准确的技术数据和制图支持，以确保零部件的质量和生产标准。

零件测绘的七个步骤

零件测绘是制造业中非常关键的部分，正确的测绘能够带来高效率和准确性。零件测绘的七个步骤如下：

第一步：准备工作

在进行测绘之前需要准备好相关工具，包括测量仪器、测量工艺文件、零件图纸等。务必确保工具和文件的准确性和完整性。

第二步：检查零件制造

在测绘之前需要检查零件制造，特别是涉及到表面状况和加工工艺的部分。这样能够避免由于制造缺陷造成的测量误差。

第三步：设置测量基准

基准是测量的重要依据，需要在测绘之前设置好。这包括精确定位和设置零点。

第四步：进行三维测量

三维测量是零件测绘的核心部分。这需要使用专业的三维测量仪器，通过多个方向和角度进行精确的测量。

第五步：处理测量数据

测量的数据需要加工处理，包括对测量数据的整理、标准化和计算。这些步骤需要进行严格的质量控制并使用专业的软件。 第六步：分析数据

根据处理后的数据进行分析，比较实际测量数据与零件图纸上的理论值，以及与历史测量值进行比较。这样能够获得更精确的测量结果。

第七步：编写测量报告

最后需要编写测量报告。这包括测量数据、结果和分析。测量报告需要清晰、明确、正确，并且易于理解。

以上是零件测绘的七个步骤，正确的测绘流程和工具的使用，能够提高制造业的生产效率和质量水平。
