使用CAD绘制机械零件的技巧

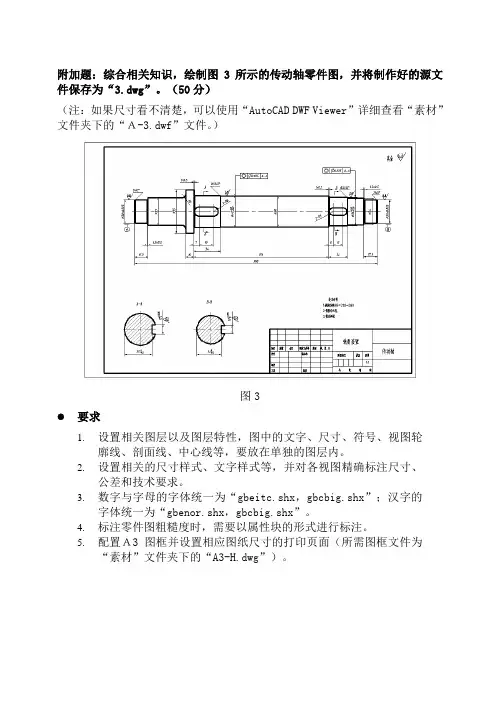

附加题：综合相关知识，绘制图3所示的传动轴零件图，并将制作好的源文件保存为“3.dwg”。（50分）

（注：如果尺寸看不清楚，可以使用“AutoCAD DWF Viewer”详细查看“素材”文件夹下的“Ａ-3.dwf”文件。）

图3

 要求

1. 设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。

2. 设置相关的尺寸样式、文字样式等，并对各视图精确标注尺寸、公差和技术要求。

3. 数字与字母的字体统一为“gbeitc.shx，gbcbig.shx”；汉字的字体统一为“gbenor.shx，gbcbig.shx”。

4. 标注零件图粗糙度时，需要以属性块的形式进行标注。

5. 配置Ａ3图框并设置相应图纸尺寸的打印页面（所需图框文件为“素材”文件夹下的“A3-H.dwg”）。

错误！使用“开始”选项卡将 标题 2 应用于要在此处显示的文字。

- 2 -

附加题：综合相关知识，绘制如下图1所示的蜗轮轴零件视图。（50分）

（注：如果尺寸看不清楚，可以使用“AutoCAD DWF Viewer”详细查看“素材”文件夹下的“B-03.dwf”文件。）

图1

要求

1、设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。

2、设置相关的尺寸样式、文字样式等，并对各视图精确标注尺寸、公差和技术要求。

3、数字与汉字的字体统一为“gbeitc.shx，gbcbig.shx”和“gbenor.shx，gbcbig.shx”。

4、在标注零件图粗糙度时，需要以属性块的形式进行标注。

5、配置A3图框，所需图框文件为“素材”文件夹下的“A3-H.dwg”。

错误！使用“开始”选项卡将 标题 2 应用于要在此处显示的文字。

- 3 -

附加题：综合相关知识，绘制下图1所示的连接杆零件系列视图。（50分）

附加题：综合相关知识，绘制图3所示的传动轴零件图，并将制作好的源文件保存为“3.dwg”。（50分）

（注：如果尺寸看不清楚，可以使用“AutoCAD DWF Viewer”详细查看“素材”文件夹下的“Ａ-3.dwf”文件。）

图3

 要求

1. 设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。

2. 设置相关的尺寸样式、文字样式等，并对各视图精确标注尺寸、公差和技术要求。

3. 数字与字母的字体统一为“gbeitc.shx，gbcbig.shx”；汉字的字体统一为“gbenor.shx，gbcbig.shx”。

4. 标注零件图粗糙度时，需要以属性块的形式进行标注。

5. 配置Ａ3图框并设置相应图纸尺寸的打印页面（所需图框文件为“素材”文件夹下的“A3-H.dwg”）。

错误！使用“开始”选项卡将 标题 2 应用于要在此处显示的文字。

- 2 -

附加题：综合相关知识，绘制如下图1所示的蜗轮轴零件视图。（50分）

（注：如果尺寸看不清楚，可以使用“AutoCAD DWF Viewer”详细查看“素材”文件夹下的“B-03.dwf”文件。）

图1

要求

1、设置相关图层以及图层特性，图中的文字、尺寸、符号、视图轮廓线、剖面线、中心线等，要放在单独的图层内。

2、设置相关的尺寸样式、文字样式等，并对各视图精确标注尺寸、公差和技术要求。

3、数字与汉字的字体统一为“gbeitc.shx，gbcbig.shx”和“gbenor.shx，gbcbig.shx”。

4、在标注零件图粗糙度时，需要以属性块的形式进行标注。

5、配置A3图框，所需图框文件为“素材”文件夹下的“A3-H.dwg”。

错误！使用“开始”选项卡将 标题 2 应用于要在此处显示的文字。

- 3 -

附加题：综合相关知识，绘制下图1所示的连接杆零件系列视图。（50分）

CAD中绘制机械零件的基本步骤

CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件，它提供了一种方便、准确的方法来绘制机械零件。通过学习CAD的基本步骤，我们可以更高效地绘制出精确的机械零件。下面将介绍CAD中绘制机械零件的基本步骤。

1. 创建新的绘图文件：打开CAD软件后，选择“新建”或“创建新文件”开始一个新的绘图文件。根据设计要求选择合适的单位和坐标系。

2. 绘制基础几何图形：根据机械零件的形状，从基础的几何图形入手，例如直线、圆形、矩形等。使用“直线”工具绘制直线，使用“圆”工具绘制圆形。使用“矩形”工具绘制矩形等。

3. 绘制详细零件形状：根据机械零件的实际形状，使用各种绘图工具绘制详细的几何形状。例如，使用“多段线”工具绘制复杂的轮廓，使用“偏移”工具创建内外壁等。

4. 应用图形修改工具：通过应用图形修改工具，对已绘制的几何形状进行修改，使其符合设计要求。CAD提供了各种图形修改工具，例如“移动”工具可将图形移动到其他位置，”旋转”工具可旋转图形，”拉伸”工具可拉伸图形等。

5. 创建尺寸和标注：在机械零件图纸上加上尺寸和标注是非常重要的步骤。通过尺寸和标注，我们可以清楚地了解到每个零件的具体尺寸和位置。CAD提供了多种尺寸和标注工具，例如“线性尺寸”、“半径尺寸”、“标注”等。 6. 添加图层和属性：通过使用图层和属性，我们可以更好地组织和管理绘图文件。图层可以帮助我们分离和控制不同部分的图形，而属性可以记录零件的信息，例如材料、重量等。使用“图层”工具可以创建和管理图层，使用“属性”工具可以添加和编辑属性。

7. 在需求的时候进行建模和渲染：CAD软件除了绘图功能外，还常常提供了三维建模和渲染功能。在需要展示零件效果或进行装配时，我们可以使用建模和渲染工具创建逼真的三维模型，并添加材质和光照效果。

8. 进行验证和修正：一旦完成绘图和建模，最好进行验证和修正以确保设计的准确性。通过CAD软件提供的验证工具，我们可以检查零件的尺寸、间隙和装配情况，并进行必要的调整。

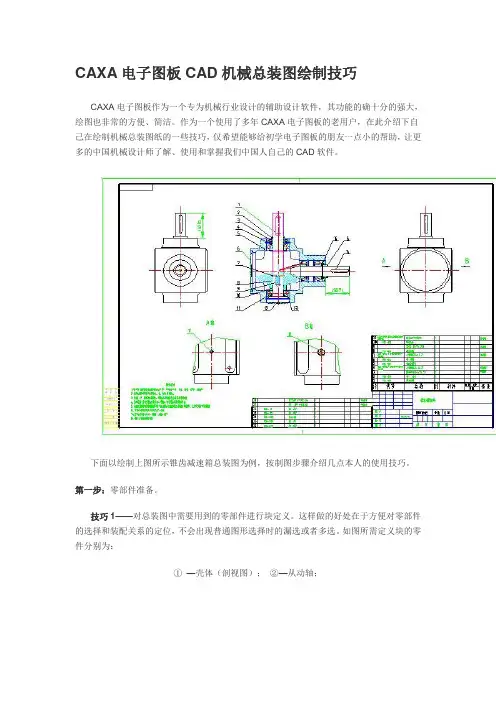

CAXA电子图板CAD机械总装图绘制技巧

CAXA电子图板作为一个专为机械行业设计的辅助设计软件，其功能的确十分的强大，绘图也非常的方便、简洁。作为一个使用了多年CAXA电子图板的老用户，在此介绍下自己在绘制机械总装图纸的一些技巧，仅希望能够给初学电子图板的朋友一点小的帮助，让更多的中国机械设计师了解、使用和掌握我们中国人自己的CAD软件。

下面以绘制上图所示锥齿减速箱总装图为例，按制图步骤介绍几点本人的使用技巧。

第一步：零部件准备。

技巧1——对总装图中需要用到的零部件进行块定义。这样做的好处在于方便对零部件的选择和装配关系的定位，不会出现普通图形选择时的漏选或者多选。如图所需定义块的零件分别为：

① —壳体（剖视图）； ②—从动轴；

② —从动锥齿轮； ④—锥齿轮轴；

⑤—隔离套 ⑥—垫片

⑦—堵盖1 ⑧—堵盖1

其他标准件只需用软件提供的标准件库按照设计规格进行调用就可以了。

技巧2——如上所示，对不同的零部件分别设置不同的颜色。这样做的好处是可以更加直观的对零部件加以区分。

第二步：依装配关系对各零件进行预总装装配（此过程不再累述，按照通常的制图步骤以及设计师自己的设计思路将各零部件、标准件进行预组装），如下图所示：

技巧3——在这个过程中，装配零部件时应多采用特征点定位（特征点捕捉立即菜单用空格键调出）。这样做的好处是零部件定位比较精确。

齿轮箱预组装图： 第三步：对预装配后的图纸进行细节修正。

此时大家会发现在一些零件的剖切部分会出现多个零件的图素重叠的现象，此时我们可以直接使用软件自带的块消隐命令，用需要显示的主要零件的块来消隐其他零件的显示就可以了，并且可以按照主次关系依次执行消隐命令，软件会自动按消隐步骤设置零部件的消隐。（消隐效果如下图所示）

技巧4——调用的标准件不要进行编辑操作，这样标准件零件的自身属性就不会丢失，在制作零件明细表时就可以实现零件属性的自动填写了。
