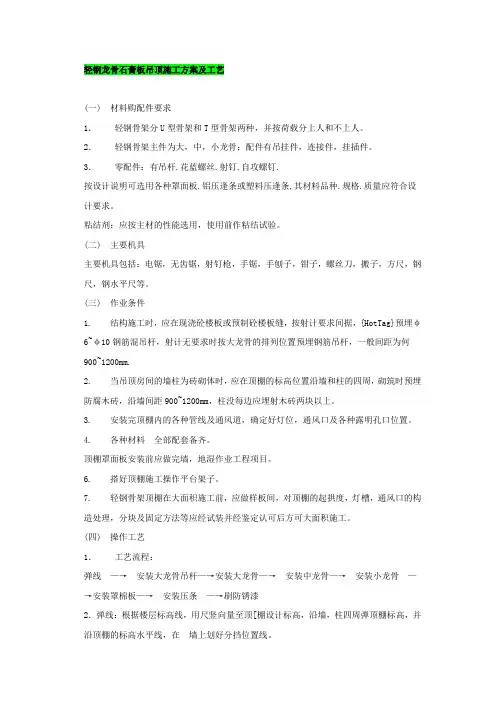

轻钢龙骨石膏板吊顶施工方案及工艺

轻钢龙骨石膏板吊顶施工方案及工艺

(一) 材料购配件要求

1． 轻钢骨架分U型骨架和T型骨架两种，并按荷载分上人和不上人。

2． 轻钢骨架主件为大，中，小龙骨；配件有吊挂件，连接件，挂插件。

3． 零配件：有吊杆.花蓝螺丝.射钉.自攻螺钉.

按设计说明可选用各种罩面板.铝压逢条或塑料压逢条,其材料品种.规格.质量应符合设计要求。

粘结剂：应按主材的性能选用，使用前作粘结试验。

(二) 主要机具

主要机具包括：电锯，无齿锯，射钉枪，手锯，手刨子，钳子，螺丝刀，搬子，方尺，钢尺，钢水平尺等。

(三) 作业条件

1. 结构施工时，应在现浇砼楼板或预制砼楼板缝，按射计要求间据，{HotTag}预埋φ6~φ10钢筋混吊杆，射计无要求时按大龙骨的排列位置预埋钢筋吊杆，一般间距为何900~1200mm.

2. 当吊顶房间的墙柱为砖砌体时，应在顶棚的标高位置沿墙和柱的四周，砌筑时预埋防腐木砖，沿墙间距900~1200mm，柱没每边应埋射木砖两块以上。

3. 安装完顶棚内的各种管线及通风道，确定好灯位，通风口及各种露明孔口位置。

4. 各种材料 全部配套备齐。

顶棚罩面板安装前应做完墙，地湿作业工程项目。

6. 搭好顶棚施工操作平台架子。

7. 轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度，灯槽，通风口的构造处理，分块及固定方法等应经试装并经鉴定认可后方可大面积施工。

(四) 操作工艺

1． 工艺流程：

弹线 —→ 安装大龙骨吊杆—→安装大龙骨—→ 安装中龙骨—→ 安装小龙骨 —→安装罩棉板—→ 安装压条 —→刷防锈漆

2．弹线：根据楼层标高线，用尺竖向量至顶[棚设计标高，沿墙，柱四周弹顶棚标高，并沿顶棚的标高水平线，在 墙上划好分挡位置线。 3．安装大龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，按大龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋刚筋连接固定。

1 / 3

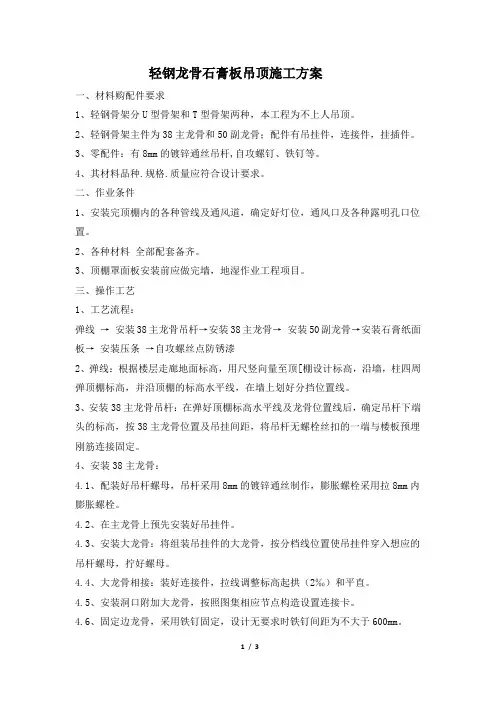

轻钢龙骨石膏板吊顶施工方案

一、材料购配件要求

1、轻钢骨架分U型骨架和T型骨架两种，本工程为不上人吊顶。

2、轻钢骨架主件为38主龙骨和50副龙骨；配件有吊挂件，连接件，挂插件。

3、零配件：有8mm的镀锌通丝吊杆,自攻螺钉、铁钉等。

4、其材料品种.规格.质量应符合设计要求。

二、作业条件

1、安装完顶棚内的各种管线及通风道，确定好灯位，通风口及各种露明孔口位置。

2、各种材料 全部配套备齐。

3、顶棚罩面板安装前应做完墙，地湿作业工程项目。

三、操作工艺

1、工艺流程：

弹线 → 安装38主龙骨吊杆→安装38主龙骨→ 安装50副龙骨→安装石膏纸面板→ 安装压条 →自攻螺丝点防锈漆

2、弹线：根据楼层走廊地面标高，用尺竖向量至顶[棚设计标高，沿墙，柱四周弹顶棚标高，并沿顶棚的标高水平线，在墙上划好分挡位置线。

3、安装38主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，按38主龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋刚筋连接固定。

4、安装38主龙骨：

4.1、配装好吊杆螺母，吊杆采用8mm的镀锌通丝制作，膨胀螺栓采用拉8mm内膨胀螺栓。

4.2、在主龙骨上预先安装好吊挂件。

4.3、安装大龙骨：将组装吊挂件的大龙骨，按分档线位置使吊挂件穿入想应的吊杆螺母，拧好螺母。

4.4、大龙骨相接：装好连接件，拉线调整标高起拱（2‰）和平直。

4.5、安装洞口附加大龙骨，按照图集相应节点构造设置连接卡。

4.6、固定边龙骨，采用铁钉固定，设计无要求时铁钉间距为不大于600mm。 2 / 3

5．安装小龙骨：

5.1、按以弹好的小龙骨线 分挡线，卡装小龙骨掉挂件。

5.2、吊挂小龙骨：按设计规定的小龙骨间距，将小龙骨通过吊挂件，吊 挂在中龙骨上，设计无 要求时，一般间距在500~600mm。

5.3、当小龙骨长度需多根延续接长时，用小龙骨连接件，在吊挂小龙骨的同时，将相对端头相连接，并先调直后固定。

1

室内吊顶工程

施

工

方

案

2 第一章 工程概况

1.1、工程概况

工程名称： ；

建设地点：

施工工期：

承包方式：

质量标准：合格。

1.2、施工现场情况

在得到业主的批准后，我公司自行搭设施工所用临时设施，搭设位置进场后愿意与业主协商解决。保证施工平面合理，并负责及时的拆除和清运，保证工地的文明施工。因地处较大的工区内，有其他施工单位也在紧张施工，同时车辆的进出也会有时间的限制，施工时需合理安排材料的进场计划。

1.3 本工程施工方案的针对性特点和难点

1、为了更好地控制本工程的装饰质量，施工时采取“样板”先行的质量控制程序，同时“样板房”由项目经理亲自负责实施，在“样板房”得到监理和甲方的认可后，按照此标准和要求即可大工作面的开展施工，使得工程质量也可以得到更好的保证。

2、本工程的特点是楼层较高，垂直运输比较麻烦，现场垂直运输通道要通过楼梯，材料到施工现场后一定要进行再次搬运，所以我公司决定加派辅助工来解决材料运输麻烦的问题。大宗材料的搬运要做到二次搬运就

3 要到位，一次性分散到各个单元顶楼；而小型材料如五金件等材料可以集中堆放即可；同时材料的运输如石膏板等，搬运时一定要注意成品保护，避免材料的损耗：注意对楼梯间、室内已完工的水电设施、墙面涂料的保护；对工程负责，对业主负责。

第二章 施工准备

2.1准备工作

施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”

人员落实；施工方案、施工技术措施落实；施工机械设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。

2.2测量放样

进行施工放样测量前测量人员先校核施工图纸，按业主的要求定好标高。根据施工图先在样板间墙、柱上放线抄平后，弹出顶棚标高水平墨线测量工作应有正规的测量记录本，认真详细记录，必要时应附示意图，并应将测量的日期、工作地点、工作内容以及记录、测量扶尺等参加测量人

轻钢龙骨石膏板吊顶施工工艺

（1）施工顺序：弹线→固定吊杆→安装龙骨→调平→安装罩面板

（2）施工工艺

A、弹线：放线主要是将吊顶标高线到墙面或柱面上，龙骨布置线弹到楼板下底面上；吊杆的位置线与龙骨一样，同时弹在楼板下底面上。

B、固定吊杆：吊杆与结构的固定基本上有三种形式：板或梁上预留吊钩或预埋件；在吊顶的位置，用冲击钻打胀管螺栓，然后将胀管螺栓同吊杆焊接；用射钉枪固定射钉，如果选用尾部带孔的射钉，将吊杆穿过尾部的孔即可。如果选用不带孔的射钉，宜先将一个小角铁固定在楼板上，另一边钻孔，将吊杆穿过角铁的孔即可固定。

C、安装龙骨：龙骨安装，一般是按照预先弹好的位置，从一端依此安装到另一端。如果有高低跨，常规做法是先安装高跨部分，然后再安装低跨部分。对于检修孔、上人孔、通负篦子等部位，在安装龙骨的同时，应将尺寸及位置留出，将封边的横撑龙骨安装完毕。如果在吊顶下部悬挂大型吊灯龙骨与吊杆在此方面都应做好配合，有些龙骨还需要断开，那么，在构造上还应采取相应的加固措施。如遇大型灯饰，悬挂最好同龙骨脱开，以便安全使用。若一般灯具，对于隐蔽式装配吊顶来说，可以将灯具直接固定在龙骨上。

D、龙骨调平：在安装龙骨前，因为已经拉好标高控制线，根据标高控制线，使龙骨就拉，因此龙骨的调平与安装宜在同一时间完成。调平主要是调整主龙骨，只要主龙骨标高正确，中、小龙骨一般不会发生问题。

E、安装罩面板：保得板用螺钉固定在龙骨上。金属龙骨大多采用自功螺钉，木龙骨采用木螺丝。不管采用哪种方法，都应注意以下几个方面的问题：板材应在自由状态下进行固定，防止出现弯棱、凸棱现象；纸面石膏板与龙骨固定，应从一块板的中间向板的四边固定，不得多点同时作业；螺钉与板边距离应不小于15MM，螺钉间距以150MM～170MM为宜，均匀布置，并与板面垂直，钉头嵌入石膏板深度以0.5～1MM为宜；板材与板材应纵横交叉安装，一个房间内不能出现大于板材长度的拼接缝。
