高速公路机电工程的监控系统

高速公路交通机电工程简介高速公路交通机电工程包括三大系统、隧道机电工程（供电、消防、通风、照明等）。

三大系统包括''监控系统〃、''收费系统〃和''通信系统〃。

以下根据我公司长年在高速公路机电工程领域作为集成商及产品供应商的经验，对三大系统的解决方案作简要介绍。

一、监控系统监控系统主要由信息采集子系统、监控中心及信息发布子系统三大部分组成。

信息采集子系统包括：车辆检测器、气象检测器、紧急电话和巡逻车。

信息发布子系统包括交通标志、标线和信号等，是交通监控管理为用户服务的主要形式。

监控中心是高速公路全线路监控系统的最高层即控制中心，主要负责全线路范围内交通情况的监视和控制。

监控系统的功能包括：道路及隧道桥梁监视、交通量检测、气象监测、信息采集与发布、交通诱导、隧道检测等。

主要设备包括：车辆检测系统、气象检测设备（能见度、冰检等）、情报板系统、路侧摄像机系统、监控分中心计算机网络、地图板、大屏幕投影系统、图像监视系统、主控制台和监控软件、事件检测系统、隧道CO/VI检测设备、隧道火灾检测及报警系统、隧道PLC设备等。

针对交通监控系统的系统构建目标与运营单位的运营管理需求，结合系统设备的功能特点与运行方式，我公司在长期工程实践的基础上，本着功能清晰、操作简捷、先进适用、便于扩充的原则提出以下系统解决方案。

（1）道路监控系统•路段监控中（分）中心计算机管理系统主要包括系统硬件与软件两个组成部分，其中计算机硬件主要有：数据库服务器、业务计算机、图形计算机、路由器、交换机、打印机等；软件系统主要包括：系统软件、支撑软件和业务管理软件等。

利用计算机管理系统可以完成对于道路沿线外场设备的状态查询、信息获取、功能设定；交通管理方案的比较与优选、交通控制参数的确定；路政、公安、医疗等相关部门的信息共享与突发事件的协同处理；报表打印、日常信息管理等功能；•信息采集系统精彩文档用于道路沿线的交通、环境信息的采集，采集方式主要有人工采集和自动采集两种。

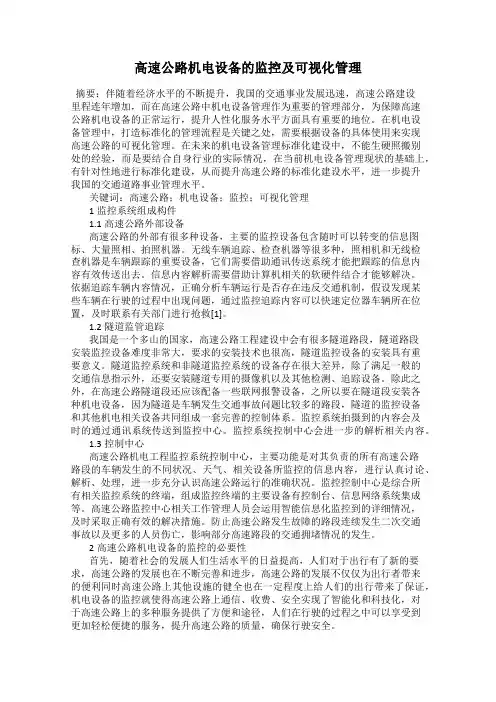

高速公路机电设备的监控及可视化管理摘要：伴随着经济水平的不断提升，我国的交通事业发展迅速，高速公路建设里程连年增加，而在高速公路中机电设备管理作为重要的管理部分，为保障高速公路机电设备的正常运行，提升人性化服务水平方面具有重要的地位。

在机电设备管理中，打造标准化的管理流程是关键之处，需要根据设备的具体使用来实现高速公路的可视化管理。

在未来的机电设备管理标准化建设中，不能生硬照搬别处的经验，而是要结合自身行业的实际情况，在当前机电设备管理现状的基础上，有针对性地进行标准化建设，从而提升高速公路的标准化建设水平，进一步提升我国的交通道路事业管理水平。

关键词：高速公路；机电设备；监控；可视化管理1监控系统组成构件1.1高速公路外部设备高速公路的外部有很多种设备，主要的监控设备包含随时可以转变的信息图标、大量照相、拍照机器。

无线车辆追踪、检查机器等很多种，照相机和无线检查机器是车辆跟踪的重要设备，它们需要借助通讯传送系统才能把跟踪的信息内容有效传送出去。

信息内容解析需要借助计算机相关的软硬件结合才能够解决。

依据追踪车辆内容情况，正确分析车辆运行是否存在违反交通机制，假设发现某些车辆在行驶的过程中出现问题，通过监控追踪内容可以快速定位器车辆所在位置，及时联系有关部门进行抢救[1]。

1.2隧道监管追踪我国是一个多山的国家，高速公路工程建设中会有很多隧道路段，隧道路段安装监控设备难度非常大，要求的安装技术也很高，隧道监控设备的安装具有重要意义。

隧道监控系统和非隧道监控系统的设备存在很大差异，除了满足一般的交通信息指示外，还要安装隧道专用的摄像机以及其他检测、追踪设备。

除此之外，在高速公路隧道段还应该配备一些联网报警设备，之所以要在隧道段安装各种机电设备，因为隧道是车辆发生交通事故问题比较多的路段，隧道的监控设备和其他机电相关设备共同组成一套完善的控制体系。

监控系统拍摄到的内容会及时的通过通讯系统传送到监控中心。

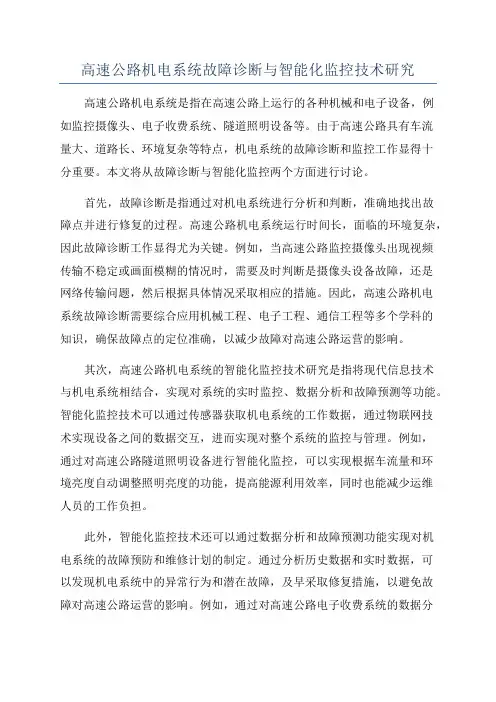

高速公路机电系统故障诊断与智能化监控技术研究高速公路机电系统是指在高速公路上运行的各种机械和电子设备，例如监控摄像头、电子收费系统、隧道照明设备等。

由于高速公路具有车流量大、道路长、环境复杂等特点，机电系统的故障诊断和监控工作显得十分重要。

本文将从故障诊断与智能化监控两个方面进行讨论。

首先，故障诊断是指通过对机电系统进行分析和判断，准确地找出故障点并进行修复的过程。

高速公路机电系统运行时间长，面临的环境复杂，因此故障诊断工作显得尤为关键。

例如，当高速公路监控摄像头出现视频传输不稳定或画面模糊的情况时，需要及时判断是摄像头设备故障，还是网络传输问题，然后根据具体情况采取相应的措施。

因此，高速公路机电系统故障诊断需要综合应用机械工程、电子工程、通信工程等多个学科的知识，确保故障点的定位准确，以减少故障对高速公路运营的影响。

其次，高速公路机电系统的智能化监控技术研究是指将现代信息技术与机电系统相结合，实现对系统的实时监控、数据分析和故障预测等功能。

智能化监控技术可以通过传感器获取机电系统的工作数据，通过物联网技术实现设备之间的数据交互，进而实现对整个系统的监控与管理。

例如，通过对高速公路隧道照明设备进行智能化监控，可以实现根据车流量和环境亮度自动调整照明亮度的功能，提高能源利用效率，同时也能减少运维人员的工作负担。

此外，智能化监控技术还可以通过数据分析和故障预测功能实现对机电系统的故障预防和维修计划的制定。

通过分析历史数据和实时数据，可以发现机电系统中的异常行为和潜在故障，及早采取修复措施，以避免故障对高速公路运营的影响。

例如，通过对高速公路电子收费系统的数据分析，可以得出交通拥堵的预测结果，从而采取相应的措施，减少拥堵情况对交通流量的影响。

综上所述，高速公路机电系统故障诊断与智能化监控技术的研究，对于保障高速公路运营的安全和高效具有重要的意义。

通过精确的故障诊断和智能化监控技术的应用，可以及时发现和解决机电系统的故障问题，提高高速公路的工作效率和服务质量。

2023-11-10•高速公路机电工程概述•高速公路机电工程质量管理体系•高速公路机电工程质量控制措施•高速公路机电工程质量问题及处理•高速公路机电工程质量控制案例分析目录01高速公路机电工程概述高速公路机电工程是指利用电子、通信、计算机等技术，对高速公路交通运行、管理、服务等方面进行智能化、自动化控制的一系列系统工程。

它包括交通监控系统、收费系统、通信系统、照明系统、安全防范系统等子系统，是现代高速公路的重要组成部分。

收费系统对高速公路通行费进行征收、管理、结算等，包括收费站、收费车道、收费中心等。

交通监控系统对高速公路交通运行情况进行实时监控，包括车辆行驶情况、交通拥堵情况、交通事故情况等。

通信系统保障高速公路管理、运营、服务等方面的通信需求，包括光纤通信、无线通信等。

安全防范系统保障高速公路交通安全，包括护栏、防撞垫、交通标志标线等。

照明系统为高速公路提供良好的夜间照明环境，包括路灯、隧道照明等。

高速公路机电工程的质量控制直接关系到工程的安全性和稳定性，如果工程质量存在问题，将会给高速公路的运营带来潜在的安全隐患。

确保工程的安全性和稳定性通过质量控制，可以减少工程的维修和更换成本，提高工程的效益和寿命，为高速公路的长期运营提供保障。

提高工程的效益和寿命随着市场需求的不断变化和技术的不断更新，高速公路机电工程的质量控制需要满足市场需求和规范要求，以提升工程的竞争力。

满足市场需求和规范要求高速公路机电工程的质量控制的重要性02高速公路机电工程质量管理体系质量管理体系的建立质量策划和控制根据工程需求和目标，制定相应的质量控制计划和措施，确保工程质量符合标准。

质量管理体系文件建立并完善质量管理体系文件，包括质量手册、程序文件和作业指导书等，明确各项质量管理要求。

确定质量方针和目标明确高速公路机电工程的质量标准和目标，为质量管理提供指导原则和方向。

质量管理体系的运行合理配置人力、物力和财力等资源，确保工程质量所需的资源和支持。

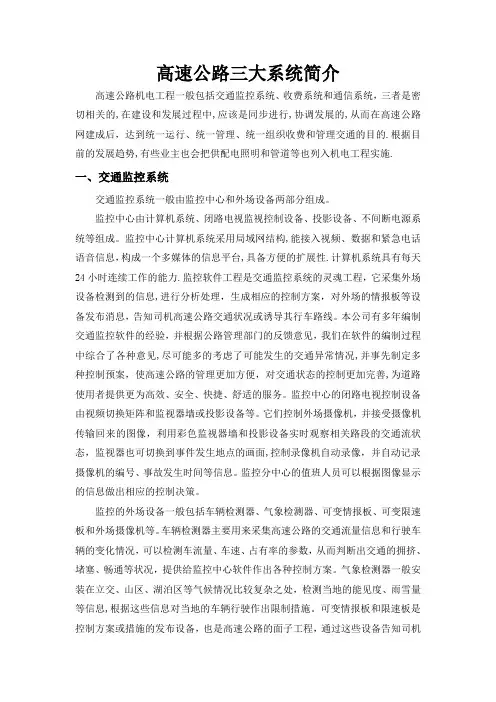

高速公路三大系统简介高速公路机电工程一般包括交通监控系统、收费系统和通信系统，三者是密切相关的,在建设和发展过程中,应该是同步进行,协调发展的,从而在高速公路网建成后，达到统一运行、统一管理、统一组织收费和管理交通的目的.根据目前的发展趋势,有些业主也会把供配电照明和管道等也列入机电工程实施.一、交通监控系统交通监控系统一般由监控中心和外场设备两部分组成。

监控中心由计算机系统、闭路电视监视控制设备、投影设备、不间断电源系统等组成。

监控中心计算机系统采用局域网结构,能接入视频、数据和紧急电话语音信息，构成一个多媒体的信息平台,具备方便的扩展性.计算机系统具有每天24小时连续工作的能力.监控软件工程是交通监控系统的灵魂工程，它采集外场设备检测到的信息,进行分析处理，生成相应的控制方案，对外场的情报板等设备发布消息，告知司机高速公路交通状况或诱导其行车路线。

本公司有多年编制交通监控软件的经验，并根据公路管理部门的反馈意见，我们在软件的编制过程中综合了各种意见,尽可能多的考虑了可能发生的交通异常情况,并事先制定多种控制预案，使高速公路的管理更加方便，对交通状态的控制更加完善,为道路使用者提供更为高效、安全、快捷、舒适的服务。

监控中心的闭路电视控制设备由视频切换矩阵和监视器墙或投影设备等。

它们控制外场摄像机，并接受摄像机传输回来的图像，利用彩色监视器墙和投影设备实时观察相关路段的交通流状态，监视器也可切换到事件发生地点的画面,控制录像机自动录像，并自动记录摄像机的编号、事故发生时间等信息。

监控分中心的值班人员可以根据图像显示的信息做出相应的控制决策。

监控的外场设备一般包括车辆检测器、气象检测器、可变情报板、可变限速板和外场摄像机等。

车辆检测器主要用来采集高速公路的交通流量信息和行驶车辆的变化情况，可以检测车流量、车速、占有率的参数，从而判断出交通的拥挤、堵塞、畅通等状况，提供给监控中心软件作出各种控制方案。

高速公路三大系统简介 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】高速公路三大系统简介高速公路机电工程一般包括交通监控系统、收费系统和通信系统，三者是密切相关的，在建设和发展过程中，应该是同步进行，协调发展的，从而在高速公路网建成后，达到统一运行、统一管理、统一组织收费和管理交通的目的。

根据目前的发展趋势，有些业主也会把供配电照明和管道等也列入机电工程实施。

一、交通监控系统交通监控系统一般由监控中心和外场设备两部分组成。

监控中心由计算机系统、闭路电视监视控制设备、投影设备、不间断电源系统等组成。

监控中心计算机系统采用局域网结构，能接入视频、数据和紧急电话语音信息，构成一个多媒体的信息平台，具备方便的扩展性。

计算机系统具有每天24小时连续工作的能力。

监控软件工程是交通监控系统的灵魂工程，它采集外场设备检测到的信息，进行分析处理，生成相应的控制方案，对外场的情报板等设备发布消息，告知司机高速公路交通状况或诱导其行车路线。

本公司有多年编制交通监控软件的经验，并根据公路管理部门的反馈意见，我们在软件的编制过程中综合了各种意见，尽可能多的考虑了可能发生的交通异常情况，并事先制定多种控制预案，使高速公路的管理更加方便，对交通状态的控制更加完善，为道路使用者提供更为高效、安全、快捷、舒适的服务。

监控中心的闭路电视控制设备由视频切换矩阵和监视器墙或投影设备等。

它们控制外场摄像机，并接受摄像机传输回来的图像，利用彩色监视器墙和投影设备实时观察相关路段的交通流状态，监视器也可切换到事件发生地点的画面，控制录像机自动录像，并自动记录摄像机的编号、事故发生时间等信息。

监控分中心的值班人员可以根据图像显示的信息做出相应的控制决策。

监控的外场设备一般包括车辆检测器、气象检测器、可变情报板、可变限速板和外场摄像机等。

车辆检测器主要用来采集高速公路的交通流量信息和行驶车辆的变化情况，可以检测车流量、车速、占有率的参数，从而判断出交通的拥挤、堵塞、畅通等状况，提供给监控中心软件作出各种控制方案。

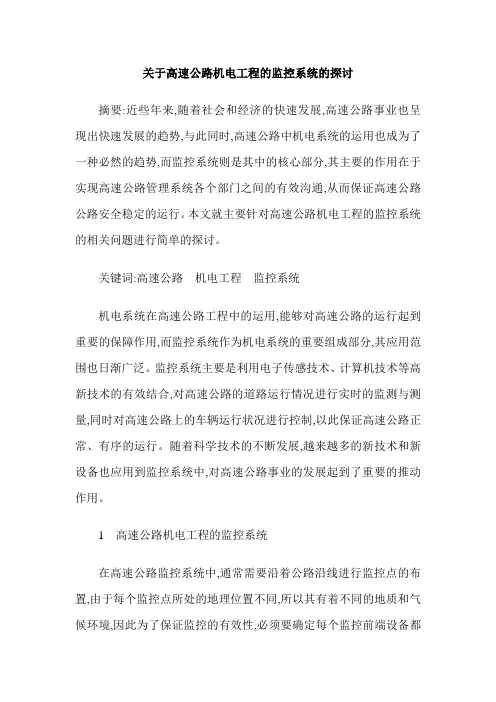

关于高速公路机电工程的监控系统的探讨摘要:近些年来,随着社会和经济的快速发展,高速公路事业也呈现出快速发展的趋势,与此同时,高速公路中机电系统的运用也成为了一种必然的趋势,而监控系统则是其中的核心部分,其主要的作用在于实现高速公路管理系统各个部门之间的有效沟通,从而保证高速公路公路安全稳定的运行。

本文就主要针对高速公路机电工程的监控系统的相关问题进行简单的探讨。

关键词:高速公路机电工程监控系统机电系统在高速公路工程中的运用,能够对高速公路的运行起到重要的保障作用,而监控系统作为机电系统的重要组成部分,其应用范围也日渐广泛。

监控系统主要是利用电子传感技术、计算机技术等高新技术的有效结合,对高速公路的道路运行情况进行实时的监测与测量,同时对高速公路上的车辆运行状况进行控制,以此保证高速公路正常、有序的运行。

随着科学技术的不断发展,越来越多的新技术和新设备也应用到监控系统中,对高速公路事业的发展起到了重要的推动作用。

1 高速公路机电工程的监控系统在高速公路监控系统中,通常需要沿着公路沿线进行监控点的布置,由于每个监控点所处的地理位置不同,所以其有着不同的地质和气候环境,因此为了保证监控的有效性,必须要确定每个监控前端设备都具有较强的适应性,这样才能满足不同视频传输条件下的监控质量要求。

所以说,在高速公路系统中运用监控系统,首要解决的问题就是监控点的布置以及信号传输问题,当前高速公路监控系统运用的传输介质以光纤为主,将各个监控点的信息进行收集和传输。

随着高速公路规模的不断扩大,监控系统的应用范围也日渐增强,对于监控系统提出的要求也越来越高,可以归纳为以下几点:第一,容易使用。

在高速公路规模不断扩大的情况下,沿线的监控系统仍然能够方便、快捷的完成信息收集和传递;第二,容易管理。

在运用监控系统时,可以对各种监控设备进行有效的管理,并且满足区域内监控中心与路段中心的监控需求;第三,可靠性。

监控系统必须要能快速而且可靠的对高速公路上发生的各种应急事件进行查询;第四,可扩展性。

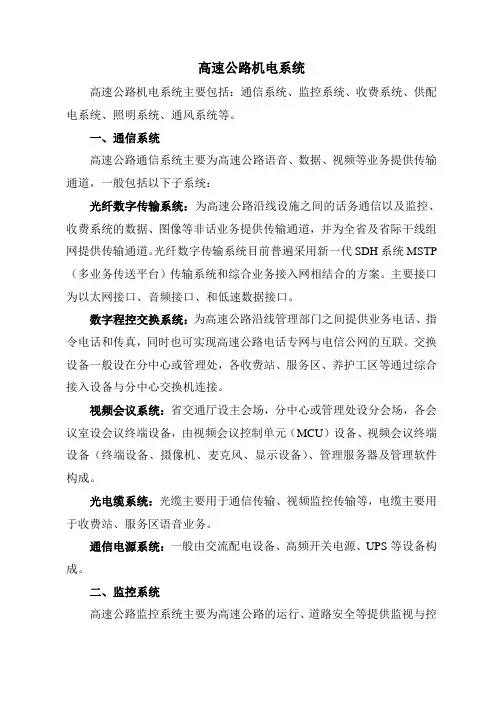

高速公路机电系统高速公路机电系统主要包括：通信系统、监控系统、收费系统、供配电系统、照明系统、通风系统等。

一、通信系统高速公路通信系统主要为高速公路语音、数据、视频等业务提供传输通道，一般包括以下子系统：光纤数字传输系统：为高速公路沿线设施之间的话务通信以及监控、收费系统的数据、图像等非话业务提供传输通道，并为全省及省际干线组网提供传输通道。

光纤数字传输系统目前普遍采用新一代SDH系统MSTP （多业务传送平台）传输系统和综合业务接入网相结合的方案。

主要接口为以太网接口、音频接口、和低速数据接口。

数字程控交换系统：为高速公路沿线管理部门之间提供业务电话、指令电话和传真，同时也可实现高速公路电话专网与电信公网的互联。

交换设备一般设在分中心或管理处，各收费站、服务区、养护工区等通过综合接入设备与分中心交换机连接。

视频会议系统：省交通厅设主会场，分中心或管理处设分会场，各会议室设会议终端设备，由视频会议控制单元（MCU）设备、视频会议终端设备（终端设备、摄像机、麦克风、显示设备）、管理服务器及管理软件构成。

光电缆系统：光缆主要用于通信传输、视频监控传输等，电缆主要用于收费站、服务区语音业务。

通信电源系统：一般由交流配电设备、高频开关电源、UPS等设备构成。

二、监控系统高速公路监控系统主要为高速公路的运行、道路安全等提供监视与控制管理功能，指导车辆通行，根据道路状况，制订科学合理的通行方案，确保高速公路的安全运行。

其系统构成由省监控中心、监控分中心、监控所及外场设备构成。

监控中心及监控分中心设备：包括闭路电视监视设备、液晶屏拼接系统、综合控制台、紧急电话隧道广播控制台、计算机系统硬件及软件的开发和实现等。

监控所设备：包括闭路电视监视设备、综合控制台、紧急电话隧道广播控制台、计算机系统硬件及软件的开发和实现等。

外场设备，分为主线设备和隧道设备两部分：主线设备包括车辆检测器（分别采用线圈、视频、微波类型检测器）、能见度及路面状态检测器、遥控摄像机、F型可变情报板、门架式情报板；隧道设备包括检测器、遥控摄像机、固定摄像机、小型可变情报板、交通信号灯、车道指示器、横洞指示标志、火灾报警设备、一氧化碳/能见度检测器、风速风向检测器、亮度检测器、本地控制器等。

机电工程电力监控系统在高速公路中的作用研究【摘要】近年来，随着经济的发展，特别是随着改革开放的不断深入，我国的高速公路建设也在不断的发展，数量也在不断增多，相应的高速公路的供配电、照明、排水以及通风等机电设备的数量也在不断增加。

过去的人工管理高速公路沿线现阶段已经变得不合适了。

综合电力监控系统就是通过对高速公路沿线的供配电、发电机、变压器进行自动控制，进行集中管理，这样就可以保证在无人值班时，高速公路能够正常的运转而不至于影响交通及其他事项，同时，综合电力监控系统还有利于节约能源，促进高速公路的高效化和科技化管理。

【关键字】高速公路，机电工程，电力监控系统，作用中图分类号：u412.36+6 文献标识码：a 文章编号：一．前言高速公路综合电力监控系统是近年来随着高速公路的发展而不断兴起的系统，是为了适应现代化高速公路管理的需要。

综合电力监控系统能够实现高速公路的自动化管理，同时还能促使高速公路的管理更加的科学化。

本文笔者结合自己多年来在高速公路综合电力监控系统方面的研究，现简要谈谈机电工程电力监控系统在高速公路中的作用，希望能够使电力监控系统广泛的应用于高速公路，同时为电力监控系统的不断发展作应有的贡献。

二．高速公路综合电力监控需求分析在以往高速公路沿线的收费站、互通枢纽、服务区、隧道或隧道群变电站或隧道监控室全部靠人工进行日常表计抄录、操作控制、日常维护、故障巡查等，因此．每个变电站或隧道监控都要配备24小时值班人员，人工成本高，效率十分低。

高速公路综合电力监控系统需求如下：（一）监视高速公路全线关键设备的工作状态和故障报警，如市电停电或高压柜故障、发电机故障、收费站ups故障、隧道埋地变故障、隧道风机故障等，确保高速公路安全畅通：（二）对站的高低压配电室、发电机室及隧道进行视频遥视：变电站偷盗报警及外场电力或照明电缆偷盗报警：（三）对站高低压配电室和发电机室进行温度遥测，并根据测量温度控制室内通风风机：对隧道一氧化碳进行遥测，并根据一氧化碳浓度对隧道风机进行启停控制：（四）站点实现无人值守，故障自动定位：（五）数据、视频及报警信息满足高速公路分布式实时远程传输要求：（六）满足高速公路所处环境和管理运行所要求的可靠性与安全性要求：（七）与高速公路运行管理模式相适应，全线综合电力监控数据无纸记录，自动统计，自动显示与打印。

浅谈高速公路机电监控系统的应用与发展摘要：随着我国高速公路建设的快速发展，对其要求也变得越来越高。

高速公路机电监控系统是高速公路管理系统的重要组成部分，机电监控系统是在高速公路上实现对收费站、服务区、隧道、桥梁等相关场所的供电、给排水、消防系统及照明设备进行自动化控制与管理的一种技术。

该系统通过对机电设备、线路进行实时监控，自动控制其运行状态，以保证机电设备和线路安全运行，保证行车安全，提高公路的管理水平。

关键词：高速公路；机电监控系统；应用；发展引言我国高速公路监控系统起步较晚，主要是模仿发达国家建设与发展模式。

20世纪80年代中期，我国第一条高速公路建成通车。

90年代中期，国家重点建设项目京珠高速部分路段开始实行机电监控管理。

经过多年的建设与发展，目前我国已建成较为完善的高速公路监控系统。

一、高速公路监控系统建设的指导思想与原则高速公路监控系统应按照“统一规划、分级管理、分散建设、完善功能”的原则进行设计和建设。

统一规划：是指监控系统应统筹考虑，统一规划，实现统一管理，保证各路段信息共享、协调一致。

分级管理：是指根据不同等级的公路对监控系统的功能要求、性能指标等方面有不同的要求，可根据各路段的具体情况与实际需要来进行功能划分。

分散建设：是指从当前建设发展考虑，对于部分路段采用独立建设的方式。

部分路段采取将监控系统分散建设方式[1]。

完善功能：是指为提高高速公路管理水平，使监控系统真正达到安全可靠、技术先进、经济合理、运行高效等功能要求。

在此基础上，机电监控系统应具备如下功能：（1）对公路沿线范围内的各种设施进行监控，包括标志标线及路面状况。

（2）对公路沿线环境状况进行监控，包括：气象信息、电磁干扰和噪声污染等。

（3）对高速公路运行状态进行监控与评估。

（4）实现公路与城市交通的一体化控制管理。

（5）实现设备运行的状态检测和控制[2]。

二、监控系统结构高速公路监控系统结构一般由：数据采集部分、存储与检索部分等组成。
