MCS-51单片机复习要点教学提纲

1、IP、IE、TCON、TMOD、SCON其中每一位的具体含义是什么？ＩＰ：中断优先寄存器（Ｂ８Ｈ）；ＩＥ：中断允许寄存器（Ａ８Ｈ）；ＴＣＯＮ：控制寄存器，控制定时／计数器的启动和益处；ＴＭＯＤ：方式寄存器，设定定时／计数器Ｔ０和Ｔ１的工作方式；ＳＣＯＮ：串口控制寄存器ＰＣＯＮ：电源控制寄存器2、MCS-51系列单片机的时钟周期、位周期、机器周期、指令周期之间的关系是什么？12个时钟周期=6个位周期=1个机器周期，1至2个机器周期=一个指令周期3、MCS-51系列单片机的特殊功能寄存器复位后的初始内容是什么？单片机复位操作使单片机进入初始化状态，初始化后PC=0000H 特殊功能寄存器的状态。

P0~P3为FFH，SP=07H，SBUF不定，IP、IE和PCON的有效位为0，其余特殊功能寄存器的状态均为00H。

4、MCS-51系列单片机的I/O口除了可以做输入输出口外还可以充当什么接口？其中哪组I/O口必须外接上拉电阻？地址/数据复用线P0口5、MCS-51系列单片机RST、EA、ALE、RD、WR引脚作用是什么？RST即为RESET，复位信号线；EA：中断允许总控位。

EA=0（低电平），屏蔽所有中断请求，EA=1（高电平），开放中断；ALE：地址锁存有效输出端；RD：读信号线；WR：写信号线。

6、MCS-51系列单片机的复位电平是高电平还是低电平？其复位电路应怎样设计？51是高电平复位。

当上电一瞬间，电容需要充电，认为电流可以流过电容，所以电容相当于短路，这是复位脚相当于接入高电平，进入上电复位状态。

当电容电量充满以后，电容不再有电流流过，相当于短路，这时复位脚就相当于通过电阻接地（低电平），单片机进入正常状态。

7、MCS-51系列单片机有几级中断？几个中断源？其优先级排序是什么？二级中断；5个中断源；排列从高到低为外部中断0；定时/计数器0；外部中断1；定时/计数器1；串行口。

8、MCS-51系列单片机的中断源标志位分别是什么？清零方式是什么样的？外中断标志是IF0，IF1 ;定时器中断标志是TF0，TF1;串口中断标志是RI,TIＴI，ＲI软件清零，其余硬件清零。

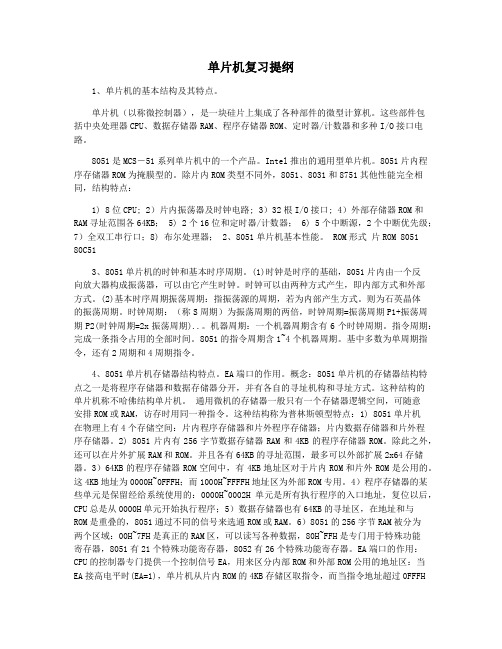

单片机复习提纲1、单片机的基本结构及其特点。

单片机（以称微控制器），是一块硅片上集成了各种部件的微型计算机。

这些部件包括中央处理器CPU、数据存储器RAM、程序存储器ROM、定时器/计数器和多种I/O接口电路。

8051是MCS―51系列单片机中的一个产品。

Intel推出的通用型单片机。

8051片内程序存储器ROM为掩膜型的。

除片内ROM类型不同外，8051、8031和8751其他性能完全相同，结构特点：1) 8位CPU; 2）片内振荡器及时钟电路; 3）32根I/O接口; 4）外部存储器ROM和RAM寻址范围各64KB； 5) 2个16位和定时器/计数器； 6) 5个中断源，2个中断优先级；7）全双工串行口；8) 布尔处理器； 2、8051单片机基本性能。

ROM形式片ROM 805180C513、8051单片机的时钟和基本时序周期。

(1)时钟是时序的基础，8051片内由一个反向放大器构成振荡器，可以由它产生时钟。

时钟可以由两种方式产生，即内部方式和外部方式。

(2)基本时序周期振荡周期：指振荡源的周期，若为内部产生方式。

则为石英晶体的振荡周期。

时钟周期：（称S周期）为振荡周期的两倍，时钟周期=振荡周期P1+振荡周期P2(时钟周期=2x振荡周期)..。

机器周期：一个机器周期含有6个时钟周期。

指令周期：完成一条指令占用的全部时间。

8051的指令周期含1~4个机器周期。

基中多数为单周期指令，还有2周期和4周期指令。

4、8051单片机存储器结构特点。

EA端口的作用。

概念：8051单片机的存储器结构特点之一是将程序存储器和数据存储器分开，并有各自的寻址机构和寻址方式。

这种结构的单片机称不哈佛结构单片机。

通用微机的存储器一般只有一个存储器逻辑空间，可随意安排ROM或RAM，访存时用同一种指令。

这种结构称为普林斯顿型特点：1) 8051单片机在物理上有4个存储空间：片内程序存储器和片外程序存储器；片内数据存储器和片外程序存储器。

单片机复习资料绪论单片机定义MCS-51单片机性能第一章1·1 MCS-51 单片机硬件结构及引脚1·2 MCS-51单片机的工作方式1·3 单片机的时序第二章2·1 概述伪指令2·2 寻址方式2·3 MCS-51 单片机的指令系统2·4 汇编语言及程序设计2·5 程序设计举例第三章并行I/O、中断系统、定时器/计数器、串行通信第四章4·1 MCS-51单片机系统扩展概述扩展原理：总线结构、扩展能力（片外数据、程序存储器）地址空间分配：线选法、全地址译码（3-8译码器）、部分地址译码4·2 存储器的扩展常见的程序存储器芯片、地址锁存器、扩展方法常见的数据存储器芯片（数据、地址、片选、读、写引脚）、扩展接线4·3 开行I/O口的扩展普通口（不可编程）、可编程口（8255A、8155）4·6 总线接口扩展EIA RS-232C、RS-422/RS-485、FC、USB第五章5·1 输入/输出通道概述输入通道、输出通道5·2 D/A转换器及接口技术性能指标、分类、DAC08325·3 A/D转换器及接口技术性能指标、分类、ADC0809第六章6·1 MCS-51单片机与键盘的接口技术键盘类型（独立、矩阵）、键盘接口（行反转法、扫描法）6·2 NCS-51单片机与微型打印机的接口技术打印机的状态控制信号单项选择1. PC的内容是:A 当前指令前一条指令的地址B 下一条指令的地址C 控制器中指令寄存器的地址D 当前正在执行指令的地址2. 在MOVX A，@DPTR指令中，DPTR的内容是A 片内数据存储器地址B 片外程序存储器地址C 片内程序存储器地址D 片外数据存储器地址3.以下指令没有错误的是A PUSH DPTRB SUBB R3，R0C POP DPTRD ADD A，@R1/doc/4117226312.html,B是A 总线标准B 可编程并行接口C 可编程串行接口D 译码器5.在MCS-51中，为实现P0口数据和低位地址分时复用，应使用A 地址寄存器B 地址译码器C 地址缓冲器D 地址锁存器6.MCS-51单片机启动复位后，程序计数器PC的内容为A 0000HB 1000HC 2000HD 3000H7.不能使MCS-51单片机的SP改变的指令是A ANL 指令B PUSH指令C POP指令D LCALL指令8.MCS-51单片机PUSH指令的操作数是A 位操作数B 双字操作数C 字节操作数D 字操作数9. 8031片外扩展数据存储器的最大容量是A 16KB 64KC 8KD 32K10.在LED显示中，为了输出位控和段控信号，应使用指令A MOVXB MOVC MOVCD XCH11.MCS-51执行子程序返回指令，从栈顶弹出的断点地址送给A DPTRB CYC SPD PC12.MCS-51执行出栈指令过程中，SPA 加2B 减2C 减1D 加113.MCS-51的定时器/计数器是A 两个16位的加法计数器B 1个16位的加法计数器C 两个16位的减法计数器D 1个16位的减法计数器14.MCS-51的MOV A，20H指令的源操作数的寻址方式是A 直接寻址B 位寻址C 立即寻址D 间接寻址15.以下关于8155的叙述哪一个是错误的A 是一个可编程的并行接口B 有256个单元的RAMC 是一个可编程的接口芯片D 是一个可编程的串行接口16.D/A是A 模数转换器B 解调器C 调制器D 数模转换器17.在MCS-51中，MOVC指令可对以下哪种存储器进行读操作A 片内数据存储器B 片外数据存储器C 程序存储器D 堆栈区域18.MCS-51的PSW寄存器内存放的是A 指令地址B 栈顶地址C 程序运行的状态信息D 片内数据存储器地址19. 8051单片机的一个机器周期有A 6个时钟周期B 12个时钟周期C 24个时钟周期D 32个时钟周期20.已知8255的端口地址为1000H--1003H，其控制口地址是A 1000HB 1001HC 1002HD 1003H21.MCS-51程序计数器PC的加1操作A 是通过加1指令进行的B 是通过传送进行的C 是通过减法指令进行的D 是自动进行的22.在指令MOV A ，@R1中，R1存放的是A 操作数地址B 转移地址C 操作数D 相对位移量23.MCS-51构成系统总线时，可提供高8位地址线的口是A P0 口B P1 口C P2口D P3口24.下列指令中与进位标志位Cy无关的指令是A 加法指令B 减法指令C 除法指令D 数据传送指令25. 8031扩展外部存储器时要加锁存器74LS373，其作用是A 锁存寻址单元的数据B 锁存相关的控制和选择信号C 锁存寻址单元的高8位地址D 锁存寻址单元的低8位地址26. 在中断服务程序中，至少应有一条A 转移指令B 传送指令C 中断返回指令D 加法指令27.MCS-51单片机复位后，当前的工作寄存器是A 0组B 1组C 2组D 3组28.在MCS-51中，ALU是A CPUB 控制器C 算术逻辑运算单元D 寄存器29.内部RAM中的位寻址区定义的位是给A 位操作准备的B 移位操作准备的C 控制移位操作准备的D 存储状态准备的30.在MCS-51中需双向传递信号的是A 地址线B 控制信号线C 电源线D 数据线31.下列定时/计数硬件资源中，不是供用户使用的是A 定时器/计数器控制逻辑B 低8位计数器TLC 高8位计数器THD 用于定时计数器/计数控制的相关寄存器32. 通过串行口发送或接收数据时，在程序中应使用A MOV指令B MOVC指令C SWAP 指令D MOVX指令33. ADC0809 是A 8位数模转换器B 调制器C 8位模数转换器D 解调器34. 以下指令中源操作数为寄存器寻址的是A ANL A，#0FHB ADD A，R0C MOV A，20HD ADD A，@R035. MCS-51单片机的地址线是A 8根B 16根C 32根D 4根36. MCS-51不能为片外数据存储器提供和构成地址的有A 寄存器R0B 指针DPTRC 寄存器R1D 程序计数器PC37. MCS-51只能进行的十进制运算A 只有加法B 有乘法和除法C 有加法和减法D 只有减法38. MCS-51 的ADDC A，#20H指令，源操作数在A 片内RAM中B 片外RAM中C 程序存储器中D 寄存器中39. 在下列信号中，不是给MCS-51单片机扩展数据存储器使用的是A EAB ALEC WRD RD40. 下列哪条指令执行后，程序计数器PC不发生突变A RETB SJMP L1C ACALL STD PUSH 20H41. 以下各项不能用来对内部数据存储器进行访问的是A 堆栈指针SPB 数据指针DPTRC 按存储单元地址或名称D 由R0或R1间址寻址42. 若在MCS-51系统中只扩展一片Inter 2764（8K×8），除应使用P0口的8条口线外，至少还需要使用P2口的口线A 4条B 5条C 6条D 7条43. 8155是A 总线标准B 锁存器C 可编程的串行接口D 可编程的并行接口44. 已知SP的内容为20H，执行PUSH 30H 后，SP的内容为A 1FHB 21HC 22HD 1EH45. 三态缓冲寄存器输出端的“三态”不包含A 高B 低C 低阻D 高阻46. 以下不属于8255特点的是A 可编程的并行接口B 有24根I/O线C 有3个8位的并行口D 有256个字节的RAM47. 读取A/D转换的结果，使用指令A MOV A，@R0B MOVX @DPTR，AC MOVC A，@A+DPTRD MOVX A，@DPTR48. 在寄存器寻址方式中，指定寄存器中存放的是A 操作数B 地址偏移量C 操作数地址D 转移地址49. 在MCS-51中CY是A 溢出标志B 进位标志C 辅助进位标志D 奇偶标志50. 在直接寻址方式中，操作数是在A 寄存器中B 片内数据存储器中C 片外数据存储器中D 程序存储器中51. MCS-51的PSW是A 堆栈指针B 程序计数器C 程序状态字D 数据指针52. MCS-51单片机外中断初始化时不包括A 设置中断总允许B 设置中断优先级C 设置外中断允许D 设置中断方式53. 外中断请求信号是由A 计数器发出的B 串行口发出的C CPU发出的D 外设发出的54. DAC0832是A 模数转换器B 数模转换器C 调制器D 锁存器55. 为MCS-51外扩的I/O 接口的地址是A 和片内数据存储器统一编址B 和片外数据存储器统一编址C 和片外程序存储器统一编址D 和片内程序存储器统一编址56. 以下不属于MCS-51的定时器/计数器特点的是A 两个16位的定时器/计数器B 加法计数器C 有4种工作方式D 减法计数器57. 调制解调器的功能是A 串行数据与数据的转换B 数字信号与模拟信号的转换C 电平信号与频率信号的转D 基带传送方式与频带传送方式的转换58. MCS-51单片机中的SP是A 程序计数器B 数据指针C 程序状态字D 堆栈指针59. 在以下指令的执行时，可能会影响CY的是A MOV A，#20HB ADD A，20HC POP 20HD XCH A，R160. MCS-51外扩ROM、RAM时，它的数据总线是A P0口B P1口C P2口D P3口61. 中断响应时，要保护断点，入栈保护是A PCB 累加器AC 指针DPTRD 寄存器B62. 使用8255可以扩展出的I/O接口线是A 16根B 22根C 24根D 32根63. 某静态RAM芯片的容量是（4K×8），其片内寻址线是A 12根B 13根C 14根D 15根64. 当单片机启动ADC0809进行A/D转换时，应使用指令A MOV A，20HB MOVX A，@DPTRC MOVC A，@A+DPTRD MOVX @DPTR，A65. 执行子程序返回指令时，返回的断点是A 返回指令的末地址B 调用指令的首地址C 调用指令的末地址D 调用指令的下一个指令的首地址66. 以下叙述中，不属于MCS-51的存储器系统特点的是A 片内、片外存储器同时存在B 系统中可有64K程序存储器C 片内数据存储器有128（256）个单元D 数据存储器和程序存储器统一编址67. 在接口电路中的“口”一定是一个A 数据寄存器B 即可读又可写的寄存器C 可编址的寄存器D 已赋值的寄存器68. 对8155进行初始化编程时，需使用A MOVX指令B MOV 指令C MOVC指令D PUSH指令69. 以下叙述中，不属于DAC0832的工作方式是A直通 B 全双工 C 双缓冲 D 单缓冲70. 在子程序中，至少应有一条A 传送指令B 转移指令C 加法指令D 子程序返回指令71. 以下叙述中，属于总线标准的是A RS-232CB 8255AC 8155D 74LS138多项选择题1.MCS-51单片机执行哪些指令PC发生突变A POP 30HB SJMP LL1C LCALL ASID 当Cy=0，执行JNC LOPE 当A=6，执行JZ NEXT2.以下关于单片机的叙述哪些是正确的A 单片机属于微型计算机B 单片机是将CPU、存储器、I/O接口集成在一块芯片上C 单片机是将CPU、计数器、中断集成在一块芯片上D 单片机是CPUE 单片机是一个可广泛应用于工业、军事、家用电器中的微型机3.以下哪些指令是源操作数是在片内数据存储器中A ANL A，20HB ADD A，@R0C ADD A，#10HD MOVX A，@R1E MOVC A，@A+DPTR4.以下关于8255的叙述哪些是错误的A 8255有22根I/O引脚B 8255有256个字节的RAMC 8255是可编程并行接口D 8255有1个14位的计数器E 8255的A口有3种工作方式5.MCS-51执行以下哪些指令SP会发生变化A PUSH 20HB ANL A，#0FHC LCALL SU1D POP 20HE MOV A，#20H6.MCS-51的寄存器R0、R1可对哪些存储器进行间址A 片内程序存储器B 片外程序存储器C 片内数据存储器D 片外数据存储器E 片外数据存储器的前256个单元7.能为访问程序存储器提供或构成地址的有A PC和AB PSW和AC PCD DPTR和AE PC、A、DPTR和SP8.以下关于MCS-51的定时器/计数器的叙述哪些是错误的A MCS-51有两个16位的定时器/计数器B MCS-51定时器/计数器是减法计数器C MCS-51定时器/计数器有4种工作方式D MCS-51定时器/计数器在片外E MCS-51定时器/计数器不需要初始化9.以下哪些指令不属于算术运算指令A ANL A，#20HB ADD A，R3C SUBB A，20HD INC R1E ORL A，R010.以下哪些叙述属于异步串行通信帧格式的内容A 1--2个停止位B 1个起始位C 1个同步字符D 5--8个数据位E 一位奇偶校验位11.以下叙述哪些不属于总线标准A RS-422B USBC DAC0832D 74LS138E RS-232C12.以下关于MCS-51单片机的特性叙述哪些是正确的A 8位CPUB 32个I/O引脚C 程序和数据存储器同时存在D 24V电源供电E 2个16位可编程定时器/计数器13.以下哪些指令的源操作数是间接寻址A ADD A，30HB MOV A，@R0C MOVX A，@DPTRD XCH A，40HE MOVC A，@A+PC14.对于MCS-51工作寄存器，以下叙述正确的是A 共有8个单元B 用R0--R7命名C 共有32个单元D 分为4组，每组8个E 分为2组，每组8个15.MCS-51单片机执行以下哪些操作PC是顺序改变A PUSH 20HB 当A=5，执行JZ NEXTC ACALL SS1D 响应中断E LJMP NEXT16.以下有关MCS-51定时器/计数器的叙述哪些是错误的A MCS-51有2个16位的加法计数器B MCS-51有2个14位的加法计数器C MCS-51有2个16位的减法计数器D MCS-51定时器/计数器需要进行初始化E MCS-51定时器/计数器计数归零可发出中断请求信号17.下列理由中，能说明MCS-51 I/O端口是统一编址的是A P3口线具有第2功能B 扩展数据存储器与片内数据存储器存储空间重叠C 使用片外数据存储器存取指令访问I/O端口D 没有专门的I/O指令E 没有区分存储器和I/O端口的控制信号18.以下关于8155的叙述哪些是正确的A 8155有A口、B口、C口B 8155有256个字节的RAMC 8155是可编程的并行接口D 8155是可编程的串行接口E 8155有2个16位的计数器19.以下对MCS-51机器周期的叙述哪些是对的A 一个机器周期有12个状态B 一个机器周期有12个时钟周期C 机器周期实现特定功能所需要的时间D 一个机器周期有6个时钟周期E 一个时钟周期有6个状态20.以下关于串行通信的叙述哪些是正确的A 数据一位一位顺序发送或接收B 多位数据同时发送或接收C 异步通信发送器和接收器有各自的时钟周期D 可以通过并行口实现串行通信E 异步通信发送器和接收器使用同一个时钟21.以下有关中断的叙述哪些是正确的A MCS-51有5个中断源B MCS-51的中断不能嵌套C MCS-51的中断需要进行初始化D MCS-51的中断请求都是自动撤除的E MCS-51有两个中断优先级填空：1. 8031单片机复位后，其程序计数器PC的内容为___________。

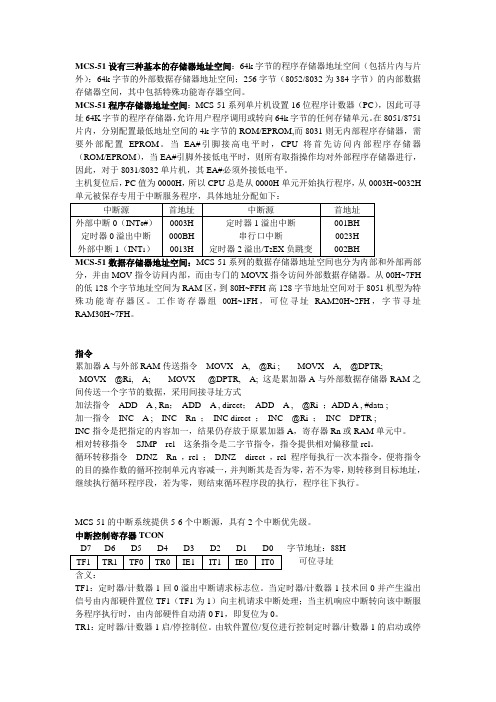

MCS-51设有三种基本的存储器地址空间：64k字节的程序存储器地址空间（包括片内与片外）；64k字节的外部数据存储器地址空间；256字节（8052/8032为384字节）的内部数据存储器空间，其中包括特殊功能寄存器空间。

MCS-51程序存储器地址空间：MCS-51系列单片机设置16位程序计数器（PC），因此可寻址64K字节的程序存储器，允许用户程序调用或转向64k字节的任何存储单元。

在8051/8751片内，分别配置最低地址空间的4k字节的ROM/EPROM,而8031则无内部程序存储器，需要外部配置EPROM。

当EA#引脚接高电平时，CPU将首先访问内部程序存储器（ROM/EPROM），当EA#引脚外接低电平时，则所有取指操作均对外部程序存储器进行，因此，对于8031/8032单片机，其EA#必须外接低电平。

主机复位后，PC值为0000H，所以CPU总是从0000H单元开始执行程序，从0003H~0032H 单元被保存专用于中断服务程序，具体地址分配如下：中断源首地址中断源首地址外部中断0（INT0#）定时器0溢出中断外部中断1（INT1）0003H000BH0013H定时器1溢出中断串行口中断定时器2溢出/T2EX负跳变001BH0023H002BHMCS-51数据存储器地址空间：MCS-51系列的数据存储器地址空间也分为内部和外部两部分，并由MOV指令访问内部，而由专门的MOVX指令访问外部数据存储器。

从00H~7FH 的低128个字节地址空间为RAM区，到80H~FFH高128字节地址空间对于8051机型为特殊功能寄存器区。

工作寄存器组00H~1FH，可位寻址RAM20H~2FH，字节寻址RAM30H~7FH。

指令累加器A与外部RAM传送指令MOVX A, @Ri ; MOVX A, @DPTR;MOVX @Ri, A; MOVX @DPTR, A; 这是累加器A与外部数据存储器RAM之间传送一个字节的数据，采用间接寻址方式加法指令ADD A , Rn；ADD A , direct；ADD A , @Ri ；ADD A , #data ;加一指令INC A ; INC Rn ；INC direct ；INC @Ri ；INC DPTR ;INC指令是把指定的内容加一，结果仍存放于原累加器A，寄存器Rn或RAM单元中。

《单片机应用系统设计》课程教学大纲一、本课程的地位、作用和任务本课程是在学生学完电子技术类基础课程和微机应用类基础课程之后，为加强对学生技术应用能力的培养而开设的体现电子技术、计算机技术综合应用的综合性课程。

本课程的任务是使学生获得单片机应用系统设计的基本理论、基本知识与基本技能，掌握单片机应用系统各主要环节的设计、调试方法，并了解单片机在测量、控制等电子技术应用领域的应用。

初步具备应用单片机进行设备技术改造、产品开发的能力。

二、理论教学内容绪论单片机概述0．1 引言0．2 单片机的特点0．3 单片机的发展0．4 MCS-51单片机系列简介第一章MCS–51单片机的结构和原理1. 1 单片机的内部结构1. 2 MCS–51的外部引脚及功能1. 3 MCS–51的存储器配置1. 4 并行输入／输出接口电路1. 5 时钟电路与时序1. 6 MCS –51最小系统设计第二章MCS-51的指令系统2．1 MCS-51指令系统概述2．2 数据传送类指令2．3 算术运算类指令2．4逻辑运算及移位类指令2．5 控制转移类指令2．6 布尔变量操作类指令第三章汇编语言程序设计3．1 汇编语言源程序的格式3．2 伪指令3．3 汇编语言程序举例第四章MCS—51的中断与定时4.1 MCS—51单片机的中断系统4.2 MCS–51的定时/计数器第五章存储器扩展技术5.1 概述5.2 程序存储器的扩展5.3 数据存储器的扩展5.4 PROME2及其扩展第六章Ｉ/Ｏ扩展技术6．1 Ｉ/Ｏ接口概述6．2 MCS-51并行Ｉ／Ｏ口的直接使用6．3 简单Ｉ／Ｏ扩展6．4 8255并行Ｉ／Ｏ口6．5 8155简介第七章键盘/显示器扩展技术7．1 单片机应用系统中的人机通道7．2 键盘及其接口7. 3 显示器及接口7．4 专用的8279键盘/显示器接口第八章模拟量输入/输出通道8.1 模拟量输入通道8.2 模拟量输出通道第九章MCS-51的串行通信9.1 串行通信基础9.2 串行接口的构成与工作方式9.3 串行口的典型应用9.4 单片机的多机通信9.5 RS-232C串行总线第十章应用程序设计技术10.1 智能仪表的一般结构10.2 单片机应用系统设计举例第十一章高性能单片机PIC16F8XX介绍11．1 PIC16F87X的特点11．2 PIC16F87X的结构与配置11．3 PIC16F87X的功能部件11．4 PIC16F87X的应用举例三、实践教学的内容和要求实验一联机仿真操作练习实验目的：进一步掌握开发工具的应用实验内容：学习PC机与开发机联机仿真的操作方法实验二指令系统和编程练习实验目的：掌握8051单片机常用指令的使用和编程实验内容：用8051单片机的常见指令编写简单的多字节加减法程序。

单片机原理及接口技术复习纲要第一章绪论1、单片机的概念第二章MCS-51单片机结构1、单片机内部结构及组成部分2、控制引脚的作用3、ALE、/EA、/PSEN4、时钟电路、复位电路的画法5、CPU的组成及工作原理6、单片机的时序及单位7、I/O口的工作原理、功能、驱动能力、使用时注意事项8、复位后特殊功能寄存器的初始值9、程序存储器组织和空间，区物理空间，逻辑空间，容量10、数据存储器组织和空间区分内部低端RAM、高端RAM和外部数据RAM的空间，寻址方式、访问方法及特点，重点区分00~7FHRAM的三大分区的功能11、特殊功能寄存器PSW各位用法第三章指令系统1、指令格式2、寻址方式，能够判断寻址方式3、111条指令。

重点掌握程序存储器、外部数据存储器、控制转移类指令的格式及应用特点4、算术运算类指令对PSW各位的影响及含义5、DA A指令的调整方法6、调用、返回指令的操作过程7、特别关注片内存储器，片外数据存储器，ROM的数据访问方法8、堆栈操作指令和操作方法9、子程序调用和中断调用过程的异同点以及使用堆栈的情况第四章中断、定时、串行口通信1、五个中断源及中断向量2、中断响应的过程3、中断响应的时间4、中断初始化程序的编写：1）中断允许IE、中断优先级IP、SP的设置；2）外部中断：触发方式TCON；5、定时计数器：初值的计算6、定时计数器初始化程序的编写：1）设初值；2）设工作方式；3）开始定时（开中断）7、串行口通信的概念、工作方式、波特率的设置8、串行口的结构及工作方式，了解每一种工作方式数据帧结构的特点第五章程序设计1、掌握程序设计的基本方法2、弄清顺序程序、分支程序、循环程序的结构特点和程序设计方法3、子程序的参数、设计、调用过程、调用方法4、数字处理程序的调用方法5、重点掌握一下程序的设计方法（1）、双字节、多字节加减法程序设计方法（2）、比较数据大小产生分支的有关分支程序的设计方法（3）、内存数据的清除、累加、拷贝程序的设计方法（4）、主程序、初始化程序、中断向量安装、中断服务子程序设计6、伪指令的用法第六章系统扩展技术1、程序存储器、数据存储器的多种扩展方法2、扩展地址的写法。

MCS-51单片机8051 单片机是 8 位单片机，有 40 个管脚， 8 根数据线， 16 根地点线。

单片机的八大构成部分： CPU 、ROM、RAM、I/O 、准时 / 计数器、串口、SFR、中止服务系统一、 MCS-51 机的内存构造(如图 1 所示 )FFFFH60KB外面 ROM1000H0FFFH0FFFH FFH4KB4KB80H内部外面EA = 17FHEA = 00000H0000H7F 00HFFFFH64KB外面RAM特殊功能寄存器内部 RAM0000H程序储存器内部数据储存器外面数据储存器图1 MCS-51 机的内存构造物理上分为： 4 个空间，片内 ROM 、片外 ROM片内 RAM 、片外 RAM逻辑上分为； 3 个空间，程序内存（片内、外）一致编址MOVC数据储存器（片内） MOV数据储存器（片外）MOVX1、程序内存寻址范围： 0000H ~ FFFFH容量64KBEA = 1，寻址从内部 ROM ；EA = 0，寻址从外面 ROM地点长度： 16 位储存器地点空间为64KB作用：寄存程序及程序运转时所需的常数。

8051 单片机 6 个拥有特别含义的单元是：0000H ——系统复位， PC 指向此处；0003H ——外面中止 0 进口000BH —— T0 溢出中止进口0013H ——外中止 1 进口001BH —— T1 溢出中止进口0023H ——串口中止进口2、内部数据储存器物理上分为两大区： 00H ~ 7FH 即 128B 内 RAM和SFR区。

如图2所示。

7FH资料缓冲区货仓区80 字节数据缓冲器用工作单元30H2FH16 字节位地点：00H~7FH128 可位寻址位20H1FH 3 区2 区1 区32 字节 4 组 R0~R7 工作寄存器0 区00H图 2内部数据储存器二、殊功能寄存器 SFR寻址空间隔散分派在：80H ~ FFH ，注意 PC 不在此范围内。

单片机复习及考试大纲一、基础知识部分1、单片机的名称及在系统中的作用，单片机的特点，(填空或判断或选择)2、单片机系统的概念及组成(填空或判断或选择)，单片机系统的开发过程3、单片机最小系统及组成，电源端（Vcc，GND），时钟信号与时钟电路（XTAL1、XTAL2），复位电路（RST），外部程序存储器访问控制端（EA）(填空或判断或选择)4、掌握的单片机I/OA、8051有32个I/O口，分成4个口P0~P3。

P0口（39脚~32脚）—双向8位三态I/O口，每个口可独立控制。

51单片机P0口内部没有上拉电阻，为高阻状态，所以不能正常的输出高/低电平，因此该组I/O口在使用时务必要外接上拉电阻，一般我们选择接入10KΩ的上拉电阻。

(填空或判断或选择) P0口的第二功能是在外部扩展时为低8位地址线和8位数据线分时复用口。

P2口的第二功能是在外部扩展时为高8位地址线P1~P3口内带上拉电阻，都是准双向口，P3口每个引脚还有独立的第二功能B、使用任何一个I/O口作为输入端口之前应该是口锁存器置1（如MOV P1，#0FFH）。

C、口的驱动能力D、单片机的电平特性和rs232电平特性当单片机输出与输入为TTL电平，其中高电平为+5V，低电平为0V。

计算机的串口为RS-232C电平，其中高电平为-12V，低电平为+12V。

(填空或判断或选择)MAX232是把TTL电平从0V和5V转换到3V~15V或-3V~-15V之间。

5、单片机cpu和内部的存储器A、单片机的整体结构、单片机的封装及引脚序号B、ALU的组成：TEMP1、TEMP2、A、B、PSW各寄存器的功能；控制器的组成：pc、指令寄存器、指令译码器C、存储器分类D、单片机的程序存储器：功能、容量、PC的作用、片内和片外访问控制引脚EA。

E、单片机数据存储器作用、片内数据存储器的三个区的功能和地址、片外数据存储器的访问通过DPTR间接访问F、单片机特殊功能寄存器的地址区域、数量、功能介绍二、汇编编程部分6、单片机的汇编语言基础知识A、汇编语言的特点、源代码（.Asm文件）、目标代码也称为执行代码（.hex）、常见伪指令的功能B、6种寻找方式的操作数的表示7、单片机的指令A、指令概述：分类，对PSW的影响B、单片机的五大类指令：要求必须看懂每条指令的功能，能区别指令的正确与错误三、内部资源使用8、定时器（第6章）A、定时器的工作原理（简答）设置为定时器模式时，加1计数器是对内部机器周期计数（1个机器周期等于12个振荡周期，即计数频率为晶振频率的1/12）。

第二章MCS-51 单片机的硬件结构MCS-51 单片机的硬件结构与引脚功能CPU 的结构与功能存储器的结构、空间分配及编址方式输入输出端口的功能与应用常用时钟电路及时序复位电路的功能第三章MCS-51 单片机的指令系统了解：51 单片机指令系统的分类；掌握：七种基本的寻址方式；对每一条指令应掌握其功能对于传送类指令，要注意访问程序存储器、片内数据存储器（RAM 区和专用寄存器区）、片外数据存储器时指令与寻址方式的区别；第四章MCS-51 的中断系统了解MCS-51 的中断系统结构；了解外部中断源的扩展（三种方法）。

掌握中断的概念；掌握：中断处理的过程掌握：中断源及控制寄存器（TCON、SCON、IE、IP）的使用；掌握中断服务程序的设计中断程序的设计包含中断初始化程序和中断服务程序两部分。

一、中断初始化程序中断初始化程序实质上就是对TCON 、SCON 、IE 和IP 寄存器的管理和控制。

中断初始化程序一般不独立编写，而是包含在主程序中，中断初始化程序需完成以下操作：1．IE 设置。

CPU 开中断；2．某一中断源中断请求的允许与禁止（屏蔽）；3．IP 设置。

确定各中断源的优先级；4．若是外部中断请求，则要设定触发方式是电平触发还是边沿触发。

二、采用中断时的主程序结构ORG 0000H LJMP MAINORG 0003HLJMP INT0SERORG 000BHLJMP T0SERORG 0030HMAIN : 主程序INT0SER : 外部中断0 中断服务程序T0SER : 定时器0中断服务程序第五章MCS-51 的定时器/计数器1. 8051单片机片内有2个16位定时器/计数器：定时器0（T0）和定时器1（T1）。

2.了解：定时器／计数器的结构：2个16位定时器实际上都是16位加1计数器；TO由2个8位持殊功能寄存器THO和TLO 构成，T1 由TH1 和TL1 构成；TMOD,TCON 。
