智能住宅小区设计方案

  • 格式：doc
  • 大小：1003.01 KB
  • 文档页数：49

第 1 页 目 录

一、概述 ............................................. 2

二、设计依据 ......................................... 4

三、设计原则 ......................................... 5

四、设计方案 ......................................... 5

JM6009C ............................................. 16

AC24V 50/60HZ ..................................... 16

10VA ................................................ 16

170X75X70mm ......................................... 17

1、基本功能： ....................................................................................................................... 19

采用H.264技术对音视频信号高清晰压缩录像； .......... 19

2、监视功能： ....................................................................................................................... 20

系统主机技术参数 .................................... 21

工作电压：AC220土10% ............................... 21

第 2 页

一、概述

1）随着社会经济不断发展和国家住房改革的全面展开，大批住户相继涌入商品住宅小区。人们择房而居的条件，除了价格与质量之外，主要就是安全、方便、舒适。因此，现代生活小区集中式物业管理模式，作为一种全新的居家理念，正逐渐为人们所接受。

小区物业管理的现代化程度，也是直接影响小区房地产价值的重要因素，物业管理现代化程度越高，其房地产价值也就越高。

作为现代小区物业管理的标志，就是各种现代科学技术，特别是计算机智能技术在物业管理中的综合应用，即所谓智能化住宅小区。一个完整的智能住宅小区应包括防盗报警自动化（SA）、防火报警自动化（FA）、通讯自动化（CA）、保健自动化（HA）、管理自动化（MA），合称5A。 见下图：

**小区安防工程目前主要是做一区，一区是一座高约35米的一智能住宅小区 防盗自动化

SA

保健自动化

HA 通讯自动化

CA 防火自动化

FA

管理自动化

MA 防盗报警、防抢报警、可视对讲门铃

出入口控制、闭路电视监控 烟感探测器﹑淋喷头

煤气泄露报警

有线电视系统

语音与传真服务

数据信息网

老、弱、病、残远程看护

远程医疗、保健咨询

供热、水、电、气自动管理系统

水、电、气远程抄表

IC卡自动收费系统

公共停车场自动管理

第 3 页 类高层民用建筑，其中地下二层为汽车库及设备用房，地下一层为汽车库﹑自行车库﹑商业用房﹑消防监控室；一层至三层为各种商场和专卖店；四层至五层为美食城；六层及其夹层为电影城。根据开发商的意见，按照先进、实用及性能价格比最优化的原则设计，从安全和舒适角度考虑，重点选择电视监控系统﹑防盗报警系统、门禁控制系统、停车管理系统等工程。系统结构如下：

北京xxx商贸有限公司郑州分公司作为河南省安全防范产品行业协会会员之一，以“科技创安”为己任，不断探索先进技术。依靠先进的理念，科学的管理，优质的服务和完善的质量体系，为客户提供强有力的支持和保障。

受建设方委托，我公司现对生活小区智能化系统中的闭路电视监控系统﹑防盗报警系统、门禁控制理系统、停车管理系统四大子系统进行方案设计和工程预算。 电视监控系统

物业管理 防盗报警系统

门禁控制系统

停车管理系统 110

119

120

手机

固定电话

第 4 页 二、设计依据

1、《安全防范工程技术规范》GB50348-2004

2、《民用闭路电视监控系统工程技术规范》GB50198-94

3、《通用型应用电视设备可靠性实验方法》GB12332—90

4、《彩色电视图像主观评价办法》GB7401-87

5、《入侵探测器通用技术条件》GB10408.1-89

6、《微波和被动红外入侵探测器》GB10408.6-89

7、《防盗报警控制通用技术条件》GB12663-90

8、《电子测量仪器安全要求》GB4793—84

9、《电气安装工程1KV配线工程施工及验收规范》GB50258

10、《中国电气装置安装工程施工及验收规范》GBJ232—82

11、《低压配电装置及线路设计规范》GBJ54—83

12、《民用建筑电气设计规范》JGJ/T16—92

13、《视频安防监控系统技术要求》GA/T367-2001

14、《安全防范工程程序与要求》GA/T75-94

15、《安全防范系统验收规则》GA308-2001

16、《出入口控制系统技术要求》GA/T394-2002

17、《安全防范系统通用图形符号》GA/T74-200

18、《安全防范工程费用概预算编制办法》GA/T70-94

第 5 页 三、设计原则

1、 先进性:采用国际或国内通用的先进技术；

2、 成熟性：以适用为原则，采用成熟的或经过工程检验的先进技术，确保系统可靠﹑灵活﹑无故障；

3、 开放性：采用先进的的技术标准，避免系统互联或出现障碍；

4、 标准化：采用标准化的设计和标准化产品；

5、 扩展性：在保证本系统独立运行的前提下，为以后系统的扩容留有充足的冗余量；

6、 安全性：包括系统自身安全和信息传递的安全；

7、 实用性：在确保系统功能完善实用的基础上，降低造价；

8、 美观性：设备选配及施工布线讲究美观，尽可能减少与其它设施的碰撞

四、设计方案

4.1、电视监控系统

闭路电视监控系统（简称CCTV）是现代科学技术条件下发展起来的高新技术产品。他把人为管理、安全防范、信息处理有机的结合在一起，是安防系统的管理手段得到了极大提高。智能化建筑中所建设的安防监控系统应充分体现其现代化、科学化、综合化，同时其选用的设备应具有先进性、可靠性、完形美观、布局合理等特点，真正实现保安自动化、管理现代化、操作简单化。

近几年来，随着CCD技术的日趋成熟和商品化，安防闭路电视监控在短时间内得到了飞速发展。他使得安全管理人员身居控制室即

第 6 页 可监看到重点区域内的所有环境情况，为保安工作提供了良好的视觉效果和有效手段。闭路监控系统的主要功能有以下几点：

 图像的闭路监控和数据处理；

 防盗、防抢报警、无人值守及多种传感器报警；

 视体定位、防抢及自我保护；

 巡更值守和应急处理；

 数据、图像、影屏等多种复合信号传输联网；

人类接受的信息，70％来自视觉，是绝对贴切、直观、真实和高效等特点，这正是电影和电视结合的无穷魅力所在。由于大规模集成电路（VLSI）、计算机与通讯技术的迅速发展和结合，促进了视频技术的进步与广泛应用。多媒体计算机、多媒体通讯、信息高速公路。

电视监控报警有模拟和数字之分。传统的模拟电视监控报警系统技术已经比较成熟，但是随着IT信息技术的急速发展，数字式电视监控报警发展迅速，带动电视监控报警系统的内涵和技术本质发生着非常明显的变换，最主要的变化表现在如下两个方面：一是数字化即传统模拟电视监控报警系统正在向数字化的途径转换，在传统VCR技术中，因为系统日常操作的种种原因，比如人工操作录像、换带以及资料文档管理等，对人工维护的需求较高，而录像质量以及磁带的磨损和报废现象也更是模拟系统普遍存在的问题。随着数字DVR技术的出现，录像资料的储存已经开始不再依赖人工操作，同时也杜绝了磁带的质量问题。另一个是网络化，电视监控图像不仅能通过电话性远距离传送，也能通过局域网或IP网络作广域化传输，也能实现某些

第 7 页 控制功能，从而使原本狭义的和局域性的电视监控报警系统功能扩展为广义的和全球化的系统。

设计原则

 合法性：方案设计和图纸符合国家、行业的有关规定和公安部门有关安全技术防范要求；

 实用性：方案设计要满足招标文件要求，充分考虑到建筑物的使用要求，使系统的功能尽可能的完善并充分加以利用；

 可靠性：系统设计、设备的选型、安装、调试等环节都将严格贯彻质量条例，完全符合甲方和国家、行业的有关标准及公安部门有关安全技术防范要求；

 冗余性：优良的扩充性和兼容性，提供升级与扩容资源；

 最优的性价比，充分保护用户投资；

 简便友好的操作界面，便于使用；

 保证所有产品的质量与合法手续；

 完善、周密的安全设计；

系统组成及原理

闭路电视监控系统由两部分组成：

（1）前端（摄像机部分） （2）机房（中心控制室）

前端摄像机根据建筑场合视角和场地的要求配置不同的镜头，室外还需要配置防尘罩、支架等，有些场地还要求摄像机能够多角度的观察，所以需要选择云台，信号通过管道进入中心。信号进入控制中心后，能通过矩阵主机进行循环切换显示，并可切换任意图像进行重

合集下载

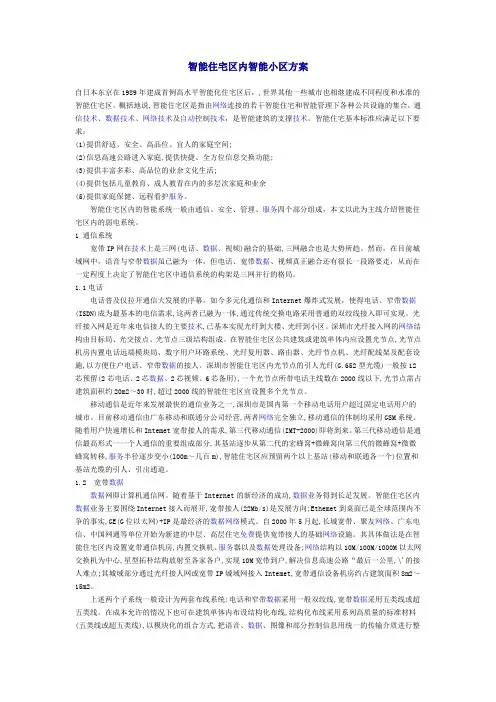

智能住宅区内智能小区方案

智能住宅区内智能小区方案

智能住宅区内智能小区方案

自日本东京在1989年建成首例高水平智能化住宅区后，,世界其他一些城市也相继建成不同程度和水准的智能住宅区。概括地说,智能住宅区是指由网络连接的若干智能住宅和智能管理下各种公共设施的集合，通信技术、数据技术、网络技术及自动控制技术，是智能建筑的支撑技术。智能住宅基本标准应满足以下要求：

(1)提供舒适、安全、高品位、宜人的家庭空间;

(2)信息高速公路进入家庭,提供快捷、全方位信息交换功能;

(3)提供丰富多彩、高品位的业余文化生活;

(4)提供包括儿童教育、成人教青在内的多层次家庭和业余

(5)提供家庭保健、远程看护服务。

智能住宅区内的智能系统一般由通信、安全、管理、服务四个部分组成，本文以此为主线介绍智能住宅区内的弱电系统。

1 通信系统

宽带IP网在技术上是三网(电话、数据、视频)融合的基础,三网融合也是大势所趋。然而，在目前城域网中，语音与窄带数据虽已融为一体，但电话、宽带数据、视频真正融合还有很长一段路要走，从而在一定程度上决定了智能住宅区中通信系统的构架是三网并行的格局。

1.1电话

电话普及仅拉开通信大发展的序幕。如今多元化通信和Internet爆炸式发展，使得电话、窄带数据(ISDN)成为最基本的电信需求,这两者已融为一体,通过传统交换电路采用普通的双绞线接入即可实现。光纤接入网是近年来电信接人的主要技术,已基本实现光纤到大楼、光纤到小区。深圳市光纤接入网的网络结构由目标局、光交接点、光节点三级结构组成。在智能住宅区公共建筑或建筑单体内应设置光节点,光节点机房内置电话远端模块局、数字用户环路系统、光纤复用器、路由器、光纤节点机、光纤配线架及配套设施,以方便住户电话、窄带数据的接人。深圳市智能住宅区内光节点的引人光纤(G.652型光缆)一般按12芯预留(2芯电话、2芯数据、2芯视频、6芯备用),一个光节点所带电话主线数在2000线以下,光节点需占建筑面积约20m2～30时,超过2000线的智能住宅区宜设置多个光节点。

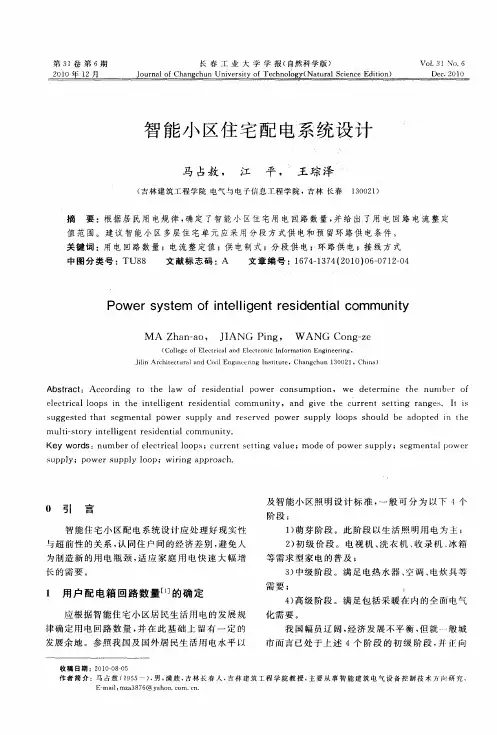

智能小区住宅配电系统设计

智能小区住宅配电系统设计

第３１卷第６期　２ＯｌＯ年１２月　长春工业大学学报（自然科学版）　ｃｈｕｎ　Ｕｎｉｖｅｒｓｉｔｖ　ｏｆ　Ｔｅｃｈｎｏｌｏｍｖ（Ｎａｔｕｒａｌ　Ｓｃｉｅｎｃｅ　Ｅｄｉｔｉｏｎ）　Ｖｏｉ．３ｌ　ＮＯ．６　Ｄｅｃ．２０】０　

智能小区住宅配电系统设计　

马占敖，　江　平，　王琮泽　

（吉林建筑工程学院电气与电子信息工程学院，吉林长春　１３００２１）　

摘　要：根据居民用电规律，确定了智能小区住宅用电回路数量，并给出了用电回路电流整定　

值范围。建议智能小区多层住宅单元应采用分段方式供电和预留环路供电条件。　

关键词：用电回路数量；电流整定值；供电制式；分段供电；　环路供电；Ｉ接线方式　

中图分类号：ＴＵ８８　文献标志码：Ａ　文章编号：１６７４—１３７４（２０１０）０６—０７１２—０４　

Ｐｏｗｅｒ　ｓｙｓｔｅｍ　ｏｆ　ｉｎｔｅｌ　ｌ　ｉｇｅｎｔ　ｒｅｓｉｄｅｎｔｉａｌ　ｃｏｍｍｕｎｉｔｙ　

ＭＡ　Ｚｈａｎ—ａｏ．　ＪＩＡＮＧ　Ｐｉｎｇ。　ＷＡＮＧ　Ｃｏｎｇ—ｚｅ　

（Ｃｏｌｌｅｇｅ　ｏｆ　Ｅｌｅｃｔｒｉｃａｌ　ａｎｄ　Ｅｌｅｃｔｒｏｎｉｃ　Ｉｎｆｏｒｍａｔｉｏｎ　Ｅｎｇｉｎｅｅｒｉｎｇ．　Ｊｉｌｉｎ　Ａｒｃｈｉｔｅｃｔｕｒａｌ　ａｎｄ　Ｃｉｖｉｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｉｎｓｔｉｔｕｔｅ，Ｃｈａｎｇｃｈｕｎ　１３００２１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅ　ｌａｗ　ｏｆ　ｒｅｓｉｄｅｎｔｉａｌ　ｐｏｗｅｒ　ｃｏｎｓｕｍｐｔｉｏｎ，ｗｅ　ｄｅｔｅｒｍｉｎｅ　ｔｈｅ　ｎｕｍｂｅｒ　ｏｆ　

ｅｌｅｃｔｒｉｃａｌ　ｌｏｏｐｓ　ｉｎ　ｔｈｅ　ｉｎｔｅｌｌｉｇｅｎｔ　ｒｅｓｉｄｅｎｔｉａｌ　ｃｏｍｍｕｎｉｔｙ，ａｎｄ　ｇｉｖｅ　ｔｈｅ　ｃｕｒｒｅｎｔ　ｓｅｔｔｉｎｇ　ｒａｎｇｅｓ．Ｉｔ　ｉｓ　

ｓｕｇｇｅｓｔｅｄ　ｔｈａｔ　ｓｅｇｍｅｎｔａｌ　ｐｏｗｅｒ　ｓｕｐｐｌｙ　ａｎｄ　ｒｅｓｅｒｖｅｄ　ｐｏｗｅｒ　ｓｕｐｐｌｙ　ｌｏｏｐｓ　ｓｈｏｕｌｄ　ｂｅ　ａｄｏｐｔｅｄ　ｉｎ　ｔｈｅ　

智能住宅小区安防系统的设计论文

智能住宅小区安防系统的设计论文

高等教育自学考试本科毕业论文

智能住宅小区安防系统的设计

考生姓名： 佐皇梦 准考证号： 011807404636

专业层次： 本科 院 （系）：机械与动力工程

指导教师： 王兴平 职 称： 讲师

重庆科技学院

二OO九年 月 日

高等教育自学考试本科毕业论文

智能住宅小区安防系统的设计

考生姓名： 佐皇梦

准考证号： 011807404636

专业层次： 本科

指导教师： ***

院 （系）： 机械与动力工程

重庆科技学院

二OO九年 月 日 重庆科技学院高等教育自学考试本科毕业论文 中文摘要

摘要

随着近几年来智能化行业的飞速发展，安防系统已由原来特殊待业，专门应用逐渐普及到各行各业。随着社会的不断发展，居家安全是人们安居乐业的基础，也是共建和谐社会的重要环节。尤其是比较分散、比较偏远、环境相对比较复杂的居民区，安全形势不容乐观，传统的门卫值班和保安巡逻等治安管理手段已经不能适应新形势下住宅安全保障的需要。因此，为了满足住宅小区用户安全和科学系统化管理的需要，以及为了对随时发生的情况进行全面、及时的了解和掌握，对意外情况能迅速做出正确判断，并给出正确、快速的指挥和处理。建立一个全天侯综合安防系统，由闭路电视监控系统、门禁管理系统、防盗报警系统、对讲系统、巡更系统等组成。闭路电视监控系统采用电视摄像等手段监视被保护对象；门禁系统用卡片、按键、电子门锁等装置控制出入口门的开关；防盗报警系统采用动物物体监测器，监测接近被保护对象的运动物体；对讲系统利用可视电话来辨别访客身份；巡更系统是在安保人员巡逻路线上设置发信器，以确认保安人员的巡视记录、时间等。并且安防系统要达到技术先进，经济实用，安全可靠，质量优良的要求。实现对住宅小区主要出入口及周界等重要区域的实时监控，达到维护社会治安和防止破坏的作用，及时地把一切可能发生的或即将发生的案件和险情的图像资料传送到监控中心，使监控中心的值班员可以把这些危害和隐患遏制在萌芽状态，杜绝财产损失、确保人员生命安全，对于构建安全、和谐的住宅小区具有十分重要的意义。

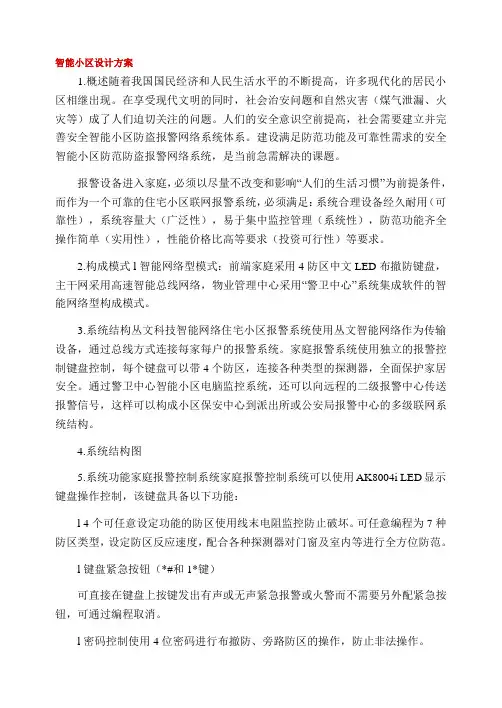

智能小区设计方案
