双极晶体管的工作原理
双极晶体管是一种半导体器件，用于控制电流流动并放大电信号。它由三个区域组成：P型区域、N型区域和P型区域，其中N型区域在P型区域上方和下方，形成一个PNP结构。这种结构使得双极晶体管能够控制电流的流动。
在正常工作时，双极晶体管的基极与发射极之间的电位差被用作控制电池。当控制电池通电时，它创建了一个足够的电场来使P型区域中的空穴通过P-N结向N型区域流动。这些空穴与N型区域中的电子相遇并产生复合效应，产生电流。当控制电池关闭时，流动的电子和空穴即停止流动。
双极晶体管的工作原理基于PNP结构形成的电流放大器。以一个简单的放大器电路为例，它由一个基极电阻、输入信号和一个电阻负载组成。输入信号通过基极电阻传递到基极，这会在基极电路中产生一个小电流。这个电流被放大器电路进行增加，最后通过电阻负载传递到输出端口。
这种放大的效果是通过控制电池的大小来实现的，它控制了从基极向发射极流动的电流。一旦控制电池变大，电流就开始流动；如果控制电池变小，电流就会停止。这是因为控制电池决定了PNP结中从基极向发射极的电流量。
总之，双极晶体管的工作原理基于PNP结构形成的电流放大器，通过控制电池的大小来实现电流流动控制和信号放大。
绝缘栅双极型晶体管
一、 IGBT介绍
IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。GTR饱和压降低，载流密度大，但驱动电流较大；MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。
二、 IGBT的结构
左边所示为一个N沟道增强型绝缘栅双极晶体管结构， N+区称为源区，附于其上的电极称为源极（即发射极E）。P+区称为漏区。器件的控制区为栅区，附于其上的电极称为栅极（即门极G）。沟道在紧靠栅区边界形成。在C、E两极之间的P型区（包括P+和P-区）（沟道在该区域形成），称为亚沟道区（Subchannel region）。而在漏区另一侧的P+区称为漏注入区（Drain injector），它是IGBT特有的功能区，与漏区和亚沟道区一起形成PNP双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。附于漏注入区上的电极称为漏极（即集电极C）。
IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP(原来为NPN)晶体管提供基极电流，使IGBT导通。反之，加反向门极电压消除沟道，切断基极电流，使IGBT关断。IGBT的驱动方法和MOSFET基本相同，只需控制输入极N-沟道MOSFET，所以具有高输入阻抗特性。当MOSFET的沟道形成后，从P+基极注入到N-层的空穴（少子），对N-层进行电导调制，减小N-层的电阻，使IGBT在高电压时，也具有低的通态电压。
三、 对于IGBT的测试
IGBT模块的测试分为两大类:一类是静态参数测试，即在IGBT模块结温为25C时进行测试，此时IGBT工作在非开关状态；另一类是动态参数测试，即在IGBT模块结温为1

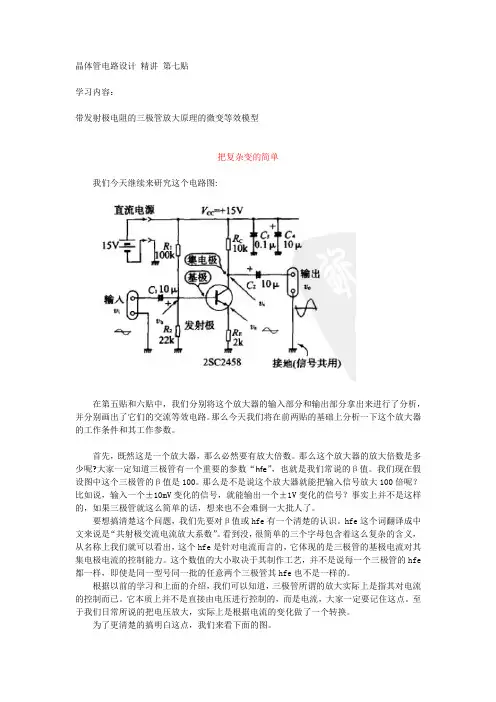

晶体管电路设计精讲第七贴
学习内容：
带发射极电阻的三极管放大原理的微变等效模型
把复杂变的简单
我们今天继续来研究这个电路图:
在第五贴和六贴中，我们分别将这个放大器的输入部分和输出部分拿出来进行了分析，并分别画出了它们的交流等效电路。那么今天我们将在前两贴的基础上分析一下这个放大器的工作条件和其工作参数。
首先，既然这是一个放大器，那么必然要有放大倍数。那么这个放大器的放大倍数是多少呢?大家一定知道三极管有一个重要的参数“hfe”，也就是我们常说的β值。我们现在假设图中这个三极管的β值是100。那么是不是说这个放大器就能把输入信号放大100倍呢？比如说，输入一个±10mV变化的信号，就能输出一个±1V变化的信号？事实上并不是这样的，如果三极管就这么简单的话，想来也不会难倒一大批人了。
要想搞清楚这个问题，我们先要对β值或hfe有一个清楚的认识。hfe这个词翻译成中文来说是“共射极交流电流放大系数”。看到没，很简单的三个字母包含着这么复杂的含义，从名称上我们就可以看出，这个hfe是针对电流而言的，它体现的是三极管的基极电流对其集电极电流的控制能力。这个数值的大小取决于其制作工艺，并不是说每一个三极管的hfe都一样，即使是同一型号同一批的任意两个三极管其hfe也不是一样的。
根据以前的学习和上面的介绍，我们可以知道，三极管所谓的放大实际上是指其对电流的控制而已。它本质上并不是直接由电压进行控制的，而是电流，大家一定要记住这点。至于我们日常所说的把电压放大，实际上是根据电流的变化做了一个转换。
为了更清楚的搞明白这点，我们来看下面的图。
大家来看一下这个图，如果大家看了前两个贴子就会知道，这张图是把输入和输出部分的交流等效图合在一起了。将一个三极管放大电路等效成这个样子有一个专业名称叫“微变等效”，是用来推导三极管h参数用的。但对我们理解三极管在电路中的作用很有帮助，所以我们拿来用一下。
双极型晶体管
晶体管的极限参数
双极型晶体管（Bipolar Transistor）
由两个背靠背PN结构成的具有电流放大作用的晶体三极管。起源于1948年发明的点接触晶体三极管，50年代初发展成结型三极管即现在所称的双极型晶体管。双极型晶体管有两种基本结构：PNP型和NPN型。在这3层半导体中，中间一层称基区，外侧两层分别称发射区和集电区。当基区注入少量电流时，在发射区和集电区之间就会形成较大的电流，这就是晶体管的放大效应。双极型晶体管是一种电流控制器件，电子和空穴同时参与导电。同场效应晶体管相比，双极型晶体管开关速度快，但输入阻抗小，功耗大。双极型晶体管体积小、重量轻、耗电少、寿命长、可靠性高，已广泛用于广播、电视、通信、雷达、计算机、自控装置、电子仪器、家用电器等领域，起放大、振荡、开关等作用。
晶体管：用不同的掺杂方式在同一个硅片上制造出三个掺杂区域，并形成两个PN结，就构成了晶体管.
晶体管分类：NPN型管和PNP型管
输入特性曲线：描述了在管压降UCE一定的情况下，基极电流iB与发射结压降uBE之间的关系称为输入伏安特性，可表示为： 硅管的开启电压约为0.7V，锗管的开启电压约为0.3V。
输出特性曲线：描述基极电流IB为一常量时，集电极电流iC与管压降uCE之间的函数关系。可表示为：
双击型晶体管输出特性可分为三个区
★截止区：发射结和集电结均为反向偏置。IE@0，IC@0，UCE@EC，管子失去放大能力。如果把三极管当作一个开关，这个状态相当于断开状态。
★饱和区：发射结和集电结均为正向偏置。在饱和区IC不受IB的控制，管子失去放大作用，UCE@0，IC=EC／RC，把三极管当作一个开关，这时开关处于闭合状态。
★放大区：发射结正偏，集电结反偏。
放大区的特点是：
◆IC受IB的控制，与UCE的大小几乎无关。因此三极管是一个受电流IB控制的电流源。
