汽车电路基本知识解析目录一、汽车电路概述 (2)1.1 汽车电路的定义与组成 (3)1.2 汽车电路的特点与作用 (4)二、汽车电路的基本元件 (6)2.1 点火系统 (7)2.1.1 点火线圈 (8)2.1.2 火花塞 (9)2.2 蓄电池 (10)2.3 发电机 (12)2.4 开关与继电器 (13)2.5 电线与线束 (14)三、汽车电路图 (15)3.1 汽车电路图的类型 (17)3.2 汽车电路图的绘制标准 (18)3.3 汽车电路图的阅读方法 (19)四、汽车电路的检测与维修 (21)4.1 常用检测工具与方法 (21)4.2 常见故障诊断与处理 (23)4.3 汽车电路的维修技巧 (24)五、汽车电路系统的保护与安全性 (26)5.1 继电器与保险丝的保护作用 (27)5.2 接地系统的设计与维护 (28)5.3 安全开关与预警系统 (29)六、汽车电路的新技术与智能化 (30)6.1 电动汽车电路系统特点 (32)6.2 智能驾驶辅助系统中的电路应用 (33)6.3 高性能汽车电路设计理念 (35)七、汽车电路实例解析 (36)7.1 汽油发动机电路系统 (37)7.2 柴油发动机电路系统 (38)7.3 电气化混合动力汽车电路系统 (39)7.4 自动变速器电路系统 (41)7.5 制动系统电路系统 (42)7.6 转向系统电路系统 (43)7.7 空调系统电路系统 (44)7.8 辅助电器电路系统 (46)一、汽车电路概述汽车电路是车辆内部各电气系统的重要组成部分，负责传输和调控电能，确保发动机、车身、灯光等各个部件的正常工作。
汽车电路的设计和施工要求极为严格，必须符合相关法规和标准，以确保行车的安全性和可靠性。
现代汽车电路通常采用电子控制单元（ECU）作为核心控制部件，实现对各个电器设备的集中控制和管理。
ECU通过传感器获取车辆运行状态信息，并根据设定的程序对这些信息进行处理，然后输出控制信号，精确控制执行器的工作状态，从而实现汽车的智能化控制。
教案-汽车电路分析教案第一章：汽车电路基础知识1.1 汽车电路的组成电源：电池、发电机控制单元：ECU、ABS等用电设备：灯光、仪表、空调等电路保护元件：熔断器、继电器等1.2 汽车电路的符号与表示方法电源符号：电池、发电机控制单元符号：ECU、ABS等用电设备符号：灯光、仪表、空调等电路保护元件符号：熔断器、继电器等1.3 汽车电路的连接方式串行连接：依次连接，电流依次流过每个元件并行连接：连接，电流分支流过每个元件混联连接：串行与并行相结合的连接方式第二章：汽车电路图的识读与分析2.1 汽车电路图的识读方法了解电路图的符号与表示方法掌握电路图的布局与线路走向熟悉电路图的标注与说明2.2 汽车电路图的分析步骤确定电源与控制单元的位置与连接关系分析用电设备的连接方式与工作原理判断电路保护元件的设置与作用理清整个电路的信号流向与控制逻辑2.3 汽车电路图的案例分析以一个具体的汽车电路图为例，进行识读与分析分析电路图中的电源、控制单元、用电设备、电路保护元件等解释电路图中各个元件的功能与作用第三章：汽车电路故障诊断与检测3.1 汽车电路故障的类型与原因断路故障：线路断开、接触不良短路故障：线路短路、搭铁电器元件故障：保险丝熔断、继电器损坏等3.2 汽车电路故障诊断方法视觉检查：检查线路是否破损、松动等电阻测量：测量线路的电阻值，判断是否存在断路或短路电压测量：测量电路的电压值，判断电路的工作状态3.3 汽车电路故障检测工具与设备试灯：检查电路的通断情况万用表：测量电路的电压、电流、电阻等参数示波器：分析电路的波形，诊断故障原因第四章：汽车电路维修与保养4.1 汽车电路维修的基本原则安全第一：确保维修过程中的人员安全与车辆安全先简后繁：先检查简单的故障，再逐步排查复杂的故障逐步排除：从最容易出现故障的部位开始检查，逐步缩小故障范围4.2 汽车电路维修的注意事项断电操作：进行电路维修时，务必确保车辆断电，避免触电风险清洁保养：定期清洁电路板、线路等，保持电路的正常工作状态更换元件：更换损坏的电器元件时，选用质量可靠的配件4.3 汽车电路保养的方法与周期定期检查：每隔一定周期，对汽车电路进行检查与维护检查熔断器：定期检查熔断器的状态，及时更换损坏的熔断器检查线路：定期检查线路的破损、老化等情况，及时进行修复或更换第六章：汽车电路常用诊断与检测技巧6.1 诊断技巧概述了解汽车电路的工作原理和故障特点运用试灯、万用表、示波器等工具进行诊断采用分段排查、对比测试等方法6.2 常用诊断技巧电源系统诊断：检查电池、发电机、电压调节器等控制单元诊断：读取故障码、分析数据流等用电设备诊断：检查灯光、仪表、空调等设备的电路电路保护元件诊断：检查熔断器、继电器等6.3 诊断案例分析分析实际案例，展示诊断过程和方法结合案例讲解如何运用诊断技巧解决问题第七章：汽车电路控制系统分析7.1 控制系统概述了解控制系统的组成和作用掌握控制单元（ECU）的工作原理和功能熟悉各类传感器的检测方法和技术7.2 常用控制系统分析发动机控制系统：点火、燃油、排放等子系统传动控制系统：自动变速器、手动变速器等制动控制系统：ABS、盘式、鼓式等车身控制系统：灯光、门窗、座椅等7.3 控制系统案例分析以实际案例为例，分析控制系统的工作原理和故障诊断方法第八章：汽车电路图的绘制与修改8.1 电路图绘制基础熟悉电路图的符号和表示方法掌握电路图的布局和线路走向了解电路图的标注和说明8.2 电路图的绘制技巧绘制电路图时，遵循一定的规范和标准利用专业软件进行电路图绘制和修改电路图的绘制案例分析8.3 电路图的修改与优化针对实际问题，对电路图进行修改和优化遵循安全、可靠、经济的原则进行电路设计第九章：汽车电路维修案例分析9.1 维修案例概述了解维修案例的背景和问题描述分析故障现象和可能的原因制定维修方案和步骤9.2 维修案例解析详细解析维修过程中的诊断和修复步骤分析维修过程中遇到的困难和解决方法总结维修经验和教训9.3 维修案例分享分享多个维修案例，供参考和学习第十章：汽车电路保养与维护10.1 保养与维护概述了解汽车电路保养和维护的重要性掌握电路保养和维护的基本原则和方法熟悉电路保养和维护的周期和内容10.2 电路保养与维护技巧定期检查电路板、线路等，保持电路的正常工作状态清洁保养电路，防止灰尘和油污积累更换损坏的电器元件，选用质量可靠的配件10.3 保养与维护案例分析分析实际案例，展示保养和维护过程及效果结合案例讲解如何进行汽车电路的保养与维护第十一章：新能源汽车电路分析11.1 新能源汽车电路特点了解新能源汽车电路与传统汽车电路的区别掌握新能源汽车电路的组成和功能熟悉新能源汽车电路的符号和表示方法11.2 新能源汽车电路分析方法分析新能源汽车电路图的布局和线路走向识别新能源汽车电路中的特殊元件和控制单元判断新能源汽车电路的工作原理和信号流程11.3 新能源汽车电路案例分析以一个具体的新能源汽车电路为例，进行分析和解读解释新能源汽车电路中各个元件的功能和作用第十二章：汽车电路检修与故障排除12.1 检修与故障排除概述了解汽车电路检修和故障排除的基本原则和方法掌握汽车电路检修和故障排除的步骤和技巧熟悉汽车电路检修和故障排除的工具和设备12.2 检修与故障排除技巧使用试灯、万用表、示波器等工具进行检修和故障排除采用分段排查、对比测试等方法确定故障部位遵循先简后繁、逐步排除的原则12.3 检修与故障排除案例分析分析实际案例，展示检修和故障排除过程及方法结合案例讲解如何解决汽车电路的故障问题第十三章：汽车电路改造与升级13.1 改造与升级概述了解汽车电路改造和升级的目的和意义掌握汽车电路改造和升级的基本原则和方法熟悉汽车电路改造和升级的步骤和技巧13.2 改造与升级技巧针对汽车电路的不足和缺陷进行改造和升级遵循安全、可靠、经济的原则进行电路设计选择合适的电器元件和设备，提高电路的性能和功能13.3 改造与升级案例分析分析实际案例，展示改造和升级过程及效果结合案例讲解如何进行汽车电路的改造与升级第十四章：汽车电路与电子技术的融合14.1 电子技术与汽车电路的融合了解电子技术在汽车电路中的应用和影响掌握汽车电路与电子技术融合的特点和优势熟悉汽车电路与电子技术融合的发展趋势14.2 汽车电路与电子技术的融合应用分析汽车电路与电子技术融合的案例和应用了解汽车电路与电子技术融合的技术和原理探讨汽车电路与电子技术融合的未来发展方向14.3 汽车电路与电子技术的融合挑战与机遇分析汽车电路与电子技术融合所面临的挑战和问题探讨汽车电路与电子技术融合所带来的机遇和前景第十五章：汽车电路与安全15.1 汽车电路与安全的关系了解汽车电路安全的重要性和影响因素掌握汽车电路安全的基本原则和方法熟悉汽车电路安全的技术和设备15.2 汽车电路安全技术分析汽车电路安全技术的原理和应用了解汽车电路安全设备的组成和功能探讨汽车电路安全技术的发展趋势15.3 汽车电路安全事故案例分析分析实际案例，展示汽车电路安全事故的类型和原因结合案例讲解如何预防汽车电路安全事故的发生总结汽车电路安全经验和教训，提高安全意识重点和难点解析本文主要介绍了汽车电路的基础知识、电路图的识读与分析、电路故障诊断与检测、电路维修与保养、新能源汽车电路分析、电路控制系统分析、电路图的绘制与修改、电路维修案例分析、电路保养与维护、新能源汽车电路检修与故障排除、汽车电路改造与升级、汽车电路与电子技术的融合、汽车电路与安全等内容。

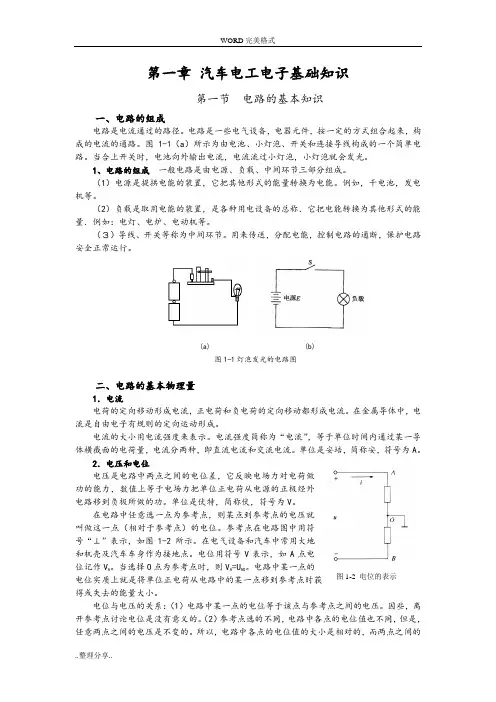

第一章 汽车电工电子基础知识第一节 电路的基本知识一、电路的组成电路是电流通过的路径。
电路是一些电气设备，电器元件，按一定的方式组合起来，构成的电流的通路。
图1-1（a ）所示为由电池、小灯泡、开关和连接导线构成的一个简单电路。
当合上开关时，电池向外输出电流，电流流过小灯泡，小灯泡就会发光。
1、电路的组成 一般电路是由电源、负载、中间环节三部分组成。
（1）电源是提拱电能的装置，它把其他形式的能量转换为电能。
例如，干电池，发电机等。
（2）负载是取用电能的装置，是各种用电设备的总称．它把电能转换为其他形式的能量．例如：电灯、电炉、电动机等。
（３）导线、开关等称为中间环节。
用来传送，分配电能，控制电路的通断，保护电路安全正常运行。
(a) (b)图1-1灯泡发光的电路图二、电路的基本物理量1．电流电荷的定向移动形成电流，正电荷和负电荷的定向移动都形成电流。
在金属导体中，电流是自由电子有规则的定向运动形成。
电流的大小用电流强度来表示。
电流强度简称为“电流”，等于单位时间内通过某一导体横截面的电荷量，电流分两种，即直流电流和交流电流。
单位是安培，简称安，符号为A 。
2．电压和电位电压是电路中两点之间的电位差，它反映电场力对电荷做功的能力，数值上等于电场力把单位正电荷从电源的正极经外电路移到负极所做的功。
单位是伏特，简称伏，符号为V 。
在电路中任意选一点为参考点，则某点到参考点的电压就叫做这一点（相对于参考点）的电位。
参考点在电路图中用符号“⊥”表示，如图1-2所示。
在电气设备和汽车中常用大地和机壳及汽车车身作为接地点。
电位用符号V 表示，如A 点电位记作V A 。
当选择O 点为参考点时，则V A =U AO 。
电路中某一点的电位实质上就是将单位正电荷从电路中的某一点移到参考点时获得或失去的能量大小。
电位与电压的关系：（1）电路中某一点的电位等于该点与参考点之间的电压。
因些，离开参考点讨论电位是没有意义的。
（2）参考点选的不同，电路中各点的电位值也不同，但是，任意两点之间的电压是不变的。
