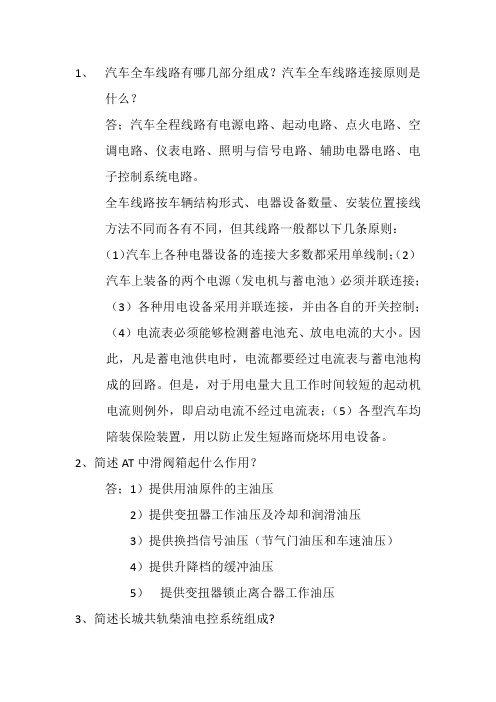

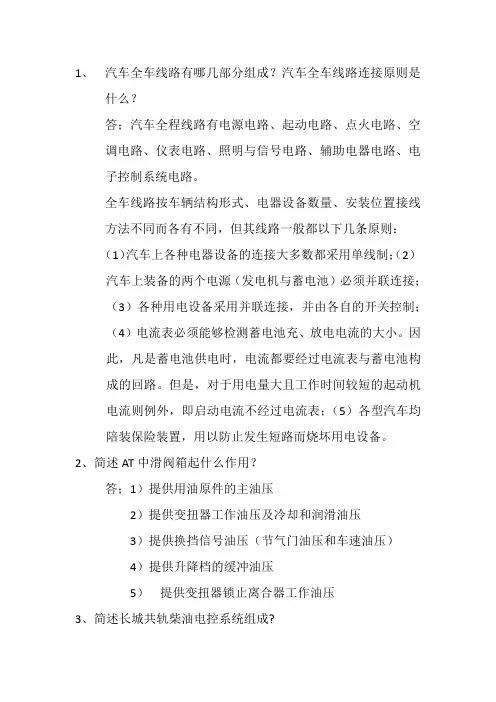

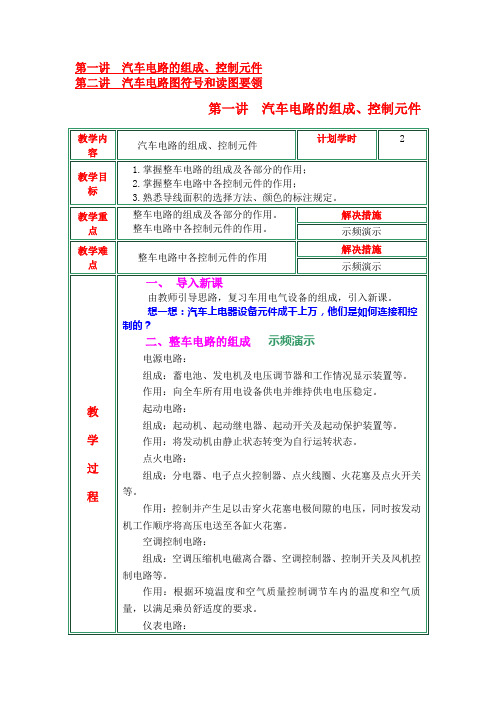

1、汽车全车线路有哪几部分组成？汽车全车线路连接原则是什么？答；汽车全程线路有电源电路、起动电路、点火电路、空调电路、仪表电路、照明与信号电路、辅助电器电路、电子控制系统电路。
全车线路按车辆结构形式、电器设备数量、安装位置接线方法不同而各有不同，但其线路一般都以下几条原则：（1）汽车上各种电器设备的连接大多数都采用单线制；（2）汽车上装备的两个电源（发电机与蓄电池）必须并联连接；（3）各种用电设备采用并联连接，并由各自的开关控制；（4）电流表必须能够检测蓄电池充、放电电流的大小。
因此，凡是蓄电池供电时，电流都要经过电流表与蓄电池构成的回路。
但是，对于用电量大且工作时间较短的起动机电流则例外，即启动电流不经过电流表；（5）各型汽车均陪装保险装置，用以防止发生短路而烧坏用电设备。
2、简述AT中滑阀箱起什么作用？答；1）提供用油原件的主油压2）提供变扭器工作油压及冷却和润滑油压3）提供换挡信号油压（节气门油压和车速油压）4）提供升降档的缓冲油压5）提供变扭器锁止离合器工作油压3、简述长城共轨柴油电控系统组成?相位，空气流量，进气温度，水温，燃油温度，油门踏板位置，油轨压力，增压压力，制动开关，离合器开关，空调开关3）执行器；预热控制器及预热塞组件、油水分离器、废气再循环阀、油轨压力电磁阀、1~4缸喷油电磁阀、预热塞指示灯（故障指示灯）4、自动变速器为什么不能以N挡滑行？为什么所有AT的R挡油压高于前进档？答；1）因为N当滑行时发动机处于怠速工况此时系统压力较低，因此润滑油压力就更低，同时由于车速较高所以输出轴转速较高导致旋转部件润滑不良而烧损2）因为倒档所需的额定扭矩较大在其机械元件上倒档执行元件摩擦片的数量较少因此倒档的油压要高于前进挡的油压。
5、丰田1ZR发动机电子节气门体有哪些接线端子如何检测其电压，电压如何？答；接地端子ETA为0-0.2V，电源端子ＶＣＴＡ电压为４．５－５．５Ｖ，ＶＴＡ电压，怠速时为ＶＴＡ１为０．５－１．２ＶＶＴＡ２为２．１－３．１，节气门全开为ＶＴＡ１为 3.2-4.9V，VTA2为 4.5-5.5V, 节气门电机M+: 为12V,M-:0V .6、捷达SDI发动机电子柴油控制系统组成？转速，油门踏板位置，怠速开关，水温，针阀行程，燃油温度，调节滑块行程，离合器开关，制动开关，进气温度，空调开关3）执行器；预热塞继电器及预热组件，废气再循环阀，进气管翻板电机始喷阀，燃油切断阀，油量调节器，小功率和大功率加热继电器，水加热塞组件，空调切断继电器，预热塞指示灯。

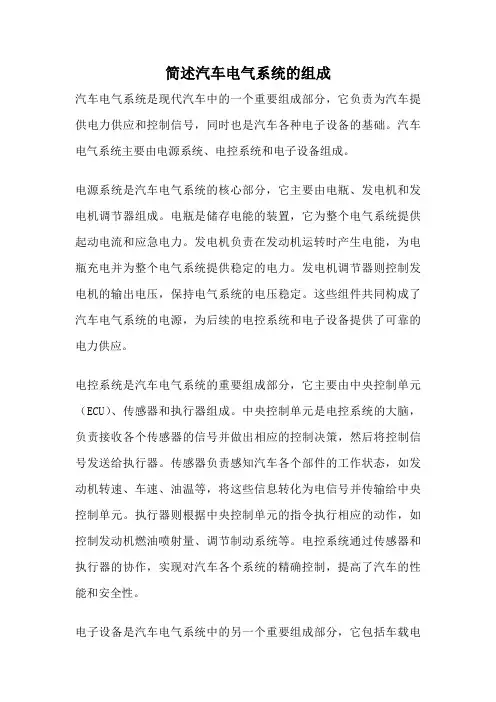

简述汽车电气系统的组成汽车电气系统是现代汽车中至关重要的一个组成部分。
它负责控制和管理汽车的各种电气设备，如发动机控制单元、灯光系统、仪表板、音响系统等。
本文将从以下四个方面来简述汽车电气系统的组成。
一、电源系统：汽车电气系统的基础是电源系统，它主要由蓄电池和发电机组成。
蓄电池是为汽车提供电能的装置，它负责储存并提供电力给汽车的各种电器设备。
发电机则通过发动机的运转产生电能，为蓄电池充电并提供电力给整个电气系统。
二、电气控制单元：电气控制单元是汽车电气系统的核心部件，它负责控制和管理各个电器设备的工作状态。
最常见的电气控制单元是发动机控制单元（ECU），它通过传感器收集发动机的工作参数，并根据预设的程序来控制燃油喷射、点火时机等，以确保发动机的正常运行。
此外，还有包括车身控制单元、制动控制单元等在内的各种控制单元，它们分别负责控制汽车的各个系统，如车身稳定性控制、制动力分配等。
三、电气设备：汽车电气系统中的电气设备包括灯光系统、音响系统、空调系统等。
灯光系统主要包括前照灯、示宽灯、刹车灯等，它们负责为驾驶员提供照明以及向其他车辆传递信息。
音响系统则负责为驾驶员和乘客提供音乐娱乐和通讯功能。
空调系统通过调节车内温度、湿度和空气流通，为驾驶员和乘客创造舒适的驾乘环境。
四、电气线束：汽车电气系统中的各个电器设备通过电气线束相互连接，形成一个完整的电路网络。
电气线束由许多细小的导线组成，它们经过精确的布线和绝缘处理，以确保电能的传输安全可靠。
电气线束的设计和布局需要考虑到各个电器设备的位置和功率需求，以及避免干扰和短路等问题。
总结起来，汽车电气系统的组成主要包括电源系统、电气控制单元、电气设备和电气线束。
这些组成部分相互协作，为汽车提供各种电气功能和服务。
一个良好的电气系统能够保证汽车的安全性、性能和舒适性，因此在汽车设计和制造中起着重要的作用。
随着科技的进步和汽车电气化的发展，汽车电气系统将会越来越复杂和智能化，为驾驶员和乘客提供更加便利和舒适的驾乘体验。
全车电路图目录第一节继电器、保险丝位置分布图………………………………………第二节电路布置图…………………………………………………………第三节接线盒接头介绍……………………………………………………第四节电气接头零件号……………………………………………………第五节电气说明……………………………………………………………第六节检修电路图…………………………………………………………第一节继电器、保险丝位置分布图●继电器、保险丝位置分布图1（发动机室）●继电器、保险丝位置分布图2（F3/F3-R、驾驶室-仪表台、地板）①接线盒总成②闪光继电器③倒车雷达④A/C控制器⑤A/C控制模块⑥接插件固定支架Ⅰ（挂继电器）⑦发动机ECM ⑧车身防盗控制器⑨GPS主机及支架总成⑩安全气囊电子控制单元车速转换器●继电器、保险丝位置分布图 4（配电盒总成）接线盒总成背面（如右图） 序号 内容 序号内容1空位（保险丝） 131#点火电源保险丝（25A ） 2 车载 ECU 保险丝（10A ） 14 后雾灯保险丝（15A ） 3 仪表保险丝（10A ） 15 前雾灯保险丝（10A ） 4 电动座椅保险丝（25A ） 16 起动电源保险丝（7.5A ） 5 空位（保险丝） 17 空调保险丝（10A ） 6 空位（保险丝） 18 2#点火保险丝（20A ） 7车 载 诊 断 系统 保 险丝 （7.5A ）19除霜补偿保险丝（10A ）8 雨刮保险丝（20A ） 20 大灯控制系统保险丝（5A ） 9 小灯保险丝（15A ） 21 点烟器保险丝（15A ） 10 制动灯保险丝（15A ） 22 暖风熔断器（40A ） 11 车门保险丝（25A ）23 后窗除霜熔断器（30A ）12 2#门窗电源保险丝（30A ） 24 1#门窗电源熔断器（30A ） 配电盒总成（如右图） 序号 内容 序号内容1 A/C 电磁离合器继电器 20 左前远光保险丝（10A ）2 前大灯继电器 21 右前远光保险丝（10A ）3 备用保险丝（10A ） 22 右前近光保险丝（10A ）4 备用保险丝（15A ） 23 左前近光保险丝（10A ）5 备用保险丝（20A ） 24 空位（保险丝）6 备用保险丝（25A ） 25 空位（保险丝）7 3 号风扇继电器 26 前大灯熔断器（40A ）8 空位（继电器） 27 空位（保险丝）9 电喇叭继电器 28 电喷保险丝（德尔福系统为 15A ，联电系统为 30A ） 10 2 号风扇继电器 29 室内灯保险丝（15A ） 11 空位（继电器） 30 IG2#电源保险丝（30A ） 12 1 号风扇继电器 31 空位（保险丝） 13 空位（保险丝） 32 电喇叭保险丝（10A ） 14 电子风扇保险丝（30A ）33 警示灯保险丝（10A ） 15 空位（保险丝） 34 空位（保险丝） 16 ABS 保险丝（60A ） 35 AT 保险丝(25A) 17 备用保险丝（30A ） 36 主电源熔断器（100A ）18 备用保险丝（7.5A ） 37 AT 继电器 19拔片器（保险丝）38电喷主继电器●继电器、保险丝位置分布图5（接线盒总成）●继电器、保险丝位置分布图6（接插件固定支架Ⅰ）①燃油泵继电器②门窗继电器③空位（继电器）④后除霜继电器⑤1#点火继电器⑥闪光继电器安装支架①前雾灯继电器②启动继电器③小灯继电器④暖风继电器（除霜除雾）电路图F3/F3R 轿车维修手册第二节电路布置图●电路布置图1——F3 全车电路布置图1（F3 全车）序号内容序号内容1 发动机线束9 左后门线束2 翼子板线束10 后风窗玻璃加热线束搭铁线3 仪表板线束11 后保险杠小线4 地板线束12 光照强度传感器小线5 顶棚线束13 日光照射传感器小线6 右前门线束14 空调小线7 左前门线束15 左后轮轮速传感器线束8 右后门线束16 右后轮轮速传感器线束电路图F3/F3R 轿车维修手册●电路布置图2——F3-R 全车：电路布置图2（F3-R 全车）序号内容序号内容1 发动机线束9 左后门线束2 翼子板线束10 玻璃小线3 仪表板线束11 后保险杠小线4 地板线束12 光照强度传感器小线5 顶棚线束13 后盖连接线束6 右前门线束14 后盖线束7 左前门线束15 左后轮轮速传感器线束8 右后门线束16 右后轮轮速传感器线束电路图F3/F3R 轿车维修手册●电路布置图3——发动机线束电路布置图3（德尔福系统）序号件号内容序号件号内容A2 0447104 接压缩机I7 15305086 接3 号喷嘴A3 12052643 接碳罐控制阀I8 15305086 接4 号喷嘴A8 12162833 接进气温度压力传感器I9 12162188 接怠速控制阀A11 3724321（φ8.5）接发电机 B 端K1 12052644 接爆震传感器A12 6195-0030 接发电机N1 PB625-02027 接倒车灯开关A13 PP2006901 接蓄电池电瓶端P2 DJ3011A-4-21 接动力转向开关C1 12059595 接凸轮轴位置传感器S2 DJ4341（φ8.5）接启动机端C3 12110293 接曲轴位置传感器S3 0338102 接启动机E2 282191-1 接冷却液温度传感器T1 12065287 接节气门位置传感器E3 0338102 接机油压力T2 DJ7031-3.5-21 接车速传感器E6 15357131 接电喷ECU BG1 DJ4355A-2SnDJ4355A-1Sn搭铁H6 1216-2144 接前氧传感器BL1 7283-1405-40 接仪表板线束I1 DJ7023-3.5-20 接1#点火线圈BL2 0446004 接仪表板线束I2 DJ7023-3.5-20 接2#点火线圈BL3 7283-1405-40 配电盒1# I5 15305086 接1 号喷嘴EA1 J0504701 配电盒3# I6 15305086 接2 号喷嘴EA2 J0504501 配电盒2#● 电路布置图 3-1——发动机线束（适用于AT 车型）电路图F3/F3R 轿车维修手册电路图F3/F3R 轿车维修手册● 电路布置图 4——翼子板线束电路图F3/F3R 轿车维修手册电路布置图4序号件号内容序号件号内容A1 7283-7028-30 接室外温度传感器H4 DJ7013-6.3-2195 接2#电喇叭A4 DJ7042Y-2.2-21 接空调压力开关H11 DJ7029D-2.8-21 接左前组合灯A5 54210064 接 ABS ECU H12 DJ7029Y-2.8-21 接左前组合灯A6 DJ7021-2.2-11 接左前轮轮速传感器H13 DJ7029D-2.8-21 接右前组合灯A7 DJ7021-2.2-11 接右前轮轮速传感器H14 DJ7029Y-2.8-21 接右前组合灯B2 M23374 接制动液位警告开关R1 DJ7021Y-4.8-11 接冷却风扇F1 DJ7023-2-21 总成接左前位置灯R2 DJ7021Y-4.8-21 接电子风扇调节电阻F2 DJ7023-2-21 总成接右前位置灯R3 DJ7021Y-4.8-21 接冷凝风扇F3 DJ7023-2-21 总成接左前雾灯W1 M23334 接洗涤液电机F4 DJ7023-2-21 总成接右前雾灯BG2 DJ4355A-2Sn 搭铁F5 DJ7021-2.2-21 接左前转向灯BG3 DJ4355A-1Sn 搭铁F6 DJ7021-2.2-21 接右前转向灯BG4 DJ4355A-2Sn 搭铁F7 0445205 接前雨刮器BG5 DJ4355A-1Sn 搭铁F12 DJ7024-3.5-20 接左侧转向灯BJ4 6520-0349 接地板线束F13 DJ7024-3.5-20 接右侧转向灯BK1 DJ7221-2/6.3-21 接仪表板线束H1 DJ7013-6.3-2195 接1#电喇叭2A DJ7021-9.5-21 接接线盒H2 DJ7013-6.3-2195 接1#电喇叭2C MG651080 接接线盒H3 DJ7013-6.3-2195 接2#电喇叭● 电路布置图 5——仪表板线束（适用于F3 经济、舒适型）● 电路布置图 6——仪表板线束（适用于F3-R 休闲型、活力型）电路图F3/F3R 轿车维修手册电路图F3/F3R 轿车维修手册电路图F3/F3R 轿车维修手册●电路布置图 7——仪表板线束（适用于F3 尊贵、旗舰型）● 电路布置图 8——仪表板线束（适用于F3-R 时尚型）电路图F3/F3R 轿车维修手册● 电路布置图 8-1 ——仪表板线束(适用于AT 型)● 电路布置图 9——地板线束（适用于F3-R）电路图F3/F3R 轿车维修手册电路布置图9序号件号内容序号件号内容A32 7282-7424 接左后轮轮速传感器R18 6189-0891 接左后雾灯A33 7282-7424 接右后轮轮速传感器R19 6189-0891 接右后雾灯B15 DJ7061-1.8-21 接左后组合灯R20 7282-1022 接左后扬声器B16 DJ7061-1.8-21 接右后组合灯R21 7282-1022 接右后扬声器C15 DJ7081-2.3-21 接CD 牒盒T15 0436001 接警报器D5 6520-0564 接左前门门灯开关U4 7283-8226-30 接倒车探头总成D7 6520-0564 接左后门门灯开关U6 7283-8226-30 接倒车探头总成D8 6520-0564 接右后门门灯开关BG6 DJ4355-1Sn 搭铁F11 0440601 接燃油箱BG7 DJ4355-2Sn 搭铁H10 7283-8123 接高位制动灯BG8 DJ4355-1Sn 搭铁L1 7283-8123 接左牌照灯BG9 DJ4355-2Sn 搭铁L2 7283-8123 接右牌照灯BA1 DJ7141-4.8/2.3-11 接左后门线束L3 7282-1010 行李舱灯开关BJ1 7282-1405-40 接仪表板线束L4 7283-8123 接后行李箱灯BJ2 7282-5831 接仪表板线束N3 DJ7022-6.3-21 接噪声滤波器BJ3 DJ7141-4.8/2.3-11 接仪表板线束R10 0338102 接后风窗加热丝BJ4 7282-1641 接翼子板线束R11 0338102 接后风窗加热丝2E MG651074 接接线盒● 电路布置图 10——地板线束（适用于F3-R）电路图F3/F3R 轿车维修手册电路布置图10（F3-R）序号件号内容序号件号内容A32 7282-7424接右后轮轮速传感器BA1 DJ7141-4.8/2.3-11 接左后门线束A33 7282-7424 接左后轮轮速传感器BJ2 7282-5831 接仪表板线束B15 DJ7062-2-21 接左后组合灯BJ3 DJ7141-4.8/2.3-11 接仪表板线束B16 DJ7062-2-21 接右后组合灯BJ4 7282-1641 接翼子板线束D5 6520-0564 接左前门门灯开关2E MG651074 接接线盒D7 6520-0564 接左后门门灯开关RB1 DJ7062-2.3-11 接后保险杠小线D8 6520-0564 接右后门门灯开关RC1 DJ7061-2.2-11 接后盖连接线束F11 PP0440601 接燃油箱RC2 DJ7041-6.3-11 接后盖连接线束L4 DJY7021-2-21 接后行李箱灯RC3 DJ7072-3-21 接后盖连接线束N3 DJ7022-6.3-21 接噪声滤波器T15 PP0436001 接警报器BG6 DJ4355-1Sn 搭铁BG7 DJ4355-2Sn 搭铁BG8 DJ4355-1Sn 搭铁BG9 DJ4355-2Sn 搭铁电路图F3/F3R 轿车维修手册● 电路布置图 11——顶棚线束电路布置图11序号件号内容序号件号内容D13 7183-7322-30 接二极管M2 6240-1120 接天窗电机E4 DJ7021A-2.8-21 接出租车帽M3 DJ7021A-2.8-21 接内后视镜I13 DJ7031J-2.3-21 接后室内灯BE1 DJ7021L-4.8-21 接仪表板线束M1 0442103 接前室内灯2D 6240-5160 接接线盒电路图F3/F3R 轿车维修手册● 电路布置图 12——右前门线束电路布置图12序号件号内容序号件号内容D9 DJ7021-2.2-21 接右前门门锁电机P10 DJ7061-2.3-2120 接右前门玻璃升降器电机D15 7283-8123 接右门内板灯R14 DJ7068-2.3-11 接右前门电动后视镜电机F10 0443401 接右前门低音扬声器T6 DJ7021-2.2-11 接右前门高音扬声器P5 1300-3111 接右前门玻璃升降器开关BD1 DJ7141-4.8/2.3-21 接仪表板线束● 电路布置图 13 ——左前门线束电路布置图13序号件号内容序号件号内容D10 7283-1968-30 接左前门门锁电机R13 DJ7068-2.3-11 接左前门电动后视镜电机D14 7283-8123 接左门内板灯T5 DJ7021-2.2-11 接左前门高音扬声器F9 0443401 接左前门低音扬声器BC1 DJ7241-4.8/2.3-21 接仪表板线束P8 7283-7475 接左前门电动升降器开关BC2 DJ7061-2.3-21 接仪表板线束P9 DJ7061-2.3-2120 接左前门玻璃升降器电机● 电路布置图 14——右后门线束电路布置图14序号件号内容序号件号内容D12 DJ7021-2.2-21 接右后门门锁电机P12 DJ7061-2.3-2120 接右后门玻璃升降器电机P7 1300-3111 接右后门玻璃升降器开关BB1 DJ7141-4.8/2.3-21 接接仪表板线束● 电路布置图 15——左后门线束电路图F3/F3R 轿车维修手册电路布置图15序号件号内容序号件号内容D11 DJ7021-2.2-21 接左后门门锁电机P11 DJ7061-2.3-2120 接左后门玻璃升降器电机P6 1300-3111 接左后门玻璃升降器开关BA1 DJ7141-4.8/2.3-21 接地板线束● 电路布置图 16——后盖线束电路图F3/F3R 轿车维修手册电路布置图16序号件号内容序号件号内容L1 7283-8123 接左牌照灯R18 MG610392 接后雾灯L2 7283-8123 接右牌照灯R19 MG610392 接倒车灯L3 DJ7013-6.3-2195 接后盖锁机构BG14 DJ413-3B 搭铁L5 DJ7042-6.3-21 接后盖锁电机RC4 DJ7072-3-21 接后盖连接线束R10 0333501 接玻璃小线RC5 DJ7061-2.2-11 接后盖连接线束R11 0333501 接玻璃小线RC6 DJ7041-6.3-11 接后盖连接线束第三节接线盒接头介绍2A 2B 2C2D 2E 2F2G 2H 2I●电气接头表12电路图F3/F3R 轿车维修手册第四节电气接头零件号电路图F3/F3R 轿车维修手册第五节电气说明●本系列包括F3 经济、舒适、尊贵、旗舰,F3-R 休闲、活力、时尚配置车型●本系列适用于DELPHI-MT20U、DELPHI-MT20U2 和联电M7 电喷系统电路图F3/F3R 轿车维修手册第六节检修电路图11 F01 电源启动、点火*1:经济型*2:舒适型、尊贵型、旗舰型2 2G1 AM1ACCIG15 AM2IG2 6 B/W R6 2H ST2 4I11 点火开关 B/RB J10 2G1 2F 19BK1 319BL1 T12启动 继电 器14 322 2A4 23 2FB50 B131#点 火器 2#点 火器 3#点 4#点 火器 火器2 2L/B1 W/G7 BL1 EA2 B *2 至防 盗ECU 〈F17〉至组合 仪表〈F24-1〉B RA*1 BG12/13至发动机ECMS2 A S3 B 启动机1. 1、电源、启动和点火（德尔福系统）I2 2#点火线圈B/OB/O20A 2#点火I11#点火线圈B/WB/W7.5A 启动电源W/BBB/WBB B/R30A 2#点火 开关电源WW25A I#点火 开关电源100A 主电源蓄电池1. 2 电源、启动和点火( 联电系统)1. 3 电源、启动和点火( AT 型)F01 自动档电源启动、点火1 AM1ACCIG12 2G5AM2I11点火开关 B/RIG2 6 ST2 4B/W R10 2G 6 2HB J11 2F2 2A19BK1 3 1T12启动 继电 器425BL1 3 2FB/W9BL1 B/W33B50B131BL17BL1至档位开关 F03－41B/G2 2 1 BBB/Y1#点 火器2#点 火器3#点 火器4#点 火器EA2 B至档位开关 F03－4至组合仪表F24CT40B至防盗ECU RAF17至发动机ECU F03-4S2 A S3 B 启动机至发动机ECMI22/3缸点火线圈B/O20A 2#点火I11/4缸点火线圈B/W7.5A 启动电源WBBB/R30A 2#点火 开关电源WW25A I#点火 开关电源100A 主电源蓄电池2. 1、电源、充电、后除霜2. 2电源、充电、后除霜（AT 型）10A 仪表发动机故障灯燃油泵F03-1电源发动机控制1 AM1AACCIG1 2 B J15 AM2IG26 ST2I11 点火开关B/W9 BL1B/O 3217 BL2H61#氧传感器λ19 B K12 2G5 BL322 2 2A31 2F8 2F1 BL3I5 1#喷 33油器I62#喷 油器 I7 3#喷 油器 I8 4#喷 油器 碳罐 B 吸附 控制 A4 3 1 211 1 1阀B63 B19B/WR/W R/W B/O R/YR/YR/BO Gr/YR/YP P/L Y2 2A电喷主62H 58 17 18 1315570567163E6 ECM-delphi(MT20U)61 662继电器47 38 64 73 3 G/RWBrW/BV/WB50 B13B16B18 B177 2H 9 2E 7 2F20 BL219 BL2 7 BL210 BL2 13 2F3T2 P/L WBrB 车速 EA2 14BK1 B J110 BL14 F11 M 燃油泵1A BC DλH711 2F W/B1#点火传感 器22 BL212V/WBBL3 4W/B8 BL1 2#氧传感器14 2F 12A3 BL1BG6/7BG1BBG12/13自组合仪表<F24>WBC7组合仪表B/R20A 2#点火B/OB/WB/O BR/WR/W15A 电喷B/RB/R7.5A 车载 诊断系统30A 2#点火 开关电源R/GW25A I#点火 开关电源100A 主电源蓄电池B。
新能源汽车电路的组成随着环保意识的不断提高，新能源汽车逐渐成为人们购车的重要选择。
作为新能源汽车的核心部件之一，电路系统的稳定性、可靠性和安全性，直接影响着新能源汽车的性能和使用体验。
本文将从新能源汽车电路的组成、功能、分类等方面进行详细介绍。
一、新能源汽车电路的组成新能源汽车电路系统由多个电器设备和电子元器件组成，包括电池组、电机、控制器、变频器、电源、传感器、信号处理器、显示器、通讯模块、保险丝、继电器等。
这些设备和元器件之间通过电线、电缆、连接器等连接在一起，构成一个完整的电路系统。
1. 电池组电池组是新能源汽车最核心的部件，也是最重要的能量储存装置。
电池组内部包含多个电池单体，电池单体之间通过电缆连接，形成串联或并联的电池组。
电池组的电压和容量直接影响着新能源汽车的续航里程和性能。
2. 电机电机是新能源汽车的动力源，通过电能驱动转子旋转，从而带动车轮运动。
电机的类型包括交流电机和直流电机，其中交流电机又分为异步电机和同步电机。
电机的功率和扭矩决定了新能源汽车的加速性能和行驶稳定性。
3. 控制器控制器是新能源汽车电路系统的核心控制部件，负责控制电机的启动、停止、调速、反转等动作。
控制器还可以监测电池组的电压、电流、温度等参数，确保电池组的安全运行。
4. 变频器变频器是将直流电转换成交流电的设备，可以实现电机的调速和控制。
变频器的工作原理是将直流电转换成高频交流电，再通过电子元器件进行调制和变换，最终得到所需的交流电信号。
5. 电源电源是新能源汽车电路系统的能量供应部件，一般由蓄电池和发电机组成。
蓄电池主要供应启动电流和辅助电器的电力需求，发电机则负责在行驶过程中为蓄电池充电。
6. 传感器传感器是新能源汽车电路系统的重要组成部件，可以检测车辆的各种参数，如转速、温度、压力、位置等。
传感器通过将检测到的信号转换成电信号，传输给控制器，从而实现对车辆的控制和管理。
7. 信号处理器信号处理器是新能源汽车电路系统的数据处理部件，可以对传感器采集到的电信号进行分析和处理，从而得到有用的控制信息。
汽车全车电路讲解！展开全文什么叫全车电路？将汽车电气各子系统：电源、起动、点火、照明信号、辅助电器等，用标准电器设备符号，通过开关、熔断丝、继电器（或ECU）及不同颜色、规格导线连接在一起，所构成的图—全车电路。
开关、电路保护装置一、点火开关1.控制项目：a.电源系统发电机励磁b.点火系统的低压电流通路c.起动系统的电磁开关d.部分辅助电器设备2.具有防盗功能的点火开关(1)对方向盘机械锁止(2)点火开关钥匙内设置电阻晶片结构：每把钥匙内设置不同电阻晶片：380～12300Ω。
点火开关钥匙除与锁体匹配之外，其内含晶片电阻值还必须与起动机控制电路匹配。
工作机理：当点火开关钥匙插入锁体并转到ST挡时，晶片电阻值被送到电子钥匙解码器，将出现两种情况：a.钥匙晶片电阻值与解码器中储存的电阻值一致时，解码器控制起动机工作，同时起动信号送至发动机ECU—控制开始喷油、点火。
b.钥匙晶片电阻值与解码器中储存的电阻值不一致时，解码器控制起动机不工作。
尽管锁体能够转到起动挡位，但发动机不会发动。
二、组合开关安装：转向柱上；功能：前照灯开关；变光开关；小灯开关；转向开关；紧急报警开关；雨刮开关；洗涤开关；喇叭按钮；巡航控制开关。
三、电路保护装置（一）熔断器（保险丝）易熔线（保险丝）：丰田5A发动机易熔线：中央配电盒，在仪表台下面或发动机室：在丰田5A发动机发动机室在丰田5A发动机仪表板下中央配电盒上：继电器、保险丝、线束分布连接器；桑塔纳中央配电盒（正面）：紫 Violet 3A红 Red 10A蓝 Blue 15A黄 Yellow 20A绿 Green 30A桑塔纳中央配电盒（反面）：（二）继电器1.四脚触点常开继电器2.四脚触点常闭继电器3.五脚继电器汽车导线、线束及插接器一、导线汽车用导线分为两类：高压线和低压线；1.低压导线截面积的正确选择根据用电设备的负载电流大小选择导线的截面积。
，一般原则为：a. 长时间工作的电气设备可选用实际载流量60%的导线；b.短时间工作的用电设备可选用实际载流量60%～100%之间的导线。

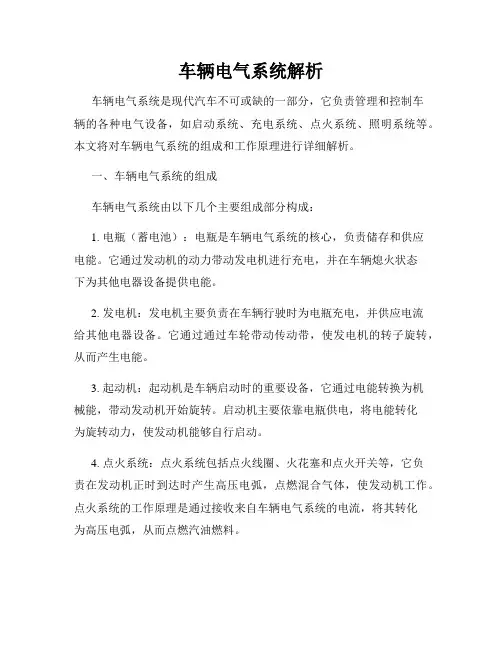

车辆电气系统解析车辆电气系统是现代汽车不可或缺的一部分，它负责管理和控制车辆的各种电气设备，如启动系统、充电系统、点火系统、照明系统等。
本文将对车辆电气系统的组成和工作原理进行详细解析。
一、车辆电气系统的组成车辆电气系统由以下几个主要组成部分构成：1. 电瓶（蓄电池）：电瓶是车辆电气系统的核心，负责储存和供应电能。
它通过发动机的动力带动发电机进行充电，并在车辆熄火状态下为其他电器设备提供电能。
2. 发电机：发电机主要负责在车辆行驶时为电瓶充电，并供应电流给其他电器设备。
它通过通过车轮带动传动带，使发电机的转子旋转，从而产生电能。
3. 起动机：起动机是车辆启动时的重要设备，它通过电能转换为机械能，带动发动机开始旋转。
启动机主要依靠电瓶供电，将电能转化为旋转动力，使发动机能够自行启动。
4. 点火系统：点火系统包括点火线圈、火花塞和点火开关等，它负责在发动机正时到达时产生高压电弧，点燃混合气体，使发动机工作。
点火系统的工作原理是通过接收来自车辆电气系统的电流，将其转化为高压电弧，从而点燃汽油燃料。
5. 照明系统：照明系统包括前灯、尾灯、转向灯等，用于车辆行驶过程中的照明和信号指示。
它们使用电能转换为光能，以提供明亮的照明效果和对其他车辆和行人的安全提示。
6. 仪表板和控制系统：车辆的仪表板和控制系统将各个部件的工作状态显示在驾驶员面前，并通过电信号控制车辆的各种操作。
这些系统通过传感器和电气线路的配合工作，提供关键信息和控制车辆的各种功能。
二、车辆电气系统的工作原理车辆电气系统的工作原理可以简单概括为以下几个步骤：1. 发动机启动：当驾驶员转动启动开关时，电瓶向起动机供电，起动机转动并带动发动机运转。
2. 发电和充电：当发动机运转时，发电机开始工作并向电瓶供电，同时为其他电器设备提供电能。
电瓶也会随着发电机的充电而储存能量。
3. 点火系统工作：发动机运转后，点火系统会根据发动机正时来进行点火，通过高压电弧点燃混合气体使发动机正常工作。
1一、整车电路的组成2汽车整车电路通常有电源电路、起动电路、点火电路、照明与灯光信号装3置电路、仪表信息系统电路、辅助装置电路和电子控制系统电路组成。
451、电源电路67也称充电电路，是由蓄电池、发电机、调节器及充电指示装置等组成的电8路，电能分配（配电）及电路保护器件也可归入这一电路。
9102、起动电路1112是由起动机、起动继电器、起动开关及起动保护电路组成的电路。
也可将13低温条件下起动预热的装置及其控制电路列入这一电路内。
14153、点火电路1617是汽油发动机汽车特有的电路。
它由点火线圈、分电器、电子点火控制器、18火花塞及点火开关组成。
微机控制的电子点火控制系统一般列入发动机电子控19制系统中。
214、照明与灯光信号装置电路2223是由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯、车内照明灯及有24关控制继电器和开关组成的电路。
25265、仪表信息系统电路2728是由仪表及其传感器、各种报警指示灯及控制器组成的电路。
29306、辅助装置电路3132是由为提高车辆安全安性、舒适性等而设置的各种电器装置组成的电路。
33辅助电器装置的种类随车型不同而有所差异，汽车档次越高，辅助电器装置越34完善。
一般包括风窗刮水及清洗装置、风窗除霜（防雾）装置、空调装置、音35响装置等。
较高级车型上还装有车窗电动举升装置、电控门锁、电动座椅调节36装置和电动遥控后视镜等。
电子控制安全气囊归入电子控制系统。
37387、电子控制系统电路40主要有发动机控制系统（包括燃油喷射、点火、排放等控制）、自动变速器41及恒速行驶控制系统、制动防抱死系统、安全气囊控制系统等电路组成。
4243二、三种电路图44451、布线图4647布线图识按照汽车电器在车身上的大体位置来进行布线的。
4849其特点是：全车的电器（即电器设备）数量明显且准确，电线的走向清楚，50有始有终，便于循线跟踪，查找起来比较方便。
它按线束编制将电线分配到各51条线束中去与各个插件的位置严格对号。
在各开关附近用表格法表示了开关的52接线与挡位控制关系，表示了熔断器与电线的连接关系，表明了电线的颜色与53截面积。
5455布线图的缺点：图上电线纵横交错，印制版面小则不易分辨,版面过大印装56受限制；读图、画图费时费力，不易抓住电路重点、难点；不易表达电路内部57结构与工作原理。
592、原理图6061◇ 整车电路原理图：6263为了生产与教学的需要，常常需要尽快找到某条电路的始末，以便确定故64障分析的路线。
在分析故障原因时，不能孤立地仅局限于某一部分，而要将这65一部分电路在整车电路中的位置及与相关电路的联系都表达出来。
整车电路图66的优点在于：6768（1）对全车电路有完整的概念，它既是一幅完整的全车电路图，又是一幅69互相联系的局部电路图。
重点难点突出、繁简适当。
7071（2）在此图上建立起电位高、低的概念：其负极“－”接地（俗称搭铁），72电位最低，可用图中的最下面一条线表示；正极“＋”电位最高，用最上面的73那条线表示。
电流的方向基本都是由上而下，路径是：电源正极“＋”→开关74→用电器→搭铁→电源负极“－”。
7576（3）大可能减少电线的曲折与交叉，布局合理，图面简洁、清晰，图形符77号考虑到元器件的外形与内部结构，便于读者联想、分析，易读、易画。
79（4）各局部电路（或称子系统）相互并联且关系清楚，发电机与蓄电池间、80各个子系统之间的连接点尽量保持原位，熔断器、开关及仪表等的接法基本上81与原图吻合。
8283◇ 局部电路原理图：8485为了弄清汽车电器的内部结构，各个部件之间相互连接的关系，弄懂某个86局部电路的工作原理，常从整车电路图中抽出某个需要研究的局部电路，参照87其他翔实的资料，必要时根据实地测绘、检查和试验记录，将重点部位进行放88大、绘制并加以说明。
这种电路图的用电器少、幅面小，看起来简单明了，易89读易绘；其缺点是只能了解电路的局部。
如图8－7所示为普桑发动机部分的电90路原理图。
91923、线束图9394整车电路线束图常用于汽车厂总装线和修理厂的连接、检修与配线。
线束95图主要表明电线束各用电器的连接部位、接线柱的标记、线头、插接器（连接96器）的形状及位置等，它是人们在汽车上能够实际接触到的汽车电路图。
这种97图一般不去详细描绘线束内部的电线走向，只将露在线束外面的线头与插接器98详细编号或用字母标记。
它是一种突出装配记号的电路表现形式，非常便于安99装、配线、检测与维修。
如果再将此图各线端都用序号、颜色准确无误地标注100出来，并与电路原理图和布线图结合起来使用，则会起到更大的作用且能收到101更好的效果。
102103三、一般汽车电路的接线规律104105汽车线路一般采用单线制、用电设备并联、负极搭铁、线路有颜色和编号106加以区分，并以点火开关为中心将全车电路分成几条主干线，即：蓄电池火线107（30号线）、附件火线（Acc线）、钥匙开关火线（15号线）。
108109（1）蓄电池火线（B线或30号线）110111从蓄电池正极引出直通熔断器盒，也有汽车的蓄电池火线接到起动机火线112接线柱上，再从那里引出较细的火线。
113114（2）点火仪表指示灯线（IG线或15号线）115116点火开关在ON（工作）和ST（起动）挡才有电的电线，必须有汽车钥匙才117能接通点火系统、预充磁、仪表系统、指示灯、信号系、电子控制系重要电路。
118119（3）专用线（Acc线或15A线）120121用于发动机不工作时需要接入的电器，如收放机、点烟器等。
点火开关单122独设置一挡予以供电，但发动机运行时收音机等仍需接入与点火仪表指示灯等123同时工作，所以点火开关触刀与触点的接触结构要作特殊设计。
124125（4）起动控制线（ST线或50号线）126127起动机主电路的控制开关（触盘）常用磁力开关来通断。
磁力开关的吸引128线圈、保持线圈可以由点火开关的起动挡控制。
大功率起动机的吸引、保持线129圈电流也很大（可达40~80A），容易烧蚀点火开关的“30－50”触点对，必须另130设起动机继电器（如东风、解放及三菱重型车）。
装有自动变速器的轿车，为了131保证空挡起动，常在50号线上串有空挡开关。
132133（5）搭铁线（接地线或31号线）134135汽车电路中，以元件和机体（车架）金属部分作为一根公共导线的接线方136法称为单线制，将机体与电器相接的部位称为搭铁或接地。
搭铁点分布在汽车137全身，由于不同金属相接（如铁、铜与铝、铅与铁），形成电极电位差，有些搭138铁部位容易沾染泥水、油污或生锈，有些搭铁部位是很薄的钣金件，都可能引139起搭铁不良，如灯不亮、仪表不起作用、喇叭不响等。
要将搭铁部位与火线接140点同等重视，所以现代汽车局部采用双线制，设有专门公共搭铁接点，编绘专141门搭铁线路图，堪与熔断器电路提纲图并列。
为了保证起动时减少线路接触压142降，蓄电池极桩夹头、车架与发动机机体都接上大截面积的搭铁线，并将接触143部位彻底除锈、去漆、拧紧。
144145四、读识电路图的一般要点146147（1）纵观“全车”，眼盯“局部”－由“集中”到“分散”。
148149全车电路一般都是由各个局部电路所构成，它表达了各个局部电路之间的150连接和控制关系。
要把局部电路从全车总图中分割出来，就必须掌握各个单元151电路的基本情况和接线规律。
152153汽车电路的基本特点是：单线制、负极搭铁、各用电器互相并联。
各单元154（局部）电路，例如电源系统、起动系统、点火系统、照明系统、信号系统、155仪表系统等都有其自身的一些特点，看电路要以其自身的特点为指导，去分解156并研究全车电路，这样做会少一些盲目性，能较快速、准确地识读汽车电路图。
157开始，必须认真地读几遍图注，对照线路图查看电器在车上的大概位置及数量，158电器的用途，有没有新颖独特的电器，如有，应加倍注意。
159160（2）抓住“开关”的作用－所控制的“对象”。
开关是控制电路通断的161关键，特别注意继电器不但是控制开关也是被控制对象。
162163（3）寻找电流的“回路”－控制对象的“通路”。
164165回路是最简单的电气学概念。
无论什么电器，要想正常工作（将电能转换166为其他形式的能），必须与电源（发电机或蓄电池）的正负两极构成通路。
即：167从电源的正极出发→通过用电器→回到同一电源的负极。
这个简单而重要的原168则无论在读什么电路图时都是必须用到的，在读汽车电路时却往往被忽略，理169不出头绪来。
