课题：第三章钢筋混凝土受弯构件
课型：理论课
教学目的与要求：
理解梁、板截面配筋的基本构造要求及钢筋的弯钩、锚固与连接要求。
教学重点、难点：
梁、板截面配筋的基本构造要求及钢筋的弯钩、锚固与连接要求。
采用教具、挂图：
复习、提问：
1、建筑钢材的分类及力学性质
2、混凝土的收缩、徐变及其影响因素
课堂小结：
通过练习，加深学生对极限状态实用设计表达式的理解，能正确套用公式。
作业：
预 习：2建筑结构材料
订正作业
课后分析：
授课过程
[新课导入]
前面已述及极限状态实用设计表达式，大家已经明确了公式的含义，本节将通过练习，加深对公式的理解，使大家能正确应用公式。
[新课内容] §3.1 构造要求
一、截面形式及尺寸
1.截面形式
梁：主要有矩形、Ｔ形、倒Ｔ形、Ｌ形、Ⅰ形、十字形、花篮形等。
板：一般为矩形、空心板、槽形板等。
梁、板的截面尺寸必须满足承载力、刚度和裂缝控制要求 ，同时还应满足模数，以利模板定型化。
（1）按刚度要求
梁、板的截面高度不宜小于规范所列数值。
（2）按模数要求
梁的截面高度h一般可取250、300…800、900、1000㎜等，h≤800mm时以50mm为模数，h＞800mm时以100mm为模数；矩形梁的截面宽度和T形截面的肋宽b宜采用100、120、150、180、200、220、250mm，大于250mm时以50mm为模数。梁适宜的截面高宽比h/b，矩形截面为2～3.5，T形截面为2.5～4。
按构造要求，现浇板的厚度不应小于表3.1.2的数值。
现 浇板的厚度一般取为10mm的倍数，工程中现浇板的常用厚度为60、70、80、100、120mm。
二、梁、板的配筋
（1）梁的配筋
梁中通常配置纵向受力钢筋、弯起钢筋、箍筋、架立钢筋等，构成钢筋骨架（图3.1.3），有时还配置纵向构造钢筋及相应的拉筋等。
① 纵向受力钢筋
课题：第三章钢筋混凝土受弯构件1
课型：理论课
教学目的与要求：
理解梁、板截面配筋的基本构造要求及钢筋的弯钩、锚固与连接要求。
教学重点、难点：
梁、板截面配筋的基本构造要求及钢筋的弯钩、锚固与连接要求。
采用教具、挂图：
复习、提问：
课堂小结：
1.梁、板截面配筋的基本构造要求;
2.钢筋的弯钩、锚固与连接要求。
作业：
预 习：§3.2.2；
思考题： 3.1、3.2 。
课后分析：
授课过程
[新课导入]受弯构件是建筑工程中应用最广泛的构件，梁、板是典型的受弯构件。
[新课内容]
§3.1 构造要求
一、 截面形式及尺寸
1.截面形式
梁：主要有矩形、Ｔ形、倒Ｔ形、Ｌ形、Ⅰ形、十字形、花篮形等。
板：一般为矩形、空心板、槽形板等。
2.梁、板的截面尺寸
梁、板的截面尺寸必须满足承载力、刚度和裂缝控制要求，同时还应满足模数，以利模板定型化
（1）按刚度要求
梁、板的截面高度不宜小于规范所列数值。
（2）按模数要求
梁的截面高度h一般可取250、300…800、900、1000㎜等，h≤800mm时以50mm为模数，h＞800mm时以100mm为模数；矩形梁的截面宽度和T形截面的肋宽b宜采用100、120、150、180、200、220、250mm，大于250mm时以50mm为模数。梁适宜的截面高宽比h/b，矩形截面为2～3.5，T形截面为2.5～4。
（3）按构造要求
现浇板的厚度不应小于规范所列的数值。现浇板的厚度一般取为10mm的倍数，工程中现浇板的常用厚度为60、70、80、100、120mm。
二、梁、板的配筋
（1）梁的配筋
梁中通常配置纵向受力钢筋、弯起钢筋、箍筋、架立钢筋等，构成钢筋骨架。
① 纵向受力钢筋
作用：配置在受拉区的纵向受力钢筋主要用来承受由弯矩在梁内产生的拉力，配置在受压区的纵向受力钢筋则是用来补充混凝土受压能力的不足。
结构设计原理 第三章 受弯构件 习题及答案
第三章 受弯构件正截面承载力
一、填空题
1、受弯构件正截面计算假定的受压区混凝土压应力分布图形中，0 ，cu 。
2、梁截面设计时，可取截面有效高度：一排钢筋时，h0h ；两排钢筋时，h0h 。
3、梁下部钢筋的最小净距为 mm及≥d上部钢筋的最小净距为 mm及≥。
4、适筋梁从加载到破坏可分为3个阶段，试选择填空：A、I；B、Ia；C、II；D、IIa；E、III；F、IIIa。①抗裂度计算以 阶段为依据；②使用阶段裂缝宽度和挠度计算以 阶段为依据；③承载能力计算以 阶段为依据。
5、受弯构件min是为了 ；max是为了 。 6、第一种T形截面梁的适用条件及第二种T形截面梁的适用条件中，不必验算的条件分别是 及 。
7、T形截面连续梁，跨中按 截面，而支座边按 截面计算。 8、界限相对受压区高度b需要根据 等假定求出。
9、单筋矩形截面梁所能承受的最大弯矩为 ，否则应 。 10、在理论上，T形截面梁，在M作用下，bf越大则受压区高度 。内力臂 ，因而可 受拉钢筋截面面积。
11、受弯构件正截面破坏形态有 、 、 3种。
12、板内分布筋的作用是：(1) ；(2) ；(3) 。 13、防止少筋破坏的条件是 ，防止超筋破坏的条件是 。
14、受弯构件的最小配筋率是 构件与 构件的界限配筋率，是根据 确定的。
15、双筋矩形截面梁正截面承载力计算公式的适用条件是：(1) 保证
时， ；(2) 保证 。当bh0时，说明 ，此时Mu= ，如M外Mu，则此构件 。
二、判断题
1、在梁的设计中，避免出现超筋破坏是通过构造措施来实现的。 2、在梁的设计中，避免出现少筋破坏是通过构造措施来实现的。 3、梁的曲率延性随配筋率的减少而提高，延性最好的是少筋梁。 4、要求梁的配筋率min是出于对混凝土随温度变化的变形和收缩变形的考虑。

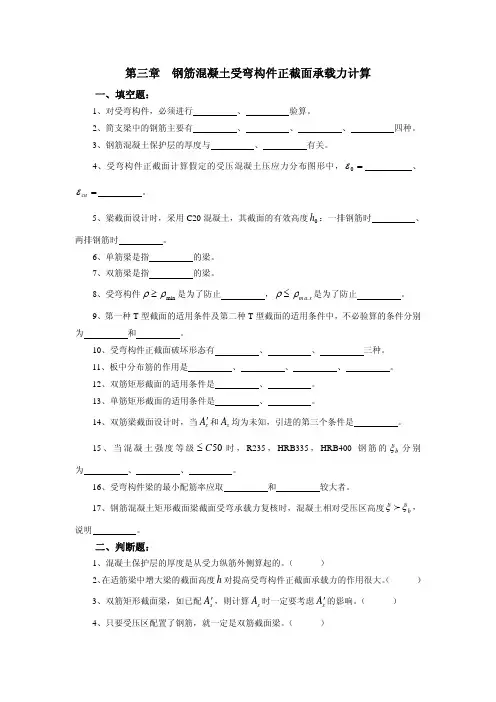

第三章 钢筋混凝土受弯构件正截面承载力计算
一、填空题：
1、对受弯构件，必须进行 、 验算。
2、简支梁中的钢筋主要有 、 、 、 四种。
3、钢筋混凝土保护层的厚度与 、 有关。
4、受弯构件正截面计算假定的受压混凝土压应力分布图形中，=
0ε
、
=
cuε
。
5、梁截面设计时，采用C20混凝土，其截面的有效高度
0h
：一排钢筋时 、
两排钢筋时 。
6、单筋梁是指 的梁。
7、双筋梁是指 的梁。
8、受弯构件
minρρ≥
是为了防止 ，
xam.ρρ≤
是为了防止 。
9、第一种T型截面的适用条件及第二种T型截面的适用条件中，不必验算的条件分别
为 和 。
10、受弯构件正截面破坏形态有 、 、 三种。
11、板中分布筋的作用是 、 、 、 。
12、双筋矩形截面的适用条件是 、 。
13、单筋矩形截面的适用条件是 、 。
14、双筋梁截面设计时，当
sA′
和
sA
均为未知，引进的第三个条件是 。
15、当混凝土强度等级50C≤
时，R235，HRB335，HRB400钢筋的
bξ
分别
为 、 、 。
16、受弯构件梁的最小配筋率应取 和 较大者。
17、钢筋混凝土矩形截面梁截面受弯承载力复核时，混凝土相对受压区高度
bξξ
，
说明 。
二、判断题：
1、混凝土保护层的厚度是从受力纵筋外侧算起的。（ ）
2、在适筋梁中增大梁的截面高度h
对提高受弯构件正截面承载力的作用很大。（ ）
3、双筋矩形截面梁，如已配
sA′
，则计算
sA
时一定要考虑
sA′
的影响。（ ）
4、只要受压区配置了钢筋，就一定是双筋截面梁。（ ）
5、受弯构件各截面必须同时作用有弯矩和剪力。（ ）
6、混凝土保护层的厚度是指箍筋的外皮至混凝土构件边缘的距离。（ ）
7、单筋矩形截面的配筋率为
bhA
s=ρ
。（ ）
三、选择题：
1、受弯构件是指（ ）。
A截面上有弯矩作用的构件 B截面上有剪力作用的构件 C截面上有弯矩和剪力作用
的构件 D截面上有弯矩、剪力、扭矩作用的构件
