轴承套加工工艺工艺卡片

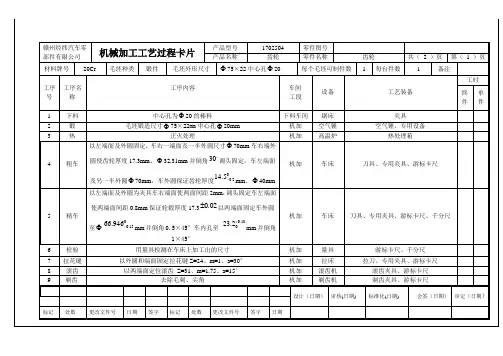

赣州经纬汽车零部件有限公司 机械加工工艺过程卡片 产品型号 1702504 零件图号

产品名称 齿轮 零件名称 齿轮 共（ 2 ）页 第（ 1 ）页

材料牌号 20Cr 毛坯种类 锻件 毛坯外形尺寸 75×22中心孔20 每个毛坯可制件数 1 每台件数 1 备注

工序号 工序名称 工序内容

车间

工段 设备 工艺装备 工时

终件 单件

1 下料 中心孔为20的棒料 下料车间 锯床 夹具

2 锻 毛坯锻造尺寸75×22mm中心孔20mm 机加 空气锤 空气锤、专用设备

3 热 正火处理 机加 高温炉 热处理箱

4 粗车 以左端面及外圆固定，车右一端面及一半外圆尺寸70mm车右端外圆使齿轮厚度17.3mm、32.31mm并倒角30调头固定，车左端面及另一半外圆70mm，车外圆保证齿轮厚度00.214.5mm、40mm 机加 车床 刀具、专用夹具、游标卡尺

5 精车 以左端面及外圆为夹具车右端面使两面间距2mm，调头固定车左端面使两端面间距0.8mm保证轮毂厚度17.30.02以两端面固定车外圆至00.1566.946mm并倒角0.5×45°车内孔至 0.13023.2mm并倒角1×45° 机加 车床 刀具、专用夹具、游标卡尺、千分尺

6 检验 用量具检测在车床上加工出的尺寸 机加 量具 游标卡尺、千分尺

7 拉花键 以外圆和端面固定拉花键Z=24、m=1、a=30° 机加 拉床 拉刀、专用夹具、游标卡尺

8 滚齿 以两端面定位滚齿 Z=31、m=1.75、a=15° 机加 滚齿机 滚齿夹具、游标卡尺

9 剃齿 去除毛刺、尖角 机加 剃齿机 剃齿夹具、游标卡尺

设计（日期） 审核(日期) 标准化(日期) 会签（日期） 审定（日期）

标记 处数 更改文件号 日期 签字 标记 处数 更改文件号 签字 日期

机械加工工艺过程卡片

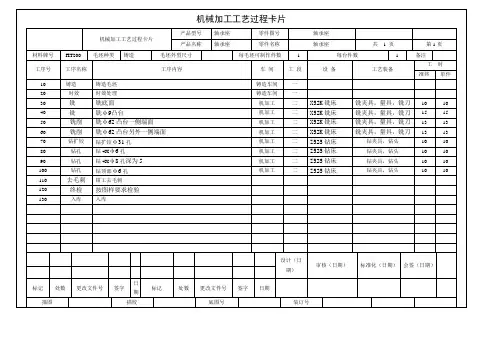

机械加工工艺过程卡片 产品型号 轴承座 零件图号 轴承座

产品名称 轴承座 零件名称 轴承座 共 1 页 第1页

材料牌号 HT200 毛坯种类 铸造 毛坯外型尺寸 每毛坯可制作件数 1 每台件数 1 备注

工序号 工序名称 工序内容 车 间 工 段 设 备 工艺装备 工 时

准终 单件

10 铸造 铸造毛坯 铸造车间 一

20 时效 时效处理 铸造车间 一

30 铣 铣底面 机加工 二 X52K铣床 铣夹具，量具，铣刀 10 10

40 铣 铣φ9凸台 机加工 二 X52K铣床 铣夹具，量具，铣刀 15 15

50 铣削 铣φ62凸台一侧端面 机加工 二 X52K铣床 铣夹具，量具，铣刀 13 13

60 铣削 铣φ62凸台另外一侧端面 机加工 二 X52K铣床 铣夹具，量具，铣刀 13 13

70 钻扩铰 钻扩铰φ31孔 机加工 二 Z525钻床 钻夹具，钻头 10 10

80 钻孔 钻4Xφ6孔 机加工 二 Z525钻床 钻夹具，钻头 10 10

90 钻孔 钻4Xφ8孔深为5 机加工 二 Z525钻床 钻夹具，钻头 10 10

100 钻孔 钻顶部φ6孔 机加工 二 Z525钻床 钻夹具，钻头 10 10

110 去毛刺 钳工去毛刺

120 终检 按图样要求检验

130 入库 入库

设计（日期） 审核（日期） 标准化（日期） 会签（日期）

标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期

描图 描校 底图号 装订号

.

精品 矩形齿花键套工件的机械加工工艺过程卡片

蚌埠学院 机械加工工艺路线卡片 产品型号 零件图号 1

产品名称 变速箱 零件名称 矩形齿花键套 共 1 页 第 1 页

材 料 牌 号 45钢 毛 坯 种 类 普通模锻 毛坯外形尺寸 Φ5059mmmm

Φ12518mmmm 每毛坯件数 2万件 每 台 件 数 1 备 注

工序号 工名

序称 工 序 内 容 车间 工段 设备 工 艺 装 备 工 时

准终 单件

1 下料 棒料Φ80mm×90m m 锯床

2 锻造 自由锻，锻造尺寸为Φ5061mmmm、Φ12518mmmm 锻床

3 热处理 正火处理

4 粗车 夹Φ45mm毛坯上一端外圆，车Φ120mm外圆及端面，直径方向留加工余量3mm，长度方向留加工余量3mm。 C6132 P10外圆车刀、游标卡尺 2.013min

5 粗车 倒头，夹Φ120mm外圆（实际工艺尺寸Φ123mm），并以大端面定位，车Φ45mm处毛坯外圆及端面，直径方向留加工余量3mm总长留加工余量2mm C6132 P10外圆车刀、游标卡尺 2.168min

6 热处理 调质处理28~32HRC。

7 精车 以Φ120mm外圆及右端面定位，装夹工件，车Φ45mm外圆及Φ120mm左侧面至图样尺寸。 C6132 P10外圆车刀、游标卡尺 2.342min

8 精车 倒头，夹Φ45mm外圆找正Φ120mm外圆左侧面。车Φ120mm外圆及右端各部至图样尺寸。 C6132 P10外圆车刀、游标卡尺 1.108min

9 钻 夹Φ45mm外圆找正Φ120mm外圆左侧面，装夹工件，钻Φ18mm，并扩孔至Φ0.10019ｍｍ，孔口倒角1×45 º。 Z3025 1.032min

1

附 录 姓名：

机械加工工艺卡片 产品型号 零件图号 指导老师：

产品名称 零件名称 拖垃机连杆 共21页 第1页

车间 工序号 工序名称 材料牌号

金工 铣两端面 45#

毛坯种类 毛坯尺寸 每毛坯可制件数 每件台数

模锻件 1 1

设备名称 设备型号 设备编号 同时加工件数

立式铣床 X52k 1

夹具编号 夹具名称 切削液

I 专用夹具

工步号

工步内容

工艺装备 主轴转速 切削速度 进给量 切削深度

进给次数 r/min m/min mm/r mm

1 铣连杆大小头两平面，每面留磨量0.5mm 硬质合金端铣刀 500 2.67 0.2 3 1

2

机械加工工艺卡片 产品型号 零件图号

产品名称 零件名称 拖垃机连杆 共21页 第2页

车间 工序号 工序名称 材料牌号

金工 粗磨 45#

毛坯种类 毛坯尺寸 每毛坯可制件数 每件台数

模锻件 1 1

设备名称 设备型号 设备编号 同时加工件数

磨床 M7350 1

夹具编号 夹具名称 切削液

I 专用夹具

工步号

工步内容

工艺装备 主轴转速 切削速度 进给量 切削深度

进给次数 r/min m/min mm/r mm

1 以一大平面定位，磨另一大平面，保证中心线对称，无标记面称为基面 砂轮；磁力吸盘 100 0.33 0.33 0.3 1

3

机械加工工艺卡片 产品型号 零件图号

产品名称 零件名称 拖垃机连杆 共21页 第3页

车间 工序号 工序名称 材料牌号

金工 钻 45#

毛坯种类 毛坯尺寸 每毛坯可制件数 每件台数

模锻件 1 1

设备名称 设备型号 设备编号 同时加工件数

摇臂钻床 Z3080 1

夹具编号 夹具名称 切削液

I 专用夹具

工步号

工步内容

工艺装备 主轴转速 切削速度 进给量 切削深度

进给次数
