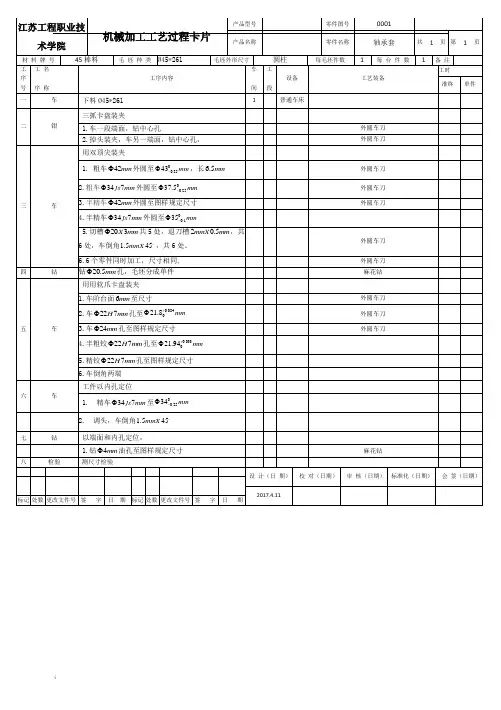

.; 江苏工程职业技术学院 机械加工工艺过程卡片 产品型号 零件图号 0001
产品名称 零件名称 轴承套 共 1 页 第 1 页
材 料 牌 号 45棒料 毛 坯 种 类 Ø45*261 毛坯外形尺寸 圆柱 每毛坯件数 1 每 台 件 数 1 备 注
工
序
号 工 名
序 称 工序内容 车
间 工
段 设备 工艺装备 工时
准终 单件
一 车 下料Ø45*261 1 普通车床
二 钳 三抓卡盘装夹
1.车一段端面，钻中心孔 外圆车刀
2.掉头装夹，车另一端面，钻中心孔， 外圆车刀
三 车 用双顶尖装夹
1. 粗车42mm外圆至00.2543mm，长6.5mm 外圆车刀
2.粗车347jsmm外圆至00.2537.5mm 外圆车刀
3.半精车42mm外圆至图样规定尺寸 外圆车刀
4.半精车347jsmm外圆至00.135mm
5.切槽203Xmm共5处，退刀槽20.5mmXmm，共6处，车倒角1.545mmX。，共6处。 外圆车刀
6.6个零件同时加工，尺寸相同, 外圆车刀
四 钻 钻20.5mm孔，毛坯分成单件 麻花钻
五 车 用用软爪卡盘装夹
1.车阶台面6mm至尺寸 外圆车刀
2.车227Hmm孔至0.084021.8mm 外圆车刀
3.车24mm孔至图样规定尺寸 外圆车刀
4.半粗铰227Hmm孔至0.033021.94mm
5.精铰227Hmm孔至图样规定尺寸
6.车倒角两端
六 车 工件以内孔定位
1. 精车347jsmm至00.2534mm
2. 调头，车倒角1.545mmX。
七 钻 以端面和内孔定位，
1.钻4mm油孔至图样规定尺寸 麻花钻
八 检验 测尺寸检验
设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）
2017.4.11 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期
