电力拖动控制线路与技能训练(总63页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式 1A 30A 25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B 4. A 8. B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。
如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。
2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。
当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。
说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。
3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。
（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。

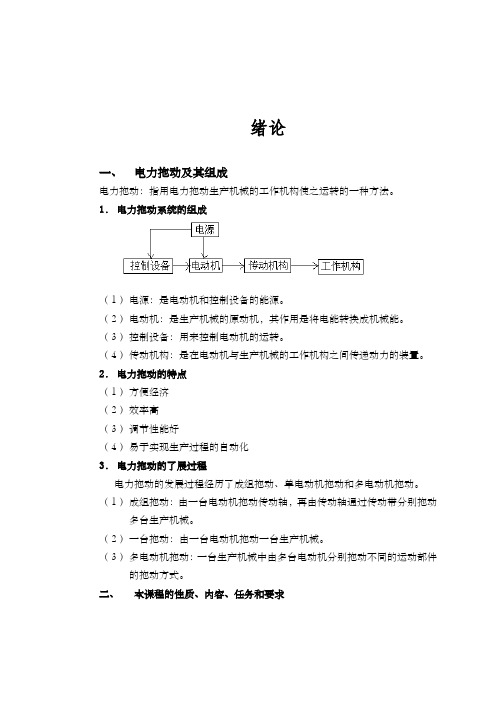

绪论一、电力拖动及其组成电力拖动：指用电力拖动生产机械的工作机构使之运转的一种方法。
1．电力拖动系统的组成（１）电源：是电动机和控制设备的能源。
（２）电动机：是生产机械的原动机，其作用是将电能转换成机械能。
（３）控制设备：用来控制电动机的运转。
（４）传动机构：是在电动机与生产机械的工作机构之间传递动力的装置。
2．电力拖动的特点（１）方便经济（２）效率高（３）调节性能好（４）易于实现生产过程的自动化3．电力拖动的了展过程电力拖动的发展过程经历了成组拖动、单电动机拖动和多电动机拖动。
（１）成组拖动：由一台电动机拖动传动轴，再由传动轴通过传动带分别拖动多台生产机械。
（２）一台拖动：由一台电动机拖动一台生产机械。
（３）多电动机拖动：一台生产机械中由多台电动机分别拖动不同的运动部件的拖动方式。
二、本课程的性质、内容、任务和要求第一单元常用低压电器及其拆装与维修概述电器：凡是根据外界特定的信号或要求，自动或手动接通和断开电路，断续或连续地改变电路参数，实现对电路或非电路现象的切换、控制、保护、检测和调节的电气设备均称为电器。
低压电器：工作在交流额定电压1200Ｖ及以下、直流额定电压1500V及以下的电器称为低压电器。
一、低压电器的分类、产品标准和常用术语１．分类２．低压电器的产品标准３．常用术语（１）通断时间：从电流开始在开关电器一个极流过瞬间起，到所有极的电弧最终熄灭瞬间为止的时间间隔。
（２）分断能力：开关电器在规定的条件下，能在给定的电压下分断的预期分断电流值。
二、低压电器型号组成形式见书Ｐ５课题一低压开关一、刀开关１．开启式负荷开关（胶盖刀开关、闸刀开关）（１）型号含义（２）结构（３）选用１）用于照明和电热负载时，选用额定电压220V或250V，额定电流不小于电路所有负载额定电流之和的两极开头。
２）用于控制电动机的直接启动和停止时，选用额定电压380V或500V，额定电流不小于电动机额定电流３倍的三极开关。
第一单元 低压电器一、低压电器的分类和常用术语。
电力拖动；是指用电动机拖动生产机械的工作机构，使之运转的一种方法。
电力拖动系统由控制设备、电动机、传动机构、工作机构组成。
二、 低压熔断器1、作用：短路保护2、符号：3、分类：RC1A 系列、RL1A 系列4、选用：不频繁启动I FUN =（~）I MN （I MN 为电机I N ）频繁启动 I FUN =（3~）I MN5、安装要求：低进高出（下进上出）三、低压开关1、用途：控制作用和保护作用2、结构：电磁脱扣器、热脱扣器、欠压脱扣器3、选用：断路器电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工作峰值电流：I ≥KI ST （K=1~7）四、主令电器1、按钮分类：停止按钮、启动按钮、复合按钮符号；原理：按下：常闭先断开常开后闭合；松开：常开先断开常闭后闭合。
型号：LA10-3H2、行程开关结构：P37符号：原理：撞压：常闭先断开常开后闭合；分开：常开先断开常闭后闭合。
五、接触器1、型号：CJT1-202、结构：3、符号：六、继电器1、作用：根据输入信号（电量或非电量）的变化，来接通或分断小电流电路（如控制电路），实现自动控制和保护电力拖动装置的电器。
2、分类：按输入信号的性质分：电压继电器、电流继电器、时间继电器、温度继电器、速度继电器、压力继电器按工作原理分：电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器、热继电器按输出方式分：有触点继电器、无触点继电器3、结构：任何一种继电器，都主要分为三个部分：感测机构：把感测到的电量或非电量传递给中间机构，并将它与预定值（整定值）相比较中间机构：当比较值达到预定值（过量或欠量时），使执行机构动作执行机构：执行动作一、电磁式继电器1、中间继电器：具有多组触头，所以当其他电器的触头数或触点容量不够时，可借助中间继电器作中间转换，来控制多个元件或回路。
2、电流继电器电流继电器：反映输入量为电流的继电器。
电力拖动控制线路与技能训练课件一、具有过载爱护的接触器自锁正转操纵线路1、电路图2、原理在接触器自锁正转操纵线路中，增加一只热继电器KH，构成了具有过载爱护的自锁正转操纵线路。
假设电动机在运行过程中，由于过载或其他缘故使电流超过额定值，热继电器的串接在主电路中的热元件因受热发生弯曲，通过传动机构使串接在操纵电路中的常闭触头分断，切断操纵电路。
接触器KM线圈失电，主触头和自锁触头分断，电动机M 失电停转。
在三相异步电动机操纵线路中，熔断器不能起到过载爱护的作用〔在低压电器操纵电路中能够〕，是因为三相异步电动机的启动电流远大于额定电流，假设用熔断器做过载爱护，那么在电动机启动时一定会熔断，因此只能选择额定电流较大的熔断器，用于短路爱护。
热继电器的动作时刻太长，不能用于短路爱护，只能用于过载爱护。
二、接触器联锁正反转操纵线路当一个接触器得电动作时，通过其辅助常闭触头使另一个接触器不能得电动作，接触器之间这种相互制约的作用叫做接触器联锁〔或互锁〕。
实现作用的辅助常闭触头称为联锁触头〔或互锁触头〕，联锁用符号〝 〞表示。
1、电路图2、工作原理：先合上开关QS。
按下SB1，KM1线圈得电，KM1自锁触头闭合自锁，KM1主触头闭合，同时KM1联锁触头分断对KM2联锁，电动机M启动连续正转，工作台向左运动，移至限定位置时，挡铁1碰撞位置开关SQ1，SQ1-1常闭触头先分断，KM1线圈失电KM1自锁触头分断解除自锁，KM1主触头分断，KM1联锁触头复原闭合解除联锁，电动机M失电停转，工作台停止左移，同时SQ1-2后闭合，使KM2自锁触头闭合自锁，KM2主触头闭合，同时KM2联锁触头分断对KM1联锁，电动机M启动连续反转，工作台右移〔SQ1触头复位〕，移至限定位置时，挡铁2碰撞位置开关SQ2，SQ2-1先分断，KM2线圈失电，KM2自锁触头分断解除自锁，KM2主触头分断，KM2联锁触头复原闭合解除联锁，电动机M失电停转，工作台停止左移，同时SQ2-2后闭合，使KM1自锁触头闭合自锁，KM1主触头闭合，同时KM1联锁触头分断对KM2联锁。
电动机M启动连续正转，工作台向左运动，以次循环动作使机床工作台实现自动往返动作。
三、位置操纵与自动往返操纵线路1、位置操纵线路利用生产机械运动部件上的挡铁与行程开关碰撞，使其触头动作来接通或断开电路，以实现对生产机械运动部件的搁置或行程的自动操纵的方法称为位置操纵，又称行程操纵或限位操纵。
实现这种操纵要求所依靠的要紧电器是行程开关。
利用生产机械运动部件上的挡铁与行程开关碰撞，使其触头动作来接通或断开电路，以实现对生产机械运动部件的位置或行程的自动操纵的方法称为位置操纵，又称行程操纵或限位操纵。
实现这种操纵要求所依靠的要紧电器是行程开关2、自动往返操纵线路四、顺序操纵与多地操纵线路一、顺序操纵线路要求几台电动机的启动或停止必须按一定的先后顺序来完成的操纵方式，叫做电动机的顺序操纵。
1、主电路实现顺序操纵线路的特点是电动机M2的主电路接在KM主触头的下面。
2、操纵电路实现顺序操纵二、多地操纵能在两地或多地操纵同一台电动机的操纵方式叫做电动机的多地操纵。
对三地或多地操纵，只要把各地的启动按钮并接、停止按钮串接就能够实现。
复习三、电动机的差不多操纵线路〔二〕一、三相异步电动机的降压启动操纵线路直截了当起动是一种简单、可靠、经济的起动方法，但电动机起动电流Ist为额定电流IN的4~7倍。
过大的起动电流一方面会造成电网电压显著下降，直截了当阻碍在同一电网工作的其他电动机及用电设备正常运行；另一方面电动机频繁起动会严峻发热，加速线圈老化，缩短电动机的寿命。
1、鼠笼异步电动机定子绕组串接电阻降压启动操纵线路电动机启动电阻的短接时刻由时刻继电器自动操纵。
串电阻降压启动操纵线路2.定子串自耦变压器〔TM〕降压启动操纵〔1〕自耦变压器降压启动的方法自耦变压器降压启动是指电动机启动时利用自耦变压器来降低加在电动机定子绕组上的启动电压。
待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。
这种降压启动分为手动操纵和自动操纵两种。
接线：自耦变压器的高压边投入电网，低压边接至电动机，有几个不同电压比的分接头供选择。
特点：设自耦变压器的变比为K，原边电压为U1，副边电压U2=U1/K，副边电流I2〔即通过电动机定子绕组的线电流〕也按正比减小。
又因为变压器原副边的电流关系I1=I2/K，可见原边的电流〔即电源供给电动机的启动电流〕比直截了当流过电动机定子绕组的要小，即现在电源供给电动机的启动电流为直截了当启动时1/K2倍。
由于电压降低为1/K倍，因此电动机的转矩也降为1/K2倍。
自耦变压器副边有2～3组抽头，如二次电压分别为原边电压的80%、60%、40%。
自耦变压器降压启动优点：能够按承诺的启动电流和所需的启动转矩来选择自耦变压器的不同抽头实现降压启动，而且不论电动机的定子绕组采纳Y或Δ接法都能够使用。
缺点：设备体积大，投资较贵。
〔2〕自耦变压器降压启动操纵线路自耦变压器降压启动操纵线路如以下图所示。
定子串自耦变压器降压启动操纵线路3.星形—三角形(Y-△)降压启动操纵〔1〕星形—三角形(Y-△)降压启动的方法星形—三角形降压启动是指电动机启动时，把定子绕组接成星形(Y)，以降低启动电压，限制启动电流；待电动机启动后，再把定子绕组改接成三角形(△)，使电动机全压运行。
只有正常运行时定子绕组作三角形(△)联接的异步电动机才可采纳这种降压启动方法。
电动机启动时，接成星形，加在每相定子绕组上的启动电压只有三角形接法直截了当启动时的，启动电流为直截了当采纳三角形接法时的1/3，启动转矩也只有三角形接法直截了时为Δ接法的电动机，降压比固定，有时不能满足启动要求。
〔2〕星形—三角形(Y-△)降压启动操纵线路操纵线路及电路组成：三相异步电动机的Y—Δ降压启动操纵线路如以下图所示，它要紧有以下元器件组成：三相异步电动机的Y—Δ降压启动操纵线路①起动按钮SB2：手动按钮开关，可操纵电动机的起动运行。
②停止按钮SB1：手动按钮开关，可操纵电动机的停止运行。
③主交流接触器KM1：电动机主运行回路用接触器，起动时通过电动机起动电流。
④Y形连接的交流接触器KM3：用于电动机起动时作Y形连接的交流接触器，起动终止后停止工作。
⑤Δ形连接的交流接触器KM2：用于电动机起动终止后复原Δ形连接作正常运行的接触器。
⑥时刻继电器KT：操纵Y—Δ变换起动的起动过程时刻〔电动机起动时刻〕，即电动机从起动开始到额定转速及运行正常后所需的时刻。
二、三相异步电动机的制动操纵线路1．机械制动(1)电磁抱闸断电制动操纵电路(2)电磁抱闸通电制动操纵电路2．电力制动电动机在切断电源的同时给电动机一个和实际转向相反的电磁力矩(制动力矩)使电动迅速停止的方法。
最常用的方法有：反接制动和能耗制动。
(1)反接制动。
在电动机切断正常运转电源的同时改变电动机定子绕组的电源相序，使之有反转趋势而产生较大的制动力矩的方法。
反接制动的实质：使电动机欲反转而制动，因此当电动机的转速接近零时，应赶忙切断反接转制动电源，否那么电动机会反转。
实际操纵中采纳速度继电器来自动切除制动电源。
(2)能耗制动。
电动机切断交流电源的同时给定子绕组的任意二相加一直流电源，以产生静止磁场，依靠转子的惯性转动切割该静止磁场产生制动力矩的方法。
四、绕线转子异步电动机的操纵线路绕线式异步电动机与鼠笼式异步电动机的要紧区别是绕线式异步电动机的转子采纳三相对称绕组，启动时通常采纳转子串电阻启动，或者是采纳频敏变阻器启动。
一、绕线式异步电动机转子串电阻启动1.方法启动时，在绕线式异步电动机的转子回路中串入合适的三相对称电阻，假如正确选取电阻器的电阻值，使转子回路的总电阻值R2=X20，由前面分析可知，现在Sm=1，即最大转矩产生在电动机启动瞬时，从而缩短起动时刻，达到减小启动电流增大启动转矩的目的。
随着电动机转速的升高，可变电阻逐级减小。
启动完毕后，可变电阻减小到零，转子绕组被直截了当短接，电动机便在额定状态下运行。
课题十 并励直流电动机的差不多操纵线路 直流电动机的优点：启动转矩大，调速范广，调速成精度高，能够实现无级平滑调速，能够频繁启动。
直流电动机适用场合：要求启动转矩大、能实现无级平滑调速的生产机械。
〔如：高精度金属切削机床、扎钢机、造纸机、龙门刨床、电力机车等〕直流电动机的分类：依据：主磁极绕组与电枢绕组接线方式。
类型 电路If 与Ia 关系 特性 受负载阻碍 应用他励 式无关硬不受负载阻碍适于负载变化不大，转速要求稳固的场合。
并 励 式I f ≈5%Ia硬几乎不受阻碍串 励 式I f=Ia 软 阻碍较大空载轻载易飞车TST 大，过载能力强，适于起重机、电动机车复 励 式Ia= I f1+ I f2较软受负载阻碍适于轻载空载，负载变化大的场合一、启动操纵线路Ia=Ra EaU启动方法：电枢回路串电阻启动〔并励、他励〕 降低电源电启动〔并励〕 1．手动启动操纵线路设备：BQ3直流电动机启动变阻器。
P220：图2-852．电枢回路串电阻二级启动操纵线路 P221，图2-863．型号C表示车床，A表示第一次重大改进，6表示落地及一般车床，1表示一般车床，40是机床主参数，回转直径为400毫米。
附：车床第一位数字的含义，0表示外表车床，1表示单轴自动车床，2表示多轴自动半自动车床，3表示六角车床，4表示曲轴及凸轮轴车床，5表示立式车床，6表示落地及一般车床，7表示多刀及仿形车床，8表示轮、轴、锭、辊及铲齿车床，9表示其他车床。
落地及一般车床中第二位数字的含义：0为落地车床，1为一般车床，2为马鞍车床，3为无丝杠车床，4为卡盘车床，5为球面车床。
二、CA6140车床的要紧运动形式及操纵要求1．主运动四、CA6140车床常见电气故障分析与检修方法对线路讲解课题二、CA6140车床电气操纵线路课题二、CA6140车床电气操纵线路课题二、CA6140车床电气操纵线路课题二、CA6140车床电气操纵线路。
