焊接工艺评定及焊工技能

焊接工艺评定概述焊接工艺评定是通过对某种特定焊接方法的操作者进行技能考核和性能测试，以评估其在特定焊接任务中的能力和可靠性。

焊接工艺评定一般包括两个方面的考核内容：1.焊接操作者的焊接技能考核，包括焊接姿势、焊接速度、焊接平稳性等；2.焊接接头的性能测试，包括焊缝的强度、密封性、耐冲击性等。

通过对焊接工艺的评定，可以确保焊接操作者具备适当的技能和能力，提高焊接接头的质量和可靠性。

焊接工艺评定的步骤焊接工艺评定的过程一般分为以下几个步骤：1.准备工作：在进行焊接工艺评定之前，需要进行一些准备工作。

首先是选择适当的焊接方法和焊材，根据需要焊接的材料和接头类型，选择合适的焊接电流、焊接参数等。

其次是准备焊接设备和工具，确保其状态良好，符合安全规范。

2.进行焊接操作：根据评定要求，操作者进行焊接操作。

焊接操作者需要按照规定的焊接方法、焊接参数和焊接顺序进行操作。

在焊接过程中，需要注意焊接速度、焊接稳定性等因素，确保焊接接头的质量。

3.焊接接头的测试：完成焊接后，需要对焊接接头进行性能测试。

常用的焊接接头测试方法包括拉伸试验、冲击试验、硬度测试等。

通过这些测试可以评估焊接接头的强度、韧性和可靠性。

4.评估结果：根据焊接操作者的焊接技能和焊接接头的性能测试结果，对其进行评估。

评估结果可以分为合格和不合格两种情况。

焊接工艺评定的重要性焊接工艺评定在焊接行业中具有重要的意义和作用：1.保证焊接质量：焊接工艺评定可以确保焊接操作者具备适当的焊接技能，以及进行焊接操作的能力。

通过评定，可以排除操作者技能不足或无经验的情况，从而保证焊接接头的质量。

2.提高生产效率：焊接工艺评定可以帮助焊接操作者熟练掌握焊接技术和方法，提高焊接速度和效率。

提高生产效率可以减少生产成本，提高企业的竞争力。

3.增加产品可靠性：焊接工艺评定可以评估焊接接头的性能，确保其具备足够的强度和可靠性。

提高产品的可靠性可以减少产品故障率，提升产品的品质和声誉。

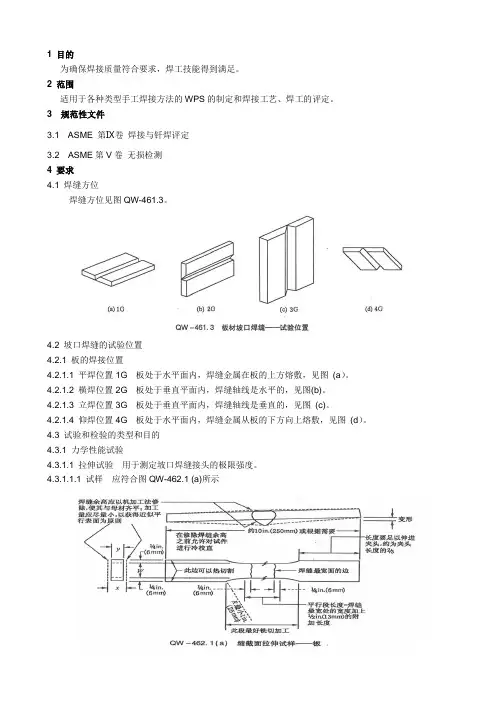

1 目的为确保焊接质量符合要求，焊工技能得到满足。

2 范围适用于各种类型手工焊接方法的WPS的制定和焊接工艺、焊工的评定。

3 规范性文件3.1 ASME 第Ⅸ卷焊接与钎焊评定3.2 ASME第V卷无损检测4 要求4.1 焊缝方位焊缝方位见图QW-461.3。

4.2 坡口焊缝的试验位置4.2.1 板的焊接位置4.2.1.1 平焊位置1G 板处于水平面内，焊缝金属在板的上方熔敷，见图(a）。

4.2.1.2 横焊位置2G 板处于垂直平面内，焊缝轴线是水平的，见图(b)。

4.2.1.3 立焊位置3G 板处于垂直平面内，焊缝轴线是垂直的，见图(c)。

4.2.1.4 仰焊位置4G 板处于水平面内，焊缝金属从板的下方向上熔敷，见图(d）。

4.3 试验和检验的类型和目的4.3.1 力学性能试验4.3.1.1 拉伸试验用于测定坡口焊缝接头的极限强度。

4.3.1.1.1 试样应符合图QW-462.1 (a)所示缩截面试样—板材符合ASME 第Ⅸ卷图QW-462.1 (a)中规定的缩截面试样，可用于所有厚度的板材的拉伸试验。

对于厚度不大于1in（25mm）的板材，每个要求的试样均应采用全板厚试样。

对于厚度大于1in（25mm）的板材，可采用全板厚试样或多个试样。

当采用多个试样代替全板厚试样时，应把每组试样看成相当于一个要求做拉伸试验的全板厚单个试样。

总之，应把要求代表某一位置的焊缝全厚度的所有试样组成一组。

当需要多个试样时，应将整个厚度用机械方法分割成能够在现有设备中进行试验的大小接近相等的最少条款，对一组中的每个试样进行试验时，均应符合4.3.1.1.3 的要求。

4.3.1.1.2 程序试样应在拉伸截荷下断裂。

抗拉强度的计算是试样的极限总载荷除以加载前通过实测计算的最小横截面积。

4.3.1.1.3 合格标准试样的抗拉强度不小于：母材的规定最小抗拉强度；或如母材是由两种规定最小抗拉强度不同的材料组成，则取较小值；或焊缝金属的规定最小抗拉强度，此条适用于允许使用室温强度低于母材的焊缝金属；如果试样断在焊缝或熔合线以外的母材上，只要强度低于母材规定最小抗拉强度的量不超过5%，可以认为试验满足要求。

焊接工艺评定方案焊接工艺评定方案一、前言在现代工业生产中，焊接加工已经成为了一个重要的工艺。

然而，不同的焊接工艺在加工时所需的焊接机器、设备和工艺参数等都有着一定的差异，这就需要在生产前对焊接工艺进行评定，以确保实际加工的焊接质量符合规定的标准。

本文旨在介绍焊接工艺评定方案。

二、焊接工艺评定的目的焊接工艺评定的目的是为了确保加工出的焊接质量满足标准规定，同时也是为了检测和评估不同的焊接工艺是否能够满足生产的需求。

如果焊接工艺本身存在问题，那么加工出来的焊接件也会存在缺陷和瑕疵。

因此，加工前对焊接工艺进行评定十分重要。

三、焊接工艺评定方案1.确定评定标准在进行焊接工艺评定之前，首先需要明确焊接产品所需的焊接标准和规范。

焊接标准一般有国内标准和国际标准，同时也有行业标准和公司标准。

对于同一种产品，不同的标准和规范之间可能会存在差异，这些差异必须在评定时加以注意。

2.选择取样件针对焊接产品的技术特点和规格，从批量生产的焊接件中随机抽样一定数量的代表性焊接件进行评定。

选取的焊接件应该包含典型、最小和最大的焊接母材、焊丝规格、板材厚度等因素，以便测试结果的全面性和代表性。

3.制作试样选定焊接样品后，需要按照评定标准中规定的焊接工艺和参数来制作试样。

在制样时，需要对所有的焊接参数进行仔细测量，例如焊接电流、电压、焊接时间、焊接速度等。

同时，还要对板材和焊丝进行检测，评估其质量是否符合标准要求。

4.焊接质量评估在制作试样之后，需要对焊接质量进行全面评估。

评估应该包括外观缺陷、焊缝直线度、焊缝内部质量等方面。

外观缺陷通常包括焊缝高度差、裂纹、气孔等，焊缝直线度应该在规定的误差范围内，焊缝内部质量包括焊缝强度、硬度、裂纹及其他缺陷等。

5.设定评定方案在评估焊接质量之后，根据评估结果来设定评定方案。

在评定方案中，需要明确合格标准的要求，并对所选定的焊接工艺进行评价，建立焊接参数的优化模型，并针对不同的实际应用情况，制定相应的焊接工艺和评定标准。

焊接工艺评定及焊工技能评定焊接工艺评定及焊工技能评定是对焊接工艺和焊工技能进行评估和确认的过程。

通过这个评定过程，可以确保焊接工艺和焊工的水平符合相关标准和要求，从而保证焊接质量和安全性。

焊接工艺评定是针对特定的焊接工艺进行的评估，目的是确定焊接参数、焊接材料、热处理等的适宜性和可行性。

评定工作一般包括焊接试样的制备、焊接试验、试样的力学性能测试等环节。

评定过程中需要根据标准要求来制定相应的工艺参数，确保焊接的质量和性能达到标准规定。

焊工技能评定是对焊工的焊接技能进行的评估，目的是确认焊工的技术水平和焊接能力。

评定工作一般包括焊工的理论知识考核和实际焊接操作的测试。

评定过程中，焊工需要展示其焊接基本操作的熟练程度，包括焊接姿势、焊接操作规范、焊接缺陷的控制等。

评定的结果可以作为焊工的聘用和晋升的依据。

焊接工艺评定和焊工技能评定的结果是具有法律效力的，一旦通过评定，焊工就具备了相应标准与要求的焊接能力和技能，可以为企业提供技术支持和保障。

同时，评定结果也可以作为焊接质量检测和验收的依据，确保焊接产品质量符合相关标准和规范。

总之，焊接工艺评定和焊工技能评定是保证焊接质量和安全的重要环节。

通过对焊接工艺和焊工的评定，可以确保焊接质量符合要求，为企业提供技术保障，同时也提高了焊工的职业素质和市场竞争力。

焊接工艺评定：焊接工艺评定是一项重要的质量控制和管理工作，它对于提高焊接质量、确保焊接性能具有至关重要的意义。

焊接工艺评定通常需要按照相关技术标准来进行，例如国家标准、行业标准、企业标准等。

评定的过程包括焊接试样的制备、焊接参数的确定、焊接试验和试样的力学性能测试等环节。

首先，在焊接工艺评定中，需要制备一定数量的焊接试样。

这些试样的制备要求严格，需要符合特定标准的要求，例如焊接接头形状、尺寸、接头几何形状等。

试样的制备过程中需要严格控制工艺参数和操作规范，以确保试样的质量和一致性。

然后，根据标准要求制定相应的焊接工艺参数。
