计算机控制课程设计温度控制系统的设计与实现

计算机控制技术课程设计任务书题目：基于数字 PID 的电加热炉温度控制系统设计设计内容电阻加热炉用于合金钢产品热力特性实验，电加热炉用电炉丝提供功率，使其在预定的时问内将炉内温度稳定到给定的温度值。

在木控制对象电阻加热炉功率为 8Kw ，由 220V 交流电源供电，采用双向可控硅进行控制。

本设计针对一个温区进行温度控制，要求控制温度范困 50-350 ℃ ，保温阶段温度控制精度为土 l ℃ ．选择和合适的传感器，计算机输出信号经转换后通过双向可控硅控制器控制加热电阻两端的电压。

其对象温控数学模型为：1)(+=-s T e K s G d sd τ 其中：时间常数T d = 350 秒放大系数 K d = 50滞后时间T d = 10 秒控制算法选用PID 控制。

设计步骤一、总体方案设计二、控制系统的建模和数字控制器设计三、硬件的设计和实现1、选择计算机机型（采用51内核的单片机）；2、 设计支持计算机工作的外围电路（ EPROM , RAM 、I/O 端口 、键盘、显示接口电路等）3、设计输入信号接口电路；4、设计D/A 转换和电流驱动接口电路；5、其它相关电路的设计或方案（电源、通信等）四、软件设计1、分配系统资源，编写系统初始化和主程序模块框图；2编写A/D 转换和温度检测子程序枢图；3、编写控制程序和 D/A 转换控制子程序模块粗图；4、其它程序模块（显示与键盘等处理程序）枢图。

五、编写课程设计说明书，绘制完整的系统电路图（ A3 幅面）。

课程设计说明书要求1 ．课程设计说明书应书写认真．字迹工稚，论文格式参考国家正式出版的书籍和论文编排。

2 ．论理正确、逻辑性强、文理通顾、层次分明、表达确切，并提出自己的见解和观点。

3 ．课程设计说明书应有目录、摘要、序言、主干内容（按章节编写）、主要结论和参考书，附录应有系统方枢图和电路原理图。

4 ．课程设计说明书应包括按上述设计步骤进行设计的分析和思考内容和引用的相关知识．摘要单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。

目录一课程设计内容任务 (3)二对课设任务的解读 (3)三系统结构模型框图 (3)四各部分程序流程图 (4)五数字控制器设计 (5)六系统仿真 (6)七抗干扰性分析 (11)八硬件设计 (13)九系统设计硬件元素选型 (14)十心得体会.............................................................................. 16 十一参考文献 (16)附硬件设计图一、课程设计内容任务1、针对一个具有大纯时延时间的一阶惯性环节 (G(s=K*e-θs/(Ts+1温度控制系统和给定的系统性能指标, (工程要求相角裕度为 30~60,幅值裕度 >6dB;要求测量范围 -50℃~ 200℃,测量精度 0.5%,分辨率 0.2℃;2、书面设计一个计算机控制系统的硬件布线连接图,并转化为系统结构图;3、选择一种控制算法并借助软件工程知识编写程序流程图;4、用 MATLAB 和 SIMULINK 进行仿真分析和验证;K=10*log(C*C-sqrt(C,rand(‘state’,C,T=rand(1, θ=0或 T/2, C 为学号的后 3位数,如:C=325, K=115.7, T=0.9824, θ=0或 0.4912;5、进行可靠性和抗干扰性的分析;6、书写设计体会和心得。

二、对课设任务的理解和分析1、该任务是针对一个特定的控制对象进行可靠性和稳定性控制,选取实际生活中常见的温度为控制对象;2、该任务只需要一个控制对象,进行可靠性和抗干扰性分析时设定随机干扰量, 观察仿真图形和性能,故可以选取简单回路控制系统模型进行设计;3、硬件设计过程采取分步设计,由局部到整体,主要有温度检测模块、输入通道部分、输出通道部分、接口扩展部分、晶振和复位电路模块、调压触发电路、数码管显示等; 4、取θ= T/2, 大纯时延系统的控制算法有多种,根据其特定性能,本设计在 PID 算法和达林算法之间权衡之后做出选择,最终采用达林控制算法来实现系统控制,取期望闭环传递函数 H(s,求解出数字控制器 D(z及其差分方程;5、编写程序流程图,采取正确的思路和方法,包括主程序流程图、 8155初始化、滤波、键盘输入、达林算法、延时等;6、仿真分析和验证过程采用 MATLAB 和 SIMULINK 实现,主要针对仿真性能调节系统参数, 并结合典型输入信号的随机干扰进行可靠性、稳定性和抗干扰性分析。

合肥工业大学《计算机控制技术》课程设计——电阻炉温度控制系统设计学院专业姓名学号＿_＿__＿_ _＿＿＿____ ＿完成时间摘要:电阻炉的类型根据其热量产生的方式不同，可分为间接加热式和直接加热式两大类。

间接加热式电阻炉,就是在炉子内部有专用的电阻材料制作的加热元件,电流通过加热元件时产生热量,再通过热的传导、对流、辐射而使放置在炉中的炉料被加热。

直接加热式电阻炉,是将电源直接接在所需加热的材料上,让强大的电流直接流过所需加热的材料，使材料本身发热从而达到加热的效果。

工业电阻炉,大部分采用间接加热式，只有一小部分采用直接加热式。

由于电阻炉具有热效率高、热量损失小、加热方式简单、温度场分布均匀、环保等优点，应用十分广泛.关键词:炉温控制；高效率;加热一、总体方案设计本次课程设计主要就是使用计算机以及相应的部件组成电阻炉炉温的自动控制系统，从而使系统达到工艺要求的性能指标。

１、设计内容及要求电阻加热炉用于合金钢产品热力特性实验，电加热炉用电炉丝提供功率,使其在预定的时间内将炉内温度稳定到给定的温度值。

在本控制对象电阻加热炉功率为8KW，有220Ｖ交流电源供电,采用双向可控硅进行控制。

２、工艺要求及要求实现的基本功能本系统中所选用的加热炉为间接加热式电阻炉，控制要求为采用一台主机控制8个同样规格的电阻炉温度;电炉额定功率为20 kＷ；)恒温正常工作温度为１000℃,控温精度为±１%;电阻炉温度按预定的规律变化,超调量应尽可能小，且具有良好的稳定性;具有温度、曲线自动显示和打印功能，显示精度为±１℃;具有报警、参数设定、温度曲线修改设置等功能。

3、控制系统整体设计电阻炉温度计算机控制系统主要由主机、温度检测装置、A/D转换器、执行机构及辅助电路组成.系统中主机可以选用工业控制计算机、单片微型计算机或可编程序控制器中的一种作为控制器,再根据系统控制要求,选择一种合理的控制算法对电阻炉温度进行控制。

计算机控制技术课程设计任务书题目：基于数字 PID 的电加热炉温度控制系统设计设计内容电阻加热炉用于合金钢产品热力特性实验，电加热炉用电炉丝提供功率，使其在预定的时问内将炉内温度稳定到给定的温度值。

在木控制对象电阻加热炉功率为 8Kw ，由 220V 交流电源供电，采用双向可控硅进行控制。

本设计针对一个温区进行温度控制，要求控制温度范困 50-350 ℃ ，保温阶段温度控制精度为土 l ℃ ．选择和合适的传感器，计算机输出信号经转换后通过双向可控硅控制器控制加热电阻两端的电压。

其对象温控数学模型为：1)(+=-s T e K s G d sd τ 其中：时间常数T d = 350 秒放大系数 K d = 50滞后时间T d = 10 秒控制算法选用PID 控制。

设计步骤一、总体方案设计二、控制系统的建模和数字控制器设计三、硬件的设计和实现1、选择计算机机型（采用51内核的单片机）；2、 设计支持计算机工作的外围电路（ EPROM , RAM 、I/O 端口 、键盘、显示接口电路等）3、设计输入信号接口电路；4、设计D/A 转换和电流驱动接口电路；5、其它相关电路的设计或方案（电源、通信等）四、软件设计1、分配系统资源，编写系统初始化和主程序模块框图；2编写A/D 转换和温度检测子程序枢图；3、编写控制程序和 D/A 转换控制子程序模块粗图；4、其它程序模块（显示与键盘等处理程序）枢图。

五、编写课程设计说明书，绘制完整的系统电路图（ A3 幅面）。

课程设计说明书要求1 ．课程设计说明书应书写认真．字迹工稚，论文格式参考国家正式出版的书籍和论文编排。

2 ．论理正确、逻辑性强、文理通顾、层次分明、表达确切，并提出自己的见解和观点。

3 ．课程设计说明书应有目录、摘要、序言、主干内容（按章节编写）、主要结论和参考书，附录应有系统方枢图和电路原理图。

4 ．课程设计说明书应包括按上述设计步骤进行设计的分析和思考内容和引用的相关知识．摘要单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。

一、控制对象：1.2.1 被控对象本次设计为软件仿真，通过PID算法控制系统在单位阶跃信号u(t)的激励下产生的零状态响应。

传递函数表达式为：1.2.2 设计规定规定系统可以快速响应，并且可以迅速达成盼望的输出值。

本次设计选用PID控制算法，PID控制器由比例控制单元P、积分控制单元I和微分控制单元D组成。

其输入与输出的关系为式中，为比例系数；为积分时间常数；为微分时间常数。

二、控制规定分析：设定目的温度，使温度呈单位阶跃形式在目的温度处趋于震荡稳定。

使系统可以在任意设定的目的温度下，从现有温度达成目的温度，并趋于稳定状态。

三、可行性分析:参考国内外的技术资料，可以通过计算机仿真技术实现该模拟温度闭环控制系统；运用C语言实现基于PID算法的模拟温度闭环控制系统。

四、总体设计：4.1控制系统组成控制系统框图如图1所示。

图1 控制系统框图4.2工作原理：在图1 所示系统中，D(z)为该系统的被控对象，零状态下，输入为单位阶跃信号R 的输出反馈给输入。

在参数给定值R的情况下，给定值R 与反馈值比较得到偏差，通过PID 调节器运算产生相应的控制量，PID 调节器的输出作为被控对象的输入信号，是输入的数值稳定在给定值R 。

4.3模拟PID 控制算法原理：在模拟系统中PID 算法的表达式为：式中，P(t)为调节器输出信号，e(t)为调节器偏差信号，它等于测量值与给定值之差；Kp 为调节器的比例系数，1/T1为调节器的积分时间， Td 为调节器的微分时间。

在计算机控制系统中，必须对上式进行离散化使其成为数字式的差分方程。

将积分式和微分项近似用求和及增量式表达。

即：PID 控制器 D(z) u 1(t) R + e(t) _ u(t)将上面两个式子代入第一式，得：由此式可以运用递推求出K-1次的PID输出表达式用K-1次的输出减去第K次的输出得：4.4系统设计流程图由此可以编制基于PID算法的C语言程序实现温度闭环控制系统。

计算机控制技术课程设计-温度控制系统设计引言温度控制是在很多工业和生活应用中至关重要的一项技术。

随着计算机控制技术的发展和普及，利用计算机控制温度已经成为一种常见的方法。

本文将介绍一个基于计算机控制技术的温度控制系统设计。

系统设计系统框架本系统采用分布式控制结构，由三个主要组成部分组成：传感器模块、控制模块和执行模块。

系统框架系统框架传感器模块负责实时采集温度数据，并将数据传送给控制模块。

控制模块根据传感器模块的数据和预设的设定值进行逻辑判断和决策，然后将决策结果发送给执行模块。

执行模块根据控制模块的结果来控制实际的温度执行设备。

硬件设计本系统需要以下硬件组件：•温度传感器：用于实时采集温度数据。

•控制器：用于运行控制模块的程序。

•执行器：用于控制温度执行设备。

软件设计本系统需要以下软件组件：•控制程序：负责接收温度传感器传输的数据，进行逻辑判断和决策，并将结果发送给执行程序。

•执行程序：根据控制程序的结果控制实际的温度执行设备。

•用户界面：提供友好的用户界面，用于设定温度控制的设定值和查看实时的温度数据。

系统流程系统主要分为三个阶段：温度数据采集、控制决策和执行控制。

温度数据采集1.温度传感器开始采集温度数据。

2.传感器将采集到的温度数据发送给控制程序。

控制决策1.控制程序接收到温度数据。

2.控制程序根据预设的设定值和温度数据进行逻辑判断。

3.根据逻辑判断结果，控制程序生成相应的控制方案。

4.控制程序将控制方案发送给执行程序。

执行控制1.执行程序接收到控制方案。

2.执行程序根据控制方案控制实际的温度执行设备。

3.执行程序将执行结果反馈给控制程序。

功能设计温度设定功能用户可以通过用户界面设定温度控制的设定值。

用户界面将设定值发送给控制程序，控制程序将设定值存储在内存中。

实时数据显示功能用户界面可以实时显示温度传感器采集到的温度数据。

温度数据通过控制程序发送给用户界面，并在用户界面显示。

控制逻辑设计控制程序根据采集的温度数据和设定值进行逻辑判断，判断温度是否超过设定值的上限或下限。

计算机控制系统课程设计说明书电烤箱温度控制系统设计DESIGNOFELECTRICOVENTEMPERATURECONTROLSYSTEM学生姓名周泽民学院名称信电工程学院学号班级12电气 1专业名称电气工程及其自动化指导教师曹言敬2015年7月10日摘要本次温度控制系统设计整体而言完全可以实现对电烤箱温度闭环恒定控制。

但是不当之处在所难免。

当热电阻检测出当前电烤箱所处温度时，不能和预置温度一起以数字形式很直观的对比显示出来。

及操作者无法同时看到电烤箱当前所处温度和预置温度。

鉴于此种情况，应再外接一个数码显示器以软件程序来实现，将电烤箱当前所处温度和预置温度同时显示出来；在实际使用过程中，由于电烤箱加热时有一定得温度缓冲，即当电烤箱断电时，加热并不是立即停止，而是过一段时间后温度才慢慢停下来以致开始下降。

这样就使得我们控制很不准确，会出现严重超温或者低温现象。

鉴于此种情况，我们应在电烤箱温度接近我们要求的温度时，由连续加热或连续降温改为断续加热或断续降温。

关键词单片机；温度；电烤箱；控制目录1绪论...................................................... 错误!未指定书签。

1.1技术指标............................................... 错误!未指定书签。

1.2控制方案............................................... 错误!未指定书签。

1.2.1控制系统的建模..................................... 错误!未指定书签。

1.2.2PLC系统............................................ 错误!未指定书签。

1.2.3单片机系统......................................... 错误!未指定书签。

课程设计题目温度控制系统设计学院自动化学院专业自动化专业班级姓名指导教师2014年6月24日课程设计任务书题目：温度控制系统设计要求完成的主要任务:被控对象为电炉，采用热阻丝加热，利用大功率可控硅控制器控制热阻丝两端所加的电压大小,来改变流经热阻丝的电流，从而改变电炉炉内的温度。

可控硅控制器输入为0－5伏时对应电炉温度0－300℃，温度传感器测量值对应也为0－5伏，对象的特性为二阶惯性系统,惯性时间常数为T1＝20秒，滞后时间常数为τ＝10秒。

1）设计温度控制系统的计算机硬件系统，画出框图；2）编写积分分离PID算法程序，从键盘接受K p、T i、T d、T及β的值；3）通过数据分析T i改变时对系统超调量的影响.4）撰写设计说明书。

时间安排:6月9日查阅和准备相关技术资料,完成整体方案设计6月10日—6月12日完成硬件设计6月13日-6月15日编写调试程序6月16日-6月17日撰写课程设计说明书6月18日提交课程设计说明书、图纸、电子文档指导教师签名：年月日系主任（或责任教师）签名：年月日本次课程设计我设计的题目是温度控制系统。

通过专业课程的学习，我将引入计算机，单片机,传感器，以及PID算法来实现电炉温度的自动控制，完成课程设计的任务.计算机的自动控制是机器和仪表的发展趋势,它不仅解放了劳动力，也比以往的人为监控更准确,更及时。

一旦温度发生变化，计算机监控系统可以立即检测到并通过模拟量数字通道传送到计算机。

计算机接收到信号后通过与给定值进行比较后，计算出偏差，再通过PID控制算法给出下一步将要执行的指令。

最后通过模拟量输出通道将指令传送到生产过程，实现机器仪表的智能控制.本次课程设计用到了MATLAB这一软件，通过编写程序，将被控系统离散化。

再通过MATLAB中的simulink 仿真功能，可以看到随着Ki,Kp，Kd改变波形发生的改变,从而可以通过波形直观地看出PID参数对系统动态性能的影响。

计算机控制系统课程设计一、课程目标知识目标：1. 理解计算机控制系统的基本原理和概念，掌握控制系统的数学模型；2. 掌握常见控制算法，如PID控制、模糊控制等，并能运用至实际控制系统中；3. 了解计算机控制系统在不同领域的应用，如工业控制、智能家居等。

技能目标：1. 能运用所学知识对简单的控制系统进行建模和分析；2. 掌握利用计算机编程实现对控制系统的仿真和优化；3. 能设计简单的计算机控制系统，具备初步的控制系统调试和故障排查能力。

情感态度价值观目标：1. 培养学生对计算机控制系统及自动化技术的兴趣，激发其探索精神和创新意识；2. 培养学生的团队协作能力和沟通能力，使其在项目实践中学会合作与分享；3. 增强学生的社会责任感，使其认识到计算机控制系统在国民经济发展中的重要作用。

课程性质：本课程为实践性较强的学科，注重理论联系实际，通过课程设计，使学生在实践中掌握计算机控制系统的相关知识和技能。

学生特点：学生具备一定的计算机基础和控制理论知识，具有较强的动手能力和求知欲。

教学要求：结合学生特点，注重启发式教学，引导学生主动探究，提高其解决实际问题的能力。

将课程目标分解为具体的学习成果，以便于教学设计和评估。

二、教学内容1. 计算机控制系统概述- 控制系统基本原理- 计算机控制系统的组成与分类- 控制系统性能指标2. 控制系统数学模型- 线性系统数学模型- 非线性系统数学模型- 系统建模方法3. 常见控制算法- PID控制算法- 模糊控制算法- 其他先进控制算法简介4. 计算机控制系统应用案例分析- 工业控制应用案例- 智能家居应用案例- 其他领域应用案例5. 控制系统设计与实践- 控制系统设计方法- 基于计算机的控制系统仿真- 控制系统编程与调试- 故障排查与优化6. 课程项目实践- 项目任务书与要求- 项目实施步骤与方法- 项目成果展示与评价教学内容安排和进度：第1-2周：计算机控制系统概述、控制系统数学模型第3-4周：常见控制算法第5-6周：计算机控制系统应用案例分析第7-8周：控制系统设计与实践第9-10周：课程项目实践与成果展示教材章节关联：第1章：计算机控制系统概述第2章：控制系统数学模型第3章：常见控制算法第4章：计算机控制系统应用案例分析第5章：控制系统设计与实践第6章：课程项目实践与评价三、教学方法1. 讲授法：- 对于计算机控制系统的基本原理、数学模型和控制算法等理论知识，采用讲授法进行教学，使学生在短时间内掌握课程核心内容；- 讲授过程中注重启发式教学，引导学生主动思考问题，提高课堂互动效果。

计算机控制技术课程设计计算机控制技术课程设计一、引言随着科技的不断发展和进步，计算机控制技术在工业、交通、能源等领域的应用越来越广泛。

为了更好地理解和应用计算机控制技术，我们需要进行课程设计。

本文将围绕计算机控制技术课程设计的目的、任务和要求，以及设计方法和步骤进行详细阐述。

二、计算机控制技术计算机控制技术是利用计算机对工业过程进行自动控制的一种技术。

它以计算机为控制中心，通过数据输入、处理和控制输出，实现对工业过程的自动化控制。

计算机控制技术的主要内容包括控制系统设计、程序设计、数字信号处理等。

控制系统设计是计算机控制技术的核心，需要根据控制系统的要求，选择合适的硬件和软件，设计出高效、稳定的控制系统。

三、课程设计的目的和任务课程设计的目的在于通过实践，加深学生对计算机控制技术的理解和掌握，提高学生的编程能力、系统设计和调试能力。

课程设计的任务包括：1、设计并实现一个计算机控制系统，能够实现数据的采集、处理和控制输出；2、编写控制系统的程序，实现系统的自动化控制；3、对控制系统进行调试和测试，确保系统的稳定性和可靠性。

四、课程设计的要求课程设计的要求包括：1、设计出的控制系统应具有高效性、稳定性和可靠性；2、程序应具有良好的可读性和可维护性；3、测试数据应具有完整性和准确性。

五、设计方法及步骤课程设计的具体方法和步骤如下：1、确定控制系统的需求和分析；2、选择合适的硬件和软件，设计出控制系统的总体结构；3、编写控制系统的程序，实现数据输入、处理和控制输出；4、对控制系统进行调试和测试，确保系统的稳定性和可靠性。

六、总结通过本次课程设计，我们深入了解了计算机控制技术的核心内容和实现过程，掌握了控制系统设计、程序设计和数字信号处理等关键技术。

我们也发现了课程设计中存在的一些问题和不足之处，需要我们在后续的学习和实践中不断改进和完善。

希望通过本次课程设计，能够为我们在计算机控制技术领域的学习和实践打下坚实的基础。

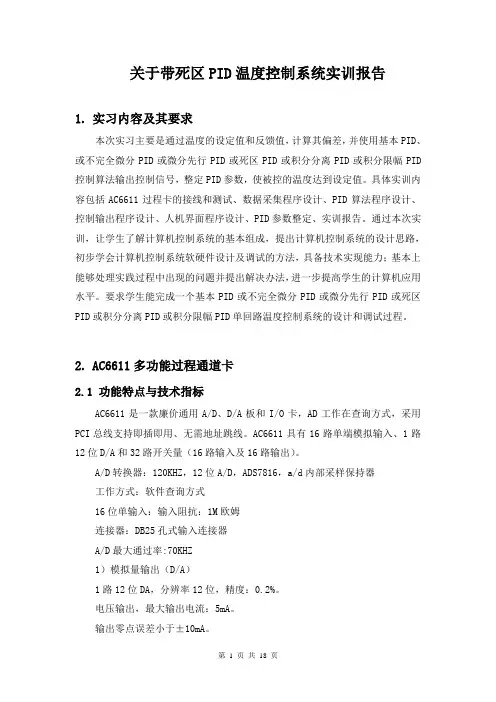

关于带死区PID温度控制系统实训报告1.实习内容及其要求本次实习主要是通过温度的设定值和反馈值，计算其偏差，并使用基本PID、或不完全微分PID或微分先行PID或死区PID或积分分离PID或积分限幅PID 控制算法输出控制信号，整定PID参数，使被控的温度达到设定值。

具体实训内容包括AC6611过程卡的接线和测试、数据采集程序设计、PID算法程序设计、控制输出程序设计、人机界面程序设计、PID参数整定、实训报告。

通过本次实训，让学生了解计算机控制系统的基本组成，提出计算机控制系统的设计思路，初步学会计算机控制系统软硬件设计及调试的方法，具备技术实现能力；基本上能够处理实践过程中出现的问题并提出解决办法，进一步提高学生的计算机应用水平。

要求学生能完成一个基本PID或不完全微分PID或微分先行PID或死区PID或积分分离PID或积分限幅PID单回路温度控制系统的设计和调试过程。

2.AC6611多功能过程通道卡2.1 功能特点与技术指标AC6611是一款廉价通用A/D、D/A板和I/O卡，AD工作在查询方式，采用PCI总线支持即插即用、无需地址跳线。

AC6611具有16路单端模拟输入、1路12位D/A和32路开关量（16路输入及16路输出）。

A/D转换器：120KHZ，12位A/D，ADS7816，a/d内部采样保持器工作方式：软件查询方式16位单输入：输入阻抗：1M欧姆连接器：DB25孔式输入连接器A/D最大通过率:70KHZ1）模拟量输出（D/A）1路12位DA，分辨率12位，精度：0.2%。

电压输出，最大输出电流：5mA。

输出零点误差小于±10mA。

输出范围：10V、±10V，跳线器选择。

输出简历时间小于：50uS。

输出插座：DB25（孔）连接器。

2）模拟量输入（A/D）A/D转换器：120KHZ，12位A/D，ADS7816，A/D内置采样保持器。

工作方式：软件查询。

16路单端输入，输入阻抗：1MΩ最大输入耐压电压：<+12V/-5.5V，瞬时输入耐压：-25V- +30V 连接器：DB25孔式输入连接器。

计算机控制系统课程设计说明书电烤箱温度控制系统设计DESIGN OF ELECTRIC OVEN TEMPERATURE CONTROL SYSTEM 学生姓名周泽民学院名称信电工程学院学号20120501153班级12 电气 1专业名称电气工程及其自动化指导教师曹言敬2015 年7 月10 日摘要本次温度控制系统设计整体而言完全可以实现对电烤箱温度闭环恒定控制。

但是不当之处在所难免。

当热电阻检测出当前电烤箱所处温度时，不能和预置温度一起以数字形式很直观的对比显示出来。

及操作者无法同时看到电烤箱当前所处温度和预置温度。

鉴于此种情况，应再外接一个数码显示器以软件程序来实现，将电烤箱当前所处温度和预置温度同时显示出来；在实际使用过程中，由于电烤箱加热时有一定得温度缓冲，即当电烤箱断电时，加热并不是立即停止，而是过一段时间后温度才慢慢停下来以致开始下降。

这样就使得我们控制很不准确，会出现严重超温或者低温现象。

鉴于此种情况，我们应在电烤箱温度接近我们要求的温度时，由连续加热或连续降温改为断续加热或断续降温。

关键词单片机；温度；电烤箱；控制目录1 绪论 .................................................................... (1)1.1 技术指标 ............................................................. (1)1.2 控制方案 .................................................................... (1)1.2.1 控制系统的建模 ...................................................... (1)1.2.2 PLC 系统 ....................................................... (2)1.2.3 单片机系统 ....................................................... (3)1.2.4 选择最优方案 ....................................................... (4)2 硬件部分设计 .................................................................... (5)2.1 C51 单片机简介 .................................................................... (5)2.1.1 中央处理器CPU ...................................................... (5)2.1.3 AT89C51 单片机引脚功能 ...................................................... (6)2.1.4AT89C51单片机时钟电路及时序 (8)2.1.5 AT89C51单片机复位电路 ....................................................... (9)2.2 温度检测电路设计 ............................................................ (10)2.2.1 温度传感器 ...................................................... (10)2.2.2 变送器 ....................................................... (10)2.2.3 A/D 转换 ....................................................... (10)温度控制电路设计 ............................................................2.5 数码管显示电路设计 ............................................................ (16)3 控制程序设计 .................................................................... (19)3.1 工作流程 ............................................................. (19)3.2 功能模块 ............................................................. (19)3.3 资源分配模块 ............................................................. (19)3.4 软件功能设计 ............................................................. (19)3.4.1 键盘管理 ....................................................... (19)3.4.2 显示管理 ....................................................... (20)3.4.3 温度检测模块 .................................................................... (22)3.4.4 温度控制模块 ....................................................... (23)3.4.6 主程序模块 ....................................................... (23)3.5基于 SIMULINK 的 PID 仿真 (24)结论................................................................ (26)II徐州工程学院课程设计说明书致谢 (27)参考文献 (28)附录 (29)附录 1 (29)附录 2 (30)徐州工程学院课程设计说明书1绪论1.1 技术指标温度控制是工业生产过程中经常遇到的控制，有些工艺过程对其温度的控制效果直接影响着产品质量，因而设计一种较为理想的温度控制系统是非常有价值的。

计算机控制技术课程设计温度闭环控制系统1 设计目的1.了解温度调节闭环控制系统软硬件设计。

2.熟练掌握PID控制规律及算法。

2 所用设备PC机一台，TD-PITE实验装臵一套。

3 设计内容温度闭环控制原理如图1所示。

人为数字给定一个温度值，与温度测量电路得到的温度值（反馈量）进行比较，其差值经过PID运算，将得到控制量并产生PWM脉冲，通过驱动电路控制温度单元是否加热，从而构成温度闭环控制系统。

图1 温度控制实验原理图温度控制单元中由7805与一个24Ω的电阻构成回路，回路电流较大使得7805芯片发热。

用热敏电阻测量7805芯片的温度可以进行温度闭环控制实验。

由于7805裸露在外，散热迅速。

实验控制的最佳温度范围为50～70℃。

4 温度传感器温度传感器采用的是 NTC MF58-103 型热敏电阻，具体电路连接如下：R t R 110K 500温度值与对应AD 值的计算方法如下：25℃：Rt ＝10K V AD ＝5×500 / (10000＋500)＝0.238(V) 对应AD 值：0CH 30℃：Rt ＝5.6K V AD ＝5×500 / (5600＋500)＝0.410(V) 对应AD 值：15H 40℃：Rt ＝3.8K V AD ＝5×500 / (3800＋500)＝0.581(V) 对应AD 值：1EH 50℃：Rt ＝2.7K V AD ＝5×500 / (2700＋500)＝0.781(V) 对应AD 值：28H 60℃：Rt ＝2.1K V AD ＝5×500 / (2100＋500)＝0.962(V)对应AD 值：32H100℃：Rt ＝900 V AD ＝5×500 / (900 ＋500)＝1.786 (V) 对应AD 值：5AH ……测出的AD 值是程序中数据表的相对偏移，利用这个值就可以找到相应的温度值。

计算机控制技术课程设计计算机控制技术课程设计课程设计名称：电脑机箱温度控制系统设计专业班级：学生姓名：学号：指导教师：课程设计地点：课程设计时间：计算机控制技术课程设计任务书引言......................................................................2 总体方案设计 (4)2.1硬件组成 ............................................................ 4.2.2方案论证 ............................................................ 5.2.3总体方案 ............................................................ 6. 3硬件电路设计.............................................................. Z.3.1 DS18B20数字温度传感器 (7)3.2达林顿反向驱动器ULN2803 (8)3.3 AT89C52 单片机 .................................................... 8.3.4 LED数码管 (10)3.5各部分电路设计 .................................................... 1.1 4系统软件设计. (16)4.1主程序设计 (17)4.2中断服务程序设计 (17)4.3部分主要子程序的设计 (18)5总结 (18)参考文献 (19)附录1电路总图 (20)踵加r齒）疽衣厚计算机控制技术课程设计i引言在现代社会中，工业生产中大型机械中的散热风扇以及现在笔记本电脑上广泛使用的智能CPU风扇等被广泛的应用。

pid温度控制系统课程设计一、教学目标本课程的教学目标是使学生掌握PID温度控制系统的基本原理、组成及应用，培养学生运用PID控制理论分析和解决实际问题的能力。

具体目标如下：1.知识目标：–了解PID控制器的原理、结构和参数调整方法；–掌握PID控制系统的稳定性、快速性和精确性评价指标；–熟悉PID控制器在不同工业过程中的应用。

2.技能目标：–能够运用PID控制理论分析和解决实际控制系统问题；–能够运用编程软件（如C、Python等）实现PID控制器；–具备对PID控制系统进行调试和优化能力。

3.情感态度价值观目标：–培养学生动手实践能力和团队合作精神；–培养学生对自动控制领域的兴趣，提高其学术素养；–使学生认识到PID控制系统在现代工业中的重要地位，增强其责任感。

二、教学内容根据课程目标，教学内容主要包括以下三个方面：1.PID控制器原理：介绍PID控制器的基本概念、结构和工作原理，使学生了解PID控制器在控制系统中的作用。

2.PID控制系统分析：讲解PID控制系统的稳定性、快速性和精确性评价指标，培养学生运用这些指标分析和评价PID控制系统的性能。

3.PID控制器应用：介绍PID控制器在不同工业过程中的应用，如温度控制、流量控制、液位控制等，使学生学会运用PID控制理论解决实际问题。

三、教学方法为实现课程目标，本课程采用以下教学方法：1.讲授法：讲解PID控制器原理、分析和应用，使学生掌握基本概念和理论知识。

2.案例分析法：分析实际工业过程中的PID控制系统，培养学生运用PID控制理论解决实际问题。

3.实验法：学生进行PID控制系统实验，使学生动手实践，加深对PID控制理论的理解。

4.讨论法：学生分组讨论，培养学生的团队合作精神和沟通能力。

四、教学资源为实现课程目标，本课程需准备以下教学资源：1.教材：选用《自动控制原理》等权威教材，为学生提供系统、科学的理论知识学习。

2.参考书：提供相关领域的经典著作和论文，拓展学生的知识视野。

计算机控制技术课程设计计算机控制技术是一门涵盖计算机科学、自动控制和电子工程等多个学科的交叉学科。

它主要研究在计算机硬件、软件和通讯网络等方面，如何将现代计算机技术与自动控制技术相结合，实现自动化生产和智能化控制。

在计算机控制技术的课程设计中，学生需要掌握一些基本的技能和知识，如计算机系统结构、编程语言、算法和数据结构、数字信号处理、控制理论和实践等等。

下面将从几个方面介绍计算机控制技术的课程设计。

一、计算机系统结构计算机系统结构是计算机控制技术的基础，也是课程设计的重要内容之一。

学生需要掌握计算机系统中各个部件的功能和相互关系，如CPU、内存、硬盘、显卡、主板等等。

此外，学生还需要了解计算机系统的工作原理和组成结构，以及如何进行系统维护和管理。

在课程设计中，学生可以通过搭建计算机系统来加深对计算机系统结构的理解。

例如，学生可以选择一些常用的硬件和软件，如Intel 处理器、AMD显卡、Windows操作系统等，通过组装和安装来建立自己的计算机系统。

此外，学生还可以通过模拟器等工具来模拟计算机系统的工作过程，加深对计算机系统结构的理解。

二、编程语言编程语言是计算机控制技术中最重要的技能之一，也是课程设计的核心内容之一。

学生需要掌握一种或多种编程语言，如C、C++、Java等，以及编程语言的语法、数据类型、控制语句、函数等基本概念。

在课程设计中，学生可以选择一个合适的编程语言，完成一个小型的编程项目。

例如，学生可以设计一个简单的计算器程序，实现加减乘除等基本运算功能。

通过编程项目的实践，学生可以加深对编程语言的理解和掌握，提高编程能力。

三、算法和数据结构算法和数据结构是计算机控制技术中非常重要的概念和技能，也是课程设计的重要内容之一。

学生需要掌握常见的算法和数据结构，如排序算法、查找算法、链表、栈、队列等等。

在课程设计中，学生可以选择一个算法或数据结构，完成一个小型的程序设计项目。

例如，学生可以设计一个排序算法，实现对一组数据的排序。

目录课程设计题目及要求： (2)一、任务可行性分析 (2)二、温度测量流程图及程序 (2)[1]主程序流程图 (2)[2] C语言程序的关键程序段及说明 (3)三、温度控制流程图及程序 (5)[1]主程序流程图 (5)[2] C语言程序的关键程序段及说明 (6)四、总结（对自己工作的评价、改进与提高的设想等） (9)课程设计报告课程设计题目及要求：温度测量与控制系统对于给定的硬件系统编写相应的软件，实现基本的温度测量与显示功能，测量精度为0.1度。

然后在此基础上利用电阻加温进行温度控制。

利用键盘操作实现温度的设定，使受控元件的温度可以保持在设定温度附近（30-99度）。

发挥部分（1）：用不同的方法进行温度控制，并比较优缺点。

（2）：在外界干扰下（小风扇吹风）能够尽快达到新的稳定点。

设计报告要求：（1）任务可行性分析（所需要的功能如何实现）。

（2）程序结构流程框图。

（3） C语言程序的关键程序段及说明。

（4）总结（对自己工作的评价、改进与提高的设想等）。

（5）源程序电子文档。

一、任务可行性分析本设计利用温度传感器DS18B20将读取温度并将数据传递给中央处理模块SST89E516RD2，然后通过数码管将读取的温度显示出来，显示温度为四位，前两位为整数，后两位为小数。

在此基础上利用热电阻加温进行温度控制，先用短路块接通J5（如下图）的两个引脚，给电路板上电之后，电阻R6、R7便开始加热，温度传感器DS18B20就置于两个加热电阻之间，实时读取热电阻的温度，并写入SST89E516RD2中，利用单片机提供的四个按键实现对控制参数的设定，起初显示设定温度，可以通过按键增减来修改设定温度，确认后，数码管显示测量所得温度。

然后通过软件控制的方式控制电阻的加热与否，即若温度低于设定温度，则电阻加热，反之不加热。

二、温度测量流程图及程序[1]主程序流程图[2] C语言程序的关键程序段及说明（1）DS18B20的初始化：初始化是DS18B20的底层基本操作之一。

电炉温度控制系统设计电气工程与自动化专业摘要随着科学技术的迅猛发展，各个领域对温度控制系统的精度、稳定性等要求越来越高，控制系统也千变万化，温度是工业生产中常见的工艺参数之一，任何物理变化和化学反应过程都与温度密切相关，因此温度控制是生产自动化的重要任务。

对于不同生产情况和工艺要求下的温度控制，所采用的加热方式，燃料，控制方案也有所不同。

采用单片机进行炉温控制，可大大地提高控制质量和自动化水平，具有良好的经济效益和推广价值。

本文主要介绍了利用AT89C51为主控制电路实现的炉温调节控制系统，详细阐述了系统的功能，硬件组成，利用热电偶采集温度信号经A/D转换器转化后与给定信号送入微机系统，系统分析控制算法，信号再经D/A转换后控制调节可控硅控制器来改变炉内的温度。

关键字：温度控制自动化单片机转换器温度控制系统设计一．设计任务及分析1.1设计任务和要求被控对象为电炉，采用热阻丝加热，利用大功率可控硅控制器控制热阻丝两端所加的电压大小，来改变流经热阻丝的电流，从而改变电炉炉内的温度。

可控硅控制器输入为0～5伏时对应电炉温度0－300℃，温度传感器测量值对应也为0～5伏，对象的特性为积分加惯性系统，惯性时间常数为T1＝40秒。

要求完成的主要任务：1）设计温度控制系统的计算机硬件系统，画出框图；2）编写积分分离PID 算法程序，从键盘接受P K 、i T 、d T 、T 及 的值；3）撰写设计说明书。

1.2系统的分析该系统利用单片机可以方便地实现对PID 参数的选择与设定，实现工业过程中PID 控制。

它采用温度传感器热电偶将检测到的实际炉温进行A/D 转换，再送入计算机中，与设定值进行比较，得出偏差。

对此偏差按PID 规律进行调整，得出对应的控制量来控制驱动电路，调节电炉的加热功率，从而实现对炉温的控制。

利用单片机实现温度智能控制，能自动完成数据采集、处理、转换、并进行PID 控制和键盘终端处理（各参数数值的修正）及显示。

matlab温度控制系统课程设计一、课程目标知识目标：1. 理解并掌握MATLAB软件在温度控制系统中的应用；2. 学习温度控制系统的基本原理和数学模型；3. 掌握利用MATLAB进行温度控制系统建模、仿真和性能分析的方法。

技能目标：1. 能够运用MATLAB软件构建温度控制系统的数学模型；2. 能够运用MATLAB进行温度控制系统的仿真分析，并优化系统性能；3. 能够运用所学知识解决实际温度控制问题。

情感态度价值观目标：1. 培养学生对自动控制技术的兴趣和热情；2. 培养学生的团队协作精神，提高沟通和交流能力；3. 增强学生的创新意识和实践能力，使其具备解决实际工程问题的信心。

课程性质：本课程为应用实践性课程，旨在通过MATLAB软件在温度控制系统中的应用，使学生掌握自动控制技术的基本原理和方法。

学生特点：学生已具备一定的自动控制理论知识，对MATLAB软件有一定了解，但缺乏实际应用经验。

教学要求：结合课程性质和学生特点，注重理论与实践相结合，以项目为导向，培养学生的实际操作能力和创新能力。

通过课程学习，使学生能够独立完成温度控制系统的建模、仿真和性能分析任务，并具备解决实际问题的能力。

教学过程中，将目标分解为具体的学习成果，以便进行后续的教学设计和评估。

二、教学内容1. 温度控制系统基本原理：包括热传递原理、温度传感器和执行器的工作原理等。

相关教材章节：第一章 温度控制系统概述2. MATLAB软件基础：介绍MATLAB软件的基本操作、数据类型、矩阵运算和编程基础。

相关教材章节：第二章 MATLAB软件基础3. 温度控制系统建模：利用MATLAB建立温度控制系统的数学模型，包括传递函数和状态空间模型。

相关教材章节：第三章 系统建模与仿真4. 温度控制系统仿真：运用MATLAB进行温度控制系统的动态仿真，分析系统性能。

相关教材章节：第四章 控制系统仿真5. 温度控制系统设计：结合MATLAB优化工具箱，进行控制器设计和参数优化。
