一种新型多路同步数据采集卡的设计与实现

多路信号采集显示系统设计与实现一、引言随着科技的不断发展，人们对信号采集显示系统的需求也日益增长。

多路信号采集显示系统是一种能够同时采集多种信号并进行显示的系统，广泛应用于工业控制、仪器仪表、环境监测等领域。

本文将介绍多路信号采集显示系统的设计与实现，包括硬件和软件的设计，希望能够为相关领域的研究和开发提供一定的参考。

二、系统设计1. 系统功能需求多路信号采集显示系统主要具备以下功能需求：（1）多通道信号采集功能：能够同时采集多路模拟信号，并实时转换为数字信号。

（2）数据存储功能：能够将采集到的数据进行存储，以便后续分析和处理。

（3）数据显示功能：能够实时显示采集到的数据，并提供用户界面操作。

（4）通信接口功能：能够与PC或其他设备进行通信，进行数据传输和控制。

2. 系统硬件设计多路信号采集显示系统的硬件设计主要包括传感器、采集卡、显示屏等组成。

（1）传感器：根据不同的采集需求，选择合适的传感器，如温度传感器、压力传感器、光敏传感器等。

（2）采集卡：选择合适的多通道模拟信号采集卡，能够满足采集多路信号的需求。

采集卡通常包括A/D转换器、输入端口等。

（3）显示屏：选择合适的显示屏，能够实时显示采集到的数据，提供用户友好的操作界面。

三、系统实现1. 硬件组装与连接按照系统设计，选购合适的传感器、采集卡和显示屏，并进行硬件组装和连接。

将传感器与采集卡连接，采集卡与显示屏连接，确保硬件的正常工作。

2. 软件开发与编程根据系统设计，开发相应的软件并进行编程。

实现数据采集、数据存储、数据显示和通信接口功能，并进行软件测试和调试。

3. 系统调试与优化将硬件和软件组装完毕后，进行系统调试和优化。

测试系统的各项功能是否正常，是否满足设计要求，并对系统进行优化，提高系统的稳定性和性能。

基于PCI-E总线的多功能同步数据采集卡设计基于PCI-E总线的多功能同步数据采集卡设计摘要：随着科技的不断发展和应用领域的不断扩展，对高性能、多功能的数据采集卡的需求也越来越大。

本文提出了一种基于PCI-E总线的多功能同步数据采集卡设计方案，采用高速数据传输和同步采样技术，实现了对多种信号的高清晰度采集和处理。

1. 引言数据采集卡是一种广泛应用于各个领域的电子设备，用于采集和处理各种信号，如模拟信号、数字信号、视频信号等。

随着科技的发展和应用领域的不断扩展，人们对数据采集卡的需求也越来越高。

本文基于PCI-E总线的数据采集卡设计，旨在实现高性能、高可靠性和多功能的数据采集和处理功能。

2. 系统设计2.1 总体架构本系统的总体架构由PCI-E接口模块、时钟同步模块、高速数据采集模块、FPGA数据处理模块等组成。

PCI-E接口模块将数据采集卡与主机之间的数据传输实现，时钟同步模块用于实现各个模块之间的同步采样，高速数据采集模块负责高速采集各种信号，FPGA数据处理模块用于对采集到的数据进行处理和分析。

2.2 PCI-E接口模块PCI-E接口模块是数据采集卡与主机之间的数据传输通道，通过PCI-E总线实现高速数据传输。

在设计中，选择了PCI-E 3.0 x4作为数据采集卡的接口标准，以满足高速数据传输的需求。

2.3 时钟同步模块为了实现各个模块之间的同步采样，需要设计一个时钟同步模块。

该模块主要包括一个高精度的时钟源和时钟分频模块。

通过时钟源产生的时钟信号，经过分频模块分频后，分别作为各个模块的时钟输入。

通过时钟同步模块，实现了数据采集模块和数据处理模块之间的同步采样。

2.4 高速数据采集模块高速数据采集模块是数据采集卡的核心模块，负责采集各种信号。

该模块包括模拟信号采集电路和数字信号采集电路两部分。

模拟信号采集电路使用高精度的ADC芯片，能够实现高清晰度的模拟信号采集。

数字信号采集电路使用高速采样芯片，能够实现高速的数字信号采集。

一种新型基于CPLD的多通道数据采集卡的设计与实现的开题报告引言：多通道数据采集系统在现代工业自动化中应用广泛，由于其实时性、高精度、强鲁棒性和自动化程度高等特点，已成为自动化领域中得到广泛应用的一种技术。

在多通道数据采集系统中，硬件平台和软件平台是基础，其中硬件平台是数据采集系统的重要组成部分。

本文重点研究了一种新型基于CPLD的多通道数据采集卡的设计与实现。

一、研究背景：多通道数据采集卡主要用于实时采集多种参数信号，包括电压、电流、温度、压力、流量等。

目前市场上常见的数据采集卡通常采用单片机或DSP处理器作为主控芯片，这些芯片的处理能力受到限制，无法满足高速采集、高精度采集等需求。

而CPLD作为一种可编程逻辑器件，其优势在于具有高速、低功耗、低成本和可编程等特点，能够满足高速、高精度和大容量数据处理的需求。

因此，本文研究基于CPLD的多通道数据采集卡，旨在提高数据采集系统的性能和稳定性。

二、研究内容：本文研究的内容主要包括以下方面：1.多通道信号采集模块设计多通道信号采集模块是多通道数据采集卡的主要组成部分。

本文研究设计一种基于CPLD的多通道信号采集模块，能够实时采集多种参数信号，并将其转换为数字信号进行处理。

2.CPLD设计与编程本文采用Xilinx公司的XC95108 CPLD作为主控芯片，设计了CPLD 的硬件电路，并使用HDL语言进行CPLD的编程，以实现多通道信号采集和数据处理功能。

3.与上位机通信接口设计本文设计了与上位机通信的接口，实现了数据的传输和实时监测。

同时，本文还借助LabView软件，实现了可视化操作界面，并进行了相关的性能测试和分析。

三、研究意义：本文研究了一种基于CPLD的多通道数据采集卡的设计与实现，对于提高数据采集系统的性能和稳定性具有重要意义。

该研究能够为相关领域的工程技术人员提供一种新型的数据采集方案，提高数据采集系统的可靠性和灵活性，为实现智能化、自动化和信息化提供技术支持和保障。

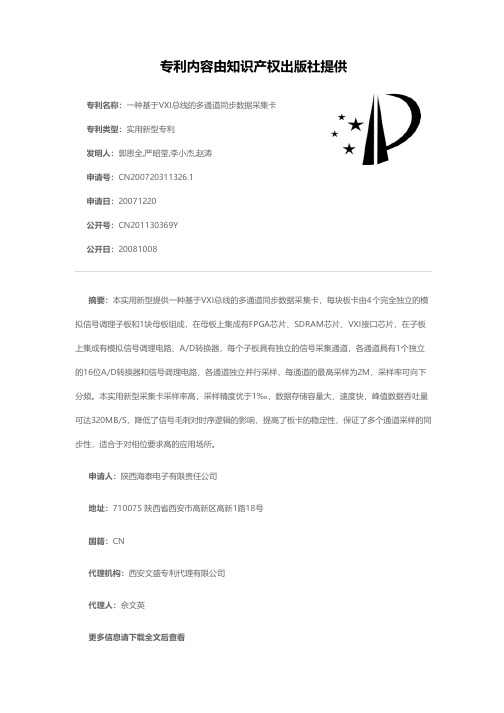

专利名称：一种基于VXI总线的多通道同步数据采集卡专利类型：实用新型专利
发明人：郭恩全,严昭莹,李小杰,赵涛
申请号：CN200720311326.1
申请日：20071220
公开号：CN201130369Y
公开日：
20081008
专利内容由知识产权出版社提供
摘要：本实用新型提供一种基于VXI总线的多通道同步数据采集卡，每块板卡由4个完全独立的模拟信号调理子板和1块母板组成，在母板上集成有FPGA芯片、SDRAM芯片、VXI接口芯片，在子板上集成有模拟信号调理电路、A/D转换器，每个子板具有独立的信号采集通道，各通道具有1个独立的16位A/D转换器和信号调理电路，各通道独立并行采样，每通道的最高采样为2M，采样率可向下分频。

本实用新型采集卡采样率高，采样精度优于1‰，数据存储容量大、速度快，峰值数据吞吐量可达320MB/S，降低了信号毛刺对时序逻辑的影响，提高了板卡的稳定性，保证了多个通道采样的同步性，适合于对相位要求高的应用场所。

申请人：陕西海泰电子有限责任公司
地址：710075 陕西省西安市高新区高新1路18号
国籍：CN
代理机构：西安文盛专利代理有限公司
代理人：佘文英
更多信息请下载全文后查看。

多路视频采集卡的设计与实现摘要：视频是人类信息的一个主要渠道。

想要获取影像信息，必须完成图像信息收集。

作为视频采集设备的基础，影像信息采集卡的设置非常关键。

而本章针对多路视频采集卡进行了分析，该视频采集卡以 FPGA为逻辑控制中心，采用SAA7111将 4路视频信号分别转换为数字图像数据，经 FIFO缓存后，由 PCI总线接口芯片 PCI9052将数据送入计算机，最后通过应用程序将图像显示出来。

实验分析表明该视频采集卡能实现 4路实时传输显示，能够真实的将采集卡采集到的影像信息通过驱动传递到应用监控软件，以便进行显示和存储，希望能为相关人员提供参考。

关键词：多路视频采集卡；设计；实现数字视频监控管理系统因其直观、便捷、内容丰富的优点日益引起人们的关注，已成为保安防范体系的主要部分。

视频采集子系统主要进行视频图像的采集与压缩工作，是数字化视频监测中最核心的组成部分，直接影响到了整个监测系统性能与品质的高低[1]。

针对新一代的视频监测系统对于视频图象的高品质与实时性的需求。

1相关概念概述1.1视频信号概述视频信号是一个比较复杂的信息，它不但包括了画面本身的数据内容，而且包含着某些供采集用的处理数据，将这些内容混杂在一起，并按照特定的顺序和规则加以传递。

标准的电视信号是黑白CCD摄像头，通过连接设备将光学数据转换成幅值恒定的电信号，再配合机会支持组合产生的最终电视信号，而信号是黑白全视频（也称为混合电视信号）主要由图像数据、消隐数字、同步数字、开槽脉冲和图像脉冲等几部分构成。

彩色图像的每一位像素值中不但包括了亮度数据，而且也包括了色彩数据RGB建模作为经典的色彩空间建模，广泛应用在计算机、显卡和监视器件上，它利用了红绿蓝黄三种色彩的通道，形成了一个色彩空间结构。

但由于RGB模式信息内容在数据传输中占有的巨大带宽，亮度数据容易引起色彩干涉，而且与黑白计算机并不兼容，所以在PAL制影像数据中采用了YUV建模。

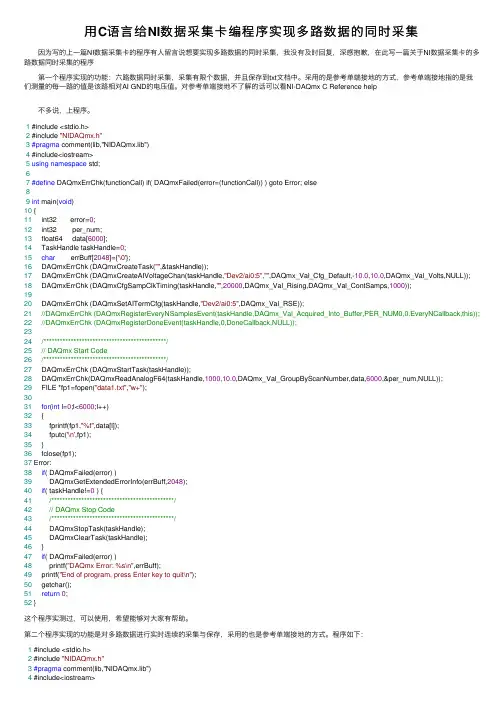

⽤C语⾔给NI数据采集卡编程序实现多路数据的同时采集 因为写的上⼀篇NI数据采集卡的程序有⼈留⾔说想要实现多路数据的同时采集，我没有及时回复，深感抱歉，在此写⼀篇关于NI数据采集卡的多路数据同时采集的程序 第⼀个程序实现的功能：六路数据同时采集，采集有限个数据，并且保存到txt⽂档中。

采⽤的是参考单端接地的⽅式，参考单端接地指的是我们测量的每⼀路的值是该路相对AI GND的电压值。

对参考单端接地不了解的话可以看NI-DAQmx C Reference help 不多说，上程序。

1 #include <stdio.h>2 #include "NIDAQmx.h"3#pragma comment(lib,"NIDAQmx.lib")4 #include<iostream>5using namespace std;67#define DAQmxErrChk(functionCall) if( DAQmxFailed(error=(functionCall)) ) goto Error; else89int main(void)10 {11 int32 error=0;12 int32 per_num;13 float64 data[6000];14 TaskHandle taskHandle=0;15char errBuff[2048]={'\0'};16 DAQmxErrChk (DAQmxCreateTask("",&taskHandle));17 DAQmxErrChk (DAQmxCreateAIVoltageChan(taskHandle,"Dev2/ai0:5","",DAQmx_Val_Cfg_Default,-10.0,10.0,DAQmx_Val_Volts,NULL));18 DAQmxErrChk (DAQmxCfgSampClkTiming(taskHandle,"",20000,DAQmx_Val_Rising,DAQmx_Val_ContSamps,1000));1920 DAQmxErrChk (DAQmxSetAITermCfg(taskHandle,"Dev2/ai0:5",DAQmx_Val_RSE));21//DAQmxErrChk (DAQmxRegisterEveryNSamplesEvent(taskHandle,DAQmx_Val_Acquired_Into_Buffer,PER_NUM0,0,EveryNCallback,this)); 22//DAQmxErrChk (DAQmxRegisterDoneEvent(taskHandle,0,DoneCallback,NULL));2324/*********************************************/25// DAQmx Start Code26/*********************************************/27 DAQmxErrChk (DAQmxStartTask(taskHandle));28 DAQmxErrChk(DAQmxReadAnalogF64(taskHandle,1000,10.0,DAQmx_Val_GroupByScanNumber,data,6000,&per_num,NULL));29 FILE *fp1=fopen("data1.txt","w+");3031for(int l=0;l<6000;l++)32 {33 fprintf(fp1,"%f",data[l]);34 fputc('\n',fp1);35 }36 fclose(fp1);37 Error:38if( DAQmxFailed(error) )39 DAQmxGetExtendedErrorInfo(errBuff,2048);40if( taskHandle!=0 ) {41/*********************************************/42// DAQmx Stop Code43/*********************************************/44 DAQmxStopTask(taskHandle);45 DAQmxClearTask(taskHandle);46 }47if( DAQmxFailed(error) )48 printf("DAQmx Error: %s\n",errBuff);49 printf("End of program, press Enter key to quit\n");50 getchar();51return0;52 }这个程序实测过，可以使⽤，希望能够对⼤家有帮助。

第25卷第1期2008年1月机 电 工 程M EC HAN ICAL &ELECTR ICAL ENG INEER I NG M AGA Z I NE V o.l 25N o .1Jan .2008收稿日期:2007-07-24作者简介:高 健(1982-),男,浙江安吉人,主要从事嵌入式系统设计方面的研究。

多通道数据采集卡同步功能的设计与实现高 健,杨成忠,唐明明(杭州电子科技大学自动化学院,浙江杭州310018)摘 要:介绍了多通道数据采集卡同步功能的实现方法,讨论和处理了实现同步功能的相关问题。

该设计采用一种二级时钟分配方案,不仅实现了板内各通道的真正实时的同步采集,并且可以方便灵活地实现多块板卡的板间同步,具有高速、高精度、多路同步采集的特点,可广泛应用于对信号的同步性能要求较高的数据测量系统中。

关键词:数据采集;同步触发;A /D 转换中图分类号:TP393 文献标识码:A文章编号:1001-4551(2008)01-0082-04D esign and rea lization of t he si m ult aneous f unction in t he m ult-i channel data acquisition cardGAO Jian ,YANG Cheng -zhong ,TANG M ing -m i n g(C ollege of A uto m ation ,H angzhou D ianzi University,H angzhou 310018,China)Abstrac t :The design and rea lization of the s i m u ltaneous f unc ti on i n the mu lt-i channe l data acqu isiti on card w ere i ntroduced .A nd also the corre l a ti ve po i nts o f t he si m ultaneous function w ere d iscussed and d i sposed .The desi gn used a t w o -step c l ock distr-i bu tion ,which not only rea lized the rea-l ti m e mu lt-i channe l si m u ltaneous acqu isiti on i n one card ,bu t also rea lized t he si m u ltane -ous acqu i sition f uncti on i n m ore t han one card v ery conven ientl y.The ca rd has the feat ures o f h i gh -speed ,h i gh precision and mu lt-i channel si m ultaneous acqu i s ition ,can be w i de l y used in t he da ta acqu isiti on system w hich has h i gh request of t he si m ulta -neous si gna.lK ey word s :data acquisiti on ;si m u ltaneous tri gge r ;A /D conve rt0 前 言随着电子技术的深入发展和科研生产的需要,人们已经不再满足于用单路A /D 数据采集来分时采集多路测试信号。

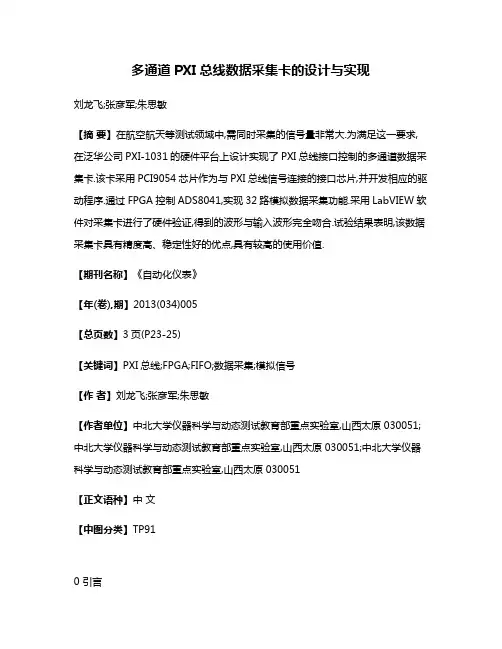

多通道PXI总线数据采集卡的设计与实现刘龙飞;张彦军;朱思敏【摘要】在航空航天等测试领域中,需同时采集的信号量非常大.为满足这一要求,在泛华公司PXI-1031的硬件平台上设计实现了PXI总线接口控制的多通道数据采集卡.该卡采用PCI9054芯片作为与PXI总线信号连接的接口芯片,并开发相应的驱动程序.通过FPGA控制ADS8041,实现32路模拟数据采集功能.采用LabVIEW软件对采集卡进行了硬件验证,得到的波形与输入波形完全吻合.试验结果表明,该数据采集卡具有精度高、稳定性好的优点,具有较高的使用价值.【期刊名称】《自动化仪表》【年(卷),期】2013(034)005【总页数】3页(P23-25)【关键词】PXI总线;FPGA;FIFO;数据采集;模拟信号【作者】刘龙飞;张彦军;朱思敏【作者单位】中北大学仪器科学与动态测试教育部重点实验室,山西太原 030051;中北大学仪器科学与动态测试教育部重点实验室,山西太原 030051;中北大学仪器科学与动态测试教育部重点实验室,山西太原 030051【正文语种】中文【中图分类】TP910 引言美国国家仪器公司(简称NI公司)是全球著名研制生产信号采集设备和虚拟仪器的专业机构，1997年，NI公司在PCI基础上开发了PXI(PCIextensions for instrumentation)总线。
