新能源汽车零部件编号规则

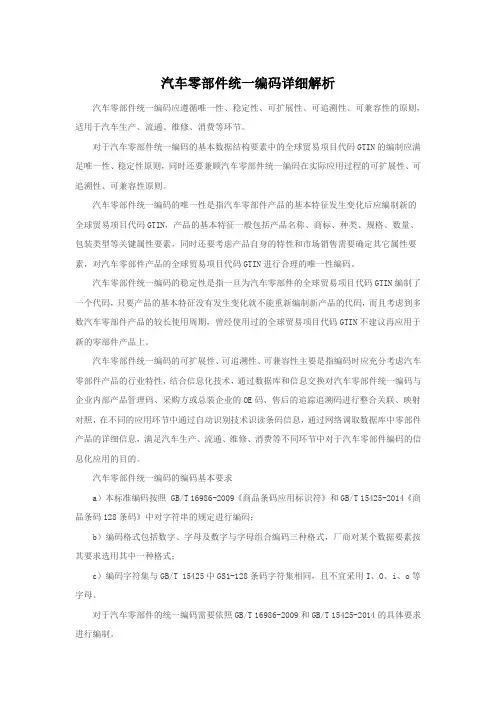

汽车零部件统一编码详细解析汽车零部件统一编码应遵循唯一性、稳定性、可扩展性、可追溯性、可兼容性的原则，适用于汽车生产、流通、维修、消费等环节。

对于汽车零部件统一编码的基本数据结构要素中的全球贸易项目代码GTIN的编制应满足唯一性、稳定性原则，同时还要兼顾汽车零部件统一编码在实际应用过程的可扩展性、可追溯性、可兼容性原则。

汽车零部件统一编码的唯一性是指汽车零部件产品的基本特征发生变化后应编制新的全球贸易项目代码GTIN，产品的基本特征一般包括产品名称、商标、种类、规格、数量、包装类型等关键属性要素，同时还要考虑产品自身的特性和市场销售需要确定其它属性要素，对汽车零部件产品的全球贸易项目代码GTIN进行合理的唯一性编码。

汽车零部件统一编码的稳定性是指一旦为汽车零部件的全球贸易项目代码GTIN编制了一个代码，只要产品的基本特征没有发生变化就不能重新编制新产品的代码，而且考虑到多数汽车零部件产品的较长使用周期，曾经使用过的全球贸易项目代码GTIN不建议再应用于新的零部件产品上。

汽车零部件统一编码的可扩展性、可追溯性、可兼容性主要是指编码时应充分考虑汽车零部件产品的行业特性，结合信息化技术，通过数据库和信息交换对汽车零部件统一编码与企业内部产品管理码、采购方或总装企业的OE码、售后的追踪追溯码进行整合关联、映射对照，在不同的应用环节中通过自动识别技术识读条码信息，通过网络调取数据库中零部件产品的详细信息，满足汽车生产、流通、维修、消费等不同环节中对于汽车零部件编码的信息化应用的目的。

汽车零部件统一编码的编码基本要求a）本标准编码按照 GB/T 16986-2009《商品条码应用标识符》和GB/T 15425-2014《商品条码128条码》中对字符串的规定进行编码；b）编码格式包括数字、字母及数字与字母组合编码三种格式，厂商对某个数据要素按其要求选用其中一种格式；c）编码字符集与GB/T 15425中GS1-128条码字符集相同，且不宜采用I、O、i、o等字母。

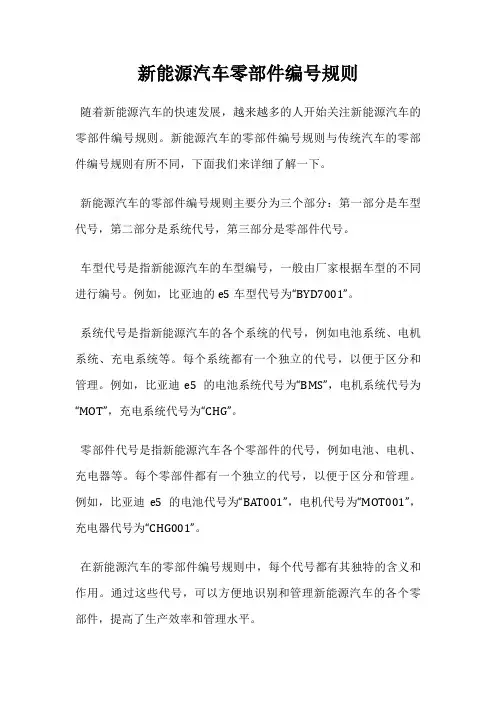

新能源汽车零部件编号规则
随着新能源汽车的快速发展，越来越多的人开始关注新能源汽车的零部件编号规则。

新能源汽车的零部件编号规则与传统汽车的零部件编号规则有所不同，下面我们来详细了解一下。

新能源汽车的零部件编号规则主要分为三个部分：第一部分是车型代号，第二部分是系统代号，第三部分是零部件代号。

车型代号是指新能源汽车的车型编号，一般由厂家根据车型的不同进行编号。

例如，比亚迪的e5车型代号为“BYD7001”。

系统代号是指新能源汽车的各个系统的代号，例如电池系统、电机系统、充电系统等。

每个系统都有一个独立的代号，以便于区分和管理。

例如，比亚迪e5的电池系统代号为“BMS”，电机系统代号为“MOT”，充电系统代号为“CHG”。

零部件代号是指新能源汽车各个零部件的代号，例如电池、电机、充电器等。

每个零部件都有一个独立的代号，以便于区分和管理。

例如，比亚迪e5的电池代号为“BAT001”，电机代号为“MOT001”，充电器代号为“CHG001”。

在新能源汽车的零部件编号规则中，每个代号都有其独特的含义和作用。

通过这些代号，可以方便地识别和管理新能源汽车的各个零部件，提高了生产效率和管理水平。

新能源汽车的零部件编号规则是一项非常重要的管理工作，它不仅可以提高生产效率和管理水平，还可以为消费者提供更好的服务和保障。

因此，厂家和消费者都应该认真了解和遵守新能源汽车的零部件编号规则，共同推动新能源汽车的发展。

零部件编号一、编号位数1、组号根据国家标准来确定：零部件编号采用7位数字1 2 3 4 5 6 7零部件顺序号1 2 组号；1 2 3 4分组号； 5 6 7 零部件顺序号；二、总则1、组号分组号按照国家标准执行；2、总成、分总成最后一位必为0，单个零件最后一位不得使用0；三、车身细则1、前门61001.1 前门骨架，国家标准是6101，由此：前门总成（左）6101100，前门总成（右）6101200；1.2左前门下级分总成以及单件都在6101100内编号；1.3右前门下级分总成以及单件都在6101200内编号；2、后门62002.1后门骨架，国家标准是6201，由此：后门总成（左）6201100，后门总成（右）6201200；2.2左前门下级分总成以及单件都在6201100内编号；2.3右前门下级分总成以及单件都在6201200内编号；3、侧围543.1侧围骨架，国家标准是5400，由此：侧围总成（左）5401000，侧围总成（右）5402000；3.2左侧围总成的下级分总成以及单件都在5401000内编号；3.3右侧围总成的下级分总成以及单件都在5402000内编号；4、发动机盖844.1国家标准分组号是8402，由此命名发动机盖总成8402000；4.2发盖总成内的下级分总成以及单件都在8402000内编号；5、后背门635.1后背门骨架，国家标准分组号是6301，由此命名后背门总成6301000；5.2后背门内的总成、分总成以及单件都在6301000内编号6、翼子板846.1国家标准是8403，由此：翼子板总成（左）8403100，翼子板总成（右）8403200；6.2左侧翼子板总成内的各级总成以及单件都在8403100内编号；6.3右侧翼子板总成内的各级总成以及单件都在8403200内编号；7、前地板517.1国家标准分组号是5120，由此：前地板总成5120000；7.2前地板总成内的各级分总成以及单件都在5120000内编号；8、后地板518.1国家标准分组号是5130，由此：后地板总成5130000；8.2后地板总成内的各级分总成以及单件都在5130000内编号；9、前围板539.1国家标准分组号是5301，由此：前围板总成5301000；9.2前围板总成内的各级分总成以及单件都在5301000内编号；10、顶盖579.1国家标准分组号是5701，由此：顶盖总成5701000；9.2顶盖总成内的各级分总成以及单件都在5701000内编号；11、前防撞梁9.1分配分组号是8407，由此：前防撞梁总成8407000；9.2前防撞梁总成内的各级分总成以及单件都在8407000内编号；12、后防撞梁9.1分配分组号是8408，由此：后防撞梁总成8408000；9.2后防撞梁总成内的各级分总成以及单件都在8408000内编号；13、前舱9.1分配分组号是2801，由此：前防撞梁总成2801000；9.2前舱总成内的各级分总成以及单件都在2801000内编号；14、前围539.1国家标准分组号是5301，由此：前围板总成5301000；9.2前围板总成内的各级分总成以及单件都在5301000内编号；四、内外饰零部件外饰：1、前保险杠国家标准分组号2803，总成编号28030002、后保总成国家标准分组号2804，总成编号2804000内饰：1、仪表板和副仪表板1.1 仪表板国家标准分组号5306，仪表板总成编号53060001.2 副仪表板国家标准分组号5305，副仪表板总成编号53050002、门饰板总成2.1 前门饰板国家分组号6102，左前门饰板总成编号6102100，右前门饰板总成编号61022002.2 后门饰板国家分组号6202，左后门饰板总成编号6202100，右后门饰板总成编号62022002.3 针对两厢车，尾门饰板国家分组号6302，尾门饰板总成编号63020003、侧围饰板、立柱饰板侧围饰板国家分组号5402，侧围饰板、A柱饰板、B柱饰板、C柱饰板、D柱饰板等按顺序编号。

QC/T 265-2004（2004-03-12发布，2004-08-01实施）代替QC/T 265-1999前言本标准在QC/T 265-1999《汽车零部件编号规则》(即原ZB/TY04005-1989)的基础上进行修订，在内容和结构上有较大变化。

本标准与QC/T 265-1999在内容和结构上主要变化如下：——本标准在修订基础上将原来57个组号增加为64个组号；——本标准新增组号为40电线束、41汽车灯具、55车身装饰件、58乘员安全约束装置、59客车舱体与舱门、67中侧面车门、76卧铺；——本标准在原版本修订基础上将原来637个分组号增加为1026个；——本标准对在文中使用的有关汽车零部件名称给出了术语和定义；——本标准增加汽车零部件组合模块编号供参考；——本标准增加汽车零部件组号、分组号中英文对照；——本标准将无独立使用功能的19分组"副变速器"合并到17分组"变速器"；——本标准将原版本32分组"承载轴"更改为"附加桥(附加轴)"；——本标准将原版本79分组"无线电设备"更改为"车用信息通讯与音像设备"；——本标准新增零部件部分为近年来汽车行业所采用一些新零部件收录汇总组成；——本标准对原版本中经过多年生产实践比较成熟的技术内容予以了保留。

本标准附录A为规范性附录，附录B为资料性附录，附录C为资料性附录。

本标准自实施之日起代替QC/T 265-1999。

本标准由中国汽车工业协会提出。

本标准由全国汽车标准化技术委员会归口。

本标准起草单位：东风汽车工程研究院。

本标准主要起草人：姒庆、余博英、鲍东辉。

本标准所代替标准的历次版本发布情况为：ZB/TT 04005-1989、QC/T 265-1999。

QC/T 265-2004汽车零部件编号规则1 范围本标准规定了各类汽车、半挂车的总成和装置及零件号编制的基本规则和方法。

在我国，汽车零部件编号按中国汽车工业联合会于1990年1月1日颁布实施的《汽车产品零部件编号规则》统一编制。

其方法如下：(1)汽车零部件编号。

汽车零部件编号由企业名称代号、组号、分组号、件号、结构区分号、变更经历代号（修理件代号）组成，如图所示。

结构区分号位于组号或分组号之后，表示该组或该分组的系统总成或装置的不同结构；结构区分号位于件号之号，表示该零件总成或总成装置的不同结构。

(2)不属独立总成零部件编号。

对于不属独立总成的连接件或操纵件，其编号的构成形式如图所示。

(3)属于独立总成的零部件编号。

对于属于独立组总成的零部件，其编号的构成形式如图所示。

二、对国产汽车零部件编号规则的说明1.标准的主题内容及适用范围1）适用于新设计定型的各类汽车和半挂车的零件、总成和总成装置图的编号规则。

2）适用于各类汽车和半挂车的零件、总成和总成装置图编号，但不包括专用半挂车的专用装置部分的零件、总成和总成装置图的编号。

2.标准用术语1）组号：用2位数字表示汽车各功能系统内分系统的分类代号。

2）分级号：用4位数字表示总成和总成装置图的分类代号。

前2位数字代表它所隶属的组号，后2位数字代表它在该组内的顺序号。

3）件号：用3位数字表示零件、总成和总成装置图的代号。

4）结构区分号：用2个字母或2位数字字区别同一类零件、总成和总成装置图的不同结构、性能、尺寸参数的特征代号。

5）变更经历代号：用一个字母和一位数字表示零件、总成和总成装置图更改过程的代号,武汉汽车违章。

当零件或总成变化较大，但首次更改不影响互换的用A1表示，依次用A2、A3……；当零件或总成首次更改影响互换时,潮阳汽车违章，则用B1表示；若再次更改影响互换，则依次用C、D…表示。

6）修理件代号：在标准尺寸的基础上尺寸加大或减小的修理件，按其尺寸加大或减小顺序进行编号。

其代号用2个汉语拼音字母表示，前一个字母表示修理件尺寸组别，后一个字母为修理件代号，用“X”表示。

汽车零件编号规则汽车零件编号规则(汽车零件分组号)主组10发动机总成1001发动机悬置1002气缸体1003气缸盖1004活塞及连杆1005曲轴及飞轮1006凸轮轴1007气门机构1008进排气歧管1009油底壳(机油盘)1010机油收集器1011机油泵1012机油粗滤器1013机油散热器1014曲轴箱通风装置1015发动机起动辅助装置1016分电器传动装置1017机油细滤器汽车零件编号规则(汽车零件分组号)--主组11~17 主组11供给系1100供油系装置1101燃油箱1102副燃油箱1103燃油箱1104燃油管路1105燃油滤清器(含粗滤器) 1106燃油输油泵1107化油器1108油门操纵机构1109空气滤清器1110燃油喷射泵1117燃油细滤器1119增压中冷气主组12排气系1200排气系装置1201消声器1202排气系共振器1203消声器进排气管1204消声器隔热板1205排气净化装置主组13 冷却系1300冷却系装置1301散热器1302散热器悬置1303散热器水管及软管1304散热器盖1305放水开关1306调温器(节温器) 1307水泵1308风扇1309风扇护风罩1310散热器百叶窗1311膨胀箱(散热器) 1313风扇离合器主组16离合器1600离合器总成1601离合器1602离合器操纵机构主组17变速器1700变速器总成1701变速器1702变速器换档机构1703变速器换档操纵机构汽车零件编号规则(汽车零件分组号)--主组22~29 主组22传动轴2200传动轴装置2201后桥传动轴2202中桥传动轴2203前桥传动轴2204后桥第1中间传动轴2205中桥传动轴2206中桥中间传动轴2207后桥第2中间传动轴主组24后桥2400后桥总成2401后桥壳及半轴套管2402后桥主减速器2403后桥差速器及半轴主组25中桥2500中桥总成2501中桥壳及半轴套管2502中桥主减速器2503中桥差速器及半轴2507轴间差速器2506中桥差速锁及操纵机构主组28车架2800车架总成2801车架2802发动机护板2803前保险杠2804后保险杠2805牵引装置2806前拖钩(拖曳装置) 2807前牌照架2808后牌照架2809防护栏主组29汽车悬架2900汽车悬架装置2901前悬架总成2902前钢板弹簧2903前副钢板弹簧2904前悬架控制臂2905前减振器2906前悬架横向稳定装置2911后悬架总成2912后钢板弹簧2913后副钢板弹簧2915后减振器2916后悬架横向稳定装置2918平衡悬架汽车零件编号规则(汽车零件分组号)--主组30~35 主组30前轴3000前轴总成3001前轴及转向节3002转向拉杆主组31车轮及轮毂3100车轮及轮毂3101车轮3102车轮盖3103前轮毂3104后轮毂3105备胎架3106轮胎主组34转向器3400转向装置3401转向器3402转向盘3403转向器支架3404转向轴及万向节3406动力转向管路3407动力转向油泵3408动力转向油罐3409动力转向助力缸3410整体动力转向器主组35制动系3500制动系装置3501前制动器及制动毂3502后制动器及制动毂3504制动踏板及传动装置3505动总泵3506制动管路3507驻车制动器3508驻车制动操纵装置3509气制动空气压缩机3511气制动油水分离器3512气制动压力调节器3513气制动排气筒及支架3514气制动阀3515保险装置3516气制动快放阀3517气制动紧急制动阀3518气制动加速阀(继动阀) 3519制动气室3520气制动分离开关3521气制动接头3522挂车制动阀3523辅助制动装置3525制动压力调节阀3526手控制动阀3527感载阀3530弹簧制动缸3533双路阀3534压力保护阀3539真空助力气带制动总泵3551真空泵主组37电器设备3700电器设备3701发电机3702发电机调节阀3703蓄电池3704点火开关3705点火开关3706分电器3707火花塞及高压线3708起动机3709灯光总开关3710变光开关3711前照灯(前组合灯) 3712前小灯3713仪表灯3714内部照明灯及开关3715工作灯3716尾灯(后组合灯)3717牌照灯3718停车灯3719遮光装置3720制动灯开关3721喇叭3722电路保护装置(中间配电盒) 3723接线器3724电线束3725点烟器3726转向灯及操纵装置3729倒车灯及其开关3730挂车供电插座3731示廊灯3732雾灯3733侧位灯(侧反射器)3735组合开关3736电源总开关3737搭铁开关3740微电机3741刮水电机及开关3744暖风电机及开关3745冷风电机及开关3746门窗电机及开关3747洗涤电机及开关3748后风窗除霜装置3749散热器风扇电机及开关3750起动预热装置3754电磁阀3757气压警报开关3758车门信号开关主组38仪器仪表3800仪表装置3801仪表板3802车速里程表及软轴3803远光信号灯3804电钟3806燃油表3807机油温度表3808水温表3809气体温度表3810机油压力表3813转速表3815混合气点火器3818警报器3819蜂鸣器3820组合仪表主组39随车工具及附件3900随车工具及附件3901通用工具3903说明牌3904铭牌3910灭火器及附件3911轮胎气压表3913起重器3915活动扳手主组50车身(驾驶室) 5000车身总成5001车身固定装置5002车身(驾驶室)翻转机构5004车身(驾驶室)锁止机构主组51车身(驾驶室)地板5100车身地板总成5101车身地板零件5102车身地板护面5107车身地板盖板5108工具箱5109地毯5111进风口罩5112车身地板前纵梁5113车身地板后纵梁主组52风窗5200风窗总成5201风窗框5202风窗铰链5203风窗侧面玻璃5204风窗升降装置5205刮水器5206风窗玻璃及密封条5207风窗洗涤器主组53前围5300前围总成5301前围骨架及盖板(或前围零件) 5302前围护面围零件5303杂物箱5304前围通气孔5310仪表板5315高架箱主组54侧围5400侧围总成5401侧围骨架及盖板(或侧围零件) 5402侧围护面5403侧围窗5404侧围升降机构5405中间支柱5406三角窗5408隔热层主组56后围总成5601后围骨架及盖板(或后围零件) 5602后围护面5603后围窗5604行李箱盖5605行李箱盖铰链及支柱5606行李箱盖锁及手柄5608行李箱护面5609行李架5610隔栅5613扰流板主组57顶盖5700顶盖总成5701顶盖骨架及盖板5702顶盖内护板5703顶盖通风窗5704顶盖外护板主组60车蓬及侧围6001车蓬骨架及侧围6002车蓬及侧围主组61前侧面车门6100前侧面车门总成6101车门骨架及盖板(或车门零件) 6102车门护面6103车门窗6104车门玻璃升降器6105车门锁及手柄6106车门铰链6107车门密封条6108车门开关结构6109车门限位机构主组68驾驶员座6800驾驶员座总成6801驾驶员座骨架6802驾驶员座骨架护面6803驾驶员座软垫6804驾驶员座调整机构6805驾驶员座靠背6807驾驶员座支架6808驾驶员座头枕主组69前座6900前座总成6901前座骨架6902前座骨架护面6903前座软垫6904前座调整机构6905前座靠背6906前座扶手6907前座支架6908前座头枕主组70 后座7000后座总成(卧铺总成) 7001后座骨架7002后座骨架护面7003后座软垫(卧铺软垫) 7004后座调整机构7005后座靠背7006后座扶手7007后座支架7008后座头枕主组79无线电设备7900无线电设备7901收放机7903天线7908录放机7909扩音器7910电话7911CD唱机主组81空气调节设备8100空调设备8101暖气设备8102除霜设备8103冷气压缩机8104车身强制通风设备8105冷凝器8106膨胀阀8107制冷器8108输氟导管8109贮液器8110吸气节流阀8111冷气附件8112空调操纵机构8113空气净化设备8114空调电器设备8115加温设备主组82附件8200附件8201内后视镜8202外后视镜8203烟灰盒8204遮阳板8205窗帘8212座椅安全带8219下视镜主组84车前板制件8400车前钣金零件8401散热器罩8402发动机罩及锁8403前翼板8405脚踏板主组85车箱8500车箱总成8501车箱底板8502车箱边板8503车箱后板8504车箱前板。

汽车标准件产品编号规则
汽车标准件产品编号规则可以根据不同厂家和国家的要求有所不同。

以下是一种常见的汽车标准件产品编号规则：
1. 前缀：通常由字母或字母组合组成，用于标识产品的类型或分类。

例如，C表示电池，E表示发动机部件，S表示悬挂系统。

2. 数字组合：用于进一步区分产品。

通常是一组数字或数字与字母的组合。

例如，001表示产品的第一个版本，02表示产品的第二个版本。

3. 后缀：通常由字母或字母组合组成，用于标识产品的特定属性或特征。

例如，A表示铝合金材料，C表示碳纤维材料，T 表示塑料材料。

总结起来，汽车标准件产品编号规则通常由前缀、数字组合和后缀组成，用于标识产品的类型、版本和特征。

具体规则可能因厂家和国家的不同而有所差异。

零部件编号一、编号位数1、组号根据国家标准来确定：零部件编号采用7位数字1 2 3 4 5 6 7零部件顺序号1 2 组号；1 2 3 4分组号； 5 6 7 零部件顺序号；二、总则1、组号分组号按照国家标准执行；2、总成、分总成最后一位必为0，单个零件最后一位不得使用0；三、车身细则1、前门61001.1 前门骨架，国家标准是6101，由此：前门总成(左）6101100，前门总成(右）6101200；1。

2左前门下级分总成以及单件都在6101100内编号;1。

3右前门下级分总成以及单件都在6101200内编号；2、后门62002.1后门骨架，国家标准是6201，由此：后门总成（左)6201100，后门总成（右）6201200；2.2左前门下级分总成以及单件都在6201100内编号；2。

3右前门下级分总成以及单件都在6201200内编号；3、侧围543。

1侧围骨架，国家标准是5400，由此：侧围总成（左）5401000,侧围总成（右）5402000；3.2左侧围总成的下级分总成以及单件都在5401000内编号;3.3右侧围总成的下级分总成以及单件都在5402000内编号;4、发动机盖844。

1国家标准分组号是8402，由此命名发动机盖总成8402000;4.2发盖总成内的下级分总成以及单件都在8402000内编号;5、后背门635.1后背门骨架,国家标准分组号是6301，由此命名后背门总成6301000；5。

2后背门内的总成、分总成以及单件都在6301000内编号6、翼子板846。

1国家标准是8403,由此：翼子板总成(左）8403100，翼子板总成（右）8403200；6.2左侧翼子板总成内的各级总成以及单件都在8403100内编号;6。

3右侧翼子板总成内的各级总成以及单件都在8403200内编号；7、前地板517.1国家标准分组号是5120，由此：前地板总成5120000;7.2前地板总成内的各级分总成以及单件都在5120000内编号；8、后地板518。

QC/T265—2004汽车零部件编号规则QC/T 265-2004（2004-03-12发布，2004-08-01实施）代替QC/T 265-1999前言本标准在QC/T 265-1999《汽车零部件编号规则》(即原ZB/TY04005-1989)的基础上进行修订，在内容和结构上有较大变化。

本标准与QC/T 265-1999在内容和结构上主要变化如下：——本标准在修订基础上将原来57个组号增加为64个组号；——本标准新增组号为40电线束、41汽车灯具、55车身装饰件、58乘员安全约束装置、59客车舱体与舱门、67中侧面车门、76卧铺；——本标准在原版本修订基础上将原来637个分组号增加为1026个；——本标准对在文中使用的有关汽车零部件名称给出了术语和定义；——本标准增加汽车零部件组合模块编号供参考；——本标准增加汽车零部件组号、分组号中英文对照；——本标准将无独立使用功能的19分组"副变速器"合并到17分组"变速器"；——本标准将原版本32分组"承载轴"更改为"附加桥(附加轴)"；——本标准将原版本79分组"无线电设备"更改为"车用信息通讯与音像设备"；——本标准新增零部件部分为近年来汽车行业所采用一些新零部件收录汇总组成；——本标准对原版本中经过多年生产实践比较成熟的技术内容予以了保留。

本标准附录A为规范性附录，附录B为资料性附录，附录C为资料性附录。

本标准自实施之日起代替QC/T 265-1999。

本标准由中国汽车工业协会提出。

本标准由全国汽车标准化技术委员会归口。

本标准起草单位：东风汽车工程研究院。

本标准主要起草人：姒庆、余博英、鲍东辉。

本标准所代替标准的历次版本发布情况为：ZB/TT 04005-1989、QC/T 265-1999。

QC/T 265-2004汽车零部件编号规则1 范围本标准规定了各类汽车、半挂车的总成和装置及零件号编制的基本规则和方法。

汽车零件编码规则通常包括以下几部分：
1. 总成件号：总成件号的第3位应为零。

2. 零件号：零件号的第3位不得为零，件号的三位数字为001～009。

3. 对称零部件：对于对称零部件，其上件、前件、左件应先编号为奇数，下件、后件、右件后编号且为偶数。

4. 结构区分号：用2个字母或2位数字区别同一类零部件、总成和总成装置的不同结构、性能、尺寸参数的特征。

此外，编号还可能包括品种代号、分级号、组内序号、结构、功能等。

例如，螺栓、螺柱、螺母、垫圈、挡圈、铆钉等都有各自的品种代号。

请注意，具体的编码规则可能因制造商和地区而异，因此在实际操作中需要参考相关手册或咨询专业人士。

一．汽车零件总成编号规则1．主题内容与适用范围本标准规定了新设计定型的各类汽车和半挂车的零件.总成等按系统功能编号的规则。

2．术语.2.1装置图(安装图): 装置图是产品组成部分的轮廓部分,表示在使用部位进行安装的图样.它包括安装时所必须的数据.有关零件总成与说明.2.2代替图纸: 代替图纸是为简化图纸所采用的技术文件.它是由总成中各零件编号.名称和数量组成的并以清单的形式表示的总成图.它没有图形,但需在图纸左下角注明”图形表示见**图纸”.2.3工艺合成图: 工艺合成图是工艺上需要的技术文件,它的形式和组成与代替图纸相同,其内容随着工艺流程等因素变化.另外,还有运输件.装配用联接件.对称件.设计顺序号.间隔号.方案代号.变更代号.修理件及代号.3.编号的组成编号由12位字符组成，分别为组号.分组号.件号.间隔号或方案代号.设计顺序号和变更代号或修理件代号。

（1）组号以第一位和第二位数字组合表示；（2）分组号以第一位至第四位数字组合表示；（3）件号以第五位至第七位数字组合表示；件号总的应用范围是001~999，按图纸类别的不同，划分如下：1）装置图（安装图）用001~009范围中的件号例：3400001-03 转向装置图2）零件图用011~899（第七位所有0和5除外）例：3904301-01 标牌3）总成图和代替图纸用010~895（第七位必是0或5），一般大0小5。

例：3501565-01 前左制动鼓总成4）工艺合件图和运输件图分别用900~989及990~999。

例：3404940-03转向传动轴和转向万向节总成3400990-12 转向柱临时支架总成组10——发动机组11——供给系组12——排气系组13——冷却系组15——自动液力变速器组16-离合器组17——变速器组18——分动器组19——副变速器组20——超速器组21——汽车电驱装置组22——传动轴组23——前桥组24——后桥组25——中桥组26——摆臂轴组27——支撑连接装置组28——车架组29——汽车悬架组30——前轴组31——车轮及轮毂组32——承载轴组33——后轴组34——转向器组35——制动系组36——电子装置组37——电气设备组38——仪器仪表组39——随车工具及附件组42-特种设备组45——绞盘组50——车身（驾驶室）组51——地板组52——风窗组53——前围组54——侧围组56——后围组57——顶盖组60——车篷及侧围组61——前侧面车门组62——后侧面车门组63—后车门组64——驾驶员车门组65——总操纵机构组66—安全门组68——驾驶员座组69——前座组70——后座组71—乘客单人座组72—乘客双人座组73—乘客三人座组74——乘客多人座组75——折合座组78——隔板组79——无线电设备组81——空气调节设备组82—附件组84—车前（尾）板制件组85—车厢组86—车厢倾卸机构汽车总图编号规则：1．总图编号结构CA ****——*分别为企业代号，产品代号和类别代号。

QC/T 265-2004（2004-03-12发布，2004-08-01实施）代替QC/T 265-1999前言本标准在QC/T 265-1999《汽车零部件编号规则》(即原ZB/TY04005-1989)的基础上进行修订，在内容和结构上有较大变化。

本标准与QC/T 265-1999在内容和结构上主要变化如下：——本标准在修订基础上将原来57个组号增加为64个组号；——本标准新增组号为40电线束、41汽车灯具、55车身装饰件、58乘员安全约束装置、59客车舱体与舱门、67中侧面车门、76卧铺；——本标准在原版本修订基础上将原来637个分组号增加为1026个；——本标准对在文中使用的有关汽车零部件名称给出了术语和定义；——本标准增加汽车零部件组合模块编号供参考；——本标准增加汽车零部件组号、分组号中英文对照；——本标准将无独立使用功能的19分组"副变速器"合并到17分组"变速器"；——本标准将原版本32分组"承载轴"更改为"附加桥(附加轴)"；——本标准将原版本79分组"无线电设备"更改为"车用信息通讯与音像设备"；——本标准新增零部件部分为近年来汽车行业所采用一些新零部件收录汇总组成；——本标准对原版本中经过多年生产实践比较成熟的技术内容予以了保留。

本标准附录A为规范性附录，附录B为资料性附录，附录C为资料性附录。

本标准自实施之日起代替QC/T 265-1999。

本标准由中国汽车工业协会提出。

本标准由全国汽车标准化技术委员会归口。

本标准起草单位：东风汽车工程研究院。

本标准主要起草人：姒庆、余博英、鲍东辉。

本标准所代替标准的历次版本发布情况为：ZB/TT 04005-1989、QC/T 265-1999。

QC/T 265-2004汽车零部件编号规则1 范围本标准规定了各类汽车、半挂车的总成和装置及零件号编制的基本规则和方法。
