计算机辅助设计与制造复习题(含答案)

计算机辅助设计考试理论题附答案(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、单选61.以下软件不能完成计算机辅助设计的是： ( )答案：B62.画笔和photoshop等很多软件都可以绘图，但和AutoCAD相比它们不能： ( )A.打印图形B.保存图形C.精确绘图和设计D.打开图形答案：C不能处理以下哪类信息： ( )A.矢量图形B.光栅图形C.声音信息D.文字信息答案：C软件可以进行三维设计，但不能进行：( )A.线框建模B.表面建模C.实体建模D.参数化建模答案：D默认时正角度测量按( )。

A.顺时针方向B.逆时针方向C.任意方向答案：B66.通常我们在定义绘图环境时使用最多的是( )对话框。

A.选项B.自定义C.环境设置D.标准答案：A67.字义字体样式的命令是( )。

（基础知识）答案：B68.使用夹点不可能实现( )操作。

（基础知识）A.打断B.拉伸C.移动D.旋转答案：A69.在CAD中在用Line命令绘制封闭图形时，最后一直线可敲( )字母后回车而自动封闭。

（基础知识）答案：A70.在CAD中单位设置的快捷键是( )。

（基础知识）+U+U答案：B软件中我们一般都用( )单位来做图以达到最佳的效果。

A.米B.厘米C.毫米D.分米答案：C72.在CAD中文本窗口切换的快捷键是( )答案：B73.在CAD中圆弧快捷键是( ) 。

答案：B74.在CAD中绘制圆的直径按( )键。

答案：D75.在CAD中定数等分的快捷键是( )。

76.答案：D76.在CAD中点的快捷键是( )。

77.答案：：C中绘制弧形的快捷键( )。

答案：C中用多段线绘制弧形时D表示弧形的( )。

A.大小B.位置C.方向D.坐标答案：C79.在CAD中图形界限的命令是( ) 。

+o+a+0+1+2标准答案：A80.在CAD中查看距离命令是( )。

答案：C81.在AutoCAD中复制其它文件中块的命令快捷键是( )。

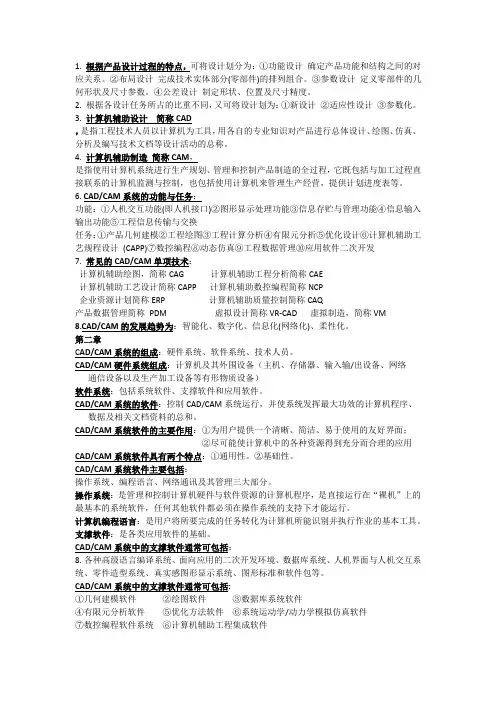

1. 根据产品设计过程的特点，可将设计划分为：①功能设计确定产品功能和结构之间的对应关系。

②布局设计完成技术实体部分(零部件)的排列组合。

③参数设计定义零部件的几何形状及尺寸参数。

④公差设计制定形状、位置及尺寸精度。

2. 根据各设计任务所占的比重不同，又可将设计划为：①新设计②适应性设计③参数化。

3. 计算机辅助设计简称CAD，是指工程技术人员以计算机为工具，用各自的专业知识对产品进行总体设计、绘图、仿真、分析及编写技术文档等设计活动的总称。

4. 计算机辅助制造简称CAM，是指使用计算机系统进行生产规划、管理和控制产品制造的全过程，它既包括与加工过程直接联系的计算机监测与控制，也包括使用计算机来管理生产经营，提供计划进度表等。

6.CAD/CAM系统的功能与任务：功能：①人机交互功能(即人机接口)②图形显示处理功能③信息存贮与管理功能④信息输入输出功能⑤工程信息传输与交换任务：①产品几何建模②工程绘图③工程计算分析④有限元分析⑤优化设计⑥计算机辅助工艺规程设计(CAPP)⑦数控编程⑧动态仿真⑨工程数据管理⑩应用软件二次开发7. 常见的CAD/CAM单项技术：计算机辅助绘图，简称CAG 计算机辅助工程分析简称CAE计算机辅助工艺设计简称CAPP 计算机辅助数控编程简称NCP企业资源计划简称ERP 计算机辅助质量控制简称CAQ产品数据管理简称PDM 虚拟设计简称VR-CAD 虚拟制造，简称VM8.CAD/CAM的发展趋势为：智能化、数字化、信息化(网络化)、柔性化。

第二章C AD/CAM系统的组成：硬件系统、软件系统、技术人员。

CAD/CAM硬件系统组成：计算机及其外围设备（主机、存储器、输入输/出设备、网络通信设备以及生产加工设备等有形物质设备）软件系统：包括系统软件、支撑软件和应用软件。

CAD/CAM系统的软件：控制CAD/CAM系统运行，并使系统发挥最大功效的计算机程序、数据及相关文档资料的总和。

1、计算机辅助设计（CAD ）概念：利用计算机强有力的计算功能和高效率的图形处理能力，辅助设计人员完成工程或产品的设计、分析计算及图样绘制等工作，从而获得理想的设计目标并获得预期成果的一种技术。

2、CAD/CAM 技术的发展过程3、CAD 技术的发展趋势：目前CAD 技术正在向集成化、智能化、网络化的方向发展。

4、CAD 系统结构硬件：中央处理器、输入设备、输出设备、存储器、网络通信设备。

CAD 系统结构软件：系统软件、支撑软件、应用软件。

二维图形的变换形式：图形不变坐标系改变、图形改变坐标系不变。

5、设计资料的类型：数表和线图。

设计资料的处理方法：公式化、数据文件、数据库。

6、设计数据的差值方法：线性插值法、抛物线插值法、拉格朗日插值法。

7、设计曲线的拟合方法和原理设计曲线的拟合方法：最小二乘法。

最小二乘法原理：将由实验得到或绘图经离散后得到的m 个点在坐标系中画出来，假设这些点得到的拟合公式为y=f （x ），每个节点处的偏差为i e =f （i x ）-i y ，i=1,2,2...m ，如果将每个点的偏差值直接代数相加，则有可能因为正负偏差的抵消而掩盖整个误差程度，不能正确反映拟合公式的精确度，为此，将所有节点的偏差取平方值并求和，得到∑=m 1i 2i e =()2m 1i ii y x f ∑=-）（，让偏差平方和达到最小，即最小二乘法的曲线拟合。

8、几种坐标系的概念：用户坐标系、设备坐标系、假想设备坐标系。

用户坐标系（世界坐标系）：坐标轴上的单位由用户自己确定，用来定义二维或三维世界中的物体。

设备坐标系（物理坐标系）：图形显示器或绘图机自身的一个坐标系。

假想设备坐标系（标准设备坐标系）：从世界坐标系到设备坐标系的变换中插入的一个坐标系，使所编制的软件方便地应用于不同的设备上。

9、二维图形的变换方法：比例变换、平移变换、旋转变换、对称变换、错切变换。

1、 几何建模的概念：将物体的几何信息以及相关的属性输入计算机，计算机以数据的形式将物体的信息储存起来。

题库一、填空题1、一套完整的CAD/CAM系统包括＿＿＿＿系统和＿＿＿＿系统。

2、CIM是＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿等自动化技术发展的延续和更高水平的集成。

3、数控装置包括＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿和＿＿＿＿五部分。

4、如果一直某NC机床的脉冲当量为0.005mm/脉冲，请问如果要让该设备沿X 方向走1.007mm，则数控装置要向私服系统发出＿＿＿＿个脉冲。

5、数控加工的加工用量是指＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿。

6、APT系统中定义了＿＿＿＿、＿＿＿＿、＿＿＿＿三个控制面。

7、测量机精度的表示方法主要有＿＿＿＿、＿＿＿＿、＿＿＿＿三种。

8、如果已知刀具的进给速度为100mm/min，则其走直径为100mm的半圆须＿＿＿分钟。

9、绿色制造技术从内容上包括＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿和＿＿＿。

10、通用后置处理系统一般要求输入标准格式的＿＿＿＿文件和＿＿＿＿或＿＿文件，输出的是符合该数控系统格式的数控程序。

11、数控机床的刀具补偿功能一般包括刀具＿＿＿＿补偿和到刀具＿＿＿＿补偿。

12、如果已知某NC机床的脉冲当量为0.005mm/脉冲，请问如果要让刀具从点（0,0）移动到点（5,10），则数控装置的输出装置要向伺服系统共发出＿＿＿＿个脉冲。

13、三坐标测量记得测量方式一般有＿＿＿＿、＿＿＿＿、＿＿＿＿。

14、数控编程中的误差包括＿＿＿＿、＿＿＿＿和＿＿＿＿三种。

15、计算机支持的协同工作，基础是＿＿＿＿，形式是＿＿＿＿，关键是＿＿。

16、虚拟制造可划分为以＿＿＿＿为中心的虚拟制造，以＿＿＿＿为中心的虚拟制造，以＿＿＿＿为中心的虚拟制造三类。

17、著名的CAD/CAM软件有＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿等。

18、数控机床按对被控制量有无测量反馈装置分为＿＿＿＿、＿＿＿＿、＿＿＿三种。

19、多坐标图像编程常用的三种算法是＿＿＿＿、＿＿＿＿、＿＿＿＿。

20、快速成型的过程有＿＿＿＿、＿＿＿＿、＿＿＿＿。

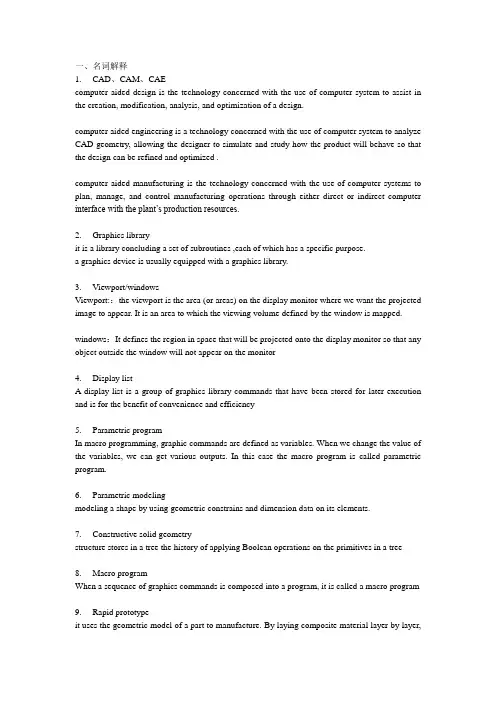

一、名词解释1.CAD、CAM、CAEcomputer aided design is the technology concerned with the use of computer system to assist in the creation, modification, analysis, and optimization of a design.computer aided engineering is a technology concerned with the use of computer system to analyze CAD geometry, allowing the designer to simulate and study how the product will behave so that the design can be refined and optimized .computer aided manufacturing is the technology concerned with the use of computer systems to plan, manage, and control manufacturing operations through either direct or indirect computer interface with the plant’s production resources.2.Graphics libraryit is a library concluding a set of subroutines ,each of which has a specific purpose.a graphics device is usually equipped with a graphics library.3.Viewport/windowsViewport:：the viewport is the area (or areas) on the display monitor where we want the projected image to appear. It is an area to which the viewing volume defined by the window is mapped.windows：It defines the region in space that will be projected onto the display monitor so that any object outside the window will not appear on the monitor4.Display listA display list is a group of graphics library commands that have been stored for later execution and is for the benefit of convenience and efficiency5.Parametric programIn macro programming, graphic commands are defined as variables. When we change the value of the variables, we can get various outputs. In this case the macro program is called parametric program.6.Parametric modelingmodeling a shape by using geometric constrains and dimension data on its elements.7.Constructive solid geometrystructure stores in a tree the history of applying Boolean operations on the primitives in a tree8.Macro programWhen a sequence of graphics commands is composed into a program, it is called a macro program9.Rapid prototypeit uses the geometric model of a part to manufacture. By laying composite material layer by layer,it generates a prototype二、简述题1.简述device coordinate system 的定义、特点及缺点设备坐标系是在显示器上定义的二维坐标系统，用于定义显示器上点的参考位置特点1．原点可以任意定义。

计算机辅助设计与制造复习题一、填空题1、计算机支持的协同工作(CSCW),基础是通信，形式是__合作_______ ，关键是协调—。

2、数控机床主要由_数控装置.、_伺服系统_ _________ 、_机床本体等几部分组成。

3、区分图形可见与不可见的就是图形裁剪技术，一般地，认为窗口内的是可见的，落在窗口外是不可见的。

4、随着CAD技术的普及应用越来越广泛，越来越深入，CAD技术正向着开放、集成、智能和标准化的方向发展。

5、支撑软件是CAD/CAM软件系统的重要组成，也是各类应用软件的基础。

从功能上可将支撑软件划分为自动绘图、几何造型、工程分析与计算、仿真与模拟、专用设备控制程序生成、集成与管理等几种类型。

6、常用的数据交换标准格式的有STEP 、 IGES 等。

7、目前已经发明了许多不同类型的消隐算法，它们一般依据以下几种基本算法原理：包含性检验、深度检验、可见性检验、求交运算、投影变换等。

8、CAE软件的有限元分析程序系统主要由：前置处理程序、主分析程序和后置处理以及用户界面、数据管理系统与数据库、共享的基础算法等组成。

9、对块或对象的保存常用到BLOCK命令和 W 命令10、CAD/CAM系统中常用的输出设备有显示器、打印机、绘图机、立体显示器、 3D听觉环境系统、生产设备系统等。

11、按打开效果分，菜单有右边带小三角的菜单项、带省略号的及直接换行三种类型。

12、正投影的基本性质为显实性，积聚性，类似性。

13、三维图形的基本几何变换有平移变换、旋转变换、对称变换等。

14、常用曲面构造方法有：线性拉伸面、直纹面、旋转面、扫描面。

实体生成方法有：体素法、扫描法。

15、CAPP系统零件信息的描述主要方法有：数字编码描述法、语言文字描述法和几何特征图形描述法等。

常用的零件信息输入方式有两种：一种是采用人机交互方式输入零件的各种信息，一种是通过与CAD系统的集成，从CAD 系统中直接提取零件的几何信息和技术信息。

《计算机辅助设计》复习题一、 填空题：（每空1分，共63个空）取36分1. 以弧长为参数的曲线方程为_________方程，其切矢模长为_________。

【自然参数方程，1】2. 在参数曲线的活动坐标系中，主法线和切线构成_________面，主法线和副法线构成_________面，切线和副法线构成_________面。

【密切面，法面，从切面】3. 空间曲线曲率k 反映了曲线上相邻两点切失之间的_________对_________的变化率，反映了曲线的弯曲程度。

【夹角，弧长】4. 如果构造一条曲线顺序通过给点的数据点，称为对这些数据点进行_________；如果构造的曲线不严格通过这些数据点，而是在某种意义下最接近给定的数据点，称为对这些数据进行_________；这两种方法统称为_________。

【插值，逼近，拟合】5. 最简单的多项式基是_________，设j a 为系数矢量，则由此构造的n 次多项式曲线方程为_________。

【幂基(0,1,...,)j u j n =，0()n j j i u u==∑P a 】6. 构造参数样条曲线时，对型值点的参数化常用的方法有_________、_________。

【均匀参数化，累加弦长参数化】7. Bezier 曲线基函数的性质有_________、_________、_________、导函数和基的递推性。

【正性，权性，对称性】8. Bezier 曲线的性质有_________、_________、_________保凸性、几何不变性、变差减少性等。

【端点性质，对称性，凸包性】9. 拼接曲线的连续性分为_________、_________。

【几何连续，参数连续】10. 设0V 0V 0V 0V 和0P 1P 2P 3P 分别为两条三次Bezier 曲线的控制顶点，若两条曲线保持0G 、0C 连续，则应满足条件：_______ ；若保持1G 连续，则应满足条件：_________；若保持1C 连续，则应满足条件：_________。

一单选题1.计算机辅助设计与制造简称为( C )A.CADB.CAMC.CAD/CAMD.CAE2.CIMS 是( A )的简称A.计算机集成制造系统B.计算机辅助制造系统C.计算机集成系统D.计算机辅助集成制造系统3.CAD/CAM 系统中，CAPP是指( B )A.计算机辅助设计B.计算机辅助工艺过程设计C.计算机辅助工程D.计算机辅助制造4.计算机辅助制造应具有的主要特性是( A )A.适应性、灵活性、高效率等B.准确性、耐久性等C.系统性、继承性等D.知识性、趣味性等5.DBMS 是指( C )A.信息管理系统B.计算机辅助管理系统C.数据库管理系统D.刀具管理系统6.CAD/CAM 的建模技术中常用的方法有线框建模、表面建模、实体建模和( B )等四种A.仿真建模B.特征建模C.非流形建模D.偏微分建模7．按成组技术理论，机械零件大致可分为三类：( D )A.回转件、相似件、标准件B.回转件、箱体零件、标准件C.复杂件、回转件、箱体零件D.复杂件、相似件、标准件8. CAPP 主要可以分为下属类型：检索式 CAPP、派生式 CAPP、创成式 CAPP 和( A )A. 智能式 CAPPB. 离散式 CAPPC. 搜索式 CAPPD. 推理式 CAPP9．下列关于 PDM 的描述，错误的是：( B )A．PDM 技术是一门用来管理与产品相关的主要信息和主要过程的技术。

B．PDM 进行信息管理是通过静态的产品结构和动态的产品设计流程。

C．PDM 包括了产品生命周期的各个方面。

D．PDM 是 CAD/CAPP/CAM 的集成平台。

10.适用于零件有较强相似性的CAPP系统是( C )A．创成式 B．综合式C．派生式 D．人工智能与专家系统11. 在CAD/CAM系统中，( C )是加接CAD、CAM的纽带。

A.CAEB.CAGC.CAPPD.CAQ12．CAD设计资料的类型可以归结为数表和( D )两大类。

计算机辅助设计与制造含答案1．CAD/CAM软件系统可以分为系统软件、支撑软件和（） [单选题] *A.应用软件(正确答案)B.操作系统C.工程分析软件D.绘图软件2．下面不属于常用的CAPP系统的是（） [单选题] *A．派生式CAPPB. 离散式CAPP(正确答案)C. 综合式CAPPD. 创成式CAPP3．在工程数据的计算机处理中，有一种方法是根据给定的已知点，选择合适的函数曲线，使它能尽可能接近那些点，反映它们的变化规律，这种方法是（） [单选题] *A．线性插值B．抛物线插值C．函数逼近D．函数拟合(正确答案)4．在欧拉公式V－E＋F－L=2（B－G）中，B表示（） [单选题] *A 顶点数B 内环数C边数D 不相连物体个数(正确答案)5．具有较好的局部控制性的曲线是（） [单选题] *A.二次曲线B.Bezier曲线C.B样条曲线(正确答案)D.直线6．在三维几何建模技术中，通过对物体各个表面或曲面进行描述的三维建模方法是（） [单选题] *A．线框模型B．表面模型(正确答案)C．实体模型D．特征模型7．在CAD作业中，采用数据文件形式来处理数表、线图数据，其目的是（） [单选题] *A.减少占用内存，使数据文件独立于计算程序(正确答案)B.减少占用内存，使数据文件与计算程序融为一体C.占用大量内存，较好解决数据共享D.占用外存，使数据文件与操作系统紧密结合8．图形变换矩阵T= 的含义是（） [单选题] *A.这是一个先旋转30°后平移的复合变换矩阵(正确答案)B.旋转变换是使图形绕原点旋转30°C.平移变换是使图形在X方向平移2，Y方向平移3D.这是一个先平移,后旋转30°的复合变换矩阵9．数据库管理系统FoxPro所采用的的数据模型是（） [单选题] *A．层次型B．网络型C．关系型(正确答案)D．引用型10．在CAD/CAM系统中，CAD是指（） [单选题] *A.计算机辅助设计(正确答案)B.计算机辅助制造C.计算机辅助工程D.计算机辅助工艺过程设计11．DBMS是指（） [单选题] *A.信息管理系统B.计算机辅助管理系统C. 刀具管理系统D. 数据库管理系统(正确答案)12．在CAD作业过程中，线框模型可以支持的工作是（） [单选题] *A．生成三视图(正确答案)B．生成剖视图C．生成消隐图D．生成渲染图形13．在数控加工中，有一个引导刀具运动的导动面，刀具与导动面的关系，不包括（） [单选题] *A. 沿导动面左侧运动B. 沿导动面右侧运动C. 在导动面上运动D. 垂直导动面运动(正确答案)14．计算机辅助制造简称为（） [单选题] *A.CADB.CAM(正确答案)C.CAMPD.CAGD15．数据库管理系统常见的数据模型不包括（） [单选题] *A．层次型B．网络型C．关系型D．引用型(正确答案)16．已知变换矩阵为T= 则图形将（） [单选题] *A.在X方向放大L倍，在Y方向放大M倍B.在X方向放大M倍，在Y方向放大L倍C.在X方向平移L，在Y方向平移M(正确答案)D.在X方向平移M，在Y方向平移L17．在欧拉公式V－E＋F－L=2（B－G）中，V表示（） [单选题] *A.顶点数(正确答案)B.内环数C.边数D.不相连物体个数18．在编码裁剪算法中，一线段的一个端点的编码为1001，则该端点位于（）[单选题] *A. 窗口中B. 窗口上方(正确答案)C. 窗口下方D. 窗口右边19．以下设备中，不是外存设备的器件是（） [单选题] *A.硬盘B.光盘C.软盘D.内存条(正确答案)20．一彩色光栅扫描显示器，其分辨率为1024×768×8，其中1024表示（） [单选题] *A. 水平扫描线上的点数(正确答案)B. 垂直方向上水平扫描线的线数C. 水平扫描频率D. 垂直扫描频率21．定义在图形设备上的矩形区域称为（） [单选题] *A．窗口B．屏幕C．视区(正确答案)D．页面22．CAD与CAM之间的纽带是（） [单选题] *A.CIMSB.CAPP(正确答案)C.DNCD.CAQ23．在设计数据计算机处理中，对于数据之间具有函数关系的数表常采用的处理方法（） [单选题] *A. 拟合公式(正确答案)B. 数组赋值C. 建立数据文件D. 建立数据库24．在CAD技术中，缩写形式是STEP的是（） [单选题] *A.层次型数据库B.产品数据模型C.随机文件D.产品模型数据交换标准(正确答案)25．在实体造型中以物体的边界为基础来定义和描述几何形体，并能给出完整和显式的界面描述的造型方法称为（） [单选题] *A.边界表示法(正确答案)B.扫描表示法C.构造实体几何表示法D.空间单元表示法26．在数控机床方面，DNC是指（） [单选题] *A.人工控制机床B.人工遥控机床C.机床控制机床D.计算机直接控制机床(正确答案)27．指挥硬件工作的指令的集合，称为（） [单选题] *A. 程序(正确答案)B. 软件C. 代码D. 指令集28．数据库管理系统的英文简写形式是（） [单选题] *A. CIMSB. DBC. HTTPD. DBMS(正确答案)29．在特征建模中，机械零件包含多种特征，不属于其中的是（） [单选题] * A．精度特征B．形状特征C．时间特征(正确答案)D．材料特征30．最小二乘法是数据处理的一种常用方法，它属于（） [单选题] *A．线性插值B．抛物线插值C．函数逼近D．函数拟合(正确答案)31．在以下设备中，不属于输出设备的是（） [单选题] *A．显示器B．数字化仪(正确答案)C．打印机D．绘图仪32．在三维几何形体的实现模式中，通过平面图形绕空间某直线旋转一定角度而获得实物模型的建模方法属于（） [单选题] *A．CSG法B．B_rep法C．光线投影法D．扫描表示法(正确答案)33．二维图形变换矩阵T=中，可以实现的图形变换中不包括（） [单选题] * A．旋转B．平移(正确答案)C．比例D．对称34．DBMS是指（） [单选题] *A.信息管理系统B.计算机辅助管理系统C.数据库管理系统(正确答案)D.刀具管理系统35．衡量主机的指标中，MIPS指标可以衡量主机的（） [单选题] *A.内存大小B. 象素C.尺寸D. 速度(正确答案)36．在特征建模中，形状特征之间存在多种关系。

计算机辅助设计与制造复习题及答案一、填空题1．产品数据管理系统的一般体系结构包含四个层次：用户界面层、功能模块及开发工具层、框架核心层、系统支撑层。

2．CAPP系统中常用的方法有派生式CAPP和创成式CAPP。

3．CAD/CAM集成系统主要是指CAD、CAPP、CAM的集成。

4．CAPP专家系统主要由零件信息库、工艺知识库、推理机构成。

5．零件分类成组方法主要有直接观察法、分类编码法、工艺流程法。

6．三维实体建模中，常用的建模方法有扫描法和基本体素法。

7．机械设计一般要经历规划设计、方案设计、技术设计、施工设计四个阶段。

8．特征建模通常由三部分构成：形状特征建模、精度特征建模、材料特征建模。

9．几何建模系统的三种模式是：线框建模、表面建模、实体建模。

10．一元函数的插值方法有线性插值法和拉格朗日插值法。

11.产品的制造过程一般要经过产品设计、工艺设计、制造等环节，最终形成用户所需的产品。

12、CAD系统的软件包括：系统软件、支撑软件、应用软件。

13、将平面图形沿X方向平移3个单位，然后放大一倍，其变换矩阵为103020002。

14、PDM的功能包括文档管理、工作流程管理、零件分类检索、工程变更管理、产品结构与配置管理、和PDM系统与应用软件的集成。

15、一个完整的CAD/CAM系统必须具备硬件系统和软件系统。

16、实体模型储存物体的完整几何信息。

它的数据结构不仅记录了全部几何信息，而且记录了全部点、线、面、体的拓扑信息，这是实体模型与线框模型的根本区别。

17、创成式CAPP系统主要解决两方面的问题，即工艺决策与工序设计。

18、柔性编码系统的编码由固定码和柔性码两部分组成。

19、线框模型是通过点、线(直线，曲线)描述几何信息和拓扑信息并在计算机内生成二维或三维图像。

20、几何造型就是利用三维造型CAD软件或CAM软件的三维造型、编辑修改、曲线曲面造型把要加工的工件的三维几何模型构造出来，并将零件被加工部位的几何图--2形准确地绘制在计算机屏幕上。

计算机辅助设计与制造简答题总结Revised on July 13, 2021 at 16:25 pm1、CAPP有哪几种基本类型分别基于何种技术1检索式CAPP系统；2派生式CAPP系统;即基于成组技术或基于特征的CAPP系统；3创成试CAPP系统主要包括基于传统过程性程序结构与决策形式的CAPP系统;基于知识的cap系统等；4综合式CAPP系统;包括派生式和创成式与人工智能相结合;且综合了它们的优点的CAPP系统;基于实例与知识的混合式CAPP系统及其它混合式系统等..2、什么是数控加工数控装置有哪些类型数控编程的主要内容是什么数控加工数控机床应用数字化信息实现机床控制的一种技术..数控装置有哪些类型类型按加工方式分类：1.金属切削类数控机床2.金属成型类数控机床3.数控特种加工机床4其他类型的数控机床按驱动装置的特点分类1.开环控制数控机床2半闭环控制数控机床3．闭环控制数控机床4．混合控制数控机床主控编程的主要内容包括:分析零件图纸进行工艺处理;确定工艺过程；数值计算;计算刀具中心运动轨迹;获得刀位数据；编制零件加工程序；制备控制介质；校核程序及首件试切..4、什么是成组技术成组技术是一门生产技术科学;即研究和发掘生产活动中有关事物的相似性;并充分利用事物的相似把相似问题归类成组;寻求解决这一类问题相对统一的最优方案;从而节约时间和精力以取得所期望的经济效益..6、派生式CAPP系统的原理是什么基本原理是利用成组技术GT代码或企业现行的零件图编码;将零件根据结构和工艺相似性进行分组;然后针对每个零件组编制典型工艺;又称主样件工艺;在进行工艺设计时;根据零件的GT代码和其他有关信息;按编码搜索零件族;对典型工艺进行自动化或人机交互式修改;生成符合要求的工艺文件..7、派生式CAPP系统与创成式CAPP系统的工作原理有何不同答：派生法是以对标准工艺规程的检索和修改为基础;而标准工艺是由有经验的工艺人员制订的..设计新零件工艺规程时要对标准工艺进行检索;并经编辑和修改而得到..创成法是由计算机软件系统;根据输入的或直接从cad系统获得的零件信息;依靠系统中的工艺数据和各种工艺决策自动设计出工艺规程..5、产品数据管理PDM的定义是什么一般认为;PDM是一种管理所有与产品相关信息和所有与产品相关的过程的技术..9、CAD/CAM系统的进行由哪几部分组成;各有什么功能CAD/CAM的进行环境由硬件;软件和人三大部分所构成;硬件部分是CAD/CAM系统运行的基础;主要由计算机及其外围设备组成;包括主机;存储器;输入输出设备;网络通信设备以及生产加工设备等有形物质设备；软件部分是CAD/CAM 系统的核心;通常是指程序及相关的文档;包括系统软件;支撑软件和应用软件等..硬件提供了CAD/CAM系统潜在的能力;而软件则是开发、利用其能力的钥匙；人在CAD/CAM系统中起着关键的作用..8、简述CAPP专家系统的构成及特点..CAPP专家系统只要由零件信息输入模块;推理机与知识库三部分组成;特点：“推理+知识”为特征..3、什么是CIMS CIMS的关键技术是什么CIMS是计算机集成制造系统;CIMS是在自动化技术、信息技术及制造技术的基础上;通过计算机及其软件;将制造工厂全部生产活动所需的各种分散的自动化有机地集成起来;是和于多品种、中小批量生产的总体高效益、高柔性的智能制造系统..关键技术是：CAPP 信息集成;过程集成;企业集成..10、简述三维建模中线框模型的主要特点1、利用物体的三维数据产生任意方向的视图;视图间能保持正确的投影关系;这为生成多视图的工程图提供了方便2、在构造模型时操作非常简单3、数据结构简单;存储量小;容易找到顶点和边的数据;计算机能精确地显示线框模型的顶点和边的具体位置4、系统的使用如同人工绘图的自然延伸;故对用户的使用水平要求低;用户容易掌握..缺点：1、对物体的真实形状进行处理时需对所有棱线进行解释与理解;有时出现二义性或多义性理解2、该结构包含的信息有限;无法进行图形的自动消隐3、这种数据结构无法处理曲面物体的侧轮廓线..4、在生成复杂物体的图形时;这种线框模型要求输入大量的初始数据;不仅加重了输入负担;更难以保证这些数据的统一性和有效性..11、列出几种线图的程序化方法一般处理线图的做法1若能查到线图原有的公式;只需将公式编写到程序中2、将线图离散为数表;然后将数表进行程序化处理3、用曲线插值或拟合的方法求出线图的近似公式;再将公式编写到程序中..12、与传统数控机床相比;CNC可使编程工作简化;试说明其原因1、传统数控机床编程要经计算;编写程序单制作纸带、读带、检验、修改等步骤;其中计算工作有时很繁琐;修改程序需重新制作纸带也很麻烦2、CNC采用通用计算机进行控制;可完成编程中大部分工作;并可储存零件加工程序;也可通过键盘;输入对程序进行修改;从而使编程工作得以简化..13;、表面建模的特点：表面建模在线框建模的基础上增加了环和边的信息及表面特征、棱边的连接方向等内容;与线框建模相比多了一个面表;记录了边、面间的拓扑关系;但仍旧缺乏面、体间的拓扑关系;无法区别面的哪一侧是体内还是体外;因此任然不是实体模型;因而在物理特性计算、有限元分析等应用中缺乏表示上的完整性..特征建模的特点：特征建模着眼于表达产品完整的技术和生产管理信息;且这种信息涵盖了与产品有关的设计、制造等各个方面;为建立产品模型统一的数据库提供了技术基础..4.简述数控机床的特点及其组成部分..答：数控机床具有对加工对象适应性强、自动化程度高、加工精度高且加工质量稳定、生产效率高、易于建立计算机通讯网络等特点..主要组成有：主机、CNC装置、驱动装置、辅助装置、编程机及其附属设备..1.与传统的工艺设计相比CAPP有何优点答：自动编程使用通用电子计算机和专用程序设计语言;自动进行运算和编制指令;速度快;但需要相应的设备..手工编程使用一般的计算工具;以各种数学方法人工进行运算和编制指令;速度慢..手工编程方法比较简单;容易掌握;适应性较大;但手续比较繁琐;易于出错..三、名词解释题1. 计算机辅助工艺过程设计CAPP:是通过向计算机输入被加工零件的几何信息和加工工艺信息;由计算机自动输出零件的工艺路线及工序内容等工艺文件的过程..2. 数字控制NC：是用数字化信息对机床的远动及其加工过程进行控制的一种技术..3. 零件程序：按一定的格式并以代码的形式编制的;他是机床操作者与系统之间进行人机联系的纽带..4.后置处理程序：将刀具位置数据、相应的切削条件和辅助信息等处理成特定的数控系统所需要的指令和程序格式;并制成穿孔纸及打印出零件加工程序单..5. 数控技术：是用数字化信息对机床的运动及其加工过程进行控制的一种技术..6. LISP：是人工智能学科领域中广泛采用的一种程序设计语言;是一种计算机的表处理语言..7. 计算机数控系统CNC系统：用计算机通过执行其存储器内的程序来完成部分或全部功能;并配有接口电路;伺服驱动的一种专用计算机系统.. 4．实体建模系统的特点是什么答案：实体建模系统对结构体的几何拓扑信息表达克服了线框建模的二义性以及曲面建模容易丢面的缺点;从而可以自动生成既有真实感图形的生成和物体间的干涉检验..产品设计、分析和制造工序中的所需要的关于物体的几何描述方面的数据可从实体模型中获得..1．派生式CAPP系统的工作原理是什么答：利用零件GT成组技术代码;将零件根据结构和工艺相似性进行分组;针对每个零件组编制典型工艺..工艺设计时;根据零件的GT代码;确定该零件所属的零件组;检索出该零件的典型工艺文件;最后进行自动化或人机交互式修改;生成符合要求的工艺文件..3．根据个人理解解释CAD/CAM的概念..答案：CAD/CAM是由多门学科和多项技术综合形成的一项技术科学..它表明在许多方面可以利用计算机帮助设计制造和销售各种产品..广义的CAD/CAM包括CAD-CAPP-CAE-CAQ-CAPMS-CAM技术..从产品的制造过程理解CAD/CAM;是指从市场需求分析-产品设计-工艺设计-生产阶段直到装配成产品这一过程的计算机化..实际用应用中;包括软件和硬件两部分..五、名词解释：1. 数控编程答：根据被加工零件的图纸和技术要求、工艺要求等切削加工的必要信息;按数控系统所规定的指令和格式编制成加工程序文件4. MRP答：MRPMaterial Requirements Planning是生产和采购产品所需各种物料的计划;根据主生产计划上所需要物料的实践节点来决定订货和生产..已知：用刀具为R=5立铣刀加工如图所示工件;进给量150 mm/min;主轴转速1500 r/min;刀具半径补偿地址为D01;工件型值点坐标如下：A20;14、B20;62、C44;86、D96;86、E120;62、F120;40、G100;14..试编出加工该工件的数控程序刀具从A点进刀;顺时针加工..解：数控程序：N10 G90 G00 X0 Y0 Z40.0 S1500 M30;N20 Z-5 M80;N20 G41 G01 X20.0 Y14.0 D01 F150;N30 Y62.0;N40 G02 X44.0 Y86.0 R24.0;N50 G01 X96.0 Y86.0;N60 G03 X120.0 Y62.0 R24.0;N70 G01 X120.0 Y40.0;N80 X100.0 Y14.0;N90 X20.0 M09;N100 G40 X0 Y0;N110 G00 Z40.0;N120 M30;1.简述CAD/CAM支撑软件的主要功能;并列出代表性软件答：1基本图形资源与自动绘图AutoCAD;2几何造型Pro/E; UGII; CATIA; SolidWorks(1)工程分析与计算 NSYS;NASTRAN数控程生成MasterCAM;二、填空题1.软件开发的步骤主要有软件分析阶段、设计阶段、实现阶段与维护阶段 ..2.数控技术是用数字化信息对机床的运动及其加工过程进行控制的一种技术..3.CAPP系统一般分为检索式、派生式和创成式 3种系统..4. 零件程序是按一定的格式并以代码的形式编制的;它是机床操作者与系统之间进行人机联系的纽带;通常称作零件源程序 ..5.CAPP是计算机辅助设计和计算机辅助制造之间的桥梁;同时又是计划调度、生产管理等所需信息的交汇枢纽;它在计算机集成制造系统中占有重要的地位..6.数据库是存储、关联数据的集合; 数据库管理系统是数据库的核心部分;是用户与数据库之间的接口..1.CAD/CAM软件系统可以分为系统软件、支持软件和__应用软件________.2.常用的设计数据的计算机处理方法有数组化、文件化和___数据库_______.3.二维图形的基本几何变换有比例变换、对称变换、__旋转变换、平移变换___和错切变换等.4．在CAD工作中;二维绘图软件和三维造型软件是其重要工具;常见软件有___AutoCAD_____;__SolidWorks______;__Pro/E______等或填UGII;MasterCAM;CATIA;Ideas等5.计算机辅助工程的简称____CAE______.6．分类编码系统在成组技术实际应用中;有三种基本编码结构： ___层次结构、链式结构、混合结构..7．数控加工数控机床应用 __数字化信息____ 实现机床 _ 控制____ 的一种技术..8．按自动化程度可以把数控编程分为：_手工编程__和__自动编程____两类..9．产品数据管理PDM的主要功能有：__电子仓库、_工作流和过程管理____、产品结构与配置管理、检视和批阅、扫描与成像、项目管理、电子协作和工具与集成件等..10．PDM中工作流管理系统在最高层上;应能提供三个方面的功能;分别是 __建造功能、运行控制功能、运行交互功能__..1．数值程序化的方法有数组形式存储数据和用公式计算数据...数表程序化的方法有屏幕直观输出法、数组存储法和公式计算法.. 2．质量信息的采集方法有手工采集、半自动采集和自动采集..3．CAPP中零件信息的描述方法有成组代码描述法、型面特征描述法、从CAD系统直接输入零件信息..4．区分图形可见与不可见的就是图形裁剪技术;一般地;认为窗口内的是可见的;落在窗口外是不可见的..5．数据结构包括数据的物理结构和数据的逻辑结构.. 6．CAD/CAM系统中常用的输出设备有显示器、打印机、绘图机、立体显示器、3D听觉环境系统、生产设备系统等..7．几何建模分为线框建模、表面建模、实体建模..8．计算机辅助工艺设计系统可以缩写成CAPP;系统中工程数据库的建立是一项重要内容;其动态数据库一般由以下几个部分构成;他们分别是产品设计数据库、制造工艺文件库等..四、判断题;将对或错用√或ⅹ填入各题序号前括号内每小题1分;共5分1．表面建模可以进行有限元分析、物性计算等.. ⅹ2．物体先平移后旋转与先旋转后平移;两者的结果是一样的.. ⅹ3．工序设计包括确定工步操作内容和刀、夹、量具等..√4．广义CAM是指制造活动中与物流有关过程如加工、装配、检验、存储、输送的监视、控制和管理.. √5．通常;草图中包含了草图元素及它们之间的几何关系和尺寸信息.. √。

一、填空题1．产品数据管理系统的一般体系结构包含四个层次：用户界面层、功能模块及开发工具层、框架核心层、系统支撑层。

2．CAPP 系统中常用的方法有派生式CAPP 和创成式CAPP 。

3．CAD/CAM 集成系统主要是指CAD 、CAPP 、CAM 的集成。

4．CAPP 专家系统主要由零件信息库、工艺知识库、推理机构成。

5．零件分类成组方法主要有直接观察法、分类编码法、工艺流程法。

6．三维实体建模中，常用的建模方法有扫描法和基本体素法。

7．机械设计一般要经历规划设计、方案设计、技术设计、施工设计四个阶段。

8．特征建模通常由三部分构成：形状特征建模、精度特征建模、材料特征建模。

9．几何建模系统的三种模式是：线框建模、表面建模、实体建模。

10．一元函数的插值方法有线性插值法和拉格朗日插值法。

11.产品的制造过程一般要经过产品设计、工艺设计、制造等环节，最终形成用户所需的产品。

12、CAD 系统的软件包括：系统软件、支撑软件、应用软件。

13、将平面图形沿X 方向平移3个单位，然后放大一倍，其变换矩阵为⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡103020002。

14、PDM 的功能包括文档管理、工作流程管理、零件分类检索、工程变更管理、产品结构与配置管理、和PDM 系统与应用软件的集成。

15、一个完整的CAD/CAM 系统必须具备硬件系统和软件系统。

16、实体模型储存物体的完整几何信息。

它的数据结构不仅记录了全部几何信息，而且记录了全部点、线、面、体的拓扑信息，这是实体模型与线框模型的根本区别。

17、创成式CAPP 系统主要解决两方面的问题，即工艺决策与工序设计。

18、柔性编码系统的编码由固定码和柔性码两部分组成。

19、 线框模型是通过点、线(直线，曲线)描述几何信息和拓扑信息并在计算机内生成二维或三维图像。

20、几何造型就是利用三维造型CAD 软件或CAM 软件的三维造型、编辑修改、曲线曲面造型把要加工的工件的三维几何模型构造出来，并将零件被加工部位的几何图形准确地绘制在计算机屏幕上。

□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□共 4 页第 1 页课程名称《计算机辅助设计与制造》（答卷）考试日期层次、专业、班级姓名8.已知带有圆孔的球体的四组投影，正确的一组是（ D ）9.已知物体的主、俯视图，正确的左视图是（ A ）10.已知物体的主、俯视图，正确的左视图是（ A ）二、填空题(本大题共30分，每空2分)1.国家标准规定基本图幅有五种, 代号分别是_____、A1、_____、A3、 A4 。

其中A3图幅的大小为_____mm×_____mm 。

2．计算机辅助设计的英文简称_____。

3.完整的尺寸由尺寸线、尺寸界线和__________ 三要素组成。

4.尺寸标注中的符号R表示__________，Ф表示圆的直径，SФ表示。

5.图样中的尺寸以__________为单位时，不需要标注计量单位的代号和名称。

选择题CADBA BBDAA1.填空题1.国家标准规定基本图幅有五种, 代号分别是A0、A1、 A2 、A3、 A4 。

其中A3图幅的大小为420 mm×297 mm 。

2．计算机辅助设计的英文简称 CAD 。

3.完整的尺寸由尺寸线、尺寸界线和尺寸数字三要素组成。

4.尺寸标注中的符号R表示圆的半径，Ф表示圆的直径，SФ表示球直径。

5.图样中的尺寸以毫米/mm为单位时，不需要标注计量单位的代号和名称。

6.比例是指图样中图形与其实物相应要素的线性尺寸之比。

已知某零件图的比例为1:5，则该比例为缩小比例；绘制图样时，尽量采用原值比例。

7.机械制图当中常用的线型有粗实线、细实线、细点画线等，不可见轮廓线采用虚线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

8.我国机械制图中的三视图是主视图、俯视图、左视图。

三、作图题。

一、填空题1．产品数据管理系统的一般体系结构包含四个层次：用户界面层、功能模块及开发工具层、框架核心层、系统支撑层。

2．CAPP 系统中常用的方法有派生式CAPP 和创成式CAPP 。

3．CAD/CAM 集成系统主要是指CAD 、CAPP 、CAM 的集成。

4．CAPP 专家系统主要由零件信息库、工艺知识库、推理机构成。

5．零件分类成组方法主要有直接观察法、分类编码法、工艺流程法。

6．三维实体建模中，常用的建模方法有扫描法和基本体素法。

7．机械设计一般要经历规划设计、方案设计、技术设计、施工设计四个阶段。

8．特征建模通常由三部分构成：形状特征建模、精度特征建模、材料特征建模。

9．几何建模系统的三种模式是：线框建模、表面建模、实体建模。

10．一元函数的插值方法有线性插值法和拉格朗日插值法。

11.产品的制造过程一般要经过产品设计、工艺设计、制造等环节，最终形成用户所需的产品。

12、CAD 系统的软件包括：系统软件、支撑软件、应用软件。

13、将平面图形沿X 方向平移3个单位，然后放大一倍，其变换矩阵为⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡103020002。

14、PDM 的功能包括文档管理、工作流程管理、零件分类检索、工程变更管理、产品结构与配置管理、和PDM 系统与应用软件的集成。

15、一个完整的CAD/CAM 系统必须具备硬件系统和软件系统。

16、实体模型储存物体的完整几何信息。

它的数据结构不仅记录了全部几何信息，而且记录了全部点、线、面、体的拓扑信息，这是实体模型与线框模型的根本区别。

17、创成式CAPP 系统主要解决两方面的问题，即工艺决策与工序设计。

18、柔性编码系统的编码由固定码和柔性码两部分组成。

19、 线框模型是通过点、线(直线，曲线)描述几何信息和拓扑信息并在计算机内生成二维或三维图像。

20、几何造型就是利用三维造型CAD 软件或CAM 软件的三维造型、编辑修改、曲线曲面造型把要加工的工件的三维几何模型构造出来，并将零件被加工部位的几何图形准确地绘制在计算机屏幕上。
