17.1 超外差收音机原理
采用了这种电路的收音机叫外差式收音机，混频和振荡的工 作，合称变频。外差作用产生出来的差频，习惯上我们采用 易于控制的一种频率，它比高频较低，但比音频高，这就是 常说的中间频率，简称中频。任何电台的频率，由于都变成 了中频，放大起来就能得到相同的放大量。调谐回路的输出， 进入混频级的是高频调制信号，即载波与其携带的音频信号。 经过混频，输出载波的波形变得很稀疏其频率降低了，但音 频信号的形状没有变。通常将这个过程(混濒和本振的作用) 叫做变频。变频仅仅是载波频率变低了，并且无论输入信号 频率如何变化最终都变为465KHz，而音频信号(包络线的 形状)没变。
上一页 下一页 返回
17.1 超外差收音机原理
它取本机振荡产生的等幅振荡信号频率f1和输入回路选择出 来的电台高频已调波信号频率f2的差频465KHz作为中频信 号输出，送往下一级。对变频电路，要求在变频过程中，原 有的低频成分不能有任何畸变，并且要有一定的变频增益； 躁声系数要非常小；工作要稳定；本机振荡频率要始终比输 入回路选择出的广播电台高频信号频率高465KHz。如图 17-2所示变频级是以晶体管 VT1 为中心，它兼有振荡、混 频两种作用。它的主要作用是把输入的不同频率的高频信号 变换成固定的465kHz 的中频信号。
上一页 下一页 返回
17.1 超外差收音机原理
3. 本振回路 由晶体管 VT1 、可变电容 CB 、振荡变压器（简称中振或
短振) T1 和电容 C2构成变压器反馈式振荡器。它能产生等 幅高频振荡信号，振荡频率总是比输入的电台信号高 465kHz。 4．混频回路 由调谐回路和本振电路组成天线所接收信号由L2 耦合到 VT1 的基极，本机振荡信号通过 C2 耦合到 VT1 的发射极。 两种频率的信号在 VT1 中混频，混频后由集电极输出各种 频率的信号。其中包含本机振荡频率和电台振荡频率的差额 等于465kHz 的中频信号。

1 3
3DG202 C
6 6
C8
Q6
C10 C901 3
5
1
C1a
C2 0.02uF
0.01uF
6
R8 4.7uF C5 510 RW 1 5K
3DG201 D1
SPEAKER V1 3V dc SW1
R2 2.7K
C1b
+
C4 4.7uF
0.01uF
0.02uF
C11 0.01uF
CDG24
B2 底 视 图 (黑 ) B3 底 视 图 (白 )
Q

O
Po P

V 2 ( 1 cc ) 2 2 RL
V cc I c
25 %
乙类功率放大器
乙类放大器，是指器件导通时间为50％的一种工作类别。 这类放大器可以说是最为流行的一种放大器。 为了在负载上得到一个完整的波形，需要两个晶体管轮流 工作。
双电源互补对称功率放大器
OCL
变压器耦合乙类功率放大器
C3 C2 0.02uF
1
5
0.01uF
6
R2 2.7K
C1b
fo
1 2 LC
由于发射极的输入阻抗比较低，为了不致于 过多地影响回路的Q值，故晶体管与谐振回 路采用部分耦合。
电路图
混频器
A
C
L
B C
O O
混频器是一种频率变换过程，利用的是 三极管的非线性特性。 三极管输出含有两个输入信号的乘积项， 因此就含有差频（fc-fL)和(fc+fL)的频率成分。 输出由LC谐振回路选出所要的信号。
电路图
音频功率放大器
音频功率放大器的作用： 放大模拟音频信号驱动扬声器发声。

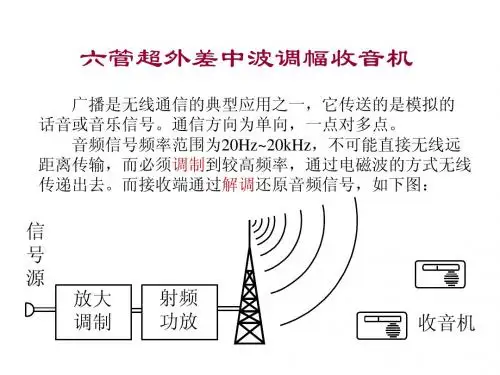

六管超外差式收音机[修改时间：2010-1-21 11:31:29 浏览次数：1969]六管外差式收音机、 S2108型六管超外差式收音机这里向大家介绍一台S2108型六管超外差式收音机，整机电原理图见图4-3-2。

图中可见，这是一个典型的六管分立件外差式电路，整机包括一级变频、一级中放、一级三极管检波兼AGC电路、一级低放和一级推挽功放。

T1是磁性天线线圈，它的初级绕组与可变电容C1a（电容量较大的一组）组成串联谐振回路对输入信号进行选择。

转动C1a使输入调谐回路的自然谐振频率刚好与某一电台的载波频率相同，这时，该电台在磁性天线中感应的信号电压最强。

该信号由T1的次级耦合到VT1的基极；同时，VT1还和振荡线圈T2、双连的振荡连C1b（电容量较少的一组）等元件接成变压器反馈式高频振荡电路，即本机振荡器。

为了使本振信号总是比输入信号高一个465 kHz的中频信号，C1b必须与C1a保持同步调谐，超外差收音机中总是把这两个可变电容装在同一个转轴上，我们称它为双连可变电容器。

本振信号通过C3加到VT1的发射极，它和加在VT1基极的输入信号一起经VT1非线性放大后就产生了465kHz的中频。

中频信号从第一中周T3输出，再由T3次级耦合到VT2的基极。

VT2对中频信号进行充分地放大后由第二中周T4耦合到检波管VT3。

VT3接成三极管检波电路，这种电路不仅检波效率高，而且有较强的自动增益控制（AGC）作用，AGC电压通过RP2、R4加到VT2 。

当输入信号较强时，VT3基极上得到的电压Ｖb3也高，基极电流Ｉb3也就较大，这个电流被VT3放大后就是集电极电流Ｉc 3 ，它是基流的β倍。

基极电流增加，集电极电流也随之增加，这时R3上的压降就较大，VT3集电极电压Ｖc3就比较低，那么VT2从R4取得的基极偏置电流Ｉb2也就比较小，于是VT3的集电极工作电流降低，导致VT2的放大倍数降低，从而起到了自动控制增益的作用。

六管收音机电路原理及制作概述：六管收音机是中波段调幅袖珍式半导体收音机。

频率覆盖范围为535～1605kHz，输出功率，不失真功率为50mW；最大功率为150mW。

一、电路组成及各部分电路功能该收音机的电路组成如下图所示。

它主要包括接收回路、高频放大与变频电路、中频放大、检波、音频放大(含功率放大)等。

其各部分电路功能如下。

1．接收回路由磁棒线圈L1和可变电容器C1a串联而构成。

当接收回路与空中电台的频率信号发生串联谐振时，回路中的电流最大，此信号能通过L2耦合到变频级进行处理，而未发生谐振的电台信号被抑制而进不了收音机。

所以接收回路又称为选台电路。

2．高频放大与变频电路由接收回路选择出的电台信号通过L2耦合到VT1的基极，并经放大后与由其发射极输入的本机振荡信号进行变频后，由串接于集电极中的中周谐振器B3选择出中频信号(f本-f和=f中=465kHz)，送入下一级中频放大器。

3．两级中放VT2、VT3进～步对中频信号进行选择和放大。

4．检波电路它是由VT3的非线性及低通滤波完成的。

作用是检出音频调制信号(有用信号)，去掉中频载频信号，再经电阻R6将音频信号送至音量电位器W。

再经电容器C8送至前置放大器VT4的基极。

电容器C5、C6是中频信号的旁路电容。

5．音频前置放大器VT4为音频前置放大器。

其功能是把输入的音频信号加以放大并用输入变压器次级分成极性相反的两组信号输入推挽功率放大器。

6．音频功率放大器由VT5和VT6组成推挽功率放大器。

其中vT5放大音频信号的正半周，VT6放大音频信号的负半周，并用输出变压器的次级把音频信号正负半周合起来推动喇叭发声。

二、电路元器件的选择与检测这是保证整机装调优劣的重要环节。

因为只有保证元器件是合格产品，才能装接出质量好的收音机。

1．电阻和电位器本机共有8只色环电阻和1只电位器。

(1)色环电阻本机所用电阻为四环色环电阻。

最后一环为金或银，是误差环。

其余三环为阻值环，第一道色环代表的数是阻值的第一位有效数字，第二道色环代表的数字是阻值的第二个有效数字，第三道色环代表的数字是阻值的乘数为10n(n为颜色表示的数字J。
