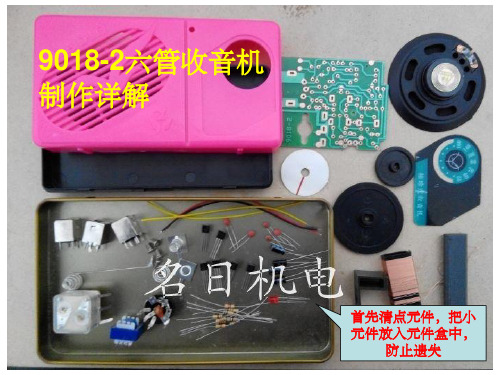

9018-2六管收音机制作详解新

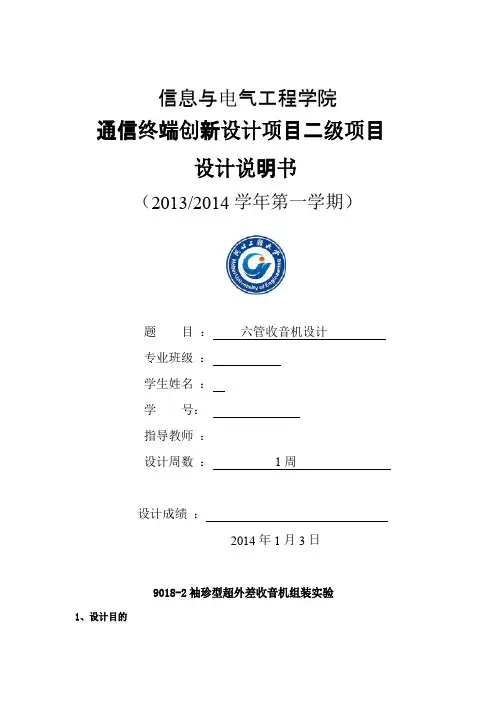

信息与电气工程学院通信终端创新设计项目二级项目设计说明书（2013/2014学年第一学期）题目：六管收音机设计专业班级：学生姓名：学号：指导教师：设计周数：1周设计成绩：2014年1月3日9018-2袖珍型超外差收音机组装实验1、设计目的1.1掌握各种电子元器件电路特性和电子元器件的作用。

1.2熟练掌握收音机的工作原理，并读懂电路原理图。

1.3按照印刷电路板正确装配器件，并正确焊接和调试。

2、收音机的原理及电路图2.1最简单的收音机原理图2-1最简单的收音机组成框图上图中，LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，起到选频的作用。

经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。

2.2超外差式收音机原理图2-2超外差原理超外差式通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（465KHz）调制波。

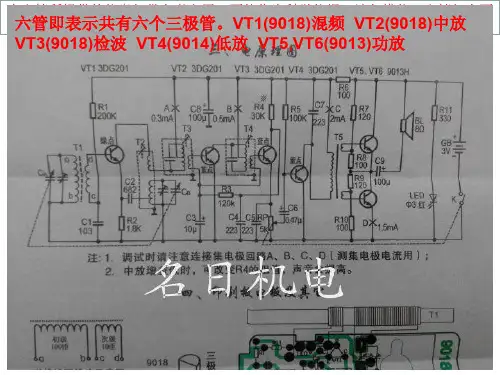

2.3逐级分析图2-3原理图2.3.1输入级输入级调谐回路是由双联电容CACB和天线线圈T1组成。

调节可变电容CB可以同时改变CA，使LC的谐振频率等于电台频率，以选择不同频率的电台信号。

再由T1的d,c端耦合到下一级变频级。

2.3.2变频变频回路由混频、本机振荡和选频三部分电路组成。

变频级是以晶体管VT1为中心，它兼有振荡、混频两种作用。

它的主要作用是把输入的不同频率的高频信号变换成固定的465kHz的中频信号。

由晶体管VT1、可变电容CB、中周T2和电容C1构成本地振荡器。

它能产生等幅高频振荡信号，振荡频率总是比输入的电台信号高465kHz。

天线所接收信号由T1耦合到VT1的基极，本机振荡信号通过C1耦合到VT1的发射极。

两种频率的信号在VT1中混频，混频即相当于模拟乘法器,混频后由集电极输出的信号中包含了本振频率和电台振荡频率的差频为465kHz的中频信号。

六管收音机电路原理及制作概述：六管收音机是中波段调幅袖珍式半导体收音机。

频率覆盖范围为535～1605kHz，输出功率，不失真功率为50mW；最大功率为150mW。

一、电路组成及各部分电路功能该收音机的电路组成如下图所示。

它主要包括接收回路、高频放大与变频电路、中频放大、检波、音频放大(含功率放大)等。

其各部分电路功能如下。

1．接收回路由磁棒线圈L1和可变电容器C1a串联而构成。

当接收回路与空中电台的频率信号发生串联谐振时，回路中的电流最大，此信号能通过L2耦合到变频级进行处理，而未发生谐振的电台信号被抑制而进不了收音机。

所以接收回路又称为选台电路。

2．高频放大与变频电路由接收回路选择出的电台信号通过L2耦合到VT1的基极，并经放大后与由其发射极输入的本机振荡信号进行变频后，由串接于集电极中的中周谐振器B3选择出中频信号(f本-f和=f中=465kHz)，送入下一级中频放大器。

3．两级中放VT2、VT3进～步对中频信号进行选择和放大。

4．检波电路它是由VT3的非线性及低通滤波完成的。

作用是检出音频调制信号(有用信号)，去掉中频载频信号，再经电阻R6将音频信号送至音量电位器W。

再经电容器C8送至前置放大器VT4的基极。

电容器C5、C6是中频信号的旁路电容。

5．音频前置放大器VT4为音频前置放大器。

其功能是把输入的音频信号加以放大并用输入变压器次级分成极性相反的两组信号输入推挽功率放大器。

6．音频功率放大器由VT5和VT6组成推挽功率放大器。

其中vT5放大音频信号的正半周，VT6放大音频信号的负半周，并用输出变压器的次级把音频信号正负半周合起来推动喇叭发声。

二、电路元器件的选择与检测这是保证整机装调优劣的重要环节。

因为只有保证元器件是合格产品，才能装接出质量好的收音机。

1．电阻和电位器本机共有8只色环电阻和1只电位器。

(1)色环电阻本机所用电阻为四环色环电阻。

最后一环为金或银，是误差环。

其余三环为阻值环，第一道色环代表的数是阻值的第一位有效数字，第二道色环代表的数字是阻值的第二个有效数字，第三道色环代表的数字是阻值的乘数为10n(n为颜色表示的数字J。

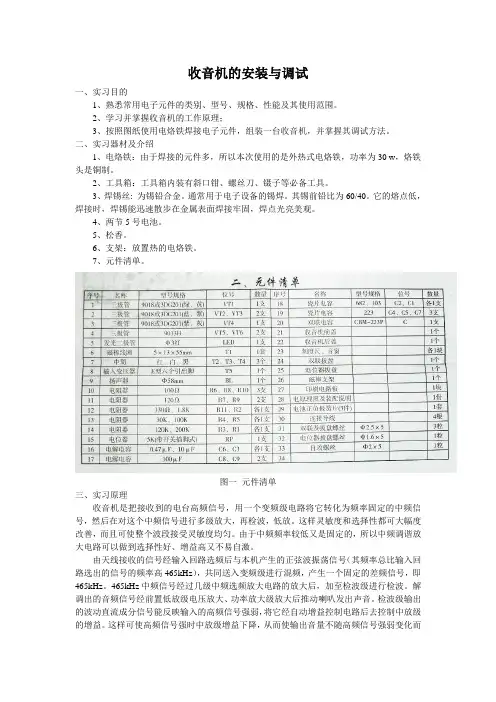

收音机的安装与调试一、实习目的1、熟悉常用电子元件的类别、型号、规格、性能及其使用范围。

2、学习并掌握收音机的工作原理；3、按照图纸使用电烙铁焊接电子元件，组装一台收音机，并掌握其调试方法。

二、实习器材及介绍1、电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。

2、工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。

3、焊锡丝: 为锡铅合金。

通常用于电子设备的锡焊。

其锡前铅比为60/40。

它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

4、两节5号电池。

5、松香。

6、支架：放置热的电烙铁。

7、元件清单。

图一元件清单三、实习原理收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。

465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。

解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。

检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。

这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。

收音机的电原理图及电路板如下图所示：图二收音机的电原理图图三收音机的电板图四、实习步骤㈠、焊接练习焊接练习时，首先加热电烙铁，然后根据老师的要求焊接导线。

在焊接时特别要注意锡不能太多，否则易发生短路。

焊接完后再利用万用表进行检测。

电子工艺训练报告电子科学系班级：09级物理学（2）班 姓名: 姚一峰学号：090704228 指导教师：罗萍2010-05-10惠州学院HUIZHOU UNIVERSITY电子工艺实习实验报告一、实验目的（1）了解各种基本的电子元器件，学会测定元件和辨别元器件的好坏；（2）练习并且掌握电烙铁、万用表等工具的使用方法；（3）练习并且掌握焊接原理和电子元器件测量的检测；（4）培养学生对电子知识的兴趣，同时锻炼同学们的实践操作的技巧和能力。

二、实验工具电烙铁、吸锡器、镊子、螺丝刀、剪钳、普通的钳子、数字万用表。

三、实验材料焊锡丝、练习用的电路板、电阻元器件、6管外差式收音机的所有元器件。

四、实验工具基本原理数字万用表：数字万用表是通过测量线路将被测的模拟量(电压或电流)，经过模／数转换电路(A／D转换电路)，将模拟量转换为数字量，并通过LCD数码显示器显示出来(关于模／数转换的概念，将在数字电子技术基础课程中涉及)。

显示器一般采用三位半数码显示。

数字万用表的测量线路实质上是由多量程直流电流表、多量程直流电压表、多量程整流式交流电压表，以及多量程欧姆表等几种线路组合而成。

测量线路中的元件绝大部分是各种类型和各种数值的电阻元件，在测量交流电压的线路中还有整流元件。

电烙铁：分为外热式和内热式两种。

内热式的电烙铁发热效率较高，外热式既适合于焊接大型的元部件，也适用于焊接小型的元器件。

由于发热电阻丝在烙铁头的外面，有大部分的热散发到外部空间，所以加热效率低，加热速度较缓慢。

一般要预热6～7分钟才能焊接。

实验室用的就是外热式的电烙铁。

五、实验工具的用法电烙铁的用法：1,、.焊接前，挂锡前将元件的引线的多余部分剪掉。

若元件表面被氧化不易挂锡，可以使用细砂纸将引线表面清理干净，用烙铁头沾适量松香芯焊锡给引线挂锡。

若还不能挂上锡，可将元件引线放在松香块上，再用烙铁头轻轻接触引线，同时转动引线，使引线表面都可以均匀挂锡。

《9018六管超外差式收音机组装与调试》课程设计报告题目9018六管超外差式收音机组装与调试姓名程培龙专业班级09电子一班指导教师吴彬日期2011年12 月19日目录一、设计任务与要求 (3)二、元器件清单及简介 (4)三、设计原理分析 (6)四、设计中的问题及改进 (8)五、总结 (9)六、参考文献 (9)9018六管超外差式收音机电路的设计一、设计任务与要求超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。

收音机虽然小，可谓五脏俱全，它包含了无线电接收的各种功能电路。

收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。

近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。

本实训采用3V低压硅管六管超外差式收音机，它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535HZ~1605HZ 的中频段。

要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。

二、元器件清单及简介电烙铁、焊锡丝、螺丝刀、镊子、钳子等必备工具、万用表、9018-2型袖珍收音机实验套件、五号电池两节。

1.电阻1）电阻从原理上分为固定电阻器和可变电阻器；从材料上分为碳膜、金属、金属氧化膜；从制作上又分为线绕、陶瓷、水泥、薄膜、厚膜、玻璃釉等。

2）电阻阻值的标称一般使用色环方法表示。

其中又有4环和5环之分，4环电阻误差比5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。

2.电容按结构可分为：固定电容，可变电容，微调电容；按介质材料可分为：气体介质电容，液体。

图解经典电路之六管调幅收音机展开全文今天闲来无事，带大家来分析一个经典电路。

如题，就是伴随我们整个童年的收音机，常用的收音机按照工作原理来说主要分为FM （调频）和AM（调幅）两种。

AM收音机最经典的电路要数六管调幅收音机。

今天，我们就来分析一下六管收音机的工作原理。

首先，拆开收音机，看看里面都有些啥。

图一收音机拆解图完整的电路图如下：图二完整电路图首先回答几个问题：（1）收音机是什么？收音机是一个能够接收无线电台广播信号，并把节目内容通过扬声器播放出来的终端设备。

（2）收听广播电台需要什么条件？首先，既然收音机是用来接收无线广播电台的设备，那么首先得有正常工作的无线广播电台，然后手里有一台工作正常的收音机。

我们通过调频旋钮来选择我们要收听的电台。

图三无线广播系统（3）收音机的原理是什么？首先，我们思考一下声音和电信号的关系。

虽然声音和电信号是两种不同的东西，但是可以通过一定方式实现两者之间的相互转化。

比如。

声音 ---> 电信号（麦克风可以将声音震动的机械能转化成电能）电信号---> 声音(扬声器，俗名喇叭，可以将电信号转化成声音信号)图四电信号和声音信号相互转换既然这样，如果电台到听众之间的距离很近的话，我们完全可以通过把麦克风产生的电信号通过电线传送到听众那里，然后使用放大器将电信号加以放大，推动喇叭发出声音。

结构如下：图五有线传输电台信号但是，一个广播电台不可能只服务于它周边的少数听众，且每个听众接根线收听电台实在是不方便。

所以，无线电台出现了。

无线和有线区别在哪里那? 顾名思义，无线电台就是把电台原本需要通过电线传输的电信号，先转换成电磁波，发往空中，然后接收端通过天线接收到该电磁波，天线把接收到的电磁波转换成电信号，加以放大，推动扬声器发出声音。

结构如下：图六无线传输电信号然而，我们人类听觉范围只有20Hz～20KHz，多数人声的频率范围在340Hz～3.4KHz之间。

根据理论分析，电信号转换成电磁波的能力跟频率和天线长度有关系，即，频率越高，天线越长，电信号越容易转换成电磁波，通过天线发射出去。

9018六管超外差式收音机_报告9018六管超外差式收音机安装与调试课程：电子工艺专业：电子信息工程1、实习目的与要求目的：通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。

要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。

2、实习材料1、9018型六管超外差收音机散装套件：1套/人（见元件明细表）；2、组装工具：1套/人；3、万用表等3、简述超外差收音机工作原理（文字和电路图说明，附完整的电路图）如图1所示,9018型袖珍式调频收音机由输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级和功放级等部分组成。

图1 工作方框图如图2所示，电路分析的主线是六个不同功能的三极管。

图2 六管超外差式收音机电路原理图⑴输入调谐电路：输入调谐电路由双连可变电容器的CA和T 1的初级线圈组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，当改变CA，就能收到不同频率的电台信号。

⑵变频电路：本机振荡和混频合起来称为变频电路。

变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号变换成固定的465KHz的中频信号。

VT l、T2、CB等元件组成本机振荡电路，它是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。

混频电路由VT l、T3的初级线圈等组成，其结果是产生各种频率的信号⑶中频放大电路：主要由VT2、VT3组成的两级中频放大器。

⑷检波和AGC电路：中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成的三极管检波电路，检波效率高，有较强的自动增益控制(AGC)作用。

1．设计内容与要求1.1 设计内容题目：六管超外差式收音机制作1．熟悉六管超外差式收音机的基本工作原理。

2．进行天线、调谐电路、本机振荡、混频、中放、检波、低放、功放、扬声器等电路模块的设计。

3．根据电路图，安装元器件，进行焊接，确保焊接没有虚焊、错焊。

4．调试。

确保能收听到至少两三个声音清晰的音频信号。

1.2 设计要求1.熟悉常用电子元器件及材料的类型、型号、规格和符号，熟悉各电子器件的主要性能、使用知识；2.掌握常用元器件规格参数表达方法、常用元器件识别及测量方法、元器件安装使用方法以及元器件检测方法与筛选方法；3.了解电子元件焊接的基本知识与要求，能够进行简单的手工焊接；4.掌握常用仪器设备的使用方法，学会简单电路的调试方法。

2.工作原理与电路原理图2.1 电路构成与框图根据超外差收音机的原理，我们可以将电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路，如图2-1。

图2-1超外差式收音机的电路框图1.输入调谐电路输入调谐电路的电路图如图2-2所示。

输入调谐电路由双连可变电容器的C A 和T1的初级线圈Lab组成，是一并联谐振电路,Tl是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLab CA，当改变CA时，就能收到不同频率的电台信号，最低535KHz，最高1605KHz。

图2-2 输入调谐电路的电路图图2-3 变频电路的电路图磁棒线圈同样作为机音机的天线，接收频率范围为535KHz—1605KHz的中波段。

一般接收中波是用磁棒天线，接收短波和超短波要用拉杆天线，这是因为当天线的长度（L）为无线电信号波长(λ)的1/4时，天线的发射和接收转换效率最高，即L=λ/4。

又因为λ=V×T，V是电磁波的速度，300000公里/秒，T是电磁波的周期，即频率F的倒数，T=1/F，所以L=λ/4= V×T /4=300000K/4F，把接收频率范围535KHz—1605KHz带入可得，L的范围在47—140米，做这样长的天线是不切实际的，所以用磁性材料加绕线圈，来增强接收效果。

9018袖珍型超外差收音机组装实验报告低压全硅管六管超外差收音机,具有安装调试方便,工作稳定,声音宏亮,耗电省等优点.它由输入回路高放混频级。

一级中放，二级中放，前置低放兼检波级，低放级和功放级等部分组成，接收频率范围为535千赫~1605千赫的中波段。

本电路的设计和元件参数的选择都经过无线电专业工程师鉴定认可，在散件的组装过程中除可进一走的学习电子技术外还可以掌握电子安装工艺了解测量和调试技术，一举多得。

1：本次设计组装的是9018袖珍型超外差收音机，其电路如下图所示：D9018袖珍收音机印刷板图2：元件说明：（2）：中频变压器（简称中周）T2 为振荡线圈的中周型号为LF10-1（红色）T3为第一级中放的中周型号为TF10-1（白色）T4为第二级中放的中周型号为TF10-2（黑色）中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地。

T5为输入变压器，线圈骨架上有凸点标记的为初级，安装时不要装反（3）三极管VT5，VT6为9013属于中功率三极管VT1，VT2，VT3，VT4，VT5为3DG201或9014，9018属于高频小功率三极管。

VT1选用低β值(如黄点或绿点)的三极管,VT2,VT3选用中β值(如蓝点或紫点)的三极管,VT4选用高β值(紫点划灰点)的三极管。

β点与色点的对应关系：黄点40-55倍，绿点55-80倍，蓝点80-120倍，灰点：180-270倍，白点270-400倍。

4：安装工艺要求在动手焊接前用万用表将各元件测量一下，做到心中有数，安装时先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周，变压器），最后装怕热的元件（如三极管）。

A:电阻的安装：将电阻的阻值（参照前面所说明的电阻值计算示意图）选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。

B瓷片电容和三极管的脚剪的长度要适中，不要剪的太短，也不要留太长，它们不要超过中周的长度，太高会影响后盖的安装。

电子技术实验报告学院：物理学与电子技术学院专业：物理学班级：12物理姓名：学号：日期：2013年11月6日六管超外差式收音机组装与调试实验题目：六管超外差式收音机组装与调试一、实验目的1、学习识别简单的电子元件及电子线路。

、学习识别简单的电子元件及电子线路。

2、掌握用万用表测量电子元件（二极管、三极管、电容好坏）的方法。

、掌握用万用表测量电子元件（二极管、三极管、电容好坏）的方法。

3、按照电路板图焊接元件，安装收音机，并熟练掌握焊接电子元件的技术。

4、理解大六6管收音机的工作原理及主要调试原理。

二、实验器材及元件1、电烙铁、焊锡丝、螺丝刀、万用表、电池两节（1.5V）、连接用导线等。

、连接用导线等。

2、收音机元件清单：三、实验原理六管超外差式收音机的电路原理图如下图所示：从天线接收到的高频调幅信号输入到变频级，经过变频后从变频器输出一调幅中频信号，送入中放级进行放大（中放一般有两级，是对固定中频频率进行放大的调谐放大器，所以它的放大倍数和选频特性都可以做的比较理想）；再把放大了得中频信号送入检波级检出音频信号；检波级输出的音频信号还需要经过低放级放大，然后去激励功率输出级输出足够的功率去推动喇叭发声。

一台大六管超外差式收音机安装完毕以后，还需要进行仔细的调试。

这主要包括直流工作点的调试、中频的调试和统调跟踪三部分。

调试、中频的调试和统调跟踪三部分。

四、实验步骤1、依照说明书检查收音机各个配件是否齐全，读懂实验电路图，了解实验注意事项，以及熟练掌握焊接元件的技术。

注意事项，以及熟练掌握焊接元件的技术。

2、识记各个电子元器件，读出每个电阻的阻值并做标识，利用万用表检测元件（二极管、三极管、电容）的好坏，以及认清各个元器件的作用。

件（二极管、三极管、电容）的好坏，以及认清各个元器件的作用。

3、学习收音机的调幅调频工作原理。

、学习收音机的调幅调频工作原理。

4、根据电路板上的标注将各个元件按照安装工艺要求插到相对应得位置上，以先安装低矮和耐热的元件（电阻），后安装大一点的元件（如中周、变压器），最后安装怕热元件（三极管）的顺序进行焊接，再焊接喇叭。
