9018-2六管收音机制作详解新(课堂PPT)

六管收音机电路原理及制作概述：六管收音机是中波段调幅袖珍式半导体收音机。

频率覆盖范围为535～1605kHz，输出功率，不失真功率为50mW；最大功率为150mW。

一、电路组成及各部分电路功能该收音机的电路组成如下图所示。

它主要包括接收回路、高频放大与变频电路、中频放大、检波、音频放大(含功率放大)等。

其各部分电路功能如下。

1．接收回路由磁棒线圈L1和可变电容器C1a串联而构成。

当接收回路与空中电台的频率信号发生串联谐振时，回路中的电流最大，此信号能通过L2耦合到变频级进行处理，而未发生谐振的电台信号被抑制而进不了收音机。

所以接收回路又称为选台电路。

2．高频放大与变频电路由接收回路选择出的电台信号通过L2耦合到VT1的基极，并经放大后与由其发射极输入的本机振荡信号进行变频后，由串接于集电极中的中周谐振器B3选择出中频信号(f本-f和=f中=465kHz)，送入下一级中频放大器。

3．两级中放VT2、VT3进～步对中频信号进行选择和放大。

4．检波电路它是由VT3的非线性及低通滤波完成的。

作用是检出音频调制信号(有用信号)，去掉中频载频信号，再经电阻R6将音频信号送至音量电位器W。

再经电容器C8送至前置放大器VT4的基极。

电容器C5、C6是中频信号的旁路电容。

5．音频前置放大器VT4为音频前置放大器。

其功能是把输入的音频信号加以放大并用输入变压器次级分成极性相反的两组信号输入推挽功率放大器。

6．音频功率放大器由VT5和VT6组成推挽功率放大器。

其中vT5放大音频信号的正半周，VT6放大音频信号的负半周，并用输出变压器的次级把音频信号正负半周合起来推动喇叭发声。

二、电路元器件的选择与检测这是保证整机装调优劣的重要环节。

因为只有保证元器件是合格产品，才能装接出质量好的收音机。

1．电阻和电位器本机共有8只色环电阻和1只电位器。

(1)色环电阻本机所用电阻为四环色环电阻。

最后一环为金或银，是误差环。

其余三环为阻值环，第一道色环代表的数是阻值的第一位有效数字，第二道色环代表的数字是阻值的第二个有效数字，第三道色环代表的数字是阻值的乘数为10n(n为颜色表示的数字J。

收音机的安装与调试一、实习目的1、熟悉常用电子元件的类别、型号、规格、性能及其使用范围。

2、学习并掌握收音机的工作原理；3、按照图纸使用电烙铁焊接电子元件，组装一台收音机，并掌握其调试方法。

二、实习器材及介绍1、电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。

2、工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。

3、焊锡丝: 为锡铅合金。

通常用于电子设备的锡焊。

其锡前铅比为60/40。

它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

4、两节5号电池。

5、松香。

6、支架：放置热的电烙铁。

7、元件清单。

图一元件清单三、实习原理收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。

465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。

解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。

检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。

这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。

收音机的电原理图及电路板如下图所示：图二收音机的电原理图图三收音机的电板图四、实习步骤㈠、焊接练习焊接练习时，首先加热电烙铁，然后根据老师的要求焊接导线。

在焊接时特别要注意锡不能太多，否则易发生短路。

焊接完后再利用万用表进行检测。

《高频电子技术》实训指导书电子工程系编制二○一一年十月实训注意事项高频电子技术基础是一门实践性很强的学科。

因此，实训是教学的一个重要环节。

参加实训的同学在实训过程中要结合课程。

加深对教学内容的理解，培养分析问题和解决问题的能力，严肃、认真、踏实的科学作风和爱护国家财产的优良品德。

为此，有关实训要求如下，希共同遵守。

1.实训前必须仔细阅读实训指导书，搞懂原理，明确任务，作好有关计算，了解所用仪器的使用方法，有准备地进行实训。

2.按实训内容，实训小组应讨论具体步骤，在实训过程中，既要有适当分工(如操作、记录等)又要求每人都全面了解，应当做到互相照顾，共同提高。

3.接线及所焊电路必须由本组同学认真检查，并经实训指导人员复查同意后，方能接通电源，开始实训。

4.实训过程中，要认真做好记录。

并与预习时的估计和分析结果相对照，如有不合之处，应检查误差原因。

5.保持实训室安静、整洁，不得在实训室吸烟，不得高声喧闹。

讲解实训有关内容时要认真听讲，非本次实训仪器设备不得动用。

6.实训完成后，应关掉电源，将仪器和阠线整理好，恢复原状，所用实训板、仪表和工具等，应办好借还手续。

7.发生事故时，应立即去掉电源，保持现场，并立即向指导实训人员报告，并认真检查原因，从中吸取教训，由于违背实训室规章制度所造成的人身事故或设备事故，情节重者，应严肃处理。

8.实训报告必须每人独立完成一份，字跡要清楚。

并于规定日期完成，报告一般包括下列内容：1)电子产品原理图；2) 实训结果及分析；3) 实训的收获、体会和建议。

目录实训注意事项 (2)目录 (3)前言 (4)一、实践教学目标 (4)二、实践教学规划 (4)三、实训时间的安排 (4)四、编写说明 (4)课程内容及安排 (5)前言一、实践教学目标高频电路是应用电子及电子信息工程技术专业的一门重要的专业基础课程，其理论性、工程性与实践性很强。

通过学习本课程，能了解无线通信系统主要单元电路的组成与工作原理，为学习本专业后续课程打好基础。

《9018六管超外差式收音机组装与调试》课程设计报告题目9018六管超外差式收音机组装与调试姓名程培龙专业班级09电子一班指导教师吴彬日期2011年12 月19日目录一、设计任务与要求 (3)二、元器件清单及简介 (4)三、设计原理分析 (6)四、设计中的问题及改进 (8)五、总结 (9)六、参考文献 (9)9018六管超外差式收音机电路的设计一、设计任务与要求超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。

收音机虽然小，可谓五脏俱全，它包含了无线电接收的各种功能电路。

收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。

近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。

本实训采用3V低压硅管六管超外差式收音机，它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535HZ~1605HZ 的中频段。

要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。

二、元器件清单及简介电烙铁、焊锡丝、螺丝刀、镊子、钳子等必备工具、万用表、9018-2型袖珍收音机实验套件、五号电池两节。

1.电阻1）电阻从原理上分为固定电阻器和可变电阻器；从材料上分为碳膜、金属、金属氧化膜；从制作上又分为线绕、陶瓷、水泥、薄膜、厚膜、玻璃釉等。

2）电阻阻值的标称一般使用色环方法表示。

其中又有4环和5环之分，4环电阻误差比5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。

2.电容按结构可分为：固定电容，可变电容，微调电容；按介质材料可分为：气体介质电容，液体。

9018六管超外差式收音机_报告9018六管超外差式收音机安装与调试课程：电子工艺专业：电子信息工程1、实习目的与要求目的：通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。

要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。

2、实习材料1、9018型六管超外差收音机散装套件：1套/人（见元件明细表）；2、组装工具：1套/人；3、万用表等3、简述超外差收音机工作原理（文字和电路图说明，附完整的电路图）如图1所示,9018型袖珍式调频收音机由输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级和功放级等部分组成。

图1 工作方框图如图2所示，电路分析的主线是六个不同功能的三极管。

图2 六管超外差式收音机电路原理图⑴输入调谐电路：输入调谐电路由双连可变电容器的CA和T 1的初级线圈组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，当改变CA，就能收到不同频率的电台信号。

⑵变频电路：本机振荡和混频合起来称为变频电路。

变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号变换成固定的465KHz的中频信号。

VT l、T2、CB等元件组成本机振荡电路，它是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。

混频电路由VT l、T3的初级线圈等组成，其结果是产生各种频率的信号⑶中频放大电路：主要由VT2、VT3组成的两级中频放大器。

⑷检波和AGC电路：中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成的三极管检波电路，检波效率高，有较强的自动增益控制(AGC)作用。

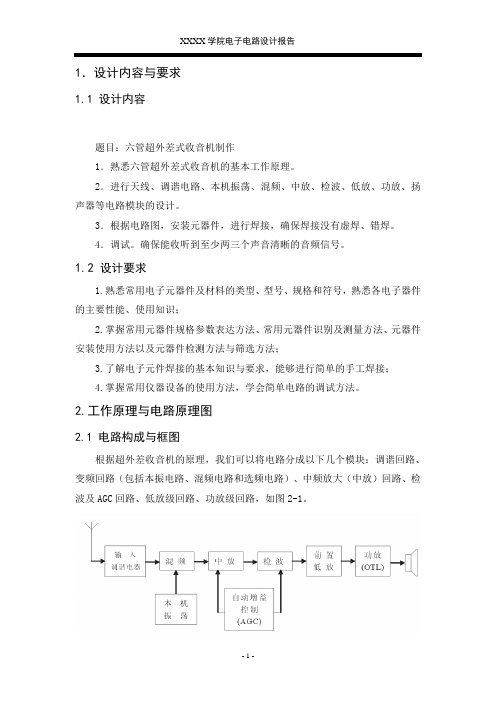

1．设计内容与要求1.1 设计内容题目：六管超外差式收音机制作1．熟悉六管超外差式收音机的基本工作原理。

2．进行天线、调谐电路、本机振荡、混频、中放、检波、低放、功放、扬声器等电路模块的设计。

3．根据电路图，安装元器件，进行焊接，确保焊接没有虚焊、错焊。

4．调试。

确保能收听到至少两三个声音清晰的音频信号。

1.2 设计要求1.熟悉常用电子元器件及材料的类型、型号、规格和符号，熟悉各电子器件的主要性能、使用知识；2.掌握常用元器件规格参数表达方法、常用元器件识别及测量方法、元器件安装使用方法以及元器件检测方法与筛选方法；3.了解电子元件焊接的基本知识与要求，能够进行简单的手工焊接；4.掌握常用仪器设备的使用方法，学会简单电路的调试方法。

2.工作原理与电路原理图2.1 电路构成与框图根据超外差收音机的原理，我们可以将电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路，如图2-1。

图2-1超外差式收音机的电路框图1.输入调谐电路输入调谐电路的电路图如图2-2所示。

输入调谐电路由双连可变电容器的C A 和T1的初级线圈Lab组成，是一并联谐振电路,Tl是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLab CA，当改变CA时，就能收到不同频率的电台信号，最低535KHz，最高1605KHz。

图2-2 输入调谐电路的电路图图2-3 变频电路的电路图磁棒线圈同样作为机音机的天线，接收频率范围为535KHz—1605KHz的中波段。

一般接收中波是用磁棒天线，接收短波和超短波要用拉杆天线，这是因为当天线的长度（L）为无线电信号波长(λ)的1/4时，天线的发射和接收转换效率最高，即L=λ/4。

又因为λ=V×T，V是电磁波的速度，300000公里/秒，T是电磁波的周期，即频率F的倒数，T=1/F，所以L=λ/4= V×T /4=300000K/4F，把接收频率范围535KHz—1605KHz带入可得，L的范围在47—140米，做这样长的天线是不切实际的，所以用磁性材料加绕线圈，来增强接收效果。
