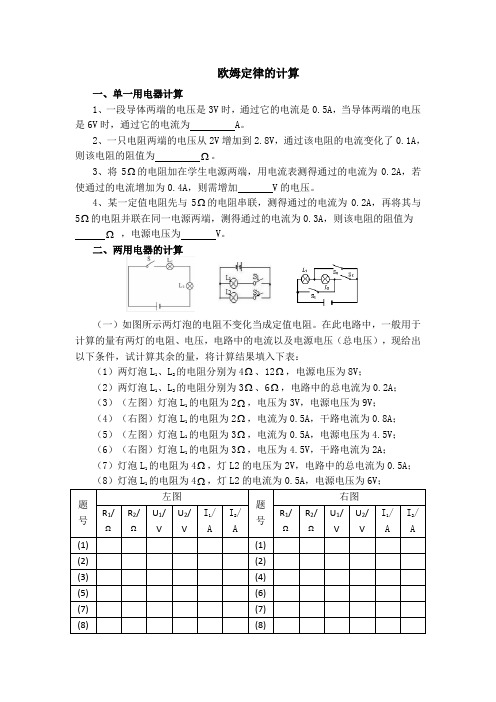

欧姆定律的计算一、单一用电器计算1、一段导体两端的电压是3V时，通过它的电流是0.5A，当导体两端的电压是6V时，通过它的电流为 A。
2、一只电阻两端的电压从2V增加到2.8V，通过该电阻的电流变化了0.1A，则该电阻的阻值为Ω。
3、将5Ω的电阻加在学生电源两端，用电流表测得通过的电流为0.2A，若使通过的电流增加为0.4A，则需增加 V的电压。
4、某一定值电阻先与5Ω的电阻串联，测得通过的电流为0.2A，再将其与5Ω的电阻并联在同一电源两端，测得通过的电流为0.3A，则该电阻的阻值为Ω，电源电压为 V。
二、两用电器的计算（一）如图所示两灯泡的电阻不变化当成定值电阻。
在此电路中，一般用于计算的量有两灯的电阻、电压，电路中的电流以及电源电压（总电压），现给出以下条件，试计算其余的量，将计算结果填入下表：（1）两灯泡L1、L2的电阻分别为4Ω、12Ω，电源电压为8V；（2）两灯泡L1、L2的电阻分别为3Ω、6Ω，电路中的总电流为0.2A；（3）（左图）灯泡L1的电阻为2Ω，电压为3V，电源电压为9V；（4）（右图）灯泡L1的电阻为2Ω，电流为0.5A，干路电流为0.8A；（5）（左图）灯泡L1的电阻为3Ω，电流为0.5A，电源电压为4.5V；（6）（右图）灯泡L1的电阻为3Ω，电压为4.5V，干路电流为2A；（7）灯泡L1的电阻为4Ω，灯L2的电压为2V，电路中的总电流为0.5A；（8）灯泡L1的电阻为4Ω，灯L2的电流为0.5A，电源电压为6V；题号左图题号右图R1/ΩR2/ΩU1/VU2/VI1/AI2/AR1/ΩR2/ΩU1/VU2/VI1/AI2/A(1) (1)(2) (2)(3) (4)(5) (6)(7) (7)(8) (8)（二）涉及的比例计算若灯泡L 1、L 2的电阻为R 1、R 2，电压为U 1、U 2，电流为I 1、I 2，电路中的电流为I ，总电压为U 。
1、左图由于两灯串联，因此I 1：I 2=1:1（9）（左图）若两灯电压之比U 1：U 2=2:3，R 1=3Ω，则R 2= Ω；若再加一个条件U=5V ，则I= A 。

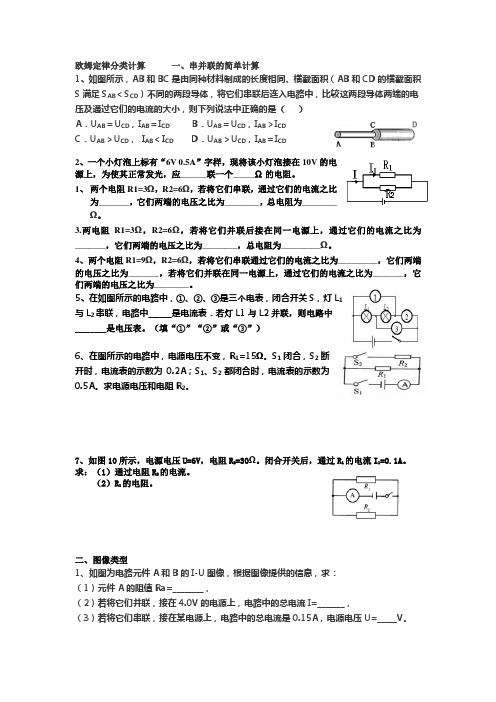

欧姆定律分类计算一、串并联的简单计算1、如图所示，AB和BC是由同种材料制成的长度相同、横截面积（AB和CD的横截面积S满足S AB＜S CD）不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，则下列说法中正确的是（）A．U AB＝U CD，I AB＝I CD B．U AB＝U CD，I AB＞I CDC．U AB＞U CD，I AB＜I CD D．U AB＞U CD，I AB＝I CD2、一个小灯泡上标有“6V 0.5A”字样，现将该小灯泡接在10V的电源上，为使其正常发光，应______联一个_____Ω的电阻。
1、两个电阻R1=3Ω，R2=6Ω，若将它们串联，通过它们的电流之比为_______，它们两端的电压之比为________，总电阻为________Ω。
3.两电阻R1=3Ω，R2=6Ω，若将它们并联后接在同一电源上，通过它们的电流之比为_______，它们两端的电压之比为________，总电阻为_________Ω。
4、两个电阻R1=9Ω，R2=6Ω，若将它们串联通过它们的电流之比为_________，它们两端的电压之比为_______，若将它们并联在同一电源上，通过它们的电流之比为_______，它们两端的电压之比为________。
5、在如图所示的电路中，①、②、③是三个电表，闭合开关S，灯L1与L2串联，电路中______是电流表．若灯L1与L2并联，则电路中________是电压表。
（填“①”“②”或“③”）6、在图所示的电路中，电源电压不变，R1=15Ω。
S1闭合，S2断开时，电流表的示数为0.2A；S1、S2都闭合时，电流表的示数为0.5A。
求电源电压和电阻R2。
7、如图10所示，电源电压U=6V，电阻R2=30Ω。
闭合开关后，通过R1的电流I1=0.1A。
求：（1）通过电阻R2的电流。
（2）R1的电阻。
二、图像类型1、如图为电路元件A和B的I-U图像，根据图像提供的信息，求：（1）元件A的阻值Ra=________，（2）若将它们并联，接在4.0V的电源上，电路中的总电流I=_______，（3）若将它们串联，接在某电源上，电路中的总电流是0.15A，电源电压U=_____V。
欧姆定律公式讲解
欧姆定律公式：
标准式：I=U/R
部分电路欧姆定律公式：I=U/R或I=U/R=GU(I=U：R)
公式说明：
定义：在电压一定时,导体中通过的其中G= I/R,电阻R的倒数G叫做电导,其国际单位制为西门子(S).
其中：I、U、R——三个量是属于同一部分电路中同一时刻的电流强度、电压和电阻.

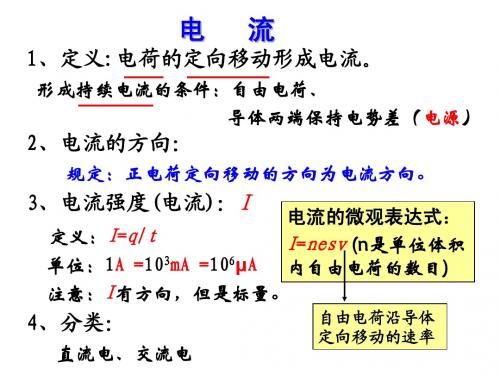

I=Q/t电流=电荷量/时间(单位均为国际单位制）
也就是说：电流=电压/电阻
或者电压=电阻×电流『只能用于计算电压、电阻,并不代表电阻和电压或电流有变化关系』
注意：在欧姆定律的公式中,电阻的单位必须用欧姆、电压的单位必须用伏特.如果题目给出的物理量不是规定的单位,必须先换算,再代入计算.这样得出来的电流单位才是安培。
欧姆定律适用于纯电阻电路,金属导电和电解液导电,在气体导电和半导体元件等中欧姆定律将不适用。

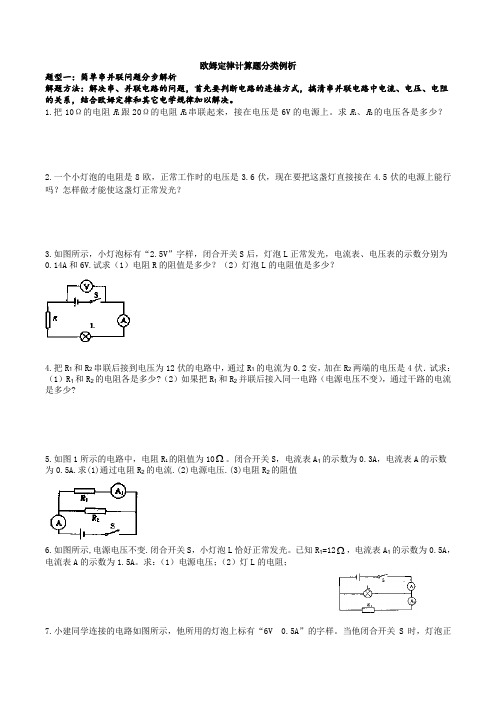

欧姆定律计算题分类例析题型一：简单串并联问题分步解析解题方法：解决串、并联电路的问题，首先要判断电路的连接方式，搞清串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律加以解决。
1.把10Ω的电阻R1跟20Ω的电阻R2串联起来，接在电压是6V的电源上。
求R1、R2的电压各是多少？2.一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？3.如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L的电阻值是多少？4.把R1和R2串联后接到电压为12伏的电路中，通过R1的电流为0.2安，加在R2两端的电压是4伏．试求：（1）R1和R2的电阻各是多少?（2）如果把R1和R2并联后接入同一电路（电源电压不变），通过干路的电流是多少?5.如图1所示的电路中，电阻R1的阻值为10Ω。
闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值6.如图所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。
已知R1=12Ω，电流表A1的示数为0.5A，电流表A的示数为1.5A。
求：（1）电源电压；（2）灯L的电阻；7.小建同学连接的电路如图所示，他所用的灯泡上标有“6V 0.5A”的字样。
当他闭合开关S时，灯泡正常发光，电流表的示数为0.6A。
请你计算：（1）灯泡中的电流；（2）电阻R的阻值；（3）电源的电压。
8. 如图所示，电阻R2=20Ω。
开关S闭合后，电压表1、2的示数分别为12V和4V，求电阻R1的阻值和电流表的示数分别为多少？9.如图所示的是灯泡L1与L2在不同电压下与所通过的电流关系的曲线。
求：（1）当L2中通过的电流为0.3A 时，L2的电阻。
（2）若L1、L2串联接在电源上，通过L2的电流为0.5A，此时L1的电阻为多大？电源电压为多少？10.如图，已知电源电压为U，电路中的电阻为R1，通过电流表的电流为I1。
欧姆定律典型例题分类1：导体AB 与BC 材料长度相同，横截面积如图，则UAB ____ UBC分析：把两段导体的连接方式看成____ ，则IAB ____ IBC RAB ____ RBC ，这是因为根据U=IR, UAB ____ UBC结论：串联电路中，电压的分配与电阻成 ____ ____ 。
分压原理公式：____ ____ ____例2：.在由电阻R1R2成的串联电路中,已知总电阻两端的电压是R2两端电压的4倍,且R1的电阻为4Ω,求R2的电阻. 并联电路中,电流的分配与电阻成____ ____ 理论推导: 由U=IR 得 U1= ____ , U2= ____ 并联电路中, U1 ____ U2, 所以, I1R1 ____ I2R2, 即:在并联电路中____ ____ ____ 精练巩固 拓展延伸1．R1R2并联,且R1:R2=3:2,则U1:U2= , I1:I2=2．一灯泡正常发光时的电流为0.6A,电阻为10Ω,若把它接到电流始终为1A 的电路中,须____ 联一个____ Ω的电阻. 3．R1=1欧，R2=3欧，将它们串联后接在电源上，则I1:I2= ,U1:U2= .4．一灯泡正常发光时的电压为6V,其电阻为10Ω；若将它接到9V 的电源上使用，须____ 连一个____ 的电阻. 串联电路简单计算：1. 在如图 所示的电路中，电源电压为 3V ，开关闭合后，电流表和电压表的读数分别是 0.10A 和2.0V ， 则：（1） 通过 R2 的电流是多少 A ？（2） R1 的电阻是多少Ω？（3） R 2 两端的电压是多少 V ？2. 在如图 电路中，电源电压 U 总=6V ，电阻 R 1=4Ω，闭合开关 S 后，电压表读数为 2V ，求：（1） 电流表的示数为多少 A ？（2） 电阻 R 2 的阻值为多少？3. 在如图所示的电路中，R 1=10Ω，R 2=20Ω，用电压表测得 R 1 两端的电压是 6V ，则：（1） 流过 R 1 的电流是多少 A （2） R 2 两端的电压是多少 V （3） 电源的电压是多少 V ？4. 在如图所示的电路中，R 1=12Ω，R 2=6Ω，电源电压为 9V ，则：（1） 电路的总电阻是多少Ω？（2） 流过 R 2 的电流是多少 A ？（3） R 1 两端的电压是多少 V ？并联电路简单计算：5. 在如图 所示的电路中，电阻 R 1 的阻值为 20Ω。
各类电阻的简介、分类和应用
电阻，英文名resistance,通常缩写为R,它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律说，I=U/R,那么R=U/I,电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
师傅对徒弟说：“找一个100欧的电阻来！”,指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。
电阻是最容易理解的元件、也是应用最广泛的电子元器件，大约占所有电子元器件的35%。
按照电阻的材料分类解释：碳膜电阻器
碳膜电阻器是将通过真空髙温热分解的结晶碳沉积在柱形或管形的陶瓷骨架上制成的。
用控制碳膜的厚度和刻槽来控制电阻值。
碳膜电阻器的外形和结构如图2所示。
碳膜电阻器
碳膜电阻器有良好的稳定性，负温度系数小，高频特性好，受电压和频率影响较小，噪声电动较小，脉冲负荷稳定，阻值范围宽，制作工艺简单，生产成本低，所以非常广泛地应用在各种电子产品中。
金属膜电阻器
金属膜电阻器是将金属或合金材料用真空加热蒸发在瓷基体上形成一层薄膜而制成的，也有采用高温分解、化学沉积和烧渗等方法制成的，外形和结构如图3所示。
图3 金属膜电阻器
金属膜电阻器稳定性和耐热性能好，温度系数小，工作频率范围大，噪声电动势很小，常在高频电路中使用。
欧姆定律计算（分类）题型（一）串、并联电路简单计算1、某个电阻接在4V的电路上，通过它的电流是200mA，若通过它的电流为300mA时，该导体的电阻是多少？它两端的电压是多少？2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：（1）通过R1的电流；（2）电阻R2。
3、有一个小灯泡，它的电阻是10Ω，在正常工作时，它两端的电压是8V，但我们手边现有的电源电压是12V，要把小灯泡接在这个电源上，需要给它串联一个多大的电阻？4、如右图所示电路中，R1=10Ω，当开关S闭合时，电流表示数为0.2A，电压表示数为6V。
求：（1）电阻R1两端电压；（2）电源电压；（3）R2的阻值；（4）电路的总电阻。
5、如图所示电路中，已知R1=40Ω，R2＝10Ω。
当开关闭合后，通过电流表示数为0.3A。
求：（1）电阻R1两端电压；（2）通过电阻R2的电流；（3）干路中的电流；（4）电路的总电阻；AS 1S 2S 3L R 1R 2V A R 1R 2P S（二）变化电路的计算6、如图所示，R 1＝2Ω，R 2＝3Ω。
当开关S 1闭合，S 2、S 3断开时，电流表的示数为0.6A ；当开关S 1、S 2、S 3都闭合时，电流表示数为1.5A ，且灯泡L 正常发光。
求：（1）电源电压； （2）灯泡L 正常发光时的电阻。
7、如图所示，定值电阻R 1的阻值为10Ω，滑动变阻器R 2的阻值变化范围是0－20Ω，当滑片P 移到R 2的最左端时，电流表的示数为0.6A ；当滑片P 移到R 2的最右端时，求：电流表和电压表的示数各是多少？8、如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ， 电压表读数为7.2V ，求：（1）电阻R 1和电源电压；（2）滑动变阻器移到右端时，电流表和电压表的读数。
（三）方程组解题9、如图所示，设电源电压保持不变，R 0=10 。
欧姆定律分类计算欧姆定律是电学基础理论中的重要定律之一，用来描述电流、电阻和电压之间的关系。
它是由德国科学家乔治·西蒙·欧姆于1827年提出的，被广泛应用于电路分析和电子设备设计中。
欧姆定律可以用数学公式表示为：V=I*R其中V表示电压，单位是伏特（V），I表示电流，单位是安培（A），R表示电阻，单位是欧姆（Ω）。
根据电压、电流和电阻的关系，欧姆定律可以分为以下三类计算：1.求解电压：当已知电流和电阻时，可以使用欧姆定律求解电压。
根据公式V=I*R，将已知的电流和电阻代入即可计算得到电压。
例如，当电流为2A，电阻为5Ω时，根据欧姆定律可以计算出电压：V=2A*5Ω=10V2.求解电流：当已知电压和电阻时，可以使用欧姆定律求解电流。
根据公式V=I*R，将已知的电压和电阻代入即可计算得到电流。
例如，当电压为12V，电阻为3Ω时，根据欧姆定律可以计算出电流：12V=I*3ΩI=12V/3ΩI=4A3.求解电阻：当已知电压和电流时，可以使用欧姆定律求解电阻。
根据公式V=I*R，将已知的电压和电流代入即可计算得到电阻。
例如，当电压为9V，电流为3A时，根据欧姆定律可以计算出电阻：9V=3A*RR=9V/3AR=3Ω需要注意的是，在实际应用中，欧姆定律适用于线性电阻元件。
对于非线性元件，欧姆定律不再成立，需要使用其他更复杂的电路分析方法。
总结起来，欧姆定律是描述电流、电阻和电压之间关系的基本定律，可以通过已知的两个量计算出第三个量。
掌握欧姆定律的分类计算方法有助于理解电路中的基本电学概念，并在电路设计和故障排除中应用。
1、两个电阻阻值之比为R 1：R 2＝1：2，将它们串联接在电压为U 的电路中，则R 1、R 2中的电流和两端电压之比I 1：I 2＝________，U 1：U 2＝________。
若将R 1、R 2并联接在相同电路中，R 1、R 2中的电流和两端电压之比I 1‘：I 2‘＝________，U 1‘：U 2’＝________。
2、电阻R 1、R 2并联后接在电压不变的电源上，通过的总电流为1.2安，若R 1＝10欧，通过R 2的电流为0.4安，则该电源的电压为_________伏。
3、一个小灯泡的额定电压是6伏，额定电流是0.2安，若把它接到10伏的电源上，且使它正常工作，应该给它串联一个阻值是________欧的电阻。
4、把20欧的电阻R 1跟60欧的电阻R 2并联起来，接在电压是6伏的电源上，并联的总电阻是________欧，R 1中的电流跟电路中的总电流之比是_____。
5、如图1所示的电路中，断开开关S 时，电压表示数为6伏，电流表示数为0.5安，电源电压为9伏，可知，电阻R 1＝______欧；合上开关S 后电流表的示数为______安。
6、图2所示的电路中，电源电压不变。
当开关S 闭合时，电流表的示数为0.8安；开关S 断开后，电流表的示数改变了0.5安，则R 1与R 2的阻值之比为（ ）A. 13:5B. 3:5C. 5:3D. 5:137、在图3甲所示电路中，当闭合开关后，两个电压表 指针偏转均为图3乙所示，则电阻R 1和R 2之比为：（ ）A 、4：1；B 、5：1；C 、1：5；D 、1：4图19、已知R 1: R 2=2:3，开关S 由断开到闭合，图5中电流表先后 示数之比为3:5的电路图是( )10、只将灯L 1和灯L 2连接在电压保持6V 不变的电源上（灯L 1和L 2的电阻不随温度变化），L 1的电阻为20Ω，两灯均发光时，测得通过L 2中的电流为0.2A ，则下列判断正确的是 ( )多选A . L 1和L 2两端的电压之比可能是1：1B . L 1和L 2的电阻之比可能是1：2C . L 1和L 2的电阻之比可能是2：3D . L 1和L 2中的电流之比可能是1：1二、表的变化11、图6所示的电路中，电源电压不变，开关S 闭合，滑动变阻器滑片向右移动时，电流表的示数将_________；电压表的示数将__________.12、如图7所示，电源电压不变，开关S 闭合后，当滑动变阻器的滑片P 向右移动时，电压表V 1的示数将________，电压表V 2的示数将________。
（填“变大”或“变小”“不变”）13、如图8所示，若要使滑动变阻器的滑片P 向C 端滑动时使小灯泡变亮，那么应将滑动变阻器的接线柱________和________接在电路的M 、N 两端。
14、如图9所示电路中，电源电压不变，且R 1< R 2 ， 闭合S 1，断开S 2，电压表示数为U ；断开S 1，闭合S 2，若使电压表示数仍为U ，滑动变阻器的滑片P 应向___________端移动（填左或右）。
15、如图10所示，滑片P 向左端移动过程中，电压表将_________；电流表A 1将_________；电流表A 2将_________。
图4图6 图8 图7 图9 图10关S 闭合时，电流表示数变大，电压表示数不变的电路是（ ）18、如图13所示,电源电压不变,闭合开关,当滑动变阻器的滑片P 由左向右移动时,三只电表示数的变化情况是 ( )A. V 1增大,V 2减小,A 增大B. V 1减小,V 2增大, A 减小C. V 1不变,V 2增大,A 不变D. V 1不变,V2减小,A 不变19、如图14所示的电路，电源的电压为6V 且恒定不变，L 1、L 2为相同的灯泡，关于电压表的读数，下述说法正确的是( )A ．S 断开时，V 1的示数为零，V 2的示数为6VB ．S 闭合时，V 1的示数为6V ，V 2的示数为零C ．S 断开时，V 1的示数为3V ，V 2的示数为零D ．S 闭合时，V 1的示数为零，V 2的示数3V20、在图15所示的电路中，电源的电压不变，a 、b 是两个电表，且定值电阻R 1与滑动变阻器R 2的连接正确。
当开关S闭合后，两表均有示数，将滑片P 从图示位置向右移动时，下列说法中正确的是( )A 、a 、b 两表的示数均不变B 、a 、b 两表的示数均变小C 、a 表示数不变，b 表示数变小D 、a 表示数变小，b 表示数不变21、如图16所示电路，R 1＞R 2，当闭合S 1断开S 2，滑动变阻器的滑片P 放在变阻器的中点时，电压表的示数为U 0。
关于此电路的下列说法中，正确的是（ ）多选A ．闭合S 1断开S 2时，若滑动变阻器的滑片P 向左移动，电压表的示数将大于U 0B ．断开S 1闭合S 2，同时滑动变阻器的滑片P 向右移动，电压表的示数可能等于U 0C ．同时闭合S 1、S 2，无论滑动变阻器的滑片怎样移动，电压表的示数总等于0D ．断开S 1闭合S 2，若使电压表的示数还等于U 0，则滑动变阻器的滑片P 应向左移动图16 图11 图14 A C D 图1223、两只电阻的阻值分别为10欧和5欧，如果把它们并联后接在电路上时，总电流为I 1；如果把它们串联后接在同一个电路上时，总电流为I 2，则它们在并联电路和串联电路的总电流之比I 1：I 2＝________。
24、将两个电阻串联后接入电压为24伏的电源上时，测得电流为2.4安，若将这两个电阻并联后接入该电源上时，测得总电流为10安，则这两个电阻的阻值之比为_______。
25、将R 1、R 2两个电阻按图18甲、乙所示的两种方法先后连接到电压不变的电源上。
甲图中电压表的示数是6伏，电流表的示数是0.3安；乙图中电压表的示数是4伏，电阻R 1＝________欧。
26、图19所示电路中，定值电阻R 1＝40欧欧，R 2为滑动变阻器，要求通过R 1的电流在0.05安~0.25安的范围内变化，问：（1）电路两端的电压U 最小应为多少？（2）滑动变阻器R 2的最大阻值至少应为多少？29、如图22所示，R 2＝60欧欧，R 是最大阻值为20欧的滑动变阻器，电源电压U 恒定不变。
（1）当开关S 闭合、P 置a 端时，电流表A 的示数为0.5安，A 1的示数为0.3安，求：电源电压U 的值，R 1的电阻值。
（2）当开关S 断开，滑动变阻器的滑片从a 端移动到b 端时，求：电流表A 、电压表V 的示数变化范围。
甲 乙 图18 图19 图22 图17甲 S 1 R 1 a P b R 2 S 2 A 2 L A 1 0 1 2 3 0 0.2 0.40.6 A 丙 0 1 2 3 0 0.2 0.4 0.6 A 乙 图23. 30、如图23甲所示电路，滑动变阻器的最大阻值为R 1=40Ω，电源电压及灯L 的电阻保持不变.当S 1、S 2均闭合且滑片滑到b 端时，电流表A 1、A 2的示数分别为如图23乙、丙所示；当S 1、S 2均断开且滑片P 置于变阻器的中点时，电流表A 1的示数为0.4A ， 求：(1)电源的电压.(2) R 2的电阻. (3)灯L 的电阻.31、图24所示电路，电源电压U 保持不变，在甲、乙两处分别接入电压表，闭合开关S ，测得U 甲：U 乙＝1：3；断开开关S ，拆去电压表并在甲、乙两处分别接入电流表，此时I 甲：I 乙是（ ）A. 3:1B. 1:1C. 1:3D. 4:332、图25所示电路中，三个定值电阻，R 1∶R 2＝1∶3，R 2∶R 3＝3∶4，电流表A 1的示数为I 1，电流表A 2的示数为I 2，电流表A 3的示数为I 3，则 （ ）多选A ．I 1＝I 2＋I 3B ．I 1∶I 2＝16∶15C ．I 1∶I 3＝16∶19D ．I 2∶I 3＝19∶1533、如图26所示电路中，电源电压保持不变。
当S 闭合时，R 1和R 3两端的电压之比为U 1：U 3＝1：4，电流表的示数为I ；当S 断开时，R 1、R 2 、R 3两端的电压分别为U 1’、U 2’ 、U 3’，且U 1’、U 2’=1:2，电流表的示数为I ’，则下列判断正确的是（ ）A. I:I ’=3:5B. I:I ’=5:2C. U 1: U 1’=5:7D. U 3: U 3’=7:5图26图2434、如图27所示电路，电源电压为8V 并保持不变，电阻R 1＝20Ω，当开关S 闭合后，电压表V 1、V 2的示数之比是1∶1，V 2、V 3的示数比是5∶3；则电流表的示数是？35、如图28所示，电源电压不变。
当滑动变阻器的滑片P 从A 端滑到B 端时，电流表前后示数之比为I:I ’=4:1，则电阻R 1与滑动变阻器R W 阻值之比为___________。
36、如图28所示，电源电压为12V 保持不变。
当滑动变阻器的滑片P 从变阻器中点滑到B 端时，电流表前后示数之比为I:I ’=8:5，求滑动变阻器两端最大电压值是多少伏。
图27 图28。
