电学培优练习题三

初三物理培优卷一．比例问题（共10小题）1．如图所示，电源电压不变。

将定值电阻R1和R2串联后接在电源上，R1消耗的功率为3W，R2消耗的功率为6W，则R1＝R2；若将它们并联后仍接在该电源上，则电路消耗的总功率为W。

2．如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W．电源电压不变，且灯丝电阻不受温度的影响。

则L1、L2两灯灯丝电阻之比是（）A．1：3 B．4：3 C．3：1 D．3：43．如图所示的电路中，L1标有“6V 3W，L2标有“3V 3W”，闭合开关后，两灯均发光，此时电路的总电阻R总＝Ω，两电压表示数之比U1：U2＝；若将两灯并联后接入3V电路中，则两灯的实际功率之比P1：P2＝。

（不计温度对灯丝电阻的影响）4．如图电路中，R1：R2＝2：3，开关闭合后，电路的总功率为P0．若将R1的阻值增大2Ω，R2的阻值减小2Ω，电路的总功率仍为P0；若将R1的阻值减小2Ω，R2的阻值增大2Ω，电路的总功率为P；则P：P0等于（）A．3：2 B．4：3 C．5：4 D．6：55．如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。

在甲、乙位置分别接入量程不同的某种电表，只闭合开关S1，两灯均发光，两电表指针偏转角度相同。

断开开关S1，在甲、乙位置分别接另一种电表，闭合开关S1和S2，两灯均发光，则此时两电表示数之比为，灯泡L1与L2的电功率之比为。

6．将两个定值电阻串联接在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为4P1；将这两个定值电阻并联接在电压为U的电源两端，下列分析正确的是（）A．R1与R2的电阻之比为4：1B．并联时通过R1与R2的电流之比为1：1C．并联时R2消耗的功率为P1D．并联时两电阻消耗的总功率为P17．额定电压均为6V的甲、乙两灯，I﹣U图线如图所示。

下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：38．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A．R1两端的电压比为1：2 B．R1两端的电压比为1：3C．R2消耗的功率比为4：9 D．R2消耗的功率比为2：9 9．如图甲所示，R1＝R2，断开开关S时，电路消耗的总功率为P1，若将开关S与电源的位置对换后，闭合S，电路消耗总功率为P2，则P1：P2＝，将甲图所示电路改变为乙图所示的电路，若R1＝4Ω，电源电压为8V，小灯泡的额定功率为4W，闭合开关灯泡正常发光，则小灯泡的额定电压是V。

初三物理电学分类专题培优训练一、灯泡亮度、功率比较类1、一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（）A．灯丝电阻增大，功率增大B．灯丝电阻减小，功率增大C．灯丝两端电压增大，功率增大D．灯丝中电流增大，功率减小2、如图所示的四个电路中，电源电压相同，，电路消耗的总功率由大到小的顺序A. 甲、乙、丙、丁B. 丁、丙、乙、甲C. 丁、甲、乙、丙D. 丙、乙、甲、丁3、（2007年一模）．灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（）A．8V B．12V C．16V D．20V4、2006年北京市）现有四个小灯泡L1、L2、L3、L4，分别标有“12V 20W”、“12V 10W”、“6V 5W”、“6V10W”的字样，戴靖同学想把其中的两个小灯泡接在两端电压为18V的电源上，使两个小灯泡都能正常发光，则下列做法正确的是A．把L1和L4串联后接入电路中B．把L2和L4串联后接入电路中C．把L1和L3串联后接入电路中D．把L2和L3串联后接入电路中5．（07厦门市）将“12V 6W”的灯泡L1和“12V 4W”的灯泡L2串联后接在电压是12V的电路中，则：A．L1和L 2均正常发光B．L1比L 2亮C．L1比L 2暗D．L1和L 2一样亮6．两个分别标有“220V 60W”和“220V 25W”字样的灯泡，如将它们并联后接在220伏特的电路中，则( ) A．电阻大的灯泡较亮。

B．功率大的灯泡较亮。

C．功率小的灯泡较亮。

D．两个灯泡一样亮。

（大连）7.（海南省）郑嘉奇家有‘“P7220—100”和“PZ220—40”的电灯各一只，将它们并联在照明电路上，消耗的电功率分别为P1、P2；现将两只灯泡串联后再接入照明电路，此时它们消耗的电功率分别是P1′、P2′。

下列消耗的电功率由大至小顺序正确的是：（）A．P1＞P1′＞P2＞P2′B．P1＞P2＞P2′＞P1′C．P1＞P2＞P1′＞P2′D．P1′＞P2′＞P1＞P28.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是：（）A．甲灯的额定功率和实际功率都比乙灯大B．甲灯的额定功率大，实际功率小C．甲灯的额定功率和实际功率都比乙灯小D．甲灯的额定功率小，实际功率大9.杨凡玉同学家中接有两只灯泡L1和L2，L,1上标有“PZ220—40”，L2。

一、初中物理电路类问题1．如图新型落地扇有一个电源开关S1，闭合S1，电动机正常作，其内部还有个防倾倒开关S2，S2处于常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能的是A．B．C．D．【答案】C【解析】【详解】ABCD．由题意可以得出，当开关S1和S2同时闭合时，电动机工作，当开关S2断开时，电动机就停止工作，因此两开关应该为串联关系，故ABD选项不符合题意，C选项符合题意。

故选C。

2．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是A．0.9 V，3.6 V B．0.9 V，0 VC．4.5 V，0 V D．4.5 V，4.5 V【答案】ABC【解析】【详解】由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。

电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U=4.5V；电压表V1选择的量程为0～3V，分度值为0.1V，灯泡L1两端的电压U1=0.9V；则灯泡L2两端的电压为：U2=U-U1=4.5V-0.9V=3.6V；(2)若L1短路，V1偏转的角度为零，图中没有这种情况；(3)若L2短路，则L2的电压为零，V1和V2测L1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V；即则灯L1、L2两端的电压可能是4.5V、0；或0.9V、0；(4)若L1断路，V1和V2测电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V，但电路中无电流，不符合题意；(5)若L2断路，V1不能和电源相连，故示数为零；V2测电源电压，若是大量程，即是4.5V，若是小量程，即是0.9V，但电路中无电流，不符合题意；故选ABC3．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A．L1 与 L2并联，电流表 A1测 L2的电流B．L1 与 L2 串联，电流表 A2 测干路上的电流C．当开关 S2 断开时,通过 L1的电流不变, A2的示数变小D．当开关 S2断开时, A2的示数不变，通过 L1的电流变大【答案】AC【解析】【分析】【详解】AB．由图可知，闭合开关 S1、S2，L1 与 L2并联，电流表 A1与 L2在同一支路，所以的电流表 A1测 L2的电流，电流表 A2测量干路电流，故A正确、B错误；CD．并联电路各支路互不影响，由图可知，当开关 S2 断开时，L2所在支路断开，通过L2电流为0，通过 L1的电流不变，干路电流表A2示数变小，故C正确、D错误。

初中物理中考物理电学实验培优提优专项训练一、电压电阻中考物理电学实验1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

2．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。

于是他就对由同种材料组成的不同规格的电阻丝样品进行了测试，实验数据如下：电池节数n/节横截面积S/mm2长度l/m电流I/A2 1.64 1.64 3.2320.81 1.6160.22 1.6160.440.8320.2(1)分析数据可知，电阻丝中通过电流大小与电阻丝的长度成______，与电阻丝的横截面积成______。

（填“正比”或“反比”）(2)经过对样品数据的分析，得出把电阻丝A接入6节该锂电池做为电源的电路中时通过的电流为______A。

3．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．4．在某次综合实践活动中，晓益利用蓄电池（电压为 24V）、电压表（量程为 0～15V）、校准电阻 R0、滑动变阻器R（最大阻值为100Ω）等器材，设计了一种测定油箱内油量的方案（图甲），选配合适的校准电阻值，能够使油箱装满汽油，滑动变阻器的触片在某一端时，油量表示数为最大值（即电压表示数达到最大值）油箱中的汽油用完，滑动变阻器的触片在另一端时，油量表示数为零（即电压表示数为零）（1）校准电阻除了可以校准表盘，还有什么作用？ _________（2）校准电阻的阻值为多少？ _________（3）另一个小组的大中同学设计了如图乙所示的电路，请你从能耗的角度分析这种方案的优点．___5．小王做探究导体电阻大小与那些因素有关的实验，下表是某实验小组在实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与材料是否有关，应选用________、________两根导体. （2）要探究导体电阻大小与横截面积是否有关，应选用________、________两根导体. （3）如选用了A、D两根导线进行实验,则要探究导体电阻大小与________是否有关，（4）通过表格中数据的分析,可以得出的结论是导体的电阻与导体的________、________、________有关.（5）这个实验中涉及到的主要研究方法，和下列哪个实验的研究方法是一样的（_______）A．用水流的形成来类比电流的形成B．用一条带箭头的直线表示光的传播路线和方向C．研究压力作用效果与压力、受力面积的关系D．用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出.6．为了验证并联电路的电流特点，小张设计了如图所示的电路进行实验．（1）在连接电路时，开关应处于_____状态．（2）小张将电流表接在L1所在支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表示数为零，如果电路只存在一处故障，则可能存在的故障是电流表_____（选填“断路”或“短路”）．（3）排除故障后，他测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数分别如图甲、乙、丙所示，可读出I1=0.5A，I2=_____A，I=_____A．根据测量结果，在误差允许范围内你认为并联电路中干路电流与各支路电流的关系是_____（写出关系式即可）（4）为了验证结论的普遍性，接下来的操作是：_____7．在“探究影响导体电阻大小的因素”实验中，小军设计了如图所示电路．a、b间接导体．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是________．连接电路时应将其处在________状态．（2）为了粗略判断a、b两点间导体电阻的大小，可观察________．这种方法叫________．（3）实验时小军发现手边有一根较长的金属丝，他可以探究导体是否与________和________有关．（4）另有甲、乙两位同学分别对小军的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表，你认为________同学的改进更好一些，理由是________．8．一实验小组用如图所示的器材探究“串联电路的电压关系”。

一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）A．B．C．D．【答案】B【解析】【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。

根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总-U2=U总-IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。

3．两个完全相同的验电器，分别带上不等量的异种电荷，现将它们的金属球用一根金属导体接通后分开，则两验电器金属箔（）A．张角一定都减小，且带上等量的异种电荷B．张角一定都增大，且带上等量的异种电荷C．张角一定是有一个增大，且带上等量的同种电荷D．张角一定是有一个减小，且带上等量的同种电荷【答案】D【解析】【详解】由于两个验电器带的是不同的电荷，所以在用金属导体接触时会发生中和现象，少的那种电荷会被多的电荷中和掉，然后剩余的电荷被两个验电器平分，所以最后两个验电器会带上等量的同种电荷；由于发生了中和现象，少的电荷会被中和掉，而多的电荷由于中和现象也会减少，所以原来带电荷多的验电器的夹角一定会减小；故D项符合题意、ABC项不符合题意；4．如图所示的电路较为复杂,但采用合理的估算，就可以算出电流表A 与毫安表mA 的示数分别为( ).A ．0.13 A ．30 mAB ．0.11 A, 10 mAC ．0.33 A,30 mAD ．0.31 A, 10 mA【答案】A【解析】【详解】通过电路图分析可知，1Ω和2个1000Ω的是并联的，所以可以忽略通过2个1000Ω的电流，这样电路就简化成300Ω和1Ω、1000Ω的并联，这样mA 表测得是1Ω和1000Ω串联电路的电流，在计算电流时，可以近似认为：30V 30mA 1000ΩU I R ===通过300Ω的电流： 30V 0.1A 300ΩI R U '===' 所以电流表A 的读数是：0.1A 0.03A 0.13A +=故A 项符合题意；BCD 项不符合题意；5．某商场安装的新型火灾报警器有手动报警和自动报警两种模式，当发生火灾，室内烟雾浓度超过设定值时，安装在电路中的感应器会使得开关1S 闭合，报警器响（符号同电铃）且窗户自动打开（窗户制动机符号为M ）；或人手动按下报警按钮，开关2S 闭合，报警器响且窗户自动打开．图中符合上述要求的电路图是 （ ）A ．B ．C ．D ．【答案】A【解析】【分析】串并联电路的识别。

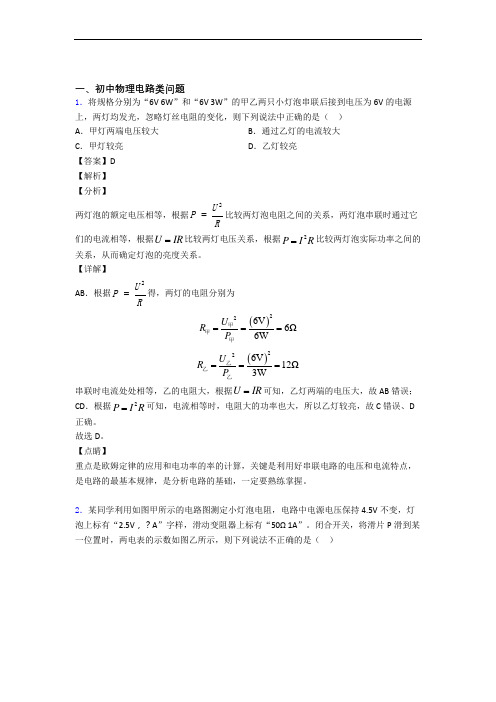

一、初中物理电路类问题1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）A ．甲灯两端电压较大B ．通过乙灯的电流较大C ．甲灯较亮D ．乙灯较亮【答案】D【解析】【分析】 两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。

【详解】AB ．根据2U P R=得，两灯的电阻分别为 ()226V 6Ω6W U R P ===甲甲甲 ()226V 12Ω3W U R P ===乙乙乙 串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。

故选D 。

【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。

2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。

闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。

【详解】A ．此时灯泡电阻L 2.4V 8Ω0.3AU R I === 故A 正确，不符合题意；B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑 此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。

华师大版八年级下电学培优提升练习（有答案和解析）姓名：__________班级：__________学号：__________一、单选题（本大题共13小题，每小题0分，共0分。

在每小题给出的四个选项中，只有一个选项是符合题目要求的）1.一对火线和零线从一堵正方形的墙上走过，墙的正中央开了扇正方形的木窗，如图所示，火线在A处和零线在B发生了漏电，如果测得总的漏电电流约为800mA，则流过下边墙上的电流约是（）A．800 mAB．600 mAC．400 mAD．200 mA2.如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1＜R2，E为电压恒定的电源。

当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为△I0、△I1、△I2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为△U0、△U1、△U2．则下列说法中正确的是（）A．△U0＞△U1＞△U2B．△I0＞△I1＞△I2C．△U0=△U1＞△U2D．△I0＜△I1＜△I23.如图甲所示，在一个电阻均匀的正方形金属线框有两A、B、C、D四点。

现把A、D两点接入电源电压保持不变的如图乙所示的电路MN两端时，发现电流表示数为I0，当换接A、C 两点，则此时电流表的示数应为（）A．3/4I0B．4/3I0C．I0D．3/2I04.如图甲是某生产流水线上的产品输送及计数装置示意图。

其中S为激光源，Rl为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与Rl 之间时，射向光敏电阻的光线会被产品挡住。

若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。

已知计数器电路中电源两极间的电压恒为6V，保护电阻的阻值为400Ω．则（）A．有光照射时光敏电阻Rl的阻值为400ΩB．有光照射和无光照射时保护电阻R2两端的电压之比为1：2C．有光照射和无光照射时光敏电阻的阻值之比为1：2D．有光照射和无光照射时光敏电阻的阻值之比为1：45.小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路各部分均接触良好。

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。

以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1U R I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。

八年级物理第四周培优资料一、基本功及电路分析1、关于电流跟电压的关系，下列说法正确的是( )A ．电流与电压成正比B ．电流与电压成反比C ．电阻一定时，导体两端的电压跟通过导体的电流成正比D ．电阻一定时，通过导体的电流跟这段导体两端的电压成正比 2、下列说法正确的是( )A ．有电压一定有电流B ．电压越大，电流越大C ．两节干电池在电路中产生的电流一定比一节干电池产生的电流大D ．以上说法均不正确3、根据欧姆定律的推导式 R=U/I 可以得出（ ）A. 导体两端的电压越大，导体的电阻越大，B. 导体中的电流越大，导体的电阻越小，C.导体的电阻跟电压成正比，跟电流成反比，D.导体的电阻在数值上等于导体两端的电压与通过导体中的电流之比。

4、有一电阻两端加上 6 V 电压时，通过的电流为 0．5A ，可知它的电阻为 Ω，若给它加上 18 V 电压，导线中电流为 A ，此时导线电阻为 Ω，若导线两端电压为零，导线中电流为 A ，导线电阻为 Ω。

5、如图24，电压表V1 、V2、V3的示数分别为4V 、1 V 、V ，电流表的示数为0.5A 。

则L1两端的电压为____V,L2两端的电压为____V, L3两端的电压为_____V,电源电压为____V 。

通过L1 、L2、L3的电流分别是____A 、___A 、____A二、计算题：1、如图所示的电路中，A 、B 两点间的电压是6V ，电阻R 1=4Ω，电阻R 1两端的电压是2V ，求：R 1中的电流强度和电阻R 2。

2、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A I1=0.4A，求R2的电阻值。

3、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。

4、如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。

当滑片P移至R2的最左端时，电流表示数为0.6A。

当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？5、右图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω。
