物理九年级下册 电功率（培优篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．(4)[7][8]实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I 图像应为图3中的虚线①，选择的依据是“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”。

在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V ，五个定值电阻R 1（5Ω）、R 2（10Ω）、R 3（15Ω）、R 4（20Ω）、R 5（25Ω），标有“50Ω1A ”的滑动变阻器R 、电压表（可用量程：0～3V 、0～15V ）、电流表（0～0.6A ）、开关各1只，导线若干。

(1)小赵同学设计了如图甲所示的实验电路，电路连接完毕，闭合开关S ，发现电流表有示数，电压表无示数。

若电路故障只出现在R 1和R 上，则电路故障是______；(2)排除电路故障后，将滑动变阻器的滑片P 移到最______端，闭合开关，调节滑片P ，使电压表的示数为2.5V 时，电流表的示数应为______A ；(3)分别用定值电阻R 2、R 3、R 4、R 5依次替换R 1，重复(2)的实验步骤。

根据实验所得的五组数据绘制出I -R 图象，如图乙所示，由图象可得出的结论是：______；(4)完成步骤(2)后，若保持滑片P 位置不变，断开开关，用R 2替换R 1，闭合开关，发现电压表示数______2.5V （选填“大于”或“小于”），应向______（选填“左”或“右”）移动滑片P 才能达到实验要求；(5)为完成该实验探究，滑动变阻器允许连入电路的最小阻值为______Ω；(6)在使用电阻R 1、R 5完成实验的过程中，当电压表示数为2.5V 时，滑动变阻器R 消耗的电功率分别为P 1、P 5，则15:P P ______。

【答案】R 1短路 右 0.5 当导体两端的电压保持不变时，导体中的电流与导体的电阻成反比 大于 右 4 5:1【解析】【分析】【详解】(1)[1]由图可知，电阻R 1和滑动变阻器R 串联，电压表测R 1两端的电压，电流表测电路中的电流。

初三物理电学分类专题培优训练一、灯泡亮度、功率比较类1、一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（）A．灯丝电阻增大，功率增大B．灯丝电阻减小，功率增大C．灯丝两端电压增大，功率增大D．灯丝中电流增大，功率减小2、如图所示的四个电路中，电源电压相同，，电路消耗的总功率由大到小的顺序A. 甲、乙、丙、丁B. 丁、丙、乙、甲C. 丁、甲、乙、丙D. 丙、乙、甲、丁3、（2007年一模）．灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（）A．8V B．12V C．16V D．20V4、2006年北京市）现有四个小灯泡L1、L2、L3、L4，分别标有“12V 20W”、“12V 10W”、“6V 5W”、“6V10W”的字样，戴靖同学想把其中的两个小灯泡接在两端电压为18V的电源上，使两个小灯泡都能正常发光，则下列做法正确的是A．把L1和L4串联后接入电路中B．把L2和L4串联后接入电路中C．把L1和L3串联后接入电路中D．把L2和L3串联后接入电路中5．（07厦门市）将“12V 6W”的灯泡L1和“12V 4W”的灯泡L2串联后接在电压是12V的电路中，则：A．L1和L 2均正常发光B．L1比L 2亮C．L1比L 2暗D．L1和L 2一样亮6．两个分别标有“220V 60W”和“220V 25W”字样的灯泡，如将它们并联后接在220伏特的电路中，则( ) A．电阻大的灯泡较亮。

B．功率大的灯泡较亮。

C．功率小的灯泡较亮。

D．两个灯泡一样亮。

（大连）7.（海南省）郑嘉奇家有‘“P7220—100”和“PZ220—40”的电灯各一只，将它们并联在照明电路上，消耗的电功率分别为P1、P2；现将两只灯泡串联后再接入照明电路，此时它们消耗的电功率分别是P1′、P2′。

下列消耗的电功率由大至小顺序正确的是：（）A．P1＞P1′＞P2＞P2′B．P1＞P2＞P2′＞P1′C．P1＞P2＞P1′＞P2′D．P1′＞P2′＞P1＞P28.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是：（）A．甲灯的额定功率和实际功率都比乙灯大B．甲灯的额定功率大，实际功率小C．甲灯的额定功率和实际功率都比乙灯小D．甲灯的额定功率小，实际功率大9.杨凡玉同学家中接有两只灯泡L1和L2，L,1上标有“PZ220—40”，L2。

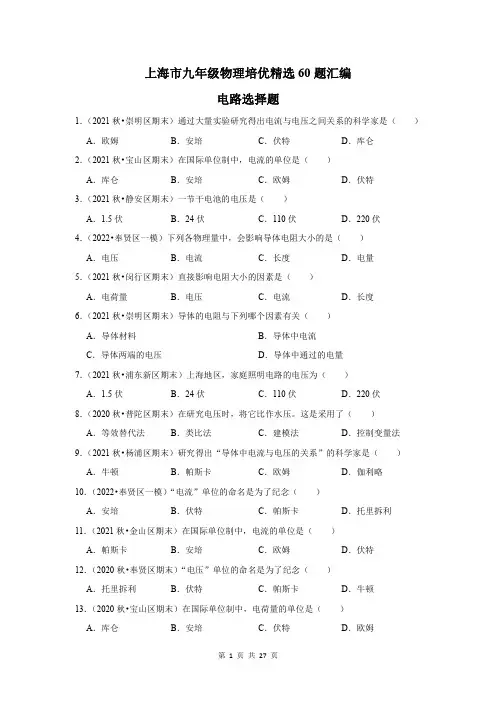

上海市九年级物理培优精选60题汇编电路选择题1．（2021秋•崇明区期末）通过大量实验研究得出电流与电压之间关系的科学家是（）A．欧姆B．安培C．伏特D．库仑2．（2021秋•宝山区期末）在国际单位制中，电流的单位是（）A．库仑B．安培C．欧姆D．伏特3．（2021秋•静安区期末）一节干电池的电压是（）A．1.5伏B．24伏C．110伏D．220伏4．（2022•奉贤区一模）下列各物理量中，会影响导体电阻大小的是（）A．电压B．电流C．长度D．电量5．（2021秋•闵行区期末）直接影响电阻大小的因素是（）A．电荷量B．电压C．电流D．长度6．（2021秋•崇明区期末）导体的电阻与下列哪个因素有关（）A．导体材料B．导体中电流C．导体两端的电压D．导体中通过的电量7．（2021秋•浦东新区期末）上海地区，家庭照明电路的电压为（）A．1.5伏B．24伏C．110伏D．220伏8．（2020秋•普陀区期末）在研究电压时，将它比作水压。

这是采用了（）A．等效替代法B．类比法C．建模法D．控制变量法9．（2021秋•杨浦区期末）研究得出“导体中电流与电压的关系”的科学家是（）A．牛顿B．帕斯卡C．欧姆D．伽利略10．（2022•奉贤区一模）“电流”单位的命名是为了纪念（）A．安培B．伏特C．帕斯卡D．托里拆利11．（2021秋•金山区期末）在国际单位制中，电流的单位是（）A．帕斯卡B．安培C．欧姆D．伏特12．（2020秋•奉贤区期末）“电压”单位的命名是为了纪念（）A．托里拆利B．伏特C．帕斯卡D．牛顿13．（2020秋•宝山区期末）在国际单位制中，电荷量的单位是（）A．库仑B．安培C．伏特D．欧姆14．（2021秋•青浦区期末）普通手电筒的小灯泡正常发光时的电流最接近于（）A．0.03安B．0.3安C．3安D．30安15．（2020秋•杨浦区期末）影响某导体电流大小的物理量是（）A．电荷量B．通电时间C．质量D．电压16．（2021秋•闵行区期末）在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（）A．B．C．D．17．（2020秋•浦东新区期末）下列各物理量中，可以反映导体对电流阻碍作用的是（）A．电流B．电压C．电阻D．电荷量18．（2021秋•金山区期末）导体电阻大小与下列哪个物理量有关（）A．电压B．电流C．长度D．电荷量19．（2020秋•徐汇区期末）下列物理量中，能影响导体电阻大小的是（）A．电流B．电压C．电功率D．材料20．（2020秋•闵行区期末）“探究导体电阻大小与哪些因素有关”的实验中如图所示，有4根合金丝可供选择，横截面积S a＝S b＝S c＜S d。

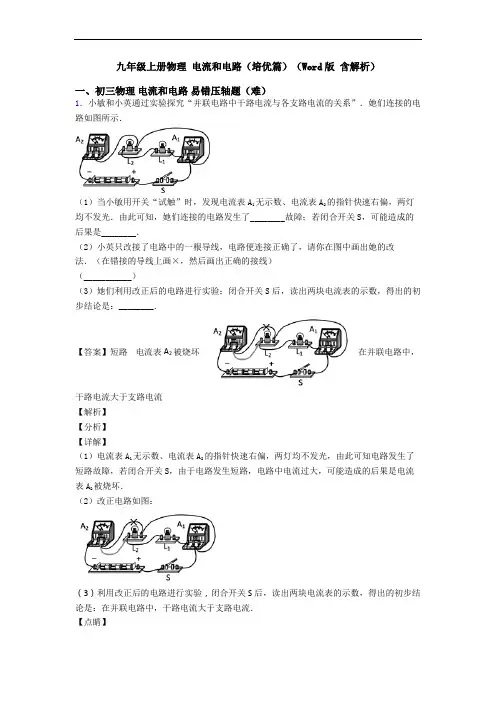

九年级上册物理电流和电路（培优篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．小明所在的实验小组做“探究并联电路中电流的规律”实验时：(1)如图甲是他们设计的电路图，如图乙是他们测量电流时连接的实验电路，此时电流表测量的是_____（选“A”、“B”或“C”）处的电流；(2)小明同学在图乙中只移动一根导线就测量另外一处的电流，电流表的示数如图丙所示，则电流表的示数为_____A；(3)如果测出A、B、C三处的电流如下表所示，由此得出初步结论：I C=I A+I B。

为了得出普遍的规律，应当进行多次实验，操作方法是：__________（只选一项）。

I A/A I B/A I C/A0.280.280.56A．改变电流表的量程或换电流表再测几次B．换用不同规格的小灯泡，再测出几组电流值C．整理器材，结束实验D．分析数据，得出结论【答案】C 0.28 B【解析】【分析】【详解】(1)[1]如图乙所示电流表串联在干路上测干路电流，即图甲中的C处。

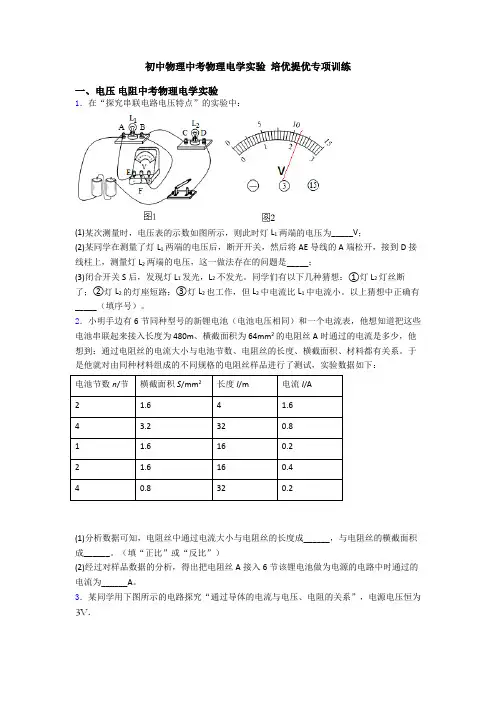

初中物理中考物理电学实验培优提优专项训练一、电压电阻中考物理电学实验1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

2．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。

于是他就对由同种材料组成的不同规格的电阻丝样品进行了测试，实验数据如下：电池节数n/节横截面积S/mm2长度l/m电流I/A2 1.64 1.64 3.2320.81 1.6160.22 1.6160.440.8320.2(1)分析数据可知，电阻丝中通过电流大小与电阻丝的长度成______，与电阻丝的横截面积成______。

（填“正比”或“反比”）(2)经过对样品数据的分析，得出把电阻丝A接入6节该锂电池做为电源的电路中时通过的电流为______A。

3．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．4．在某次综合实践活动中，晓益利用蓄电池（电压为 24V）、电压表（量程为 0～15V）、校准电阻 R0、滑动变阻器R（最大阻值为100Ω）等器材，设计了一种测定油箱内油量的方案（图甲），选配合适的校准电阻值，能够使油箱装满汽油，滑动变阻器的触片在某一端时，油量表示数为最大值（即电压表示数达到最大值）油箱中的汽油用完，滑动变阻器的触片在另一端时，油量表示数为零（即电压表示数为零）（1）校准电阻除了可以校准表盘，还有什么作用？ _________（2）校准电阻的阻值为多少？ _________（3）另一个小组的大中同学设计了如图乙所示的电路，请你从能耗的角度分析这种方案的优点．___5．小王做探究导体电阻大小与那些因素有关的实验，下表是某实验小组在实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与材料是否有关，应选用________、________两根导体. （2）要探究导体电阻大小与横截面积是否有关，应选用________、________两根导体. （3）如选用了A、D两根导线进行实验,则要探究导体电阻大小与________是否有关，（4）通过表格中数据的分析,可以得出的结论是导体的电阻与导体的________、________、________有关.（5）这个实验中涉及到的主要研究方法，和下列哪个实验的研究方法是一样的（_______）A．用水流的形成来类比电流的形成B．用一条带箭头的直线表示光的传播路线和方向C．研究压力作用效果与压力、受力面积的关系D．用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出.6．为了验证并联电路的电流特点，小张设计了如图所示的电路进行实验．（1）在连接电路时，开关应处于_____状态．（2）小张将电流表接在L1所在支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表示数为零，如果电路只存在一处故障，则可能存在的故障是电流表_____（选填“断路”或“短路”）．（3）排除故障后，他测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数分别如图甲、乙、丙所示，可读出I1=0.5A，I2=_____A，I=_____A．根据测量结果，在误差允许范围内你认为并联电路中干路电流与各支路电流的关系是_____（写出关系式即可）（4）为了验证结论的普遍性，接下来的操作是：_____7．在“探究影响导体电阻大小的因素”实验中，小军设计了如图所示电路．a、b间接导体．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是________．连接电路时应将其处在________状态．（2）为了粗略判断a、b两点间导体电阻的大小，可观察________．这种方法叫________．（3）实验时小军发现手边有一根较长的金属丝，他可以探究导体是否与________和________有关．（4）另有甲、乙两位同学分别对小军的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表，你认为________同学的改进更好一些，理由是________．8．一实验小组用如图所示的器材探究“串联电路的电压关系”。

电功率（培优篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是：2．0 U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值．（1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P应该移至图中_____处（选填“A”或“B”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x_____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A；另一次测量电压表的指针如图丙所示，其示数为_____V．小林根据几组实验数据计算出R x的值，为了进一步减小误差，绘制了R x的U-I图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U-I图像．小林发现小宇绘制的U-I图像和自己绘制的U-I图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x=_____Ω．（实验过程中电源电压保持不变）．【答案】断开B断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；3．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

初中物理培优----电功电功率重点知识１.电功（消耗的电能）计算公式：W =Pt =UIt=I 2Rt= 注意：式中的W 、U 、I 、R 是同一导体、同一段电路、同一段时间的量；2. 电功率：电流在单位时间内做的功。

电功率公式：①P=tW 注意：单位有两套,不能乱套：⑴ 如果W 用焦、t 用秒，则P 的单位是瓦；⑵ 如果W 用千瓦时、t 用小时，则P 的单位是千瓦。

变形式 R= PU 2 用额定功率、额定电压求电阻 ②P=UI =I 2R=注意：单位必须用国际单位制主单位。

3．额定电压 （U 0）：用电器正常工作的电压。

额定功率（P 0）：用电器在额定电压下的功率。

实际电压（U ）：实际加在用电器两端的电压。

实际功率（P ）：用电器在实际电压下的功率。

4.功率与电压、电流、电阻的关系⑴若两个用电器电流相等（例如串联）其功率与电压成正比，与电阻成正比；= （用P=UI=I 2R 推导） =⑵若两个用电器电压相等（例如并联）其功率与电流成正比，与电阻成反比；= =（用P=UI=U 2/R 推导）⑶ 同一个用电器电阻不变，接在不同的电压下使用，则：其功率与电压的二次方成正比；与电流的二次方成正比。

= =5．焦耳定律：电流通过导体产生的热量，与电流的二次方成正比，与导体的电阻成正比，与通电时间成正比。

公式：Q=I 2Rt纯电阻电路中，电流做的功(电功)全部用来产生热 量(电热)，即Q=W ，发热功t 2R U R U 2212121R R U U P P ==122121R R I I P P ==2221222121I I U U P P ==212121R R U U P P =122121R R I I P P ==122121R R I I P P ==2221222121I I U U P P ==2221222121I IU U P P ==2121R R U U P P ==率等于电功率，即P 热=P,可用电功公式来计算电热Q 。

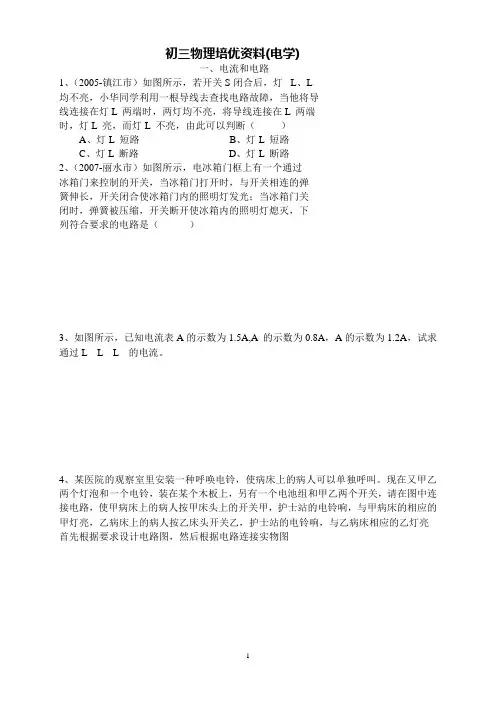

初三物理培优资料(电学)一、电流和电路1、（2005-镇江市）如图所示，若开关S闭合后，灯L、L均不亮，小华同学利用一根导线去查找电路故障，当他将导线连接在灯L 两端时，两灯均不亮，将导线连接在L 两端时，灯L 亮，而灯L 不亮，由此可以判断（）A、灯L 短路B、灯L 短路C、灯L 断路D、灯L 断路2、（2007-丽水市）如图所示，电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱门内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭，下列符合要求的电路是（）3、如图所示，已知电流表A的示数为1.5A,A 的示数为0.8A，A的示数为1.2A，试求通过L L L 的电流。

4、某医院的观察室里安装一种呼唤电铃，使病床上的病人可以单独呼叫。

现在又甲乙两个灯泡和一个电铃，装在某个木板上，另有一个电池组和甲乙两个开关，请在图中连接电路，使甲病床上的病人按甲床头上的开关甲，护士站的电铃响，与甲病床的相应的甲灯亮，乙病床上的病人按乙床头开关乙，护士站的电铃响，与乙病床相应的乙灯亮首先根据要求设计电路图，然后根据电路连接实物图5、（2005-无锡市）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电，小明想利用光控开关和声控开光设计一种“聪明”的电路，晚上有人走动发出声音，灯亮；白天，无论发出多大的声音，电灯也不亮，请把图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开）6、(第15届全国初中物理知识竞赛)按照我国交通管理的规定，红灯停、绿灯行、黄灯预备，小刚在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图所示，请分析并回答下面的问题。

（1）规定红灯发出的光作为交通的停止信号，其原因是____________________。

（2）当单刀单多掷开关接通位置“1”时，___________________灯发光，发光的各灯采用的是__________联方式。

九年级物理培优训练及详解了解电路一、选择题1. 小明用与丝绸摩擦过的玻璃棒靠近悬挂的泡沫小球,发现小球被吸引,则泡沫小球()A. 一定带正电B. 一定不带正电C. 一定不带电D. 一定带负电2. 用与毛皮摩擦过的橡胶棒与验电器金属球接触,两金属箔片因带电而张开,则这两个金属箔片()A. 带正电B. 带负电C. 一定带异种电荷D. 一定不带电3. 以下说法正确的是()A. 电路中只要有电源,就会有持续电流B. 只要电路是闭合的,电路中就会有持续电流C. 电路中有电源,且有用电器,电路中就会有持续电流D. 电路中有电源,且电路闭合,电路中就会有持续电流4. 以下说法与生活实际相符合的是()A. 正常情况下流过家用冰箱的电流大约为5 AB. 对人体的安全电压是36 VC. 教室内一个开关控制两盏灯,故这两盏灯是串联的D. 多盏路灯都是一个开关控制的,路灯是并联的5. 以下电路中,闭合开关后会造成短路的是()A. B.C. D.6. 以下电路中电压表连接正确的是()A. B.C. D.7. 电灯与电动机能单独使用的电路是()A. B.C. D.8. 图中各点的电流关系正确的是()A. I a=I b+I c+I d+I eB. I f=I b+I c+I d+I eC. I a=I f=I b+I eD. I a≠I f=I b+I e9. 如图所示的电路,闭合开关后,两灯均不亮,用一只电流表分别先后连接AB,AC,BC两端,两灯均不亮,电流表无示数;当接在CD两点时,灯L1亮了,电流表有示数.若电路中只有一处故障,这个故障可能是()A. 灯L2开路B. 灯L1开路C. 灯L1短路D. 灯L2短路10. 如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯L1和L2的电流分别是（）A. 1.4 A 1.4 AB. 0.28 A 1.12 AC. 0.28 A0.28 AD. 1.12 A0.28 A二、填空题11. 小明是个善于观察的孩子,他发现在秋天较干燥的天气,穿的运动裤总是要贴在腿上;女孩子用塑料梳子梳头时,头发会随着梳子飘起来;其实这些都是____现象;小明还发现电视机的荧光屏上经常有许多灰尘,主要是因为荧光屏表面有____而吸附灰尘.12. 四个带电小球,AB互相吸引,BC互相排斥,CD互相吸引,D球带电和毛皮摩擦过橡胶棒相同,那么A球带___电,B球带___电,C球带___电.13. 电路中的电流是由电荷的____形成的,电流是有方向的,物理学上规定___定向移动的方向为电流方向.电流总是从电源的____流出,经过开关和用电器,再回到电源的____.14. 70 W的家用电风扇约320 mA,大约是____A;对人体的安全电压是_____.15. 如图所示电路,要使L1和L2串联,且电压表要测L2的电压,那么要闭合开关_____;要使L3和L1并联,那么要闭合开关_______16. 如图所示的电路中,甲、乙、丙是连接在电路中的三只电学仪表.闭合开关S后,灯L1和L2均能正常发光.则甲是_____表,乙是_____表,丙是_____表.三、作图题17. 按要求画出相应的电路图并连接实物图:开关控制两盏灯,两灯并联,电流表测L1和L2的总电流,导线不能交叉.18. 按要求画出相应的电路图并连接实物图:L1与L2串联,电压表V1测L1两端电压,电压表V2测L1与L2串联的总电压,导线不能交叉.四、实验探究题19. 某同学用如图(甲)所示的电路来测灯L1的电流.(1)在连接电路时,开关应_______.(2)在该电路中,闭合开关后,电流表的指针会偏向______,原因是_______________.(3)改正错误后,电流表示数如图(乙)所示,则流过灯L1的电流为_________A.(4)现在要测量通过L2电流,但只允许变动电路中一根导线中一个端点的接线位置,应怎样改动?________________________________________________.20. 小明按如图所示的电路连接了实物图.(1)当他接最后一根导线时,灯就亮了,其原因是_______________.(2)突然灯L1的灯丝烧断而熄灭,请思考可能的情况,完成下表________ .五、计算题21. 小明家有一台电视机,一台冰箱,一台洗衣机,两盏照明灯.它们工作时的电流分别是200 mA,1.5 A,1 A,250 mA.如果干路中的电流不许超过4 A,请你通过计算这些用电器可以同时使用吗一、选择题1. 【答案】B【详解】丝绸摩擦过的玻璃棒一定带正电，小球被吸引，根据同种电荷互相排斥，异种电荷互相吸引，所以，小球可能带负电或者不带电，故选B．2. 【答案】B【详解】与毛皮摩擦过的橡胶棒一定带负电，接触验电器的金属球时，两片金属箔上都带上和带电体相同的电荷，根据同种电荷相互排斥而张开，故选B．3. 【答案】D【详解】电流产生的原因是有电源，并且电路为通路，所以形成持续电流的条件是：一有电源；二闭合回路，故选D．4. 【答案】D【详解】正常情况下流过家用冰箱的电流大约为1 A，故A不符合实际；对人体的安全电压是不高于36 V，故B符合实际；教室内的灯是并联的，一个开关可以同时控制两盏灯，是因为开关在干路，故C不符合实际；路灯是并联的，多盏路灯都是一个开关控制的，是因为开关在干路，故D符合实际，故选D．5. 【答案】D【详解】A图中开关闭合，形成灯泡的简单电路，电压表测量电源电压，故A闭合开关后不会造成短路；BC图中开关闭合，形成灯泡的简单电路，电压表测量电源电压，电流表测量灯泡的电流，故B闭合开关后不会造成短路；D图中开关闭合后，灯泡短路，符合题意，故选D．6.【答案】C【详解】AD图中的电压表与灯泡串联在电路中，所以连接错误；BC图中电压表与灯泡并联（电压表测量灯泡的电压），B图中电压表的正负接线柱接反了，C图中电压表的正负接线柱正确，故C正确，故选C．7. 【答案】D【详解】由图A知道，当S1、S2都闭合时，灯泡短路不能工作，只有电动机可以工作，当只闭合S1开关时，电灯与电动机串联，同时工作，当只闭合S2开关时，都不能工作，故A 不符合题意；由B图知道，只要闭合S1电动机就会工作，故不符合题意；由C图知道，虽然电灯与电动机并联，当开关在干路上，闭合两者就会同时开始工作，故不符合题意；由D图知道，电灯与电动机并联，且分别由不同的开关单独控制，故可以电灯与电动机能单独使用，故符合题意，故选D．8【答案】C【详解】根据串联电路电流的特点知道，I b=I c，I d=I e，I a=I f，根据并联电路的特点知道，I a=I f=I b+I e，故只有C正确，故选C．9. 【答案】A【详解】由图知道两只灯泡串联，闭合开关两灯都不亮，故障只能是开路，故CD 错误；当用一只电流表分别先后连接AB，AC，BC两端，两灯均不亮,电流表无示数，说明灯L1开路错误，故B错误；当接在CD两点时，灯L1亮了，电流表有示数，说明开路的是L2，故选A．10. 【答案】B【详解】由电路图知，灯L1和L2并联，电流表A1测通过L1电流，电流表A2测干路电流；的因并联电路中干路电流等于各支路电流之和，干路电流大于任何一个支路的电流，而两电流表指针位置相同，所以干路电流表A2的量程为0～3A，分度值为0.1A，示数为1.4A，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.28A，即通过L1的电流是0.28 A，由并联电路的电流特点可知，通过L2的电流为I2=I-I1=1.4A-0.28A=1.12A二、填空题11. 【答案】①. 静电②. 静电【详解】根据题意知道，描述的运动裤总是要贴在腿上、头发会随着梳子飘起来，都是摩擦使物体带电的现象，摩擦起电现象都是一种静电现象；小明还发现电视机的荧光屏上经常有许多灰尘,主要是因为荧光屏表面有静电而吸附灰尘．12. 【答案】①. 负②. 正③. 正【详解】毛皮摩擦过的橡胶棒所带的电荷是负电荷，故D球带负电，根据同种电荷相互排斥，异种电荷相互吸引知道，由于CD互相吸引，所以C带得是正电；由于BC互相排斥，所以B带得是正电；由于AB互相吸引，所以A带得是负电．13. 【答案】①. 定向移动②. 正电荷③. 正极④. 负极【详解】电路中的电流是由电荷的定向移动形成的，电流是有方向的，物理学上规定正电荷定向移动的方向规定为电流的方向，在电源的外部，电流的方向是从电源正极出发，经过开关和用电器，再回到电源的负极．14. 70 W的家用电风扇约320 mA,大约是____A;对人体的安全电压是_____.【答案】①. 0.32 ②. 不高于36伏【详解】70 W的家用电风扇约320 mA，大约是0.32A；人体的安全电压是不高于36伏15. 【答案】①. S1与S3②. S1,S2,S4【详解】根据电路图知道，当闭合开关S1与S3，L1和L2首尾相接形成串联，且电压表要测L2的电压；当闭合开关S1、S2、S4时，L3和L1形成首首相接，尾尾相连，构成并联16. 【答案】①. 电流②. 电压③. 电流【详解】根据电路图知道，若甲、丙是电压表，由于电压表的电阻很大，所以两灯泡都不能发光，故甲、丙应是电流表；若乙是电流表，则L2短路，故乙是电压表．点睛：本题考查的是电压表与电流表在电路中的连接方式，正确解题的关键是分析清楚电路结构．三、作图题17. 【答案】【详解】由题意要求，两灯泡并联，电流表测干路电流，开关S应控制干路，所以电流从电源正极出发，先把开关S、电流表、灯L2串联起来，回到电源负极，然后把灯L1并联在灯L2与电流表的串联电路两端，故电路图及实物图连接如图：点睛：本题考查是电流表和实物电路图的连接，连接电路图时，要先连接干路，再连接支路，注意电表正负接线柱不要反接．18. 【答案】【详解】两灯串联，电压表与被测灯泡应并联，故电压表V1应与灯L1并联，电压表V2并联在L1和L2两端，电路图及连接实物如图：点睛：本题考查的是电路设计和根据电路图连接实物，要明确各元件的作用方法，作图要规范．四、实验探究题19. 【答案】①. 断开②. 0刻度的左边③. “+”“-”接线柱接反了④. 0.32⑤. 把导线a连接电流表“+”接线柱的一端改接在电流表“-”接线柱上【详解】（1）为了保护电路，在连接电路时，开关应断开；（2）在该电路中，闭合开关后，由于电流表的“+”“-”接线柱接反了，所以电流表的指针会偏向0刻度的左边；（3）由图（乙）知道电流表的路程是0.6A，分度值为0.02A，示数为0.32A，即流过灯L1的电流为0.32A；（4）现在要测量通过L2电流，只要把导线a连接电流表“+”接线柱的一端改接在电流表“-”接线柱上即可．点睛：本题考查的是究并联电路中的电流关系，涉及注意事项、电路的连接及电流表使用、故障分析等．20. 【答案】①. 开关没有断开②.【详解】（1）小明同学连接好最后一跟导线时，小灯泡立即发亮，说明连接电路时，开关没有处于断开状态；（2）因为三盏及电流表串联，所以当L1的灯丝烧断而熄灭时，故L3、L2也会熄灭，电流表会没有示数；电压表并联在电源两端，示数为电源电压值，故表格如下点睛：本题考查的是串联电路连接，涉及电流特点、注意事项、电路的连接及电流表使用等．五、计算题21. 【答案】可以同时使用.【详解】由于家用电器都是并联的，根据并联电路的电流特点知道，它们工作时的总电流I=0.2A+1.5A+1A+0.25A×2=3.2A，由于3.2A＜4A，所以，这些用电器可以同时使用．点睛：本题考查的是家用电器的连接方式，计算时要将毫安换算成安，记住在并联电路中，干路中的电流等于各支路电流之和。

九年级物理电流和电路（培优篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

物理九年级下册电与磁（培优篇）（Word版含解析）一、三物理电与磁易错压轴题（难）1．小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图所示的电路，选用分别标有“1.5 V 0.25 A”“2.5 V 0.3 A”和“3.8 V 0.3 A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．(1)他将灯L1接入图甲电路，请你用笔画线代替导线，帮他将实物电路连接完整．______(2)闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2 A，再测出L1两端的电压，此时电压表示数如图乙所示，然后计算出此时灯L1的电阻为______Ω，实际功率是____ W．(3)换上灯L2，闭合开关，为保持电流为0.2 A不变，应将滑片P向________(选填“左”或“右”)端移动；再测出L2两端的电压，算出L2的电阻和功率．换上灯L3，做第三次实验，并将实验数据记录在下表中．(4)请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象．______(5)分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系．(6)小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你可以如何改进？____．【答案】答案见解析 4 0.16 左答案见解析正比将L1、L2、L3串联在同一电路中，使电流不变【解析】【分析】【详解】(1)如图(2)电压表使用的0～3V，分度值为0.1V，电压为0.8V，电流为0.2A，所以L1电阻为R1=UI=0.840.2VA=Ω，实际功率P实=UI=0.16W；(3) 换上灯L2，电阻增大，总电阻增大，电路电流减小，电流表的示数将变小；要使电路电流增大到0.2A，要减小电路总电阻，滑动变阻器的滑片向左端移动；(4)(5)分析图像可知图线是一条过原点的直线，可知，电流一定时，功率和电阻成正比．（6）实验目的是小灯泡功率与电阻的关系，根据控制变量法，要保证电流不变，则可以将L1、L2、L3串联在同一电路中，分别测各自两端电压即可．【点睛】本题题干很长，给学生的心理压力很大，并且本题涉及到的知识点多，而且和数学联系起来，增大了试题的难度，并且用实验探究功率和电阻关系的题目比较少见，学生不熟悉，更增大了习题的难度．2．如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。

九年级下册电功率（培优篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．(3)[4]小敏的观点是错误的，原因是小灯泡在不同电压下的电功率是不同的，所以不能取平均值减小误差。

图6初三物理补优11．灯L 1的额定电压是灯L 2额定电压的2倍。

将L 1和L 2并联在电压为U 的电路中时，灯L 2消耗的电功率为9W ；若将灯L 1和L 2串联接入电压仍为U 的电路中时，灯L 2消耗的电功率为4W 。

不考虑灯丝电阻的变化，则下列说法中正确的是 A ．在并联和串联两种方式中，灯L 2两端的电压之比为3∶2 B ．在串联和并联两种方式中，通过灯L 1的电流之比为3∶1C ．灯L 2的电阻是灯L 1的电阻的2倍D ．灯L 1和L 2的额定功率之比为2∶12．如图9所示电路，电源两端电压不变，R l =30Ω。

当开关S 1、S 2都断开或都闭合时，电压表示数之比为3:8；R 2消耗的最大功率和最小功率之比为4:1；R 3的最小功率为0.9W 。

则下列说法正确的是A ． 电阻R 3=50Ω 电源两端电压U = 12VC ．电路消耗的最大总功率P =91.2WD ．开关S 1、S 2都闭合时，电流表的示数I = 1.4A 3．如图12所示电路，电源两端电压不变，电流表和电压表选择的量程分别为0～0.6A 和0～3V 。

闭合开关S ，在滑动变阻器滑片P 从一端移动到另一端的过程中，电压表和电流表的示数均可达到各自的最大测量值(且不超过量程)，在上述过程中，电阻R 1所消耗的最大电功率是与最小电功率之比为9:1。

则当滑片P 移至滑动变阻器的中点时，电路消耗的电功率为 W 。

4．将两个定值电阻并联在电压为U 的电源两端，R 1消耗的功率为P 1，R 2消耗的功率为2P 1。

把这两个定值电阻串联接在电压为23U 的电源两端时，下列说法中正确的是 A ．R 1两端的电压升高 B ．R 2消耗的功率为21P 1C ．通过R 2的电流变大D ．两个电阻消耗的总功率为49P 15．如图6是一台饮水机的工作原理电路图。

S 是一个温控开关，R 1为电加热管，且 R 2＝4R 1 。

当饮水机处于加热状态时，红灯亮， 水被迅速加热；达到预定温度时，S 自动切换 到另一位置，并处于保温状态，绿灯亮 。

1、定值电阻R1 =3Ω、R2 = 6Ω。

若把它们串联接入电路，则它们两端的电压之比U1︰U2= ；若把它们并联接入电路，则它们消耗的电功率之比P1︰P2= 。

2、同种材料制成的三根电阻，R1＝5Ω,R2＝8Ω，R3＝16Ω，若它们的长度相等，那么电阻的横截面积最大的是________；若它们的横截面积相同，那么电阻的长度最短的是_______。

3、图为探究“电流与电阻的关系”的实验电路图:(1）为了达到探究的目的，实验过程中必须保持_____________不变;(2)当开关S闭合后，电压表的示数是2V，电流表的示数是0·4A,现在将阻值为5Ω的电阻R,换成阻值为lOΩ的电阻R，接人电路来进行探究,则下一步进行的操作是:_____________4、在研究“一定电压下，电流与电阻的关系”时，电路如图所示.电源电压恒为3V，滑动变阻器上标有“15 1A"字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P,使电压表示数为1.5V，读出电流表的示数．当20的电阻接入a、b间时，电压表示数始终无法达到1。

5V，其原因可能是( ）A．滑动变阻器阻值太小B．电源电压3V太高C．20的阻值太小D．控制的电压1。

5V太高5、如图所示为某一定值电阻R0和灯泡L的U-I图像。

求：⑴定值电阻R0的阻值;⑵将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4。

9W时，灯L恰好正常发光，求灯L的额定功率；⑶将R0与灯L串联接在6V的电源两端时，求灯L的实际功率.6、在右图所示的电路中，①、②、③是三个电表（两个电压表、一个电流表）．闭合开关S ．要使灯L 1与L 2 并联,电路中三表分别是（ )A. ①③是电流表，②是电压表B. ①②是电流表，③是电压表C. ②是电流表，①③电压表D. ③是电流表，①②是电压表7、如右图所示的电路中，灯泡L 1、L 2分别标有“6V 3.6W ”和“12V 6W ”的字样（不考虑温度对灯丝电阻的影响）。

九年级电流和电路（培优篇）（Word 版含解析）一、初三物理电流和电路易错压轴题（难）1．有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V）、一个电流表（量程：0～0.6A和0～3A）、一个定值电阻R0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．（1）猜想与假设：根据欧姆定律I=U/R，电功率P=UI，只要我们测出元件电阻的阻值，进而就可计算出其额定电压．（2）设计实验：a．该元件的额定电流不超过___A．为提高测量的精确度，电流表应选量程_____A．b．根据实验器材请把你设计的电路图画在方框中．___________（3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号．a．连接电路；b．_______________________；c．_______________________________；d．断开开关，整理器材．（4）用测量的物理量和已知物理量的符号表示出额定电压：U额=_________________．【答案】0.6 0～0.6A 闭合S1，断开S2，记下电流表示数I1闭合S1和S2，记下电流表示数I21021P I RI I额【解析】试题分析：（2）①由题意知电阻元件的额定功率为P额=6W，假设额定电压最小为U min=10V，则额定电流最大为I=P额/U min=6W/10V=0.6A，所以电流表的量程选0～0.6A；②将电阻元件与R0并联，两个开关一个连在干路上、一个连在其中的一条支路上，电流表测量干路电流，如图所示．（3）实验步骤：b、闭合S1，断开S2，记下电流表示数I1；则电源电压为U=I1R0．c、闭合S1和S2，记下电流表示数I2；即为干路电流．（4）只闭合S1时，仅R0接入电路，通过R0的电流为I1，则电源电压为U=I1R0①；当开关都闭合时，R0与R1并联接在同一电源上，通过R0的电流不变为I1，则通过R1的电流I R1=I2﹣I1，U= I R1R1=（I2﹣I1）R1②；由①②得，则．考点：额定电压测量实验探究过程2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

初中物理初中物理电流和电路的专项培优练习题(及答案一、电流和电路压轴实验培优题1．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1A和2A的两种保险管，保险管上印刷的文字已经模糊不清，但小星知道：熔断电流较大的保险丝，其电阻较小，因此，小星设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管.（1）根据图甲电路图，在图乙的实物图中，用笔代善导线把电路连接完整。

（________）（2）开关闭合前，滑动变阻器的滑片应该移至最_______（选填“左”或“右”端）。

（3）在图甲中，若电压表V2的读数为2.1V，电压表V1读数如图丙所示，则保险管B两端的电压为_______V.（4）保险管A的熔断电流为_______A（5）将这两个保险管并联接入某一电路中，当电路中的电流达到_______A时，保险管将熔断.2．回顾实验和探究，探究并联电路的电流规律：器材电源、导线、开关、两个小灯泡、_____．过程（1）将灯L1、L2_____联．连接电路时，开关应处于_____状态，目的是_____．（2）将电流表分别L1、L2_____联，测出通过灯泡L1、L2中的电流，通过L1的电流如图甲所示，请连接测量通过L1电流的实物图．（_______）（3）测出干路电流为0.56A，请方框中画出测干路电流的电路图，并在乙图中标出L2中电流．（_______）结论并联电路中，干路电流等于各支路电流_____．3．如图甲所示是小强“连接串联电路”的电路图。

(1)在连接图甲电路的过程中，下列几点要求中没有必要的是________。

A．必须从电池的正极开始依次连接开关S、L1、L2、电池负极B．每处接线都必须接牢C．按照电路图连接电路的过程中，开关应该是断开的D．连接完毕对照电路图仔细检查电路，确认无误后再闭合开关(2)如图甲，当两灯亮后，若将L1从灯座上取下， L2会________(选填“熄灭”或“发光”)。
