汽车运用与维修课件4
- 格式:ppt
- 大小:1.41 MB
- 文档页数:25

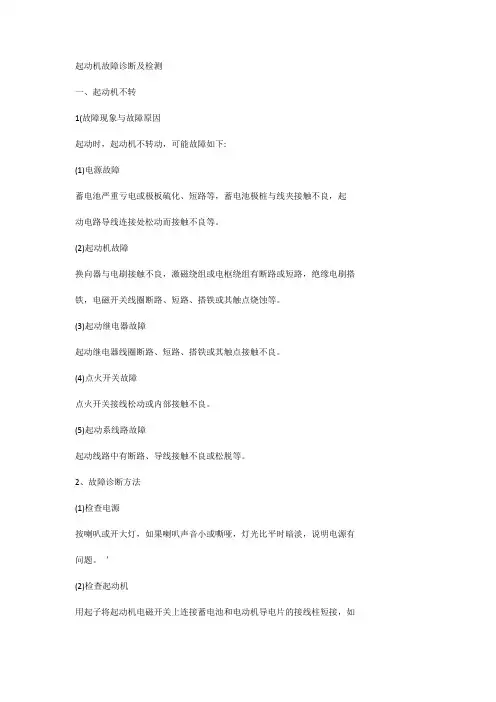

起动机故障诊断及检测一、起动机不转1(故障现象与故障原因起动时,起动机不转动,可能故障如下:(1)电源故障蓄电池严重亏电或极板硫化、短路等,蓄电池极桩与线夹接触不良,起动电路导线连接处松动而接触不良等。
(2)起动机故障换向器与电刷接触不良,激磁绕组或电枢绕组有断路或短路,绝缘电刷搭铁,电磁开关线圈断路、短路、搭铁或其触点烧蚀等。
(3)起动继电器故障起动继电器线圈断路、短路、搭铁或其触点接触不良。
(4)点火开关故障点火开关接线松动或内部接触不良。
(5)起动系线路故障起动线路中有断路、导线接触不良或松脱等。
2、故障诊断方法(1)检查电源按喇叭或开大灯,如果喇叭声音小或嘶哑,灯光比平时暗淡,说明电源有问题。
’(2)检查起动机用起子将起动机电磁开关上连接蓄电池和电动机导电片的接线柱短接,如果起动机不转,则说明是电动机内部有故障,应拆检起动机。
(3)检查电磁开关用起子将电磁开关上连接起动继电器的接线柱与连接蓄电池的接线柱短接,若起动机不转,则说明起动机电磁开关有故障,应拆检电磁开关。
(4)检查起动继电器用起子将起动继电器上的“电池”和“起动机”两接线柱短接,若起动机转动,则说明起动继电器内部有故障。
否则应再作下一步检查。
(5)检查点火开关及线路?海量资料超值下载将起动继电器的“电池”与点火开关用导线直接相连,若起动机能正常运转,则说明故障在起动继电器至点火开关的线路中,可对其进行检修。
二、工作现象:起动机起动无力1(故障现象与故障原因起动时,起动机转速明显偏低甚至于停转,可能的故障有:(1)电源故障蓄电池亏电或极板硫化短路,起动电源导线连接处接触不良等。
(2)起动机故障换向器与电刷接触不良,电磁开关接触盘和触点接触不良,电动机激磁绕组或电枢绕组有局部短路等。
2(故障诊断方法如出现起动机运转无力,首先检查起动机电源,如果起动电源无问题,则应拆检起动机,首先检查电磁开关接触盘、换向器与电刷的接触情况,其次检查激磁绕组和电枢绕组。
《汽车使用与维护》教学教案一、教学目标1. 让学生了解汽车的基本结构和工作原理。
2. 使学生掌握正确的汽车使用和维护方法。
3. 培养学生安全驾驶和预防汽车故障的意识。
二、教学内容1. 汽车的基本结构和工作原理2. 汽车的日常使用与维护3. 汽车的安全驾驶技巧4. 汽车故障的预防与处理5. 汽车保养的基本项目和方法三、教学方法1. 讲授法:讲解汽车的基本结构、工作原理、使用与维护方法等理论知识。
2. 实践操作法:演示汽车的实际操作,如启动、熄火、换挡等,并指导学生进行实践操作。
3. 案例分析法:分析汽车故障案例,让学生学会判断和处理汽车故障。
4. 小组讨论法:分组讨论汽车使用与维护方面的问题,培养学生的团队协作能力。
四、教学准备1. 教室环境布置:将汽车零部件模型、图片等展示在教室内,便于学生直观地了解汽车结构。
2. 教学设备:计算机、投影仪、教学课件等。
3. 实践场地:安排汽车实践操作场地,准备相关工具和设备。
五、教学评价1. 课堂问答:检查学生对汽车基本知识的理解和掌握程度。
2. 实践操作:评价学生在实际操作中的技能水平。
3. 案例分析报告:评估学生分析问题和处理汽车故障的能力。
4. 小组讨论:评价学生在团队协作中的表现和问题解决能力。
5. 期末考试:全面检测学生对汽车使用与维护知识的掌握情况。
六、教学安排1. 第1-2课时:介绍汽车的基本结构和工作原理。
2. 第3-4课时:讲解汽车的日常使用与维护。
3. 第5-6课时:教授汽车的安全驾驶技巧。
4. 第7-8课时:讲解汽车故障的预防与处理。
5. 第9-10课时:介绍汽车保养的基本项目和方法。
七、教学重点与难点1. 教学重点:汽车的基本结构、工作原理、日常使用与维护、安全驾驶技巧、故障预防与处理、保养项目和方法。
2. 教学难点:汽车的基本结构和工作原理、汽车故障的诊断与处理。
八、教学过程1. 导入:通过展示汽车的图片和视频,引发学生对汽车使用与维护的兴趣。

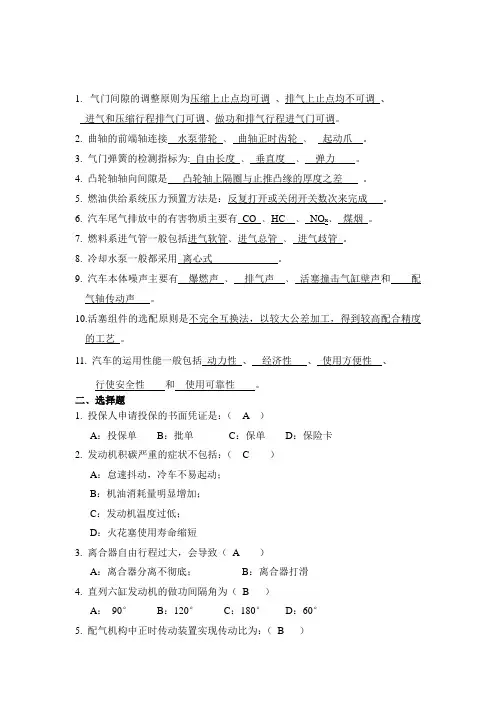

1.气门间隙的调整原则为压缩上止点均可调、排气上止点均不可调、进气和压缩行程排气门可调、做功和排气行程进气门可调。
2. 曲轴的前端轴连接水泵带轮﹑曲轴正时齿轮﹑起动爪。
3. 气门弹簧的检测指标为: 自由长度﹑垂直度﹑弹力。
4. 凸轮轴轴向间隙是凸轮轴上隔圈与止推凸缘的厚度之差。
5. 燃油供给系统压力预置方法是:反复打开或关闭开关数次来完成。
6. 汽车尾气排放中的有害物质主要有CO ﹑HC ﹑NO x﹑煤烟。
7. 燃料系进气管一般包括进气软管﹑进气总管﹑进气歧管。
8. 冷却水泵一般都采用离心式。
9. 汽车本体噪声主要有爆燃声﹑排气声﹑活塞撞击气缸壁声和配气轴传动声。
10.活塞组件的选配原则是不完全互换法,以较大公差加工,得到较高配合精度的工艺。
11. 汽车的运用性能一般包括动力性、经济性、使用方便性、行使安全性和使用可靠性。
二﹑选择题1. 投保人申请投保的书面凭证是:( A )A:投保单B:批单C:保单D:保险卡2. 发动机积碳严重的症状不包括:( C )A:怠速抖动,冷车不易起动;B:机油消耗量明显增加;C:发动机温度过低;D:火花塞使用寿命缩短3. 离合器自由行程过大,会导致(A )A:离合器分离不彻底;B:离合器打滑4. 直列六缸发动机的做功间隔角为(B )A:90°B:120°C:180°D:60°5. 配气机构中正时传动装置实现传动比为:(B )A:1:2 B:2:1 C:1:3 D:1:4三﹑简答题1.轮胎的使用与保养?答:①及时的对轮胎气压进行检查;②对轮胎表面进行检查,看是否有裂纹、变形或小洞等;③避免将车辆行驶或停放在有粗大、尖锐或锋利障碍物的路面上;④当轮胎的温度过高时,不要用冷水降温也不能放气降压,应将车停放在阴凉处自然降温;⑤用使用手册上推荐的方法给轮胎换位。
2. 气门与气门座的密封性如何检查?答:用软铅笔在气门密封面上每隔10mm划一条线,将气门装入气门导管,用手将气门和气门座压紧并往复旋转1∕4圈,然后取下气门检查,若所有线均被切断,则说明气门和气门座密封良好,否则要继续研磨。
