小型公司网络配置案例

小型集团公司局域网组建(5)小型企业局域网组建一、背景随着计算机及局域网络应用的别断深入，特殊是各种计算机软件系统被相继应用在实际工作中，在公司内部，需要使各部门相互间真正做到高效的信息交换、资源的共享，为职员提供准确、可靠、快捷的各种数据和信息，充分发挥公司现有计算机设备的功能，从而加强公司内各部门的业务和技术联系，提高工作效率，实现资源共享，落低运作及治理成本，所以，企业网络的建设是企业向信息化进展的必定挑选，企业网网络系统是一具很庞大而复杂的系统，它别仅为现代化企业综合信息治理和办公自动化等一系列应用提供基本操作平台，而且能提供多种应用服务，使信息能及时、准确地传送给各个系统。

而企业网工程建设中要紧应用了网络技术中的重要分支局域网技术来建设与治理的。

本课程设计将从小型企业局域网的建设需求、建设原则、拓扑结构、子网划分以及路由协议等方面，展示一具企业网的组建过程，详细介绍对于交换机和路由器等的相关知识。

二、组建小型企业局域网“组网”是我们经常讨论的一具话题，怎么让组网的费用落到最低，并且又保持网络的稳定和可靠。

首先，我们确定了那个网络规模拥有50台计算机，这么那个网络是拿来做啥用的呢？也算是我们要对那个网络举行需求分析，从50台计算机的规模来看，比较适合用在办工作环境中，在普通的办公环境下，组网要紧是为了方便内部传输资料和拜访互联网络，带宽要求别高，彻底能够挑选ADSL宽带接入，既省钞票，效率又高。

对于挑选多少兆的ADSL宽带接入，那就要看事情了。

只是从50台计算机的规模来看，挑选8MB ADSL接入比较合适，价格别贵，在这个地方我就别讲宽带收费咨询题了。

在确定宽带接入方式后，我们就要开始挑选组网的模式。

组网模式要紧有两个大的类不，一种是有线，一种是无线。

假如组建一具无线局域网，尽管省去了布线的烦恼，但思考到办公环境中大部分依然用的台式机，假如每台计算机配一具无线网卡，少讲也要好几千，成本太高，别符合小型办公网络的标准。

中小型网络组建方案1. 引言如今，中小型企业在日常经营中离不开网络的支持。

网络不仅仅是企业内部员工之间沟通的工具，还承担着重要的业务应用和数据存储的功能。

因此，为中小型企业搭建一个稳定、高效的网络系统至关重要。

本文将介绍一个中小型网络组建方案，帮助企业快速建立并管理网络系统。

2. 网络规划中小型企业网络规划必须考虑企业规模以及业务需求。

以下是一个典型的中小型网络规划示例：•局域网（Local Area Network, LAN）：基于以太网技术实现，连接企业内部各个终端设备，如电脑、服务器、打印机等。

•路由器（Router）：连接企业内部局域网和外部互联网。

•防火墙（Firewall）：保护企业网络安全，阻止未经授权的访问。

•交换机（Switch）：用于实现局域网内部设备之间的数据交换。

•服务器（Server）：提供各种业务应用，如文件共享、邮件服务、数据库服务等。

•网络存储（Network Attached Storage, NAS）：提供集中化的文件存储和备份。

3. 网络设备选择3.1 路由器路由器是连接企业内部网络和外部互联网的重要设备。

在选择路由器时，需要考虑以下因素：•企业规模和带宽需求•安全性和防御能力•系统稳定性和可升级性•价格和维护成本3.2 防火墙防火墙是企业网络安全的重要保障。

选择防火墙时，需要考虑以下因素：•安全性能和功能•支持的防火墙策略和规则•网络流量监控和日志记录能力•用户友好性和易于管理3.3 交换机交换机是实现局域网内部设备之间数据交换的核心设备。

选择交换机时，需要考虑以下因素：•端口数量和速度•可靠性和稳定性•业务需求和特殊功能•管理和监控能力3.4 服务器服务器是提供各种业务应用的关键设备。

选择服务器时，需要考虑以下因素：•处理能力和性能要求•存储容量和扩展性•冗余能力和可靠性•管理和监控能力3.5 网络存储网络存储设备用于集中化的文件存储和备份。

选择网络存储设备时，需要考虑以下因素：•存储容量和性能要求•数据安全和备份策略•扩展性和可靠性•数据共享和访问控制4. 网络安全网络安全是中小型企业网络建设中不可忽视的重要方面。

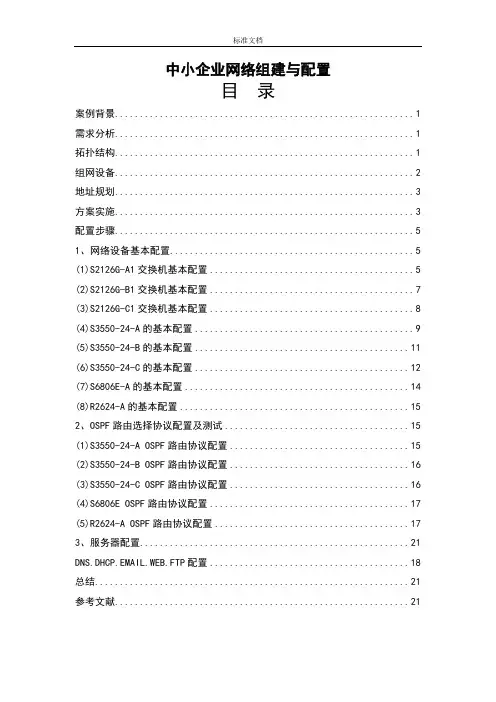

中小企业网络组建与配置目录案例背景 (1)需求分析 (1)拓扑结构 (1)组网设备 (2)地址规划 (3)方案实施 (3)配置步骤 (5)1、网络设备基本配置 (5)(1)S2126G-A1交换机基本配置 (5)(2)S2126G-B1交换机基本配置 (7)(3)S2126G-C1交换机基本配置 (8)(4)S3550-24-A的基本配置 (9)(5)S3550-24-B的基本配置 (11)(6)S3550-24-C的基本配置 (12)(7)S6806E-A的基本配置 (14)(8)R2624-A的基本配置 (15)2、OSPF路由选择协议配置及测试 (15)(1)S3550-24-A OSPF路由协议配置 (15)(2)S3550-24-B OSPF路由协议配置 (16)(3)S3550-24-C OSPF路由协议配置 (16)(4)S6806E OSPF路由协议配置 (17)(5)R2624-A OSPF路由协议配置 (17)3、服务器配置 (21)DNS.DHCP.EMAIL.WEB.FTP配置 (18)总结 (21)参考文献 (21)摘要：本文是基于一个课程的网络互联设计，根据实践环境设计一个小型企业内部的网络组建。

从实际情况出发把这个小型企业的实际需要应用到网络中去，使这个企业的内部网络能够快速便捷。

因为条件有限，本次设计的拓扑结构图是在模拟器上进行的。

主要运用了所学的路由和交换技术。

关键字：小型企业；网络；设计方案案例背景某小型企业现有300个结点，需要建设一个小型网络以实现该企业内部的相互通信和与外部的联系，通过该网络提高企业的发展和企业内部办公的信息化、办公自动化。

该企业有15个部门，则需要让这15个部门能够通过该网络访问互联网，并能实现部门之间信息化的合作。

所以该网络的必须体现办公的方便性、迅速性、高效性、可靠性、科技性、资源共享、相互通信、信息发布及查询等功能，以作为支持企业内部办公自动化、供应链管理以及各应用系统运行的基础设施。

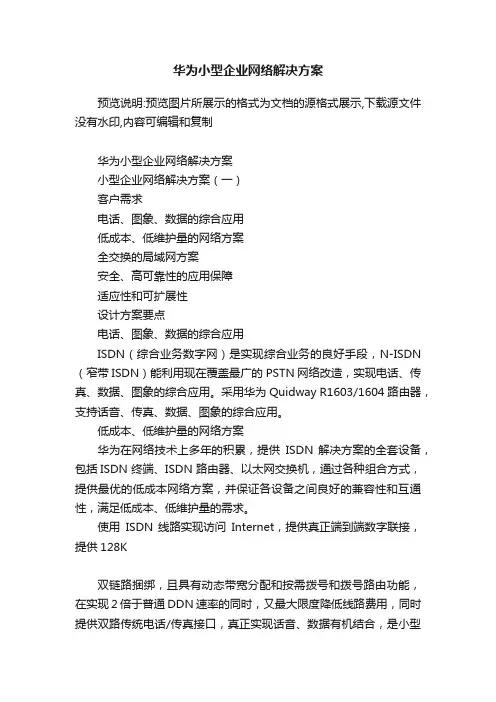

华为小型企业网络解决方案预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制华为小型企业网络解决方案小型企业网络解决方案（一）客户需求电话、图象、数据的综合应用低成本、低维护量的网络方案全交换的局域网方案安全、高可靠性的应用保障适应性和可扩展性设计方案要点电话、图象、数据的综合应用ISDN（综合业务数字网）是实现综合业务的良好手段，N-ISDN （窄带ISDN）能利用现在覆盖最广的PSTN 网络改造，实现电话、传真、数据、图象的综合应用。

采用华为Quidway R1603/1604 路由器，支持话音、传真、数据、图象的综合应用。

低成本、低维护量的网络方案华为在网络技术上多年的积累，提供ISDN 解决方案的全套设备，包括ISDN 终端、ISDN 路由器、以太网交换机，通过各种组合方式，提供最优的低成本网络方案，并保证各设备之间良好的兼容性和互通性，满足低成本、低维护量的需求。

使用ISDN 线路实现访问Internet，提供真正端到端数字联接，提供128K双链路捆绑，且具有动态带宽分配和按需拨号和拨号路由功能，在实现2倍于普通DDN 速率的同时，又最大限度降低线路费用，同时提供双路传统电话/传真接口，真正实现话音、数据有机结合，是小型办公环境的理想选择。

Quidway R1603/1604 路由器符合SNMP 标准，可通过多种方式管理配置，更提供中英文双语配置界面，用户无需特殊培训便可全面配置此产品。

采用屏蔽电磁辐射设计的塑料机箱，不仅造型优美流畅，而且可有效切断各种电磁干扰。

工作更加稳定可靠。

全交换的局域网方案传统Hub 采用共享带宽的方式，在转发突发大流量的数据包时，由于争用信道，导致网络的崩溃，采用独享带宽的交换机替代Hub，不仅避免网络崩溃的现象，同时保证每个联接不会因为负荷加重而包转发率的降低。

华为Quidway S2403 以太网交换机提供到桌面的以太网的全速交换端口，并支持Store-and-forward 和Cut-through 两种交换方式，采用PACE 技术提高数据传输速度，更好地支持实时多媒体；为工作组分段提供VLAN 支持；提供标准SNMP 网络管理。

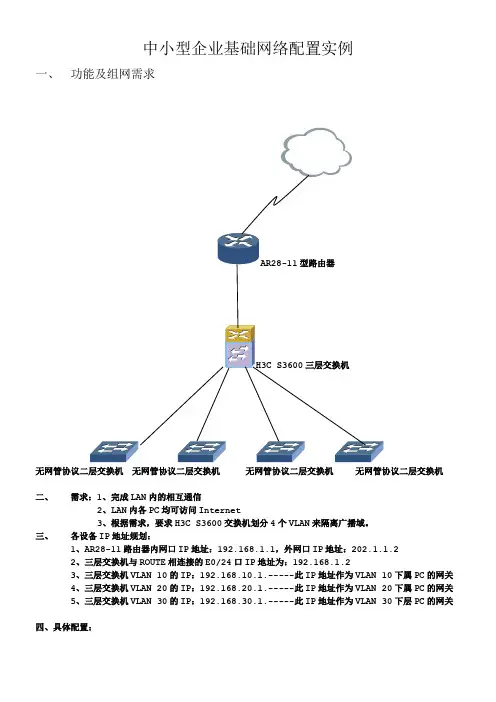

中小型企业基础网络配置实例一、功能及组网需求无网管协议二层交换机无网管协议二层交换机无网管协议二层交换机无网管协议二层交换机二、需求：1、完成LAN内的相互通信2、LAN内各PC均可访问Internet3、根据需求，要求H3C S3600交换机划分4个VLAN来隔离广播域。

三、各设备IP地址规划：1、AR28-11路由器内网口IP地址：192.168.1.1，外网口IP地址：202.1.1.22、三层交换机与ROUTE相连接的E0/24口IP地址为：192.168.1.23、三层交换机VLAN 10的IP：192.168.10.1.-----此IP地址作为VLAN 10下属PC的网关4、三层交换机VLAN 20的IP：192.168.20.1.-----此IP地址作为VLAN 20下属PC的网关5、三层交换机VLAN 30的IP：192.168.30.1.-----此IP地址作为VLAN 30下层PC的网关四、具体配置：1、路由器配置[Quidway] acl number 2000[Quidway-acl-basic-2000] rule permit source 192.168.0.0 0.0.0.255配置允许进行NAT转换的内网地址段[Quidway-acl-basic-2000] rule deny[Quidway] interface Ethernet0/1[Quidway-Ethernet0/1] ip address 192.168.0.1 255.255.255.0内网网关[Quidway] interface Ethernet0/0[Quidway-Ethernet0/0] ip address 202.1.1.2 255.255.255.0[Quidway-Ethernet0/0] nat outbound 2000在出接口上进行NAT转换[Quidway] ip route-static 0.0.0.0 0.0.0.0 202.1.1.1 配置默认路由----外网[Quidway] Ip route-static0.0.0.0 0.0.0.0 192.168.1.2 配置默认路由----内网2、三层交换机配置1.创建（进入）VLAN10[Switch A]vlan 102.将E0/1加入到VLAN10[Switch A-vlan10]port Ethernet 0/13.创建（进入）VLAN接口10[Switch A]interface Vlan-interface 104.为VLAN接口10配置IP地址[Switch A-Vlan-interface10]ip address 192.168.10.1 255.255.255.05.创建（进入）VLAN20[Switch A]vlan 206.将E0/2加入到VLAN20[Switch A-vlan20]port Ethernet 0/27.创建（进入）VLAN接口20[Switch A]interface Vlan-interface 208.为VLAN接口20配置IP地址[Switch A-Vlan-interface20]ip address 192.168.20.1 255.255.255.0创建（进入）VLAN 30[Switch A]vlan 3010.将E0/3加入到VLAN30[Switch A-vlan20]port Ethernet 0/311.创建（进入）VLAN接口30[Switch A]interface Vlan-interface 3012.为VLAN接口30配置IP地址[Switch A-Vlan-interface30]ip address 192.168.30.1 255.255.255.013.创建（进入）VLAN100[Switch A]vlan 10014.将E0/24加入到VLAN100[Switch A-vlan100port Ethernet 0/2415.创建（进入）VLAN接口100[Switch A]interface Vlan-interface 10016.为VLAN接口100配置IP地址[Switch A-Vlan-interface100]ip address 192.168.1.2 255.255.255.0 『Switch A路由设置』17. 设置交换机的默认路由的下跳到Route A[Switch A]ip route 0.0.0.0 0.0.0.0 192.168.1.1更多基础配置实例我会在没事的时候慢慢的写出来，发给大家。

公司局域网组建与配置实例在当今数字化的商业环境中，一个高效、稳定且安全的公司局域网对于企业的日常运营至关重要。

它不仅能够提升员工之间的沟通效率，还能保障数据的安全传输和共享，为企业的发展提供有力的技术支持。

接下来，我将为您详细介绍一个公司局域网组建与配置的实际案例。

一、需求分析在组建局域网之前，我们首先对公司的需求进行了深入的分析。

该公司是一家拥有100 名员工的中型企业，分布在同一栋办公楼的三层。

主要需求包括：1、实现员工之间的文件共享和数据交换，提高工作效率。

2、能够支持多部门之间的协同工作，例如财务、销售、市场等。

3、保障公司内部网络的安全性，防止外部入侵和内部数据泄露。

4、为员工提供稳定的网络连接，以满足日常办公、邮件收发、视频会议等需求。

二、网络拓扑结构设计根据公司的需求和建筑布局，我们设计了以下的网络拓扑结构：1、核心层：采用一台高性能的企业级路由器作为核心设备，负责连接外部网络和内部各个子网，并进行数据的高速转发和路由选择。

2、汇聚层：在每一层楼设置一台汇聚交换机，用于连接该楼层的接入交换机和核心路由器，实现楼层之间的数据汇聚和传输。

3、接入层：每个办公室和工作区域配置一台接入交换机，将员工的电脑、打印机等设备接入网络。

三、硬件设备选型1、路由器：选择了一款具有强大处理能力和丰富安全功能的企业级路由器，支持多种路由协议，如 OSPF、BGP 等，能够满足公司未来网络扩展的需求。

2、交换机：汇聚交换机选用了具有高背板带宽和端口密度的千兆以太网交换机，接入交换机则选用了性价比高的百兆以太网交换机。

3、服务器：为了满足文件共享、邮件服务和数据库存储等需求，配置了一台高性能的服务器，配备了大容量的硬盘和足够的内存。

四、IP 地址规划为了便于管理和维护，我们对公司局域网进行了合理的 IP 地址规划。

采用了私有 IP 地址段 19216800/16 ，并将其划分为多个子网：1、管理层子网：19216810/24 ，用于连接公司领导和管理人员的电脑。

小公司网络方案引言在当今的信息化时代，网络已经成为企业生存和发展的重要基础设施。

尤其对于小公司来说，一个稳定、高效的网络方案不仅可以提高工作效率，还可以降低成本、提升竞争力。

本文将为小公司提供一个以实现稳定、高效网络为目标的网络方案。

网络规划网络拓扑小公司网络由以下几个基本部分组成： - 办公区网络 - 数据中心网络 - 无线局域网（WLAN） - 互联网连接网络拓扑如下图所示：+--------------+| 数据中心网络 |+--------------+||+--------------+| 办公区网络 |+--------------+||+----------------------+| 无线局域网 (WLAN) |+----------------------+||+--------------+| 互联网连接 |+--------------+办公区网络办公区网络是小公司内部员工之间进行文件共享、协作和访问内部服务的核心网络。

建议采用以太网技术作为主要网络接入方式，使用交换机连接各个工作站和服务器，实现内网通信。

为增强网络安全性，可以通过虚拟局域网（VLAN）技术将不同部门或不同级别的员工隔离开来。

数据中心网络数据中心网络是存放企业重要数据和应用系统的地方。

为了保障数据安全和高可用性，建议使用冗余网络设备，如冗余交换机和冗余路由器，并配备合适的防火墙以保护数据免受外部攻击。

无线局域网 (WLAN)随着移动办公的普及，无线局域网已经成为小公司网络方案中不可或缺的一部分。

可采用Wi-Fi技术搭建无线网络，为公司员工和访客提供便捷的上网体验。

为保障无线网络的安全性，建议使用加密技术，限制访问权限并定期更改密码。

互联网连接为了让小公司能够与外界进行信息交换，互联网连接是必不可少的。

合理的互联网连接方案可以为小公司提供稳定、高速的上网体验。

常见的互联网连接方式有光纤、ADSL和4G/5G等。

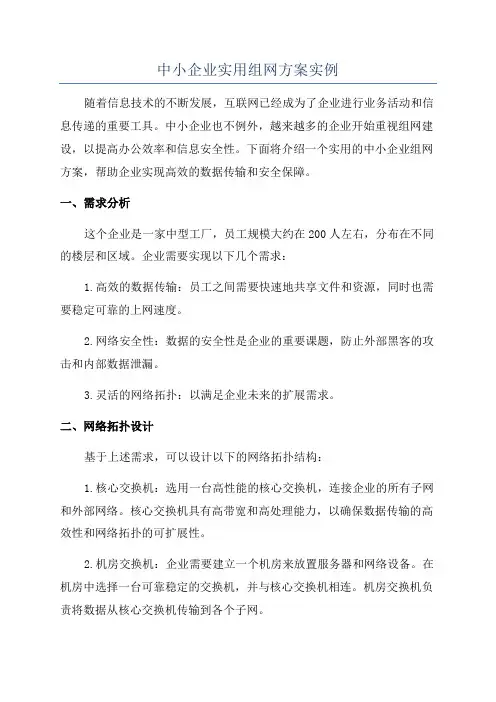

中小企业实用组网方案实例随着信息技术的不断发展，互联网已经成为了企业进行业务活动和信息传递的重要工具。

中小企业也不例外，越来越多的企业开始重视组网建设，以提高办公效率和信息安全性。

下面将介绍一个实用的中小企业组网方案，帮助企业实现高效的数据传输和安全保障。

一、需求分析这个企业是一家中型工厂，员工规模大约在200人左右，分布在不同的楼层和区域。

企业需要实现以下几个需求：1.高效的数据传输：员工之间需要快速地共享文件和资源，同时也需要稳定可靠的上网速度。

2.网络安全性：数据的安全性是企业的重要课题，防止外部黑客的攻击和内部数据泄漏。

3.灵活的网络拓扑：以满足企业未来的扩展需求。

二、网络拓扑设计基于上述需求，可以设计以下的网络拓扑结构：1.核心交换机：选用一台高性能的核心交换机，连接企业的所有子网和外部网络。

核心交换机具有高带宽和高处理能力，以确保数据传输的高效性和网络拓扑的可扩展性。

2.机房交换机：企业需要建立一个机房来放置服务器和网络设备。

在机房中选择一台可靠稳定的交换机，并与核心交换机相连。

机房交换机负责将数据从核心交换机传输到各个子网。

3.楼层交换机：每个楼层设置一个交换机，与机房交换机相连。

楼层交换机用于连接各个楼层的终端装置，如电脑、打印机等，实现局域网内的数据传输。

4.网络安全设备：在核心交换机和机房交换机的流量入口处设置防火墙，以防止外部攻击和数据泄露。

同时，可以加入入侵检测系统和数据加密技术，提高网络的安全性。

三、IP地址规划为了有效管理和分配IP地址，可以按照以下规划划分网段：1.核心交换机：为核心交换机分配一个私有IP地址，用于管理和配置交换机。

2.机房交换机：为机房交换机分配一个私有IP地址，用于连接核心交换机和楼层交换机。

3.楼层交换机：按照楼层划分，为每个楼层的交换机分配一个私有IP地址，用于连接终端装置。

4.终端装置：为每台电脑和其他终端装置分配一个私有IP地址，并设置子网掩码和默认网关。
