单片机智能控制在太阳能热水器中的应用

基于单片机的太阳能热水器控制系统的设计太阳能热水器控制系统是一种利用太阳能来加热水并保温的设备。

基于单片机的太阳能热水器控制系统能够监测系统状态，并根据需要自动地调节工作参数，实现高效能的利用太阳能热水器。

该系统的设计涉及多个方面，包括传感器、执行元件、控制算法和人机交互界面等。

首先，传感器部分。

在太阳能热水器系统中，常用的传感器包括温度传感器、光照传感器和压力传感器。

温度传感器可以用来测量水温，光照传感器可以用来检测太阳光强度，压力传感器可以用来监测水流状态。

这些传感器的数据可以通过单片机进行采集和分析。

其次，执行元件部分。

太阳能热水器系统中常用的执行元件包括电磁阀和水泵。

电磁阀用于控制水的流动方向，水泵用于实现水的循环。

在系统的运行过程中，单片机可以根据采集到的数据来控制这些执行元件的开关状态，以实现对水的流动和供暖的控制。

第三，控制算法部分。

太阳能热水器控制系统需要进行一系列的控制算法设计，包括针对太阳能热水器的启动和停止控制，水的加热和供暖控制等。

通过合理的控制算法设计，可以最大限度地提高太阳能热水器的工作效率，提升整个系统的性能。

最后，人机交互界面部分。

太阳能热水器控制系统需要一个人机交互界面，使用户可以进行相关参数的设置和监控。

在设计上，可以采用液晶显示屏和按键来实现用户的交互操作。

通过人机交互界面，用户可以方便地设置系统的工作模式、温度设定等，同时可以实时地监测系统的运行状态和各项参数。

综上所述，基于单片机的太阳能热水器控制系统设计包括传感器的选择和布置、执行元件的控制和驱动、控制算法的设计和优化以及人机交互界面的设计等方面。

这些设计要求兼顾系统的可靠性、高效性和便利性，以实现对太阳能热水器的精确控制和高效利用。

通过优化设计，可以将太阳能热水器的效能最大化，提供可靠的热水供应。

基于51单片机的太阳能热水器控制系统设计一、本文概述随着全球对可再生能源需求的日益增加，太阳能作为一种清洁、可持续的能源形式，已经引起了广泛的关注和应用。

太阳能热水器作为一种常见的太阳能应用产品，其在节能减排、提高生活质量等方面具有显著的优势。

然而，太阳能热水器在实际使用过程中，仍存在一些问题，如水温控制不稳定、能效利用率不高等。

为了解决这些问题，本文提出了一种基于51单片机的太阳能热水器控制系统设计方案。

该系统以51单片机为核心控制器，结合温度传感器、水位传感器、执行机构等硬件设备，实现了对太阳能热水器水温和水位的精确控制。

通过实时监测水温和水位信息，系统能够自动调整加热功率和补水流量，确保水温稳定在用户设定的范围内，同时避免了水资源的浪费。

系统还具有故障诊断功能，能够及时发现并处理潜在的故障问题，提高了系统的可靠性和稳定性。

本文首先介绍了太阳能热水器的工作原理和现状，分析了传统控制系统存在的问题和不足。

然后，详细阐述了基于51单片机的太阳能热水器控制系统的硬件组成和软件设计。

在硬件设计方面，本文介绍了各个硬件模块的功能和选型原则，包括温度传感器、水位传感器、执行机构等。

在软件设计方面，本文详细说明了系统的控制算法和程序流程，包括温度控制算法、水位控制算法、故障诊断算法等。

本文通过实验验证了系统的可行性和有效性，为太阳能热水器的智能化、高效化提供了有益的探索和实践。

本文的研究不仅有助于提升太阳能热水器的能效利用率和用户体验，还为其他可再生能源应用产品的智能化控制提供了有益的参考和借鉴。

本文的研究成果对于推动太阳能热水器行业的技术进步和产业发展具有重要的现实意义和应用价值。

二、太阳能热水器控制系统总体设计太阳能热水器控制系统的总体设计是确保整个系统高效、稳定运行的关键。

在设计过程中，我们充分考虑了太阳能热水器的实际应用场景和用户需求，以及51单片机的性能特点，从而构建了一个既实用又可靠的控制系统。

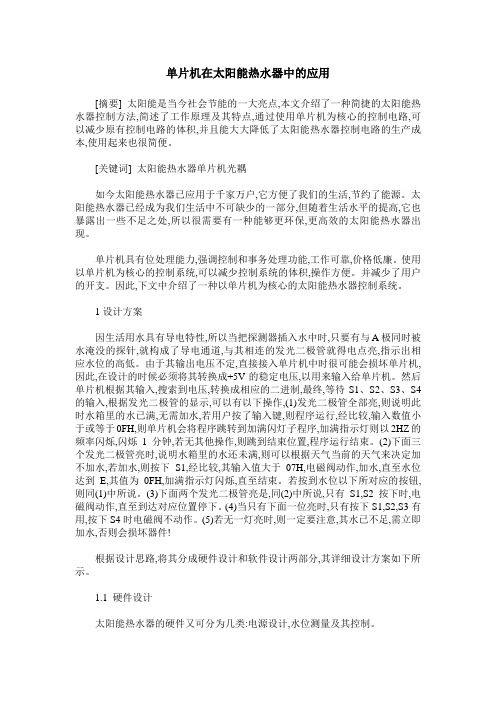

单片机在太阳能热水器中的应用[摘要] 太阳能是当今社会节能的一大亮点,本文介绍了一种简捷的太阳能热水器控制方法,简述了工作原理及其特点,通过使用单片机为核心的控制电路,可以减少原有控制电路的体积,并且能大大降低了太阳能热水器控制电路的生产成本,使用起来也很简便。

[关键词] 太阳能热水器单片机光耦如今太阳能热水器已应用于千家万户,它方便了我们的生活,节约了能源。

太阳能热水器已经成为我们生活中不可缺少的一部分,但随着生活水平的提高,它也暴露出一些不足之处,所以很需要有一种能够更环保,更高效的太阳能热水器出现。

单片机具有位处理能力,强调控制和事务处理功能,工作可靠,价格低廉。

使用以单片机为核心的控制系统,可以减少控制系统的体积,操作方便。

并减少了用户的开支。

因此,下文中介绍了一种以单片机为核心的太阳能热水器控制系统。

1设计方案因生活用水具有导电特性,所以当把探测器插入水中时,只要有与A极同时被水淹没的探针,就构成了导电通道,与其相连的发光二极管就得电点亮,指示出相应水位的高低。

由于其输出电压不定,直接接入单片机中时很可能会损坏单片机,因此,在设计的时候必须将其转换成+5V的稳定电压,以用来输入给单片机。

然后单片机根据其输入,搜索到电压,转换成相应的二进制,最终,等待S1、S2、S3、S4的输入,根据发光二极管的显示,可以有以下操作,(1)发光二极管全部亮,则说明此时水箱里的水已满,无需加水,若用户按了输入键,则程序运行,经比较,输入数值小于或等于0FH,则单片机会将程序跳转到加满闪灯子程序,加满指示灯则以2HZ的频率闪烁,闪烁1分钟,若无其他操作,则跳到结束位置,程序运行结束。

(2)下面三个发光二极管亮时,说明水箱里的水还未满,则可以根据天气当前的天气来决定加不加水,若加水,则按下S1,经比较,其输入值大于07H,电磁阀动作,加水,直至水位达到E,其值为0FH,加满指示灯闪烁,直至结束。

若按到水位以下所对应的按钮,则同(1)中所说。

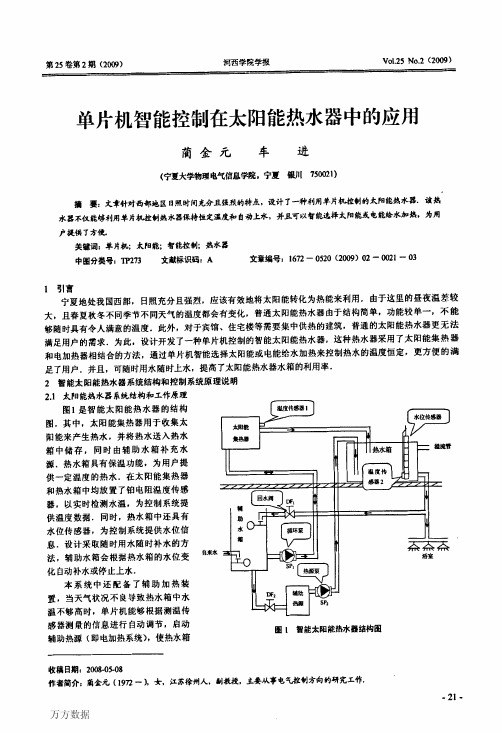

单片机智能控制在太阳能热水器中的应用作者：蔺金元， 车进， Lin Jin-yuan， Che Jin作者单位：宁夏大学物理电气信息学院,宁夏,银川,750021刊名：河西学院学报英文刊名：JOURNAL OF HEXI UNIVERSITY年，卷(期)：2009，25(2)引用次数：0次1.杨新华.郝晓弘.邵辉基于89C51智能型太阳热水器的控制系统[期刊论文]-甘肃科学学报 2001(3)2.张振荣.晋明武.王毅平MCS-51单片机原理及实用技术 20003.潘新民.王燕芳微型计算机控制技术 20001.期刊论文陈国先.CHEN Guo-xian太阳能家用照明装置单片机自动控制器-科学技术与工程2008,8(21)为了缩短充电时间,提高充电效率,太阳能家用照明装置自动控制器能在充电过程中实时跟综蓄电池充电电压、电流、温度和太阳能蓄电池的电压,通过单片机硬件软件资源动态调整蓄电池充电电压、电流和控制用户照明装置,使蓄电池充电效率达到最佳效果,太阳能利用率达到最高.2.期刊论文张利明.杜春旭.吴玉庭.马重芳基于8051单片机的碟式太阳能跟踪控制系统-太阳能2007(6)本文描述了一种用于碟式太阳能跟踪系统的混合控制方式,以AT89C51RC单片机为主的控制器实现了数字化的自动控制,介绍了硬件电路和软件控制流程.3.期刊论文徐优优.吴静怡.李郁武.王如竹.XU You-you.WU Jing-yi.LI Yu-wu.WANG Ru-zhu直膨式太阳能热泵热水器微型控制系统的单片机设计-可再生能源2007,25(4)阐述了一种基于Renesas单片机的直膨式太阳能热泵热水器中央控制器的硬件设计和软件算法设计.硬件设计着重于系统的功能性和可靠性;控制算法以太阳辐射强度变化和过热度偏差变化为输入量,以电子膨胀阀开度变化以及变频器运行频率为输出量,在安全运行的前提下保持较低的过热度,最大限度地利用蒸发器的面积,有效地管理压缩机运行,实现压缩机容量调节,使系统得到合理匹配及稳定运行.4.学位论文孟凤果单片机在太阳能中央热水系统中的应用2008在太阳能的热利用中，用于产生热水的太阳能集热器应用广泛，它充分利用了自然能源——太阳能，节省大量能源，这对于当今资源紧张的时代，具有重要意义。

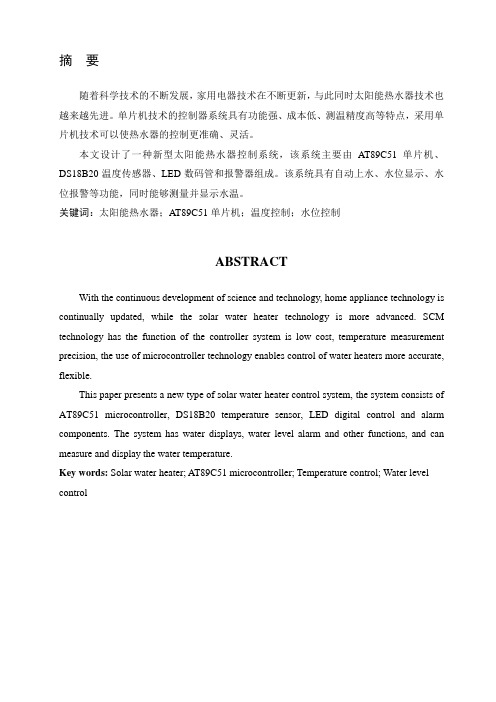

摘要随着科学技术的不断发展，家用电器技术在不断更新，与此同时太阳能热水器技术也越来越先进。
