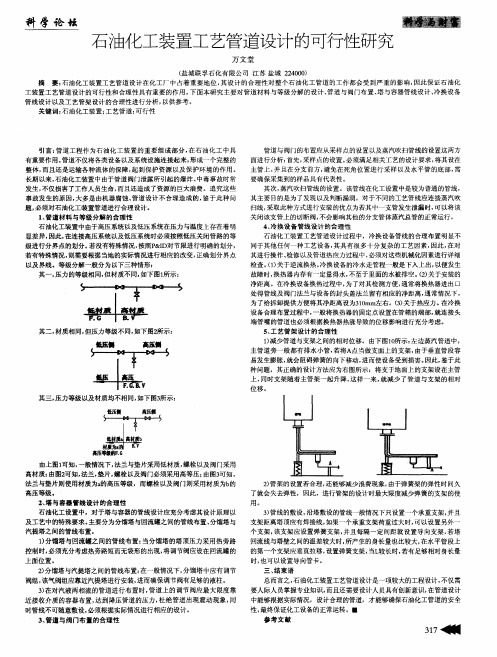

石油化工装置工艺管道设计的合理性探讨

浅谈石油化工工艺装置蒸汽管道配管设计要点在改革开放之后，通过经济建设的不断加强，我国的经济得到了显著的改善，使我国的石油化工行业也取得了很大的成就。

对于石油化工工艺装置而言，其主要是以石油为主要的原材料，通过其发生一系列的复杂化学反应，从而生产出供相应的化工产品。

在整个的工艺装置中，蒸汽管道属于非常重要的组成内容。

蒸汽管道主要包括俩种，一是蒸汽凝结水管道，二是蒸汽管道。

通过采用的蒸汽管道，既节能，又经济、环保，且安全性较高，这样的蒸汽管道对整个石油化工的经济效益具有重要的意义。

1 石油化工工艺装置的概述在石油化工的工业中，主要的原料包括：石油、天然气等作，通过一系列的物理作用以及化学方法，然后，再利用有关的化工工艺，对这些材料进行提纯，从而得到相应的产品，例如：日常中所用的石油产品，用于化工行业中的产品，以及用于工业行业的产品。

在整个石油化工的生产过程中，蒸汽管道作为了一个十分重要的组成内容，可以说，保证了蒸汽管道的科学设计，也就是保证了石油化工的安全、高效的生产。

一般来说，为了保证所有装置都能得到合理的布置，首选的方式为模型法，根据对相似模型的深入分析，可以即使发现设计中的不足之处，并且，及时的调整。

另外，还可以对装置安装的可行性、安全性进行预测，者对石油化工行业的安全、稳定的生产，具有深远的意义。

2 蒸汽管道中的设计模式2.1 蒸汽管道中的配管装置在蒸汽管道进行设计时，为了确保其安装工作达到国家相关的施工标准，作为设计单位，应该详细说明配管装置，尤其是应用的范围。

在实际设计之前，应该全面的查看施工现场周围环境，保持每个装置的角落都保持高度的一致性，且施工环境也达到相应的操作标准。

一般情况下，石油化工装置蒸汽管道均为20 号钢材质。

在我国的市面上，之间涌现了不同形式的装置，主要有如下几种装置：第一类为压力较大的蒸汽。

第二类为高超压力的蒸汽。

第三类为中等压力的蒸汽。

第四类为低级压力的蒸汽。

对于不同的蒸汽管道，在设计的时候，应该将具备上面特点的压力蒸汽管道设置在不同位置，从而保证管道配置操作具有良好的有效性、便捷性。

2881 石油化工装置工艺管道设计的原则1.1 管道设计的一般原则（1）管道布置不仅要整齐有序，成组成排，还要在规划布置管道的同时考虑管道的支撑的可能性和合理性。

比如立式容器和管壳式冷换设备的配管，是局部采用斜线连接布管布置的。

（2）在保证管道柔性及管道对设备机泵管嘴的作用力和力矩不超出允许值的情况下，应当用最少的管件，最短的长度连接起来，尽量减少焊缝。

（3）在人员通行处，管道底部的净高不宜小于2.2m。

需要通行车辆处，管底的净高视车辆的类型有所不同，通行小型检修机械或车辆时不宜小于3m；通行大型检修机械或车辆时不应小于4.5m。

（4）并排布置管道的间距与下列因素有关:管外径、有法兰管子的法兰外径、有隔热层的隔热层厚度、两管间的净距。

（5）管道穿过建筑物的楼板、屋顶或墙面时，应加套管，套管与管道间的空隙应密封。

套管的直径应大于管道隔热层的外径，并不得影响管道的热位移。

管道上的焊缝不应在套管内，并距离套管端部不应小于150mm。

套管应高出楼板、屋顶面50mm。

管道穿过屋顶时应设防雨罩。

管道不应穿过防火墙或防爆墙[1]。

1.2 液压排放管道的布置（1）直接向大气排放的非可燃气体放空管的高度应符合下列规定:1）设备或管道上的放空管口应高出邻近的操作平台2.2m以上；2）紧靠建筑物、构筑物或其内部布置的设备或管道的放空口，应高出建筑物或构筑物顶2.2m以上。

（2）受工艺条件或介质特性所限，无法排入火炬或装置处理排放系统的可燃气体，当通过排气筒、放空管直接向大气排放时，排气筒、放空管的高度应符合下列规定:a)连续排放的排气筒顶或放空管口应高出20m范围内的操作平台或建筑物顶3.5m以上，位于20m以外的操作平台或建筑物，应符合图1的要求;b)间歇排放的排气筒顶或放空管口应高出10m范围内的操作平台或建筑物顶3.5m以上，位于10m以外的操作平台或建筑物。

（3）设备上开停工用放空管可就地向大气排放，放空管的高度应高出操作平台2.2m上。

石化装置塔管道的布置设计的要点探讨摘要：在石油化工企业塔是石化装置中广泛应用的设备，用于气相和液相间或液相和液相间的传质或转热过程的设备。

塔的类型很多，根据其结构可分为两大类。

塔器的配管是在管道设计中是最典型，最常见的。

关键词：塔管道设计要点在石油化工行业中，塔是用于气相和液相间或液相和液相间的传质或转热过程的设备。

塔的类型很多，根据其结构可分为两大类。

塔器的配管是在管道设计中是最典型，最常见的。

塔体上的开口数量要比其他设备上的多得多，在塔体上设置管口方位的时候，应详细了解工艺要求和塔内部的结构。

塔体的管口方位应满足工艺的要求并便于操作和维修。

同时也应考虑与塔开口连接的管道的布置。

通常，可将塔的四周大致划分为操作和检修所需的操作侧和配管所需要的管道侧。

在进行塔器管道初步规划时，应根据管廊的主要位置和与其它相连设备的接管情况，确定接管区域。

塔的管道一般分为塔顶管道、塔体侧面管道和塔底管道。

塔顶管道包括塔顶油气、安全阀进出口、油气放空、物料进（出）等管线；塔体侧面管道包括回流、进料、侧线抽出、汽提蒸汽、重沸器人口和返回等管线；塔底管线包括塔底抽出和排液等管道，上述管道都与塔体上的开口相连接，并一般都是沿塔体附设的。

沿塔管道的布置设计，应注意如下几个方面。

一、应满足工艺管道及仪表流程图的要求管道布置应从塔顶部到塔底部自上而下进行规划，并且应首先考虑塔顶和大直径管道的位置及自流管道的走向，再布置压力管道和一般管道，最后考虑的是塔底和小直径管道。

如果工艺对设备开口方位有特殊要求（如特殊塔内件，切线进料口等），应先满足工艺有特殊要求管嘴方位后再考虑大直径管道及压力管道。

二、应考虑方便操作和安全的要求每一根管道按照它的起止点都应该尽可能的短，但必须满足管道柔性的要求；做到步步低，避免气袋和液袋的形成。

每根管子应尽量分别布置，并且注意有一个好的外观。

管道走向后，应确定塔的开孔位置，即管口方位的确定，主要物料管线在布置时候，要考虑温度、压力等条件，尽量采用自然补偿的方法满足柔性要求，辅助的管口方位设计有如下几点见解：1.人孔一容器的上人孔可设在顶部，下人孔可设在罐下端侧面，且两个人孔宜对称布置，以利检修时通风换气，常压罐的上人孔也可以和泄压人孔合并。

石油化工装置管廊上管道设计的要点分析摘要：石油化工装置管廊是指石油化工装置布置在地上、厂房内或露天的附属设施，通常包括污水、消防水、雨水、蒸汽、压缩空气等管道。

装置管廊的布置应考虑便于管线施工和运行管理，空间满足检修维护及施工需要。

石油化工装置管廊上管道设计是工程设计中的重要组成部分，影响到管线的安全运行和管道布置形式。

本文在综合管廊上管道设计中主要探讨了不同专业在管廊上管架设计及管线布置，总结了一些经验，可供大家参考。

关键词：石油化工；管廊；管线石油化工装置管廊，是用来对装置内的公用工程管线及工艺管线进行集中布置，形成一个具备多种功能的场所。

管廊一般有两个作用：一是将各种管道及设备集中布置在一起；二是把不同系统、不同类型的管道及设备通过一定的管道（如连接管），采用可靠的方式连接起来，以便于维护和管理。

对于石油化工装置管廊上的管道设计，首先要对所需管线进行选型，其次是确定安装位置以及布置方式。

一、石油化工装置管廊上管道设计的要求（一）管道设计的有效性在化工装置的管廊上，管线的布置应避免出现相互交叉和相互影响的现象，一般情况下，在管廊上层主要设置以下管道：（1）温度较高的液体介质管线，如热水、蒸汽等；（2）公用工程管线，如氮气、仪表风、工厂风等；（3）特殊要求的工艺气相管线，如火炬气等。

管廊下层主要设置以下管道：（1）低温管线，如液化烃；（2）腐蚀性介质管线；（3）频繁进出装置的主要工艺物料管线。

在满足以上要求的前提下尽量将物料性质相近的管线布置于同一层，将进出同一装置的物料布置于同一层。

管线的布置要根据管廊的具体情况来确定，合理的布置可以节省大量的人力、物力。

在设计时要注意以下几点：（1）管线尽可能少占用空间；（2）管线尽量水平布置；（3）避免设置经常操作的阀门等设施，如确需设置阀门需集中布置；（4）尽量采用自然补偿避免固定支架设置间距过小。

为避免由于管道应力而导致管道损坏，管廊应设置必要的膨胀弯。

石油化工装置蒸汽管道配管设计要求及注意问题摘要：从我国当今社会的发展形势来看，在现代化工艺的设计中，配管的设计也开始逐步占着主导地位，从而在对于管件和其他部分管材的选用上，也形成了比较重要的一环，也直接影响到了日后整个建设的施工过程中。

关键词：石油化工；蒸汽管道；配管设计1 石油化工装置工艺管道设计合理性分析1.1 管道与管道部件间合理性分析(1）管道与管架的合理性分析。

在工艺管道设计中，管道和管架的关联性较强，若管架的设计不合理，则会造成管道阻塞或管道损耗速度过快等问题。

因此，在设计中应对其进行全面的分析，通常蒸汽管道的设计需要及时对其小管道进行设计工作。

而管道支架的不合理设计则会造成弹簧受阻或重要部件损坏的情况发生。

所以在进行管道设计时，设计人员应合理设计管架的位置。

通过对工程实践数据分析可知，资源的利用效率和管架设计的合理性有必然关系，而在管线铺设施工阶段，若设计的辐射管线只进行支撑和吊梁的作用，则必须在承载量较大时进行管道支架的加设操作。

(2）管道与阀门布置的合理性分析。

管道和阀门之间应合理地分析主管道位置以及采样点的布置情况，在具体操作中，设计人员应采取一定处理措施，最大化的避免死角采样点的出现。

收集的采样品应具有代表性，以此来提高装置的有效工作性能，而且在蒸汽吹扫管线设计阶段，设计人员应最大程度的对管道设计问题进行规避，在提高管道安装简便程度的基础上，保障管线的设置工作满足设计预定需求。

1.2 管线与设备间合理性分析(1）管线和泵设计的合理性分析。

泵是较为常见的化工装置，在对其上下游管线设计时，应对以下几个方面进行综合考量。

第一，对泵入口偏心管径的设计，管径作为保障流体顺畅程度的重要因素，在泵体的入口管道直径出现改变时，会造成气蚀现象的发生，致使气体的聚集出现不规律的现象。

所以在施工安装泵口管道时，应采取顶平安装的方式，同时在泵的下部设置排液阀，降低泵的连接管道处出现气蚀现象的发生概率，以此提高泵在运行阶段的稳定性。

研讨石油化工工艺装置蒸汽管道配管设计一、背景介绍石油化工工艺装置蒸汽管道配管设计是石化行业中非常重要的一环，它关系到整个工艺装置的稳定运行和安全生产。

蒸汽管道作为能源传输的重要通道，其设计需要考虑多种因素，包括管道材料、管道直径、壁厚、耐压能力、热胀冷缩等问题。

合理的蒸汽管道设计对提高工艺装置的效率、降低能源消耗、减少安全隐患具有重要意义。

二、蒸汽管道配管设计原则1. 安全性原则：在设计蒸汽管道时，首先要保证其安全性。

蒸汽在输送过程中会带来高温高压的压力，因此需要选用耐高温高压的管材和管件，并且要考虑管道的强度和稳定性。

2. 效率原则：合理的蒸汽管道设计能够提高蒸汽的输送效率，减少能源浪费。

在设计中要考虑蒸汽流速、管道直径和长度，以及布局方式，尽量减少管道阻力，提高蒸汽传输效率。

3. 经济性原则：在满足安全性和效率性的前提下，要尽量选择经济合理的管材和管件，减少建设和维护成本，提高工艺装置的整体经济效益。

三、蒸汽管道配管设计的具体步骤1. 确定管道布局：根据工艺装置的布局和蒸汽传输需求，确定蒸汽管道的走向和连接方式。

要考虑管道的长度、弯头、分支、过渡段等因素，以保证蒸汽传输的稳定性和安全性。

2. 选用合适的管材和管件：根据蒸汽管道的工作条件和环境要求，选择合适的管材和管件。

常见的管材有碳钢、合金钢、不锈钢等，管件包括弯头、三通、四通、法兰等。

3. 计算管道直径和壁厚：根据蒸汽的流量和压力，计算出合适的管道直径和壁厚。

要保证管道在工作压力下的安全性和稳定性。

4. 确定支吊架和补偿器：在蒸汽管道设计中，要考虑管道的支持和补偿，以减少管道的热胀冷缩对设备和结构的影响。

需要设计合适的支吊架和补偿器，保证管道的稳定性和安全性。

5. 编制管道设计图纸：完成上述步骤后，要编制详细的蒸汽管道设计图纸，包括总平面图、剖面图、管道布局图、管道支吊架图等，以便后续的施工和安装。

四、蒸汽管道配管设计的关键技术1. 耐压设计：蒸汽管道在设计中需要考虑其耐压能力，根据蒸汽的工作压力确定管道壁厚和材料。

一、石油化工工艺管道概述以及确保其安装质量的重要性1.石油化工工艺管道的概述。

石油化工工艺管道与其他的化工设备相似，是在石油化工生产中的重要因素，能够有效地将不同功能的设备联系在一起，完成一些指定的工艺。

石油化工管道的存在，就是保证石油的稳定运输，保证石油的运输质量。

从一些情况看，管道虽然能够完成一些其他的化工过程，但是石油化工工艺管道种类较多，并且其布置过程较为复杂，发生事故的几率较高。

因此，就必须要对化工工艺管理安装以及适当的维护管理，提升石油化工管道工艺的管理使用效率，防止一些危险事故的发生。

2.保证石油管道技术的安装质量是十分必要的。

石油化工工程是一个复杂的施工过程，涉及到多种施工技术。

石油工程管道技术作为石油工程的重要安装施工技术，其价值在于输送各种工程材料和产品的能力。

二、工艺管道施工中存在的问题1.工艺管道的防护。

在运行中的石油工艺管道会存在外界腐蚀的作用，损害石油工艺管道原有的效能。

出现此类问题的根源就是在于缺少有效地防护措施。

所以，有关人员就要做到综合性管道防护，从源头上杜绝石油管道工艺存在的运行威胁。

在其具体的实践中，要及时对管道清理杂物以及擦拭管道，保证管道的整洁性。

石油化工管道工程建设要想顺利进行，就必须依赖难度较高且具有复杂性的管道布置。

由于其存在的复杂性，应注意管道的连接部分。

通过适当的焊接工艺正确连接特殊管道零件。

同时，还应该着眼于管道防控破裂的现象。

因为管道内部存在较大的应力，在焊接中就会引起管道破裂的现象发生。

2.阀门的建造和安装操作。

对于管道阀门，有必要将其控制在特定的阀门总数上，且不得超过阀门的最大数量。

同时，还应准确控制阀门安装所涉及的具体位置。

关于各类工艺管道的安装工作，会涉及安装过程和操作步骤比较复杂，对于安装人员来说，不能正确控制管道的安装进度和阀门的数量，就会导致安装过程中存在较为严重的误差。

三、安装过程中的问题及解决措施1.管道焊接中的问题。

石油化工过程中管道安装工程的重要组成部分是焊接，这与管道安装工程质量的好坏直接相关。

第1篇一、引言工艺管道是化工、石油、医药、食品等行业生产过程中不可或缺的设备，其主要功能是将物料从原料地输送到生产地点，或从生产地点输送到储存地。

工艺管道的设计直接影响到生产的效率和安全性，因此，对工艺管道进行科学合理的设计至关重要。

本文将从工艺管道的设计原则、设计步骤、材料选择等方面进行阐述。

二、工艺管道设计原则1. 符合生产工艺要求：工艺管道设计应满足生产工艺的需要，确保物料在输送过程中不受污染，避免生产事故的发生。

2. 安全可靠：工艺管道设计应确保管道系统在正常操作和意外情况下都能保持稳定，防止泄漏、爆炸等事故的发生。

3. 经济合理：在满足生产工艺和安全要求的前提下，尽量降低管道系统的投资成本，提高经济效益。

4. 节能环保：工艺管道设计应考虑节能降耗，降低能源消耗，减少对环境的污染。

5. 简便易行：工艺管道设计应便于施工、维护和管理，提高工作效率。

三、工艺管道设计步骤1. 收集资料：了解生产工艺、设备参数、操作条件、环境因素等，为管道设计提供依据。

2. 确定管道类型：根据生产工艺、物料性质、输送压力、温度等因素，选择合适的管道类型，如：无缝钢管、焊接钢管、不锈钢管等。

3. 确定管道规格：根据输送介质的流量、压力、温度等参数，计算管道直径、壁厚等尺寸。

4. 确定管道材料：根据输送介质的性质、温度、压力等因素，选择合适的管道材料。

5. 确定管道布置：根据生产工艺流程、设备布局、现场条件等因素，确定管道的走向、位置、间距等。

6. 设计管道附件：根据管道系统功能，设计管道附件，如：阀门、法兰、弯头、三通等。

7. 设计支吊架：根据管道重量、荷载、温度变化等因素，设计支吊架，确保管道稳定。

8. 设计仪表和控制系统：根据生产工艺要求，设计仪表和控制系统，实现管道系统的自动控制。

9. 绘制管道图纸：根据设计结果，绘制管道平面图、立面图、剖面图等。

10. 编制设计说明书：详细说明设计过程、设计参数、设计依据等。

石油化工装置工艺管道设计技术合理性的探讨随着石油化工装置的建设和发展，工艺管道设计技术的合理性越来越被人们关注。

工艺管道设计技术的合理与否直接影响着装置的安全性、运行效率和成本控制。

本文将围绕着石油化工装置工艺管道设计技术的合理性进行探讨，分析其重要性和影响因素，并提出一些改进措施。

1. 工艺管道设计技术的合理性工艺管道设计技术的合理性主要包括两个方面，一是在设计阶段考虑到实际运行情况的需求和约束，二是在施工和使用阶段满足安全、稳定和高效的要求。

具体来说，工艺管道设计技术的合理性包括以下几个方面：(1) 安全性：工艺管道的设计必须要符合相关的安全标准和规范，保证在各种极端条件下的安全运行。

这包括在设计过程中对管道材料、管道厚度、耐压性能、防腐蚀措施等方面进行充分考虑，以确保管道在运行中不会发生泄漏、爆炸等危险情况。

(2) 稳定性：在石油化工装置中，工艺管道的稳定性是非常重要的，它直接关系到整个装置的运行效率和产品质量。

在设计阶段需要考虑到流体的流动特性、管道的支撑和固定方式、管道的热胀冷缩等因素，以保证管道的稳定运行。

(3) 高效性：工艺管道的设计还需要考虑到节能和高效的要求。

这包括选择合适的管道截面、减小管道的阻力损失、合理布置管网等措施。

通过科学合理的设计，可以减少管道系统的能量损失，提高生产效率。

(4) 经济性：工艺管道的设计也需要考虑到经济性，尽量选择成本低、维护便利的材料和结构，降低建设和运行成本。

工艺管道设计技术的合理性不仅仅是单一的考虑某一方面的要求，而是一个综合考虑各种因素的综合性问题。

(1) 工艺参数和操作条件：工艺管道设计必须要充分考虑到工艺参数和操作条件，包括流体性质、流量、压力、温度等因素。

这些因素直接影响到管道的材料选择、管道的尺寸设计、设备的选型等。

(2) 材料选择：管道所使用的材料直接关系到管道的抗腐蚀性、耐压性、使用寿命和维护成本。

材料的选择是工艺管道设计中非常重要的一环。
