52研究与探索Research and Exploration ·维护与修理中国设备工程 2019.02 (上)采用磁伸缩式超声波洁牙机清洁牙齿是一种新型的柔和的洁牙方式，相比传统超声波洗牙的点动接触结石以震动方式使牙结石脱落，新型洁牙方式为无痛无损洁牙，磁伸缩式洁牙机的工作头通过超声波使水流振动来清除牙石和牙菌斑。
若牙龈发炎，还可使用牙龈保护剂代替纯净水冲洗发炎处，促进牙龈发炎处痊愈，同时达到洗牙和治疗的目的。
磁伸缩式洁牙法不会造成牙齿表面划痕，能有效保护牙齿表面牙釉质，是一项颠覆性的洁牙技术改革。
1 磁伸缩式洁牙机基本原理磁伸缩式洁牙方法是一种舒柔洗牙的方式，工作原理是由磁棒产生软磁超声流，作用于前端工作头，工作头摆幅小功率高，可三百六十度旋转作业，非机械强振动，对患者牙齿无划痕损伤，患者感觉不到疼痛，是一种新型的无痛无损洁牙方式。
此外，此洁牙方式可深入牙周袋，对牙龈刮治，进行牙根面平整，超生产生的氧化反应能抑制牙齿内细菌滋生，加入牙龈保护剂送至龈下，所以磁伸缩治疗仪是综合性治疗仪器，同时可洁牙、治疗轻度牙周炎、治疗牙龈发炎。
超声波发生器、换能器、工作头及脚踏开关四个部分是超声波洁牙机的主要组成部件。
超声波发生器包括电子震荡器和水流控制电磁阀，电子震荡器产生大于20kHz 的超声频率电脉波，水流控制电磁阀控制水流大小进行洁牙冲洗工作；换能器与发生器相连，换能器接收发生器发出的超声频率电脉冲波，是一种将电能转换成机械能的能量转换器，机械能为微幅机械伸缩振动，它的位置是在洁牙器的手柄中；工作头一般是不锈钢或钛合金材质的，可通过互换满足不同的洁牙需求，以此达到相应预期的效果；脚踏开关可作为洁牙机总控，控制洁牙机电路及水路的开通关断，人为控制避免设备失控运行。
2 磁伸缩式洁牙机常见故障及故障分析在使用过程中磁伸缩式洁牙机可能会出现以下七种故障，现对七种故障进行说明并分析可能的故障原因（表1）。
清洗设备的常见故障排查与修复1. 引言清洗设备在现代生活中有着广泛的应用，它可以帮助我们轻松清洁各种物品和表面。
然而，由于长时间的使用或不当操作，清洗设备可能会出现一些常见的故障。
本文将介绍清洗设备常见故障的排查与修复方法，帮助读者更好地维护和使用清洗设备。
2. 电源问题2.1 无法启动若清洗设备无法启动，首先需要检查电源是否连接正常。
确保电源插头没有松动或损坏。
如果电源线没有问题，可以尝试用另一个插座进行连接，以确定是否是插座问题。
2.2 自动关机清洗设备在使用过程中突然自动关机可能是由于过载或散热问题导致的。
检查清洗设备是否超过了额定的功率负荷，如果是，减少负荷以防止过载。
另外，检查设备的散热系统是否堵塞，清洗设备表面是否有灰尘或杂质的堆积。
及时清理设备表面和散热孔，确保散热正常。
3. 水泵问题3.1 水流量过小或无法输出水流若清洗设备的水流量异常小或无法输出水流，可能是水泵故障。
首先检查水泵是否被堵塞，如果有杂物阻塞，应及时清理泵体和过滤网。
另外，检查水泵是否运转，如果不运转，可能是电机故障，需要更换电机。
3.2 水泵噪音过大清洗设备在工作时发出异常噪音可能是由于水泵损坏或不平衡导致的。
打开设备，检查水泵的叶片是否损坏或有杂物卡住，并及时修复或更换叶片。
如果水泵依然发出噪音，可能需要调整水泵的平衡或更换整个水泵。
4. 喷嘴问题4.1 喷嘴堵塞或漏水清洗设备的喷嘴常常会因为使用时间过长或杂质的堆积而堵塞，导致无法正常喷水或水流不均匀。
此时，可以用小刷子或牙签轻轻清理喷嘴的孔道，确保喷嘴通畅。
如果喷嘴存在严重的磨损或破损，并导致水泄露，需要更换喷嘴。
4.2 喷嘴位置调整有些情况下，清洗设备的喷嘴位置可能需要进行调整，以实现更好的清洁效果。
注意喷嘴应该与需要清洗的物品保持适当的距离，避免过近或过远导致清洗效果不佳。
调整喷嘴的位置可以通过旋转或调整喷嘴的角度来完成。
5. 过热保护功能清洗设备通常都会配备过热保护功能，以保护设备不过热损坏。

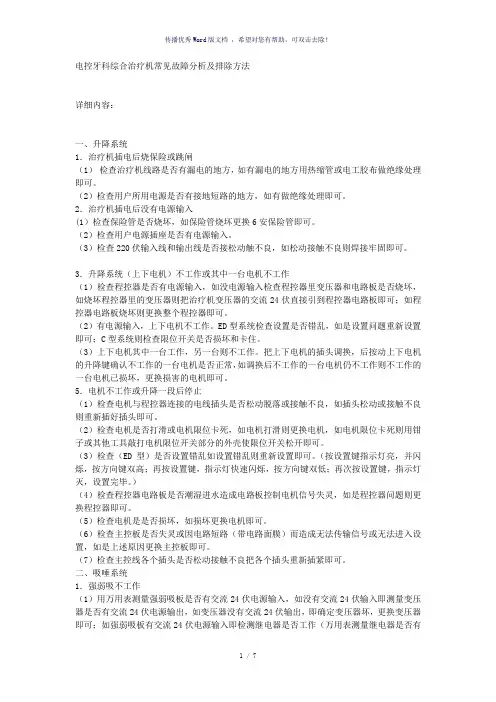

电控牙科综合治疗机常见故障分析及排除方法详细内容：一、升降系统1．治疗机插电后烧保险或跳闸（1）检查治疗机线路是否有漏电的地方，如有漏电的地方用热缩管或电工胶布做绝缘处理即可。
（2）检查用户所用电源是否有接地短路的地方，如有做绝缘处理即可。
2．治疗机插电后没有电源输入(1）检查保险管是否烧坏，如保险管烧坏更换6安保险管即可。
（2）检查用户电源插座是否有电源输入。
（3）检查220伏输入线和输出线是否接松动触不良，如松动接触不良则焊接牢固即可。
3．升降系统（上下电机）不工作或其中一台电机不工作（1）检查程控器是否有电源输入，如没电源输入检查程控器里变压器和电路板是否烧坏，如烧坏程控器里的变压器则把治疗机变压器的交流24伏直接引到程控器电路板即可；如程控器电路板烧坏则更换整个程控器即可。
（2）有电源输入，上下电机不工作。
ED型系统检查设置是否错乱，如是设置问题重新设置即可；C型系统则检查限位开关是否损坏和卡住。
（3）上下电机其中一台工作，另一台则不工作。
把上下电机的插头调换，后按动上下电机的升降键确认不工作的一台电机是否正常，如调换后不工作的一台电机仍不工作则不工作的一台电机已损坏，更换损害的电机即可。
5．电机不工作或升降一段后停止（1）检查电机与程控器连接的电线插头是否松动脱落或接触不良，如插头松动或接触不良则重新插好插头即可。
（2）检查电机是否打滑或电机限位卡死，如电机打滑则更换电机，如电机限位卡死则用钳子或其他工具敲打电机限位开关部分的外壳使限位开关松开即可。
（3）检查（ED型）是否设置错乱如设置错乱则重新设置即可。
（按设置键指示灯亮，并闪烁，按方向键双高；再按设置键，指示灯快速闪烁，按方向键双低；再次按设置键，指示灯灭，设置完毕。
）（4）检查程控器电路板是否潮湿进水造成电路板控制电机信号失灵，如是程控器问题则更换程控器即可。
（5）检查电机是是否损坏，如损坏更换电机即可。
（6）检查主控板是否失灵或因电路短路（带电路面膜）而造成无法传输信号或无法进入设置，如是上述原因更换主控板即可。

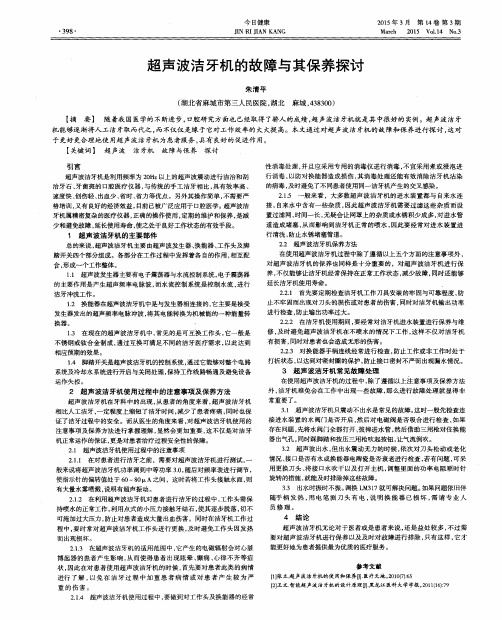

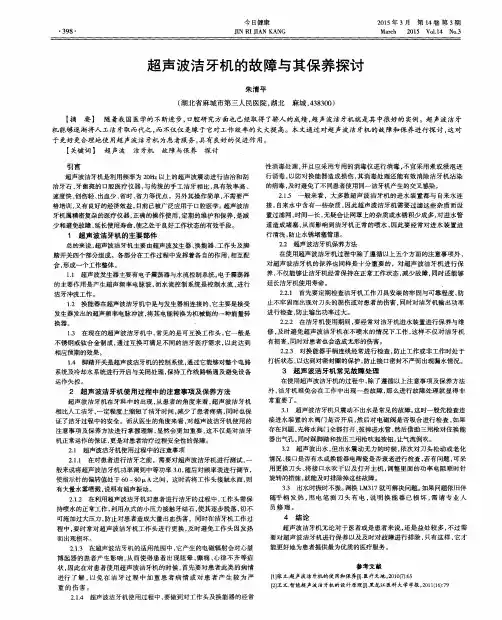

超声波洁牙机的故障与其保养探讨超声波洁牙机是现代口腔洁牙行业的一项重要发明，它可以利用高频率的超声波进行牙面的深层清洁，并且比传统的牙刷和牙线更具有效果。
然而在长期使用过程中，很容易出现故障的问题，所以我们需要更加注意其保养。
首先，超声波洁牙机的故障与保养有哪些方面？无论是哪种类型的洁牙机，其故障都大致分为以下几类：机械损耗、质量问题、电器故障、操作不当等。
其中机械损耗是超声波洁牙机最常见的故障。
因为设备内部的摩擦和使用压力过大都会导致机头速度下降，从而影响了清洁效果。
而质量问题就需要靠选购设备的细节了，消费者要尽可能地购买优质的洁牙机，最好在购买前可以通过网络或问卖家来了解其品牌、质量、口碑等方面。
电器故障通常指的是超声波发生器出现异常，而这种故障比较少见。
最后就是操作不当，例如温度、湿度等条件的控制不好，或者是使用过程中出现了力度过大的情况等等，这些都会造成设备损坏。
维护保养方面，首要的是清洁和消毒。
超声波洁牙机要随时保持清洁干燥，切忌潮湿和长时间浸泡。
清洁时，需要拆卸机头和其他可拆卸装置，用温水和肥皂清洗，然后在太阳下晾干或者用风干机器或毛巾吹干。
不要用化学药品或强酸碱来清洗，以免对洁牙机造成损害。
另外消毒也是非常关键的，可以通过消毒液、紫外线装置等方法进行。
消毒液应该是可靠高效的，消毒后要安放在通风干燥的地方。
总之，保持设备整洁干燥是保护超声波洁牙机的基本要点。
其次，保护洁牙机电源的质量是非常重要的，特别是在使用过程中通过良好的电源来保持它的稳定和安全性能。
如果你的洁牙机使用的是可充电电池，在电量充足的情况下可以充电，但是不要充放过度。
因为充电时间过长会影响电池的使用寿命，而放电时间过长也会让电池电量耗尽而无法使用。
建议为洁牙机购置高质量的电源配件，比如适用于该品牌设备的专业电池或充电器，避免采用不良产品搭配。
最后，正确的操作方式也是保护超声波洁牙机的核心。
操作时应该先清洁牙齿再使用，可以根据洁牙机的使用说明书细致地了解掌握。

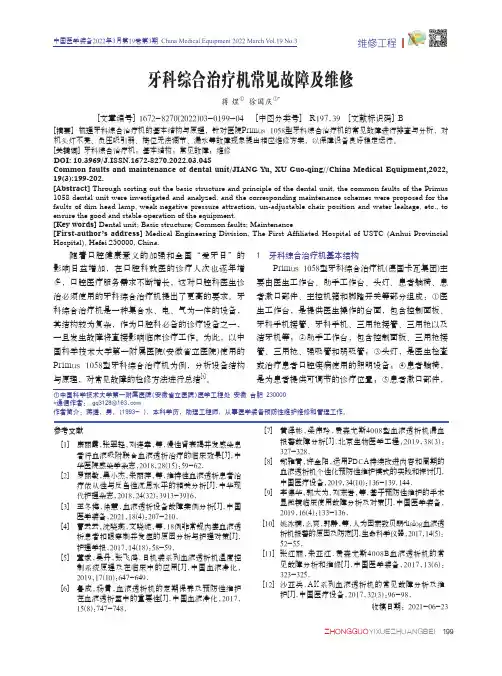

维修工程199[1][2][3][4][5][6]康丽霞,张翠轻,刘连幸,等.慢性肾衰竭并发感染患者行血液吸附联合血液透析治疗的临床效果[J].中华医院感染学杂志,2018,28(15):59-62.罗丽敏,黑小杰,朱丽萍,等.维持性血液透析患者治疗依从性与反刍性沉思水平的相关分析[J].中华现代护理杂志,2018,24(32):3913-3916.王冬梅,徐慧.血液透析设备故障案例分析[J].中国医学装备,2021,18(4):207-210.曹云云,沈晓燕,文晓妮,等.18例非常规内瘘血液透析患者扣眼穿刺并发症的原因分析与护理对策[J].护理学报,2017,14(18):58-59.董斌,吴丹,张飞鸿.日机装系列血液透析机温度控制系统原理及在临床中的应用[J].中国血液净化,2019,17(10):647-649.鲁成,杨霄.血液透析机的定期保养及预防性维护在血液透析室中的重要性[J].中国血液净化,2017,15(8):747-748.[7][8][9][10][11][12]黄泽彬,梁伟玲.费森尤斯4008型血液透析机漏血报警故障分析[J].北京生物医学工程,2019,38(3):327-328.郑雅青,许金阳.运用PDCA持续改进内容和周期的血液透析机个性化预防性维护模式的实践和探讨[J].中国医疗设备,2019,34(10):136-139,144.李德华,郭大为,刘东岩,等.基于预防性维护的手术显微镜临床使用故障分析及对策[J].中国医学装备, 2019,16(4):133-136.姚冰楠,么爽,郭静,等.人为因素致贝朗dialog血液透析机报警的原因及防范[J].生命科学仪器,2017,14(5):52-55.张红丽,朱亚红.费森尤斯4008B血液透析机的常见故障分析和维修[J].中国医学装备,2017,13(6):323-325.沙亚兵.AK系列血液透析机的常见故障分析及维护[J].中国医疗设备,2017,32(3):96-98.收稿日期：2021-06-23参考文献 ①中国科学技术大学第一附属医院(安徽省立医院)医学工程处 安徽 合肥 230000作者简介：蒋煜，男，(1993- )，本科学历，助理工程师，从事医学装备预防性维护维修和管理工作。
牙科综合治疗机的故障维修
牙科综合治疗机的故障维修：
故障一：综合治疗机上一高速手机不出水
故障分析与检修：
卸下高速手机，检查与手机连接处的水量调节旋钮，旋钮旋开没有水
喷出，又检查机箱内储水瓶是否存有水。
再调整器械盘下水量调节阀，开置最大，仍无水流出。
怀疑水量调节阀堵塞或失灵，拆下器械盘，将水阎进水口软管拔开，
水量正常，装好进水软管，拔下水阀出水口软管，水量可调，水阀没
问题，现在故障已被查到从水阎到高速手机接头一节供水软管上。
拆
下供气供水套管，发现供水软管拧成麻花形状，将其软管调顺故障排除。
故障二：一开机漱口水不受控往外流，控制面板S设置功能键指示灯闪
烁
故障分析与检修：
首先，关闭控制面板上的漱口水按键，漱口水不受控，怀疑触摸按键
弹不起来、粘连或面板进水造成电路板短路。
关机拆开器械盘盖板，
卸下电路板，检查触摸键无故障，电路板及九芯插件也无进水、短路
痕迹。
顺着故障点往下排查。
从说明书故障表中查到机椅连接处有线路插件，可能是工作人员在加蒸馏水时撒漏到六孔插件上，造成面板失控或无
显示等故障，拔下该插件，用吹风机将插头插座吹干，再将其插件连接好，试机故障仍未排除。
再往下查控制漱口水的电磁阀是否一直供电，把漱口水按键关闭后，该电磁阀无24V直流电压，但电磁阀出水口处还在出水，说明电磁阀出现故障，另外通电时电磁阀也无“啪”的吸合声，拆下电磁阀发现已被水垢卡死，造成了电磁阀始终处于常通状态，清理阀芯，重新装回电磁阀。
开机故障排除。
洁牙机常见故障及排除方法洁牙机是一种通过震动刷头，清洁牙齿的小型电动设备。
在使用过程中，有时会出现一些故障，影响其正常运作。
下面是几种常见的洁牙机故障及解决方法：1.洁牙机无法开启：-检查是否有足够的电量，尝试充电或更换电池。
-检查电源线是否插紧，电池仓是否关闭。
2.刷头无法振动：-检查刷头是否正确连接到洁牙机主体，确保插入牢固。
-检查刷头是否损坏，如有损坏，更换新的刷头。
-清洁刷头底部的金属接触点，确保没有堆积物。
3.振动力度变弱或不稳定：-清洁洁牙机主体和刷头上的残留物，确保没有阻塞。
-检查电池电量是否充足，如果电量低，尝试更换新电池或充电。
-如果以上方法都无效，可能是洁牙机内部损坏，需要维修或更换。
4.洁牙机发出异常噪音：-检查刷头是否安装正确，确保与主体连接紧密。
-清洁刷头上的杂物或堆积物，以免影响振动效果。
-如果噪音仍然存在，可能是内部零部件损坏，需要维修或更换。
5.刷毛变硬或变形：-遵循洁牙机使用说明书上的建议，更换刷头的时间。
-沿用正确的刷牙方法，不要用力过猛或过分滑动刷头。
-定期清洁刷头，以防止细菌滋生和刷毛损坏。
6.洁牙机无法充电：-检查充电座是否连接稳定，确保接触良好。
-检查充电线是否损坏，如有损坏，更换新的充电线。
-清洁充电座和洁牙机插头上的灰尘和污垢，确保没有影响充电的堆积物。
7.洁牙机过热：-检查使用时间是否过长，如果是，停止使用并静置一段时间。
-检查洁牙机是否有外部堵塞，清洁主体和刷头上的残留物。
-如果问题仍然存在，可能是洁牙机内部故障，需要维修或更换。
总之，遇到洁牙机常见故障时，首先应该检查刷头的安装和清洁情况，然后检查电池或电源的连接状态，最后考虑维修或更换洁牙机。
保持良好的维护习惯和正确的使用方法，有助于延长洁牙机的使用寿命并获得更好的洁牙效果。
TECHNOLOGY AND INFORMATION科学与信息化2023年8月下 181口腔科牙椅的常见故障分析及排除方法周健淮安市第一人民医院设备处 江苏 淮安 223300摘 要 口腔科牙椅作为一种现代常用的医疗设备，在医院开展口腔检查与治疗中被广泛使用。
各家医院通常会有几种不同牌子、不同型号的牙科治疗椅，本文就西诺德综合牙科治疗椅的常见故障现象做简要分析，并对牙科治疗椅的故障排除方法进行了经验性总结。
关键词 口腔科牙椅；故障现象；排除方法Common Fault Analysis and Exclusion Methods of Dental Chairs in Stomatology Department Zhou JianEquipment Department, Huai’an First People’s Hospital, Huai’an 223300, Jiangsu Province, ChinaAbstract As a modern and commonly used medical device, the dental chair in Stomatology Department is widely used in hospitals during dental examination and treatment. Hospitals usually have several different brands and models of dental treatment chairs. This paper briefly analyzes the common fault phenomena of Sirona integrated dental chairs, and summarizes the experience in the troubleshooting methods of dental treatment chairs.Key words dental chair; fault phenomena; exclusion methods引言牙椅是供口腔病人手术及口腔疾病的检查和治疗使用的一种必备的医疗设备。
常见医疗器械维修实例例一：HP1722B除颤监护仪。
电池供电能正常工作，用交流供电不工作。
无技术资料。
显然是电源故障。
关机后，拆开机器，取出后部的电源盒。
拆开屏蔽外壳，取出电路板。
可以看到有多个元件烧黑、炸裂，有电阻、中功率管、电容等。
即照相记录备查。
下功夫画出电路板图，并翻出电原理草图。
可以看出，它是一个以UC2842为核心的开关电源。
先清理烧焦的电路板，更换明显损坏的元器件，再通过测量和分析，进一步查出并更换损坏元件。
如有条件，可以找一台同型号仪器来对照测试，确认无误后，可以通电试验。
（本电源可以空载测试，但此时仅有+14V输出）。
正常后，通电下观察四小时，未见异常，再装入主机试机。
例二：UM9 HDI彩超。
开机后两个监视屏均无显示，呈黑屏，无硬盘读盘声。
显然是电源有问题。
查各直流电源电压，发现数字电源+5V 130A主电源电压为零，模拟电源、脉冲电源正常。
关机后取出数字电源箱（一定要认真做好接线记录，便于以后复原）。
先做模拟试验：接上假负荷（不可空载）并按要求接通120V交流电，发现仍无+5V输出，确认该电源损坏。
将该电源箱解体后，可以看到该电源下部有一块母板，其上竖插着四块电路板。
因无电路图，根据电路板上的标记和上边安装的元件分析各板的功能，画出电路板图和有关部分的电原理图。
该电源的基本工作原理为：第一、二块板将120V交流电进行整流、滤波，通过开关变压器、振荡管及取样、放大、稳压、保护电路等，输出四组直流电：+380V、+12V、12V和5.2V，其中+380V给第三块板供电，其余三组直接输出，脉冲振荡源来自第三板；第三块板上还有+5V电源的大功率管和振荡电路；第四块板上有+5V电源的振荡变压器、整流电路和很大的输出端子。
可以看出，本电源组件的原理并不复杂，但是电流特别大、精度要求很高，所以电路元件多，修理比较麻烦。
好在+12V、12V、5.2V三组电源的电路完全类同，可比照修理。
有了自画的电路图，修起来就方便多了。
洁牙机常见问题剖析
洁牙机常见问题剖析
宝莱研发2011-4-11 一：为什么用铝合金材质做为手柄的外壳？
七大优点
1：散热好。
手柄工作时所产生的“热量”对手柄寿命和性能有直接影响，而铝合金的散热性能明显比塑胶好，如电脑主机箱或洁牙机等里的散热器就是由铝合金制作的；
2：抗摔抗裂。
塑胶制作的手柄外壳容易变形、开裂和老化等；3：工艺成熟。
铝合金的加工工艺较传统且成熟，如机加工、表面处理等；
4：环保。
可回收利用；因加工而产生对环境的污染远比塑胶低；5：高档。
与传统塑胶制作的手柄外壳相比，更显档次；金属质感。
6：手感好。
医生在使用时的手感更佳；
7：专利保护。
宝莱的铝合金手柄有14项专利保护。
二：工作尖的材质为什么不用钛合金制作？
到目前为止，还没有发现哪个品牌的工作尖是用钛合金制作的，包括：法国赛特力和瑞士医迈斯。
宝莱的工作尖是采购高强度的材质制作。
三：在使用中，有发现工作尖破裂的？
1：质量反馈中有发现，因使用非宝莱所配置的工作尖而产生破裂的比例比较高；
2：由于工作尖本身需要经过一个特种工艺过程的处理（热处理）而经过检验和试验都未能发现的内部缺陷（个别情况）。
四：手柄发热？
1：最大可能是因为水量调节旋钮开得过小而导致；
2：如果已经排除了情况1，则可能由于水路受堵致出水小，如电磁阀有杂质或尾线的管道里有杂质；先用压力壶或三用枪疏通水路，如果仍出水小，经宝莱授权并收到清洗电磁阀的操作指示后，对电磁阀进行清洁。
五：连体塑胶手柄有裂痕？
1：可能由于在注塑成型时的参数不稳定所导致（个别情况）；2：可能与注塑件后加工的冲击力过大而导致（个别情况）；
3：因连体手柄外壳是塑料注塑而成的，所以在使用过程中要注意防止其受到较大的冲击，如摔到地上、与较硬的物体多次碰撞等。
六：主机停止工作后，手柄仍滴水？
如图1宝莱尾线内所使用的水管是硅胶管（此管道较软），由于水压过高时，造成硅胶管膨胀，引起停止踩脚踏而继续滴水，如在0.01MPa~0.5MPa的水压范围内使用是不会引起停止踩脚踏而继续出水；
图 2是EMS的尾线，采用的是PU/PVC管，两者都比较硬，不容易受水压而膨胀；
两种材料对比各有其优、缺点，硅胶管使用寿命比较长、更环保，PU/PVC管容易老化等。
对此问题，我们研发需要2-3个月测试之后才能解决，解决的方法，1采购长寿命的PU/PVC管，2，采用硬度高的硅胶管。
（现已进行20天）
图1
图2
七：断电后手柄仍出水不断？
电磁阀有杂质。
（经我司售后服务部授权后，按我司所发的操作指示进行清洗电磁阀）
八：变幅杆断头？
我司的变幅杆是采用优质钛合金车制而成的，不断头；但如出现以下情况时难免有个别出现断头的情况：
1：在车床机加工过程中，出现过量的切削热量而造成材质本身的晶体组织结构发生变化时；
2：由于受到过度的冲击力作用时，如摔在地上或碰撞硬物多次等；
3：当多次重复放到高温蒸汽灭菌器消毒后，马上拿到一个较低温环境时所造成的冷热不均而开裂；
4：使用不限力扳手多次过度用力拆、装工作尖时。

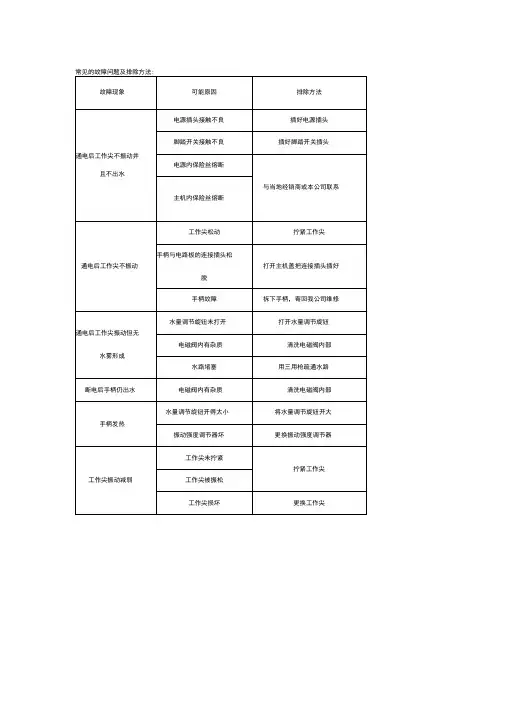

九：通电后手柄的工作尖不振动也不出水？
1：电源插头接触不良；（如是此问题，主机处理ON状态时，灯
光不亮，即可判定是此情况。
）（排除后仍不出水，请与当地经销商或我司售后服务部联系）
2：脚踏开关接触不良；（排除后仍不出水，请与当地经销商或我司售后服务部联系）
3：电源内的保险管断；（请与当地经销商或我司售后服务部联系）4：主机内的保险管断；（请与当地经销商或我司售后服务部联系）5：变压器的引脚可能断开；（请与当地经销商或我司售后服务部联系）
6：电磁阀线圈开路。
（请与当地经销商或我司售后服务部联系）（按以上顺序逐一排除）
十：通电后手柄的工作尖振动但不出水？
1：水源无水；
2：水量开关未打开；
3：尾线内的水管可能有杂质；（用压力壶或三用枪疏通水路）4：电磁阀可能有杂质；（经我司售后服务部同意后，按我司所发的操作指示进行清洗电磁阀）
（按以上顺序逐一排除）
十一：手柄工作时无力？
1：请检查所用的工作尖是否是宝莱公司所配置的；（先排除）2：工作尖开裂；（如更换1个或2个宝莱所配置的工作尖使用，可排除此情况）
十二：机子不工作，指示灯亮
1：脚踏开关插座没有接好；
2：电路板故障；（请与当地经销商或我司售后服务部联系）
十三：内置机电路板烧/保险管烧？
1：没有正确按照说明书指示进行接线（现我司已制作独立的接线示意图，可发给客户）。
