AutoCAD图纸输出、打印详解
- 格式:doc
- 大小:226.50 KB
- 文档页数:8

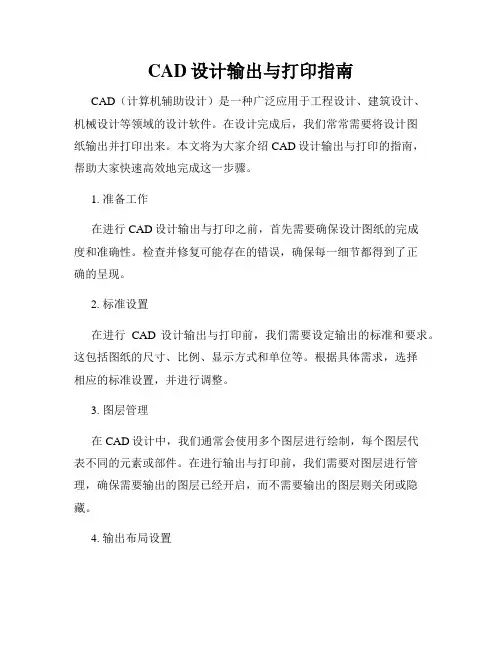

CAD设计输出与打印指南CAD(计算机辅助设计)是一种广泛应用于工程设计、建筑设计、机械设计等领域的设计软件。
在设计完成后,我们常常需要将设计图纸输出并打印出来。
本文将为大家介绍CAD设计输出与打印的指南,帮助大家快速高效地完成这一步骤。
1. 准备工作在进行CAD设计输出与打印之前,首先需要确保设计图纸的完成度和准确性。
检查并修复可能存在的错误,确保每一细节都得到了正确的呈现。
2. 标准设置在进行CAD设计输出与打印前,我们需要设定输出的标准和要求。
这包括图纸的尺寸、比例、显示方式和单位等。
根据具体需求,选择相应的标准设置,并进行调整。
3. 图层管理在CAD设计中,我们通常会使用多个图层进行绘制,每个图层代表不同的元素或部件。
在进行输出与打印前,我们需要对图层进行管理,确保需要输出的图层已经开启,而不需要输出的图层则关闭或隐藏。
4. 输出布局设置在进行CAD设计输出与打印前,我们需要设定输出布局。
布局可以包含一个或多个设计图纸,并设置需要打印的区域。
在设置输出布局时,我们可以根据需求进行缩放、旋转和平移等操作,以便最终的打印效果符合我们的要求。
5. 输出格式选择CAD设计输出与打印时,我们可以选择多种不同的输出格式,如PDF、DWG、JPG等。
根据具体情况选择合适的输出格式,并进行相应的设置。
例如,在输出PDF格式时,我们可以设定输出的画质、尺寸和页面排列等。
6. 打印设置在进行CAD设计打印前,我们还需要设置打印机的相关参数。
这包括纸张尺寸、打印质量、颜色模式等。
根据具体打印机的型号和要求,进行相应的设置,并确保打印出的设计图纸质量良好。
7. 打印预览在进行CAD设计打印前,我们建议先进行打印预览,以便检查设计图纸的布局和质量是否符合要求。
通过打印预览,我们可以发现并修复可能存在的问题,确保最终的打印效果更加满意。
8. 打印输出完成以上准备工作后,我们可以开始进行CAD设计的打印输出。
将设计图纸导出为所需的格式,并选择打印机进行打印。
CAD中的图形导出与打印输出设置技巧CAD软件是工程设计绘图的常用工具,而图形导出和打印输出是我们在使用CAD软件过程中必不可少的操作。
本文将介绍一些CAD中的图形导出与打印输出设置技巧,帮助您更加高效地使用CAD软件。
1. 图形导出图形导出是将CAD绘制的图形保存为其他格式的文件,方便与他人共享或用于其他用途。
在CAD软件中,我们可以通过以下方法进行图形导出:a) 文件 - 另存为:可以将绘图文件保存为常见的图像格式,如JPEG、PNG或BMP等。
选择适当的文件类型,并调整分辨率以达到所需的图像质量。
b) 输出 - 图片:该功能可以直接将当前绘图文件导出为图片,支持多种格式选择。
在导出图片之前,您可以设置图像分辨率、颜色、线型等参数。
c) 输出- DWF/PDF:通过选择“输出为DWF”或“输出为PDF”选项,可以将绘图文件导出为DWF或PDF格式。
这些格式能够保留图形的矢量信息,使其在其他设备上显示时不会失真。
d) 输出 - 3D打印:如果您的CAD模型是3D的,可以选择导出为3D打印格式,如STL或OBJ等。
这样,您就可以将设计的3D模型打印出来或与其他3D软件进行互动。
2. 打印输出设置打印输出是将CAD绘制的图形通过打印机打印出来,通常用于纸质文件的制作和传递。
以下是一些常见的打印输出设置技巧:a) 页面设置:在打印输出之前,您需要先设置绘图的页面大小和方向。
通过“布局”选项可以调整绘图纸张的大小,并选择纵向或横向排列方式。
b) 打印设置:在打印输出之前,您可以调整打印机的设置,如纸张类型、打印质量和颜色模式等。
根据不同的需求,选择适当的打印机设置可以确保输出的效果符合要求。
c) 图纸范围:您可以选择打印整个绘图或者只打印部分区域。
通过“打印范围”选项可以设定所需的打印范围,以便节省打印纸张和墨水的使用。
d) 图纸比例:根据需要,您可以调整绘图的比例进行打印输出。
选择适当的比例可以确保打印出的图纸符合实际大小,方便测量和使用。
CAD图纸打印和输出设置的技巧与方法CAD软件是一款广泛应用于设计、工程和制造等领域的工具。
在工程设计中,图纸的打印和输出是一个非常重要的环节。
本文将介绍CAD图纸打印和输出设置的一些技巧和方法,以帮助各位读者更好地进行图纸输出。
首先,我们来谈谈图纸的打印设置。
在进行图纸打印之前,我们需要确定好纸张的尺寸和方向。
一般来说,我们应该根据图纸的大小来选择合适的纸张,确保图纸能够完整地打印在纸张上。
此外,还要注意纸张的方向,根据图纸的内容选择纵向或横向的打印方向,以获得最佳的打印效果。
接下来,我们来谈谈图纸的输出设置。
在输出图纸之前,我们需要确定好输出的分辨率和颜色设置。
分辨率一般指每英寸像素数,通常可以选择150dpi或300dpi,较高的分辨率会获得更清晰的打印效果,但也会增加文件大小。
颜色设置通常有两种选项,彩色和黑白,根据需要选择合适的颜色设置。
此外,还要注意图纸的比例设置。
在CAD软件中,我们可以设置图纸的比例,以控制图纸在输出时的缩放比例。
在进行比例设置时,我们可以根据打印纸张的大小和图纸的实际尺寸来计算比例值。
同时,还要注意保持图纸的比例不变,避免图纸在打印过程中出现变形。
在进行图纸打印和输出设置时,还要注意一些其他的细节。
首先,要确保图纸的边距设置合理,以保证图纸在打印时不会被切割。
一般来说,我们可以设置适当的边距值,使图纸的内容能够完整地呈现在纸张上。
另外,还要注意图纸的打印顺序和层次设置,以确保打印的图纸按照正确的顺序和层次进行输出。
最后,我们还要注意打印设备的选择和设置。
在选择打印设备时,我们应该根据需要选择合适的设备,考虑到打印速度、打印质量和成本等因素。
同时,在进行打印设备的设置时,我们还要注意设置打印模式、打印质量和纸张类型等参数,以获得最佳的打印效果。
通过合理的图纸打印和输出设置,我们可以获得更好的打印效果,提高工程设计的质量和效率。
希望以上介绍的技巧和方法能够对各位读者有所帮助,在实际的工作中能够更好地进行CAD图纸的打印和输出。

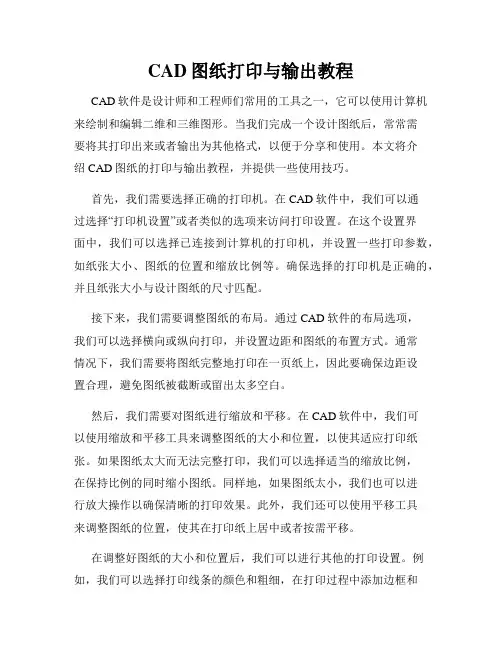

CAD图纸打印与输出教程CAD软件是设计师和工程师们常用的工具之一,它可以使用计算机来绘制和编辑二维和三维图形。
当我们完成一个设计图纸后,常常需要将其打印出来或者输出为其他格式,以便于分享和使用。
本文将介绍CAD图纸的打印与输出教程,并提供一些使用技巧。
首先,我们需要选择正确的打印机。
在CAD软件中,我们可以通过选择“打印机设置”或者类似的选项来访问打印设置。
在这个设置界面中,我们可以选择已连接到计算机的打印机,并设置一些打印参数,如纸张大小、图纸的位置和缩放比例等。
确保选择的打印机是正确的,并且纸张大小与设计图纸的尺寸匹配。
接下来,我们需要调整图纸的布局。
通过CAD软件的布局选项,我们可以选择横向或纵向打印,并设置边距和图纸的布置方式。
通常情况下,我们需要将图纸完整地打印在一页纸上,因此要确保边距设置合理,避免图纸被截断或留出太多空白。
然后,我们需要对图纸进行缩放和平移。
在CAD软件中,我们可以使用缩放和平移工具来调整图纸的大小和位置,以使其适应打印纸张。
如果图纸太大而无法完整打印,我们可以选择适当的缩放比例,在保持比例的同时缩小图纸。
同样地,如果图纸太小,我们也可以进行放大操作以确保清晰的打印效果。
此外,我们还可以使用平移工具来调整图纸的位置,使其在打印纸上居中或者按需平移。
在调整好图纸的大小和位置后,我们可以进行其他的打印设置。
例如,我们可以选择打印线条的颜色和粗细,在打印过程中添加边框和标题。
这些设置可以提高打印图纸的可读性和美观度。
此外,我们还可以选择打印多份图纸或者只打印选定的图层,以满足特定的需求。
最后,点击“打印”按钮即可开始打印图纸。
在打印过程中,我们需要确保打印机连接正常并且纸张摆放正确。
打印完成后,我们可以检查打印的图纸是否与设计图纸一致,以及打印质量是否满足要求。
如果有需要,我们可以进行调整并重新打印。
需要注意的是,有时候我们需要将CAD图纸输出为其他格式,比如PDF或图片文件。

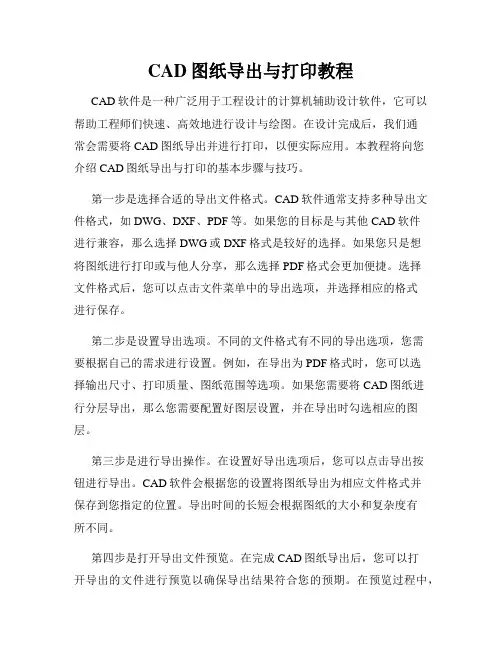

CAD图纸导出与打印教程CAD软件是一种广泛用于工程设计的计算机辅助设计软件,它可以帮助工程师们快速、高效地进行设计与绘图。
在设计完成后,我们通常会需要将CAD图纸导出并进行打印,以便实际应用。
本教程将向您介绍CAD图纸导出与打印的基本步骤与技巧。
第一步是选择合适的导出文件格式。
CAD软件通常支持多种导出文件格式,如DWG、DXF、PDF等。
如果您的目标是与其他CAD软件进行兼容,那么选择DWG或DXF格式是较好的选择。
如果您只是想将图纸进行打印或与他人分享,那么选择PDF格式会更加便捷。
选择文件格式后,您可以点击文件菜单中的导出选项,并选择相应的格式进行保存。
第二步是设置导出选项。
不同的文件格式有不同的导出选项,您需要根据自己的需求进行设置。
例如,在导出为PDF格式时,您可以选择输出尺寸、打印质量、图纸范围等选项。
如果您需要将CAD图纸进行分层导出,那么您需要配置好图层设置,并在导出时勾选相应的图层。
第三步是进行导出操作。
在设置好导出选项后,您可以点击导出按钮进行导出。
CAD软件会根据您的设置将图纸导出为相应文件格式并保存到您指定的位置。
导出时间的长短会根据图纸的大小和复杂度有所不同。
第四步是打开导出文件预览。
在完成CAD图纸导出后,您可以打开导出的文件进行预览以确保导出结果符合您的预期。
在预览过程中,您可以检查图纸的尺寸、线条清晰度以及其他细节。
如果您对导出结果不满意,您可以返回CAD软件进行相应的修改并重新导出。
第五步是进行打印设置。
在预览导出文件后,如果您确定导出结果满意,那么您可以进行打印前的设置。
首先,您需要选择打印机,确保打印机与电脑连接正常。
然后您可以进行页面设置,如选择纸张大小、打印方向等。
如果您需要多个图纸进行打印,您可以设置打印份数和打印范围。
在设置好打印选项后,您可以进行打印预览并进行必要的调整。
第六步是进行打印操作。
在完成打印设置后,您可以点击打印按钮进行打印。
打印时间的长短会根据图纸的复杂度和打印机的速度而有所不同。
CAD图纸批量打印与输出技巧在设计领域,CAD软件被广泛应用于绘制图纸和设计模型。
对于工程师和设计师们来说,CAD图纸的打印和输出是他们日常工作中不可或缺的一部分。
然而,效率和准确性在这个过程中显得尤为重要。
在本文中,我们将介绍一些CAD图纸批量打印和输出的技巧,帮助您提高工作效率并减少可能的错误。
第一步是准备工作。
在开始打印之前,您需要确保您的CAD文件以正确的方式设置并准备好打印。
首先,选择合适的纸张尺寸和打印机设置。
您需要根据您的图纸大小和打印需求选择适当的纸张尺寸。
同时,检查文件中的比例尺和单位设置是否正确。
确保图纸在打印时不会出现缩放或变形的问题。
接下来,是批量打印和输出的关键步骤。
CAD软件通常提供了批量打印功能,可以帮助您一次性打印多个图纸。
首先,选择要打印的图纸文件,然后进入打印预览界面。
在这个界面上,您可以选择打印机和打印设置,以及调整打印范围和布局。
如果有需要,您还可以对每个图纸进行个别设置。
一旦所有设置都完成,您只需点击“打印”按钮,即可开始批量打印。
除了批量打印,CAD软件还提供了一些其他输出选项,如PDF输出和打印到文件。
这些选项可以帮助您在需要时快速生成电子文档或备份文件。
如果您需要与他人分享CAD图纸,可以选择将其输出为PDF格式,以便于在不同设备和操作系统上查看。
另外,打印到文件选项可以将CAD图纸输出为文件,使其方便地存储或传输。
在CAD图纸批量打印和输出过程中,还有一些常见问题需要注意。
首先,检查打印机驱动程序和软件是否最新版本,并与CAD软件兼容。
这可以避免一些不必要的兼容性问题。
其次,确保您的计算机具有足够的存储空间和处理能力来处理大量的图纸和打印任务。
您可以清理临时文件和不需要的文件以释放存储空间。
此外,了解打印设置中的一些高级选项也是很有帮助的。
例如,您可以设置打印图纸的图层和颜色,以控制输出结果的外观。
您还可以选择使用打印样式表来定义打印时的线型和填充效果。

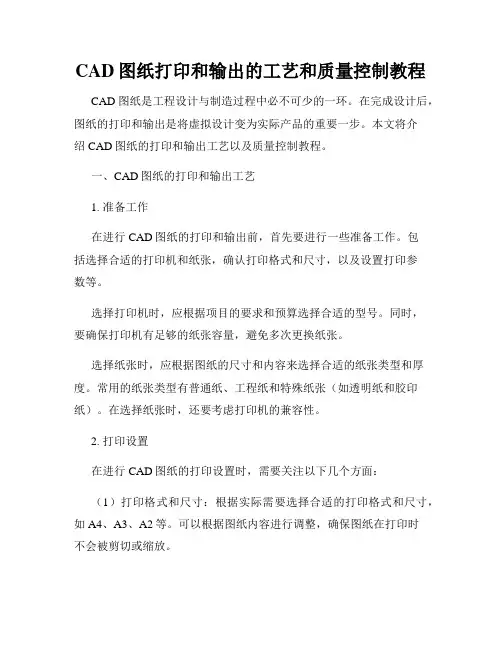

CAD图纸打印和输出的工艺和质量控制教程CAD图纸是工程设计与制造过程中必不可少的一环。
在完成设计后,图纸的打印和输出是将虚拟设计变为实际产品的重要一步。
本文将介绍CAD图纸的打印和输出工艺以及质量控制教程。
一、CAD图纸的打印和输出工艺1. 准备工作在进行CAD图纸的打印和输出前,首先要进行一些准备工作。
包括选择合适的打印机和纸张,确认打印格式和尺寸,以及设置打印参数等。
选择打印机时,应根据项目的要求和预算选择合适的型号。
同时,要确保打印机有足够的纸张容量,避免多次更换纸张。
选择纸张时,应根据图纸的尺寸和内容来选择合适的纸张类型和厚度。
常用的纸张类型有普通纸、工程纸和特殊纸张(如透明纸和胶印纸)。
在选择纸张时,还要考虑打印机的兼容性。
2. 打印设置在进行CAD图纸的打印设置时,需要关注以下几个方面:(1)打印格式和尺寸:根据实际需要选择合适的打印格式和尺寸,如A4、A3、A2等。
可以根据图纸内容进行调整,确保图纸在打印时不会被剪切或缩放。
(2)图形质量:选择合适的图形质量,如线条的精细度和图像的分辨率。
一般情况下,可以选择较高的质量设置,以保证图纸的清晰度和精度。
(3)色彩设置:根据需要选择合适的色彩设置。
对于一些需要强调色彩的设计,可以选择彩色打印,而对于一些简单的线条图纸,可以选择黑白打印以节省成本。
3. 打印预览和调整在进行打印前,可以进行打印预览来查看图纸在实际打印时的效果。
通过打印预览,可以检查图纸的边界、比例和内容等是否正确。
如果发现图纸有问题,可以进行调整。
比如调整图纸的位置和比例,避免出现缺失或重叠的情况。
4. 打印控制在进行打印时,需要注意以下几个方面的控制:(1)图纸顺序:根据图纸的内容和制造过程的需求,确定图纸的打印顺序。
可以按照从上到下、从左到右的方式进行排列和打印。
(2)纸张对齐:在加载纸张时,要确保纸张和打印机的对齐。
避免出现纸张偏斜或错位的情况。
(3)打印速度和质量:根据具体情况选择合适的打印速度和质量。
CAD中的图纸导出与打印技巧CAD软件在设计和制图领域具有广泛的应用。
在完成设计和制图工作后,通常需要将图纸导出并打印出来。
本文将介绍CAD中的图纸导出和打印的技巧,帮助读者更高效地使用CAD软件。
一、图纸导出图纸导出是将CAD中设计好的图纸以文件的形式保存,以便在其他软件或设备上进行查看或打印。
以下是几种常用的图纸导出格式:1. DWG格式:DWG格式是AutoCAD软件的原始文件格式。
如果需要与其他CAD软件进行兼容,最好选择导出为DWG格式。
导出DWG格式时,可以设置图纸的版本以确保兼容性。
2. DXF格式:DXF格式是AutoCAD支持的另一种图纸导出格式。
与DWG格式不同,DXF格式是一种开放标准,可以在多个CAD软件之间进行转换和共享。
若需将图纸导出到其他CAD软件进行编辑,选择导出为DXF格式是一个不错的选择。
3. PDF格式:PDF格式是一种便于查看和打印的格式,几乎可以在所有设备上打开。
将图纸导出为PDF格式可以方便地与其他人进行共享和查看。
在CAD软件中导出PDF格式时,可以设置为高质量输出以保证打印质量。
4. Image格式:将图纸导出为图像格式(如JPEG、PNG等)可以方便地用于嵌入到文档或在网页上展示。
图像格式适用于不需要进行编辑的情况。
在CAD软件中进行图纸导出时,可以根据需求选择适合的导出格式,并根据需要设置相应的参数。
二、图纸打印图纸打印是将CAD中设计好的图纸输出到打印设备上,以获取实际纸质图纸。
以下是几个需要注意的打印技巧:1. 选择打印机:在进行图纸打印前,需要选择适合的打印机。
如果需要高精度和高质量的打印输出,最好选择专业的CAD打印机。
对于一般的打印需求,普通的彩色打印机也可以满足要求。
2. 页面设置:在进行图纸打印前,需要进行页面设置。
在CAD软件中,可以设置纸张大小、打印比例等参数。
确保页面设置与实际需求相符,以避免图纸被裁切或缩小。
3. 线型和字体:在CAD软件中,可以设置线型和字体的打印效果。
CAD图件输出打印步骤
1.双击要打开的AutoCAD图形文件,如果出现下图,单击‘运行程序’。
2.选择‘gbcbig.shx’字体,如果打不开单击‘确定’,如果打不开,重复几次。
(说明:里面的小图框放大为下图)
3.如果出现下图,单击‘确定’。
4.打开文件以后,单击左上角标题栏‘文件’,如下图,选择‘输出’。
5.选择文件的存放路径(例如保存在‘(E:)’盘,文件类型为‘图元文件(*wmf)’单击‘保存’。
6.按住鼠标左键从左上角拉到右下角,选定要打印的图形,然后单击‘Enter’
7.找到自己保存的文件(例如E:盘),打开文件,如下图,
8.单击左上角的‘文件’,选择‘另存为’
9.出现以下界面,点保存,把文件存在(E:)盘,保存类型为‘JPG – JPEG’。
10.找到自己保存的‘JPEG’文件,单击鼠标右键,选择用ACDsee简体中文版编辑
11.打开自己保存的文件,单击编辑面板主菜单的‘裁剪’
12.调整白框的位置及大小,合适为止,如下图,单击‘完成’
13.单击左上角‘保存按钮’,把图像另存为JPG-JPEG格式,保存所做的修改,如下图。
14.找到自己修改后保存的JPG- JPEG文件,右键单击,选择‘使用ACDsee简体中文版打印’
15.在打印界面根据中间的预览效果选择‘整页’或‘布局’,选择‘整页传真打印件:居中并旋转到最适合’,单击页面右下角的‘打印’,出图。
CAD如何输出A3+的PDF图纸教程
说明:标准的A3尺寸(297mm*420mm)图纸想必大家都会打印,但是日常中会遇到A3+尺寸(宽度297mm,长度大于420mm)的图纸,怎么办呢?
1.准备工作:使用到的软件AutoCAD、Adobe acrobat。
2.量取图框Y增量。
打开CAD图纸,量取图框斜边距离,查询到Y增量=420单位
3.计算打印比例。
A3图纸宽为297mm,CAD图中Y增量=420单位。
所以1mm=420/297=1.414单位
4.打印参数设置。
CTRL+P打开打印窗口。
①打印机选择“Adobe PDF”;②图纸尺寸选择“Oversize A0”;③
打印范围选择“窗口”,选择打印对象时比所画图框稍大,保证全部显示;④打印比例填写1.414,计算步骤查看第3步;⑤打印样式表选择“monochrome.ctb”。
5.PDF文件输出。
全部参数设置完成后,预览无误,点击确定输出PDF文件
6.PDF文件裁剪。
①自定义快速工具;②编辑PDF——裁剪页面——添加,添加到快捷工具栏;③点击“裁
剪页面”,按照图纸的边框进行框选,再点击回车,点击确定后完成图纸裁剪。
AutoCAD图纸输出、打印详解
1、AutoCAD 有2 种显示卡:模型卡和布局卡。
虽然都可打印出图,但布局卡是AutoCAD 专门为打印出图设计的,故最好在布局卡中出图。
在布局卡中可设置几个浮动视口,浮动视口可任意改变大小,任意移动位置;不同视口可显示不同的投影方向,不同的比例。
所有视口的内容同时打印出图,就可以在同一图面上灵活的布置各种视图。
在模型卡中,虽然也能设置多个视口,但每次只能打印1个视口的内容。
这是布局卡与模型卡的主要区别。
布局是一种增强的图纸空间环境,它模拟图纸页面,设定了视口并确定了输出时的页面设置,从而提供直观的打印设置。
在一个图形文件中可以设定多个图纸空间布局,每个布局都有一个唯一的名称,布局可以复制、移动、重命名和删除,也可以保存在模板文件中为新的图形文件使用。
布局可以通过状态栏上的布局选项卡或使用布局向导来创建,在“布局设置”中可进行打印效果的一系列设置,最外边的矩形轮廓表示当前配置的打印机设备使用的图纸尺寸,虚线的矩形表示的是纸张的可打印区域,浮动视口是模型空间的观察窗,在浮动视口将不能直接编辑模型空间的对象,要编辑,必须在模型空间中进行,或者在布局中双击这个视口,使之成为激活的、“透视到模型空间”的状态,然后在视口中处理模型空间对象。
2、图形的打印方向与打印机的送纸方向
在“页面设置”对话框的“布局设置”选项卡“图形方向”实际是指图形在图纸上的打印方向,用一个字母A来表示,通过“横向”、“纵向”和“反向打印”来设置图形在图纸上的打印方向,使用“横向”设置时,要打印区域的长边是水平的,使用“纵向”打印时,要打印区域的短边是水平的。
而一般的打印机或绘图仪,也有“横向”和“纵向”两种送纸方向,所以同一尺寸的图纸在“图纸尺寸”下拉菜单中列出两次,但这
里的横向和纵向是指打印机内部判断图纸的方向,“横向”送纸指的是打印机将打印纸放入打印机的物理方向作为X轴的方向,从出纸口首先出来的是的图纸左边界,而“纵向”送纸是指打印机将打印纸放入打印机的物理方向作为Y轴方向,从出纸口首先出来的是图纸的上边界。
所以在AutoCAD2000中修改图纸方向的效果就象是在图形下面旋转图纸,而要打印图形的位置不变。
3、线宽的显示在模型空间和图纸空间布局中是不同的,在模型空间中,按像素显示线宽;而在图纸空间布局中,线宽以实际打印宽度显示。
可以通过在线宽设置命令中设置线宽的显示比例来设置对象在模型空间内线宽显示的粗细,显示比例的改变不会影响线宽的打印值。
4、机械设计与输出一体化的实现
我们在使用CAD进行辅助设计时,按照设计的步骤就应有设计草图、装配图、工程图(零件图),这些图之间应保持一定的关联关系:装配图与零件图依据设计图绘制;当修改设计即修改设计草图后,应能同时修改装配图与工程图,由于AutoCAD提供了布局以及页面设置等功能,我们完全可以实现设计图、装配图以及零件图位于同一个文件中,但由于在这样的一个文件中,图线比较复杂,为了编辑和打印输出的需要,一般用不同的层和颜色进行管理,将设计草图、装配图以及零件图分别位于不同的层内,这样当要显示或者编辑某个零件的图线时,可以将其它层关闭或冻结,做到编辑操作不影响其它不相关的图线;同时对应要输出的每个零件图与装配图都要创建一个布局,若要输出某一个零件图,则在输出该布局的浮动视口中冻结其它层,即通过在激活的浮动视口中选择性地冻结图层以及平移和缩放模型空间的对象,就可以指定显示或输出模型空间中图型的不同部分。
从而只显示和输出该零件的图线,而当设计者在模型空间修改设计后,布局中要输出的图形将自动更新。
由于没有安装打印机或想用别人高档打印机输入AutoCAD图形,需要到别的计算机去打印AutoCAD图形,但是别的计算机也可能没安装AutoCAD,或者因为各种原因(如AutoCAD图形在别的计算机上字体显示不正常,通过网络打印,网络打印不正常等),不能利用别的计算机进行正常打印,这时,可以先在自己计算机上将AutoCAD图形打印到文件,形成打印机文件,然后,再在别的计算机上用命令符的拷贝命令将打印机文件输出到打印机,方法为:copy <打印机文件>prn /b,须注意的是,为了能使用该功能,需先在系统中添加别的计算机上特定型号打印机,并将它设为默认打印机,另外,COPY后不要忘了在最后加/b,表明以二进制形式将打印机文件输出到打印机。
5、出图
在模型空间中出图:在(文件)菜单中选择(打印)命令!打开打印对话框!在打印设置选项卡中设置图纸尺寸、打印范围(框选)、图纸方向,在(打印比例)选项组中,选择(按图纸空间缩放),绘图比例将自动设置成最佳比例!以自适应所选择的图纸尺寸!最后按(确定)按钮输出图形。
在图纸(布局)空间出图:在模型空间中设计绘制完图形后,创建布局并在布局中进行页面设置,在(打印设备)选项卡中,选定打印设备和打印样式表,在(布局设置)选项卡中设置图纸尺寸、打印范围、图纸方向,在打印比例选项组中,将比例设为1:1。
在图纸空间创建浮动视口,利用对象特性设置视口的标准比例,每个视口中都有自己独立的视口标准比例,这样我们就可以在一张图纸上用不同的比例因子生成许多视口,从而不必复制该几何图形或对其缩放便可使用相同的几何图形。
做好所有的设置后,选择(打印)命令,按1:1的比例打印输出图形。
6、关于图纸(布局)空间
6.1 字体高度及箭头大小调整
有时我们绘了一张图,想要把它打印到A4图纸上,但是怎样才能知道打印以后在A4图纸上的字体高度是多少呢?包括标注的箭头大小,虚线的比例等等。
其实在打印之前我们可以用图纸空间来测量一下。
方法1:转到“布局”,在页面设置里把图纸设为标准涂覆(如A4),打印比例设为1:1,然后把视口充满整张图纸,在视口里双击切换到模型空间,把想要打印的范围放大到充满视口→在视口外双击,转换到图纸空间,在图纸空间里用测量命令测量标注文字的高度,那么这时在图纸空间里用1:1打印或是在模型空间里打印同样的范围、打印比例设为“按图纸空间缩放”,打印出来后,两种方法打印的效果应该是一样的,图纸上的文字高度大概就是我们在图纸空间上量到的文字高度。
方法2:
在图纸空间实现图形的1:1打印。
转到图纸空间,在页面设置里设好图纸尺寸,打印比例设为1:1。
将视口充满整张图纸,在视口内双击,转到模型空间,输入:Z↓→1xp↓,在视口外双击,转到图纸空间,这时打印出来的图形就一定是1:1的,比如你画一条100长的直线,打印出来后用卡尺在图纸上测量,直线也是100mm。
要想打印2:1的,上面的1xp改为2xp,其它不变。
(双击视口的边界,弹出“特性管理器”里面有一个“自定义比例”它的值就对应这里的多少xp)方法3:
精确控制打印后尺寸文字的大小。
公式:
①在模型空间打印:打印后图纸上的文字高度=标注样式里的文字高度值×全局比例值×打印比例。
②在图纸空间打印:打印后图纸上的文字高度=标注样式里的文字高度值×全局比例值×上面输入的nXP里的n值。
利用这个公式我们就可以算出打印后文字的高度,并且去控制它。
例如我们要打印一张图形比例为1:2(缩小)的A4图纸,图纸上的文字高度为3。
我们先在模型空间里做一些设置(注意:这里所说的模型空间是点击绘图窗口左下角“布局1”左边的“模型”出现的模型空间,也就是我们平时绘图的空间,上面说过的“在视口内双击,转到模型空间”所出现的是“布局里面的模型空间”,两者在操作上是有点不同的),如(按下图所示的数)把“使用全局比例”设为2,那么标注出来的尺寸文字高度为3×2=6,文字从尺寸线偏移的值为0.6×2=1.2,同样箭头的大小也会放大两倍等等。
所以当我们要改变标注样式的大小,不必去“直线和箭头”和“文字”选项栏里一个一个的修改,只要在“使用全局比例”里修改一个数值就可以达到目的。
模型空间的工作完成后,转到布局里,把图纸尺寸设为A4,打印比例设为1:1,然后在视口内双击,转到模型空间,输入:Z↓→0.5xp↓,在视口外双击,转到图纸空间,打印,OK。
再回头看一下上面的过程:先在模型空间里利用“全局比例”把标注的“形状”放大两倍,然后在布局里利用0.5xp把图形(连同标注的“形状”)缩小两倍,再在图纸空间用1:1打印,以达到我们的目的。
提醒:在图纸空间里,打印比例一般都用1:1,用其它的比例不但达不到图纸空间的作用,而且还会把你搞晕。
6.2 线型比例。
在线型管理器里有一个“缩放时使用图纸空间单位”的选项,下面举例子说说它的用法。
先不选取“缩放时使用图纸空间单位”,画一条中心线,然后转到布局,利用0.2xp把图形缩小5倍(具体操作见上),见线A,然后转到图纸空间,在图纸空间也画一条中心线B,对比一下两者的区别。
打开线型管理器,把“缩放时使用图纸空间单位”打上勾,在视口内双击,转到模型空间,输入命令“re”(重生成),线A变成与线B一样了(即线型比例一样)。
