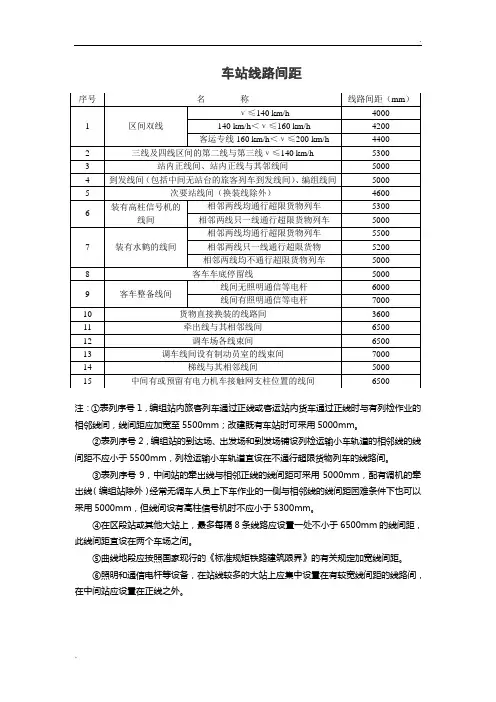

车站线路间距注：①表列序号1，编组站内旅客列车通过正线或客运站内货车通过正线时与有列检作业的相邻线间，线间距应加宽至5500mm；改建既有车站时可采用5000mm。
②表列序号2，编组站的到达场、出发场和到发场铺设列检运输小车轨道的相邻线的线间距不应小于5500mm，列检运输小车轨道宜设在不通行超限货物列车的线路间。
③表列序号9，中间站的牵出线与相邻正线的线间距可采用5000mm，配有调机的牵出线（编组站除外）经常无调车人员上下车作业的一侧与相邻线的线间距困难条件下也可以采用5000mm，但线间设有高柱信号机时不应小于5300mm。
④在区段站或其他大站上，最多每隔8条线路应设置一处不小于6500mm的线间距，此线间距宜设在两个车场之间。
⑤曲线地段应按照国家现行的《标准规矩铁路建筑限界》的有关规定加宽线间距。
⑥照明和通信电杆等设备，在站线较多的大站上应集中设置在有较宽线间距的线路间，在中间站应设置在正线之外。
铁路线路安全范围《电力设施保护条例实施细则》第五条：架空电力线路保护区，是为了保证已建架空电力线路的安全运行和保障人民生活的正常供电而必须设置的安全区域。
在厂矿、城镇、集镇、村庄等人口密集地区，架空电力线路保护区为导线边线在最大计算风偏后的水平距离和风偏后距建筑物的水平安全距离之和所形成的两平行线内的区域。
各级电压导线边线在计算导线最大风偏情况下，距建筑物的水平安全距离如下：1千伏以下：1.0米；1——10千伏：1.5米；35千伏：3.0米；66——110千伏：4.0米；154——220千伏：5.0米；330千伏：6.0米；（一）城市市区，不少于8米；（二）城市郊区居民居住区，不少于10米；（三）村镇居民居住区，不少于12米；（四）其他地区，不少于15米。
500千伏：8.5米；《铁路运输安全保护条例》第十条：铁路线路两侧应当设立铁路线路安全保护区。
铁路线路安全保护区的范围，从铁路线路路堤坡脚、路堑坡顶或者铁路桥梁外侧起向外的距离分别为：铁路线路安全保护区的具体范围，由铁路管理机构提出方案，县级以上地方人民政府按照保障铁路运输安全和节约用地的原则划定。
铁路车站线路概述
一、线路分类
铁路线路分为正线、站线、段管线、岔线及特别用途线。
正线是指连接车站并贯穿或直股伸入车站的线路。
站线是指到发线、调车线、牵出线、货物线及站内指定用途的其他线路。
段管线是指机务、车辆、工务、电务等段专用并由其管理的线路。
岔线是指在区间或站内接轨，通向路内外单位的专用线路。
特别用途线是指安全线和避难线。
二、线间距
三、标准轨距
直线轨距标准规定为1435 mm(轨距是钢轨头部踏面下
16mm范围内两股钢轨工作边之间的最小距离)，曲线轨距按规定加宽。
四、安全线及避难线
1．安全线
岔线、段管线与正线、到发线接轨时，均应铺设安全线。
岔线与站内到发线接轨，当站内有平行进路及隔开道岔并有联锁装置时，可不设安全线。
在进站信号机外制动距离内进站方向为超过6‰下坡道的车站，应在正线或到发线的接车方向末端设置安全线。
安全线向车挡方向不应采用下坡道，其有效长度一般不小于50m。
2．避难线
为防止在陡长的坡道上失去控制的列车发生冲突或颠覆，应根据线路情况，计算确定在区间或站内设置避难线。
第二章铁路线路第一节：铁路线路的组成1.线路：机车车辆走行的通路。
铁路线路是机车车辆和列车运行的基础铁路线路的组成：路基、桥隧建筑物、轨道铁路线路分类：有砟轨道线路，无砟轨道线路2.有砟轨道线路组成：轨道、下部建筑轨道组成：钢轨、轨枕、道床、道岔、连接零件、防爬设备等一、钢轨1、作用：承受车轮传来的力，传给轨枕；引导列车运行方向。
2、钢轨类型：以每米钢轨重量表示，如75kg/m、60kg/m、50kg/m、43kg/m。
3、钢轨的标准长度：12.5m和25m。
4、轨缝：钢轨接缝处必须保持的缝隙。
(防止热胀冷缩）5、轨距：国际标准：标准轨轨距为1435毫米;宽轨轨距为1520毫米及以上; 窄轨轨距为1067毫米及以下。
通过更换转向架可以实现列车在不同轨距的铁路上进行联运。
6、钢轨断面：采用“工”字形；由轨头、轨腰、轨底组成；断面特点：轨底较宽，有利于保证钢轨的稳定性。
二、轨枕1、作用：保持钢轨的位置、方向和轨距2、分类：按制造材料分有木枕、钢筋混凝土枕两种。
3、轨枕的布置：每千米布置的轨枕数，由运量、行车速度等运营条件确定。
我国铁路规定：木枕轨道每公里轨枕数：1440——1920根混凝土轨道每公里轨枕数：1440——1840根三、道床1、位置：道床介于轨枕和路基之间，铺设在路基上的道砟（碎石或沙子）层。
2、作用：把轨枕上的压力均匀传给路基；排除轨道中的雨水；阻止轨枕移动；缓和车轮对钢轨的冲击；使轨道具有足够的弹性。
四、道岔列车运行过程中，当由一条线路转入另一条线路，或跨越其他线路时，需要设置线路的连接与交叉设备，即道岔。
五、连接零件连接零件包括鱼尾板（又称接头夹板）、螺栓、螺帽和弹性垫圈等部分。
六、防爬设备爬行：列车运行时，使钢轨做纵向移动。
为防止爬行，可安装防爬设备，如防爬器、防爬撑等。
有砟轨道线路缺点：道砟间隙被赃物填满后变得板结，使得道砟排水性能、承载能力降低，失去应有的弹性，加剧机车车辆的振动和冲击。
铁路车站线路1.铁路车站线路的种类（1）正线。
连接车站并贯穿或直股伸入车站的线路（或者直接与区间连通的线路）称为正线。
正线可以分为区间正线和站内正线，连接车站的线路为区间正线，贯穿或直股伸入车站的线路为站内正线（一般供列车通过之用）。
（2）站线。
①到发线。
供旅客列车和货物列车到发的线路，称为到发线。
②调车线和牵出线。
专为车列的解体、编组所使用的线路，称为调车线和牵出线。
③货物线。
货物装卸所使用的线路，称为货物线。
④其他线。
办理其他各种作业的线路，如机走线、机待线、迂回线、禁溜线、加冰线和整备线等，称为其他线。
（3）特殊用途线。
为保证行车安全而设置的安全线和避难线，称为特殊用途线。
（4）段管线。
由机务段、电务段、车辆段和工务段等专用并管辖的线路，称为段管线。
（5）岔线。
在区间或站内与铁路接轨，通往路内外单位（厂矿企业、砂石场、港湾、码头、货物仓库）的专用线路，称为岔线。
有的岔线连接大的厂矿，为了取送车方便也设了车站，车站间需要办理闭塞。
但这些车站不办理铁路营业业务，仅为取送车服务，均不划入营业车站。
2.线间距线间距是指相邻线路中心线之间的距离。
线间距一方面要保证行车安全、作业安全及便利，另一方面要考虑通行超限货物列车和两线间装设行车设备的需要。
决定线间距的因素主要包括机车车辆限界、建筑限界、超限货物装载限界、设置在相邻线路间有关设备的计算宽度和在相邻线路间办理作业的性质。
站内两平行线路的中心线间必须有一定距离，这一距离一方面须满足建筑限界或机车车辆限界的要求，另一方面须满足在两线间装设行车设备或进行作业活动的需要。
3.股道编号和道岔编号（1）股道编号。
为了作业和维修管理上的方便，站内线路和道岔应有统一的编号。
站内正线用罗马数字编号（Ⅰ、Ⅱ、Ⅲ…），站线用阿拉伯数字编号（1、2、3…）。
股道编号有以下几种情况：①在单线铁路上，应当从站舍一侧开始顺序编号；位于站舍左、右或后方的线路，在站舍前的线路编完后，再由正线方向起，向远离正线的方向顺序编号。
铁路技术管理规程第十版线路间距规定
公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
《铁路技术管理规程》(第十版)线路间距
第14条区间及站内两相邻线路中心线间的标准距离规定如下： 1.直线部分
第2表客运专线铁路线间距
站内正线须保证能通过超限货物列车。
此外，在编组站、区段站及区段内选定的三至五个中间站上，单线铁路应另有一条线路，双线铁路上、下行各另有一条线路，须能通行超限货物列车。
２．曲线部分
区间及站内线路曲线部分中心线间的水平距离，线路中心线至建筑限界的水平距离，均按曲线半径大小，根据本规程附图一规定的曲线上建筑限界加宽公式计算确定。
