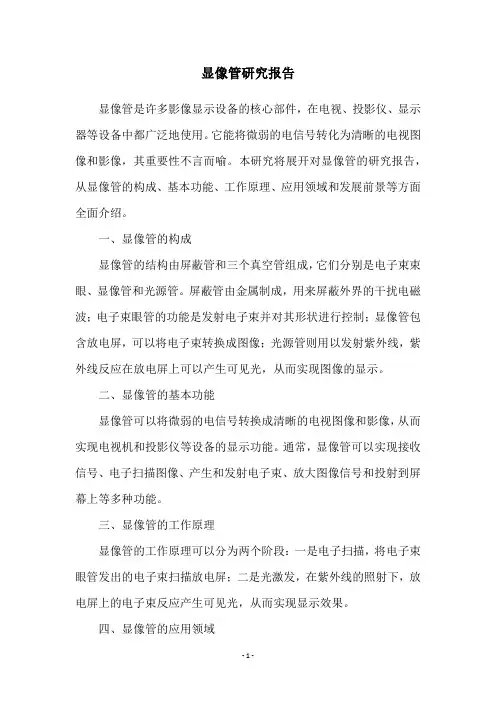

显像管研究报告显像管是许多影像显示设备的核心部件，在电视、投影仪、显示器等设备中都广泛地使用。
它能将微弱的电信号转化为清晰的电视图像和影像，其重要性不言而喻。
本研究将展开对显像管的研究报告，从显像管的构成、基本功能、工作原理、应用领域和发展前景等方面全面介绍。
一、显像管的构成显像管的结构由屏蔽管和三个真空管组成，它们分别是电子束束眼、显像管和光源管。
屏蔽管由金属制成，用来屏蔽外界的干扰电磁波；电子束眼管的功能是发射电子束并对其形状进行控制；显像管包含放电屏，可以将电子束转换成图像；光源管则用以发射紫外线，紫外线反应在放电屏上可以产生可见光，从而实现图像的显示。
二、显像管的基本功能显像管可以将微弱的电信号转换成清晰的电视图像和影像，从而实现电视机和投影仪等设备的显示功能。
通常，显像管可以实现接收信号、电子扫描图像、产生和发射电子束、放大图像信号和投射到屏幕上等多种功能。
三、显像管的工作原理显像管的工作原理可以分为两个阶段：一是电子扫描，将电子束眼管发出的电子束扫描放电屏；二是光激发，在紫外线的照射下，放电屏上的电子束反应产生可见光，从而实现显示效果。
四、显像管的应用领域显像管被广泛应用于许多影像显示设备，如电视、投影仪、显示器等，用以实现清晰影像的显示。
此外，显像管还被应用于电子显微镜、拉曼光谱仪、热断层显像仪等仪器中，也可用于显示计算机图像和检测微弱信号。
五、显像管的发展前景由于随着技术不断进步，许多替代品已经被开发出来，比如液晶显示屏、led显示屏和OLED等，它们都不需要真空管，从而节省了能源。
而且，这些替代品相比显像管具有更大的尺寸、更低的热量和更高的频率等优点。
但目前，一些应用领域仍然需要显像管，所以显像管的发展仍将继续。
综上所述，显像管的构成、基本功能、工作原理、应用领域和发展前景都已有所介绍。
显像管将继续发挥其重要作用，给许多影像显示设备提供良好的图像效果。
显像管工作原理
显像管，也称作阴极射线管，是一种用于显示图像的电子设备。
它主要由一个阴极和一个阳极构成，以及一个带有聚焦电极和偏转电极的玻璃管。
其工作原理主要分为以下几个步骤：
1. 发射电子：电源提供高电压让阴极发射出电子。
这些电子被电场力聚集在一起，形成一个电子束。
2. 加速电子束：电场加速电子束，使其具有足够的能量以克服电子间的相互斥力。
3. 聚焦电子束：聚焦系统中的聚焦电极利用电场作用，确保电子束聚焦在一起，一起射向阳极。
4. 偏转电子束：偏转电极通过控制电场，使得电子束能够在屏幕上扫描。
电子束的水平扫描由水平偏转电压控制，垂直扫描由垂直偏转电压控制。
这样，电子束可以在屏幕上绘制出各种图像。
5. 屏幕发光：当电子击中屏幕时，会激发屏幕上的荧光物质，使其发光。
不同的荧光物质能够发出不同颜色的光。
通过以上步骤，显像管能够将电子束扫描并显示在屏幕上，形成清晰的图像。
这种技术曾被广泛应用于电视机和计算机显示器中，但近年来已被液晶显示技术所替代。
电视显像管工作原理
电视显像管是一种电子器件，主要由阴极、阳极、聚焦极、驱动极和加速极等组成。
其工作原理如下：
1. 工作介质：电视显像管内充满了低压的真空或稀薄气体，使电子能够自由移动。
2. 阴极发射电子：电视显像管通过向阴极加上高电压，使阴极发射出大量的电子。
这些电子具有负电荷，并且以高速向阳极移动。
3. 加速和聚焦：电视显像管中的加速极和聚焦极起到控制电子运动的作用。
通过调节加速和聚焦电压，可以使电子聚焦成细束，并加速以达到需要的速度。
4. 驱动和扫描电子束：电视显像管中的驱动极和扫描线圈起到扫描电子束的作用。
在电视信号的控制下，驱动极和扫描线圈会定时调节电子束的位置，使其按照水平和垂直方向扫描整个显示屏。
5. 感光层激发：电子束扫描到指定位置时，经过感光层的作用，可以激发出相应的荧光物质。
荧光物质受到电子轰击后会发光，发光的颜色和强度取决于激发的电子束的强度和所扫描到的位置。
6. 显示图像：通过改变电子束的强度和位置，可以在屏幕上形
成图像。
通过不断扫描、激发荧光物质以及调节电子束的亮度和颜色，可以实现电视的图像显示。
电视显像管是早期电视机和显示器中使用的一种技术，其原理基于电子束的偏转和荧光粉的发光。
下面是一个简化的电视显像管工作原理概述：1. 构造：- 电视显像管由玻璃外壳、电子枪（包括灯丝、阴极、栅极、加速极、聚焦极和高压阳极）和荧光屏组成。
- 玻璃外壳内壁涂有反射层以提高亮度。
2. 电子发射：- 灯丝加热阴极，使其释放电子。
- 栅极通过控制电压来调节电子的数量。
3. 电子加速与聚焦：- 加速极和聚焦极施加电压，使电子束加速并保持焦点清晰。
4. 电子束偏转：- 垂直偏转板和水平偏转板在交流电压作用下产生交变电场，从而使得电子束在垂直方向和水平方向上运动。
- 这种偏转使得电子束可以在荧光屏上形成动态图像。
5. 荧光屏上的图像形成：- 当电子束打到荧光屏上的荧光粉时，荧光粉会发出可见光，形成一个亮点。
- 通过精确地控制电子束的位置，可以创建出一系列的亮点，这些亮点组合起来就形成了图像。
6. 彩色显示：- 彩色电视显像管的荧光屏上有红、绿、蓝三种颜色的荧光粉组成的像素。
- 通过改变电子束的强度，就可以改变每种颜色的亮度，从而合成各种颜色。
7. 扫描过程：- 为了生成连续的画面，电子束需要按照一定的顺序和速度“扫描”整个荧光屏。
- 扫描通常分为行扫描（水平方向）和帧扫描（垂直方向），行扫描频率约为15,750Hz，帧扫描频率约为60Hz（PAL制式）或59.94Hz（NTSC制式）。
8. 信号处理：- 显像管的工作受到外部视频信号的控制，该信号包含了图像的信息。
- 视频信号被解码并转换为控制电子束偏转的电压，从而将图像信息转化为实际的图像。
这就是高中物理中的电视显像管工作原理的基本介绍。
随着液晶显示技术（LCD）、等离子显示技术（PDP）以及有机发光二极管显示技术（OLED）的发展，电视显像管已经逐渐被淘汰，但其基本原理仍然适用于其他类型的显示技术。
电视机显像管原理电视机显像管是电视机的重要组成部分，它是一种利用电子束在荧光屏上产生亮度的设备。
通过对电子束的控制，显像管能够在荧光屏上显示出各种图像和视频内容。
下面我们来详细了解一下电视机显像管的工作原理。
首先，电视机显像管内部主要由阴极、阳极、电子枪和荧光屏组成。
当电视机开机后，阴极开始发射电子，这些电子被电子枪聚集成电子束，然后通过控制电子束的位置和强度，可以在荧光屏上显示出不同的亮度和颜色。
这就是电视机显像管的基本工作原理。
其次，电视机显像管的工作原理涉及到电子束的控制和荧光屏的发光原理。
电子束的位置和强度由电子枪的控制电压和电磁场来调节，通过改变这些参数，可以在荧光屏上显示出不同的图像。
而荧光屏是由红、绿、蓝三种颜色的荧光粉组成，当电子束击中荧光屏时，荧光粉会发出相应的颜色光线，从而形成彩色图像。
此外，电视机显像管的工作原理还涉及到图像的扫描和刷新。
电视机显像管是通过逐行扫描的方式显示图像的，它会将图像分成多行，然后逐行显示在荧光屏上。
在每一行显示完毕后，电子束会回到起始位置，开始下一行的显示，这样就形成了一个完整的图像。
而在显示过程中，荧光屏会不断地发光和消光，以保持图像的稳定和清晰。
总的来说，电视机显像管是一种利用电子束和荧光屏来显示图像的设备，它通过控制电子束的位置和强度，以及荧光屏的发光原理，实现了图像的显示和刷新。
在电视机显像管的工作原理中，电子束的控制、荧光屏的发光和图像的扫描都起着至关重要的作用，它们共同构成了电视机显像管的工作原理。
通过对电视机显像管工作原理的深入理解，我们可以更好地了解电视机的工作原理，从而更好地使用和维护电视机。
显像管原理
显像管是一种利用电子和磁场相互作用原理来生成图像的设备。
它是由电子枪、电子聚焦系统、偏转系统和荧光屏组成。
显像管的工作原理主要是基于电子的发射、聚焦、偏转和荧光物质的发光等物理现象。
首先，电子枪会产生高速的电子束。
电子束中的电子通过加热阴极使其发射，在经过网格后被加速电场加速，最终形成集束电子流。
接着，电子聚焦系统会通过向集束电子流发射正电荷，使电子流被聚焦成一个较小的束。
然后，偏转系统会对电子束进行水平和垂直方向的偏转，控制电子束的走向，从而实现在屏幕上的图像显示。
最后，电子束到达荧光屏时，会碰撞到荧光物质上，激发荧光物质的电子自旋变化，从而产生可见光，形成图像。
荧光屏上的荧光物质有红、绿、蓝三种颜色，通过不同的电子束攻击位置和强度，可以控制各个颜色的亮度，从而显示彩色图像。
通过不断的电子束的扫描和荧光发光，显像管能够在屏幕上显示连续的图像。
这种技术在过去广泛应用于电视和计算机显示器等领域中。
然而，由于显像管体积大、能耗高和存在辐射等问题，现在已被液晶显示器等新型显示技术所代替。

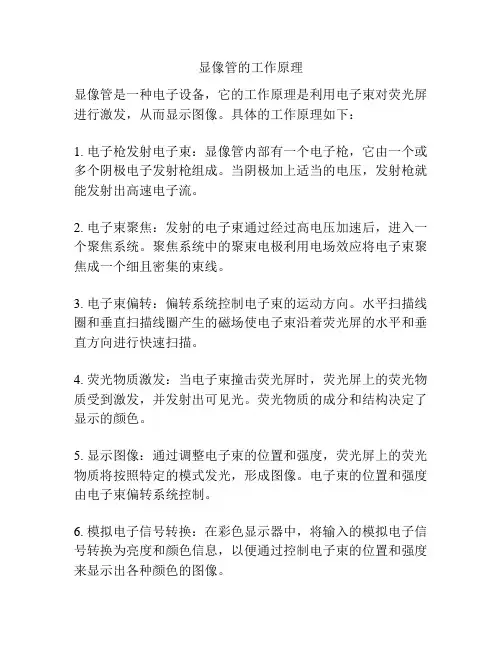

显像管的工作原理
显像管是一种电子设备，它的工作原理是利用电子束对荧光屏进行激发，从而显示图像。
具体的工作原理如下：
1. 电子枪发射电子束：显像管内部有一个电子枪，它由一个或多个阴极电子发射枪组成。
当阴极加上适当的电压，发射枪就能发射出高速电子流。
2. 电子束聚焦：发射的电子束通过经过高电压加速后，进入一个聚焦系统。
聚焦系统中的聚束电极利用电场效应将电子束聚焦成一个细且密集的束线。
3. 电子束偏转：偏转系统控制电子束的运动方向。
水平扫描线圈和垂直扫描线圈产生的磁场使电子束沿着荧光屏的水平和垂直方向进行快速扫描。
4. 荧光物质激发：当电子束撞击荧光屏时，荧光屏上的荧光物质受到激发，并发射出可见光。
荧光物质的成分和结构决定了显示的颜色。
5. 显示图像：通过调整电子束的位置和强度，荧光屏上的荧光物质将按照特定的模式发光，形成图像。
电子束的位置和强度由电子束偏转系统控制。
6. 模拟电子信号转换：在彩色显示器中，将输入的模拟电子信号转换为亮度和颜色信息，以便通过控制电子束的位置和强度来显示出各种颜色的图像。
总之，显像管的工作原理是利用电子束对荧光屏进行激发，从而显示出图像。
电子束的发射、聚焦、偏转和荧光物质的激发都扮演了重要的角色，使得图像能够呈现在观察者的眼前。
显像管原理显像管是一种电子学设备，通常被用于显示图像或者视频。
它主要由电子枪，磁聚焦线圈，阴极射线管和荧光层等组成。
电子枪是显像管的核心部分，它能够通过发射电子束来激发荧光层，从而显示图像。
下面将详细讲解显像管的工作原理。
一、电子枪的工作原理电子枪是显像管的重要组成部分，它包含三个主要的部分：电子发生器，聚焦环和偏转线圈。
电子发生器是通过热电子排放或冷阴极电离发射来产生电子束的部分，它可以根据所需的电子数量向偏转线圈中提供不同的电压，同时聚焦环则可以使电子束更加准确地打在荧光层的特定区域上。
二、阴极射线管的工作原理阴极射线管是被电子枪所驱动的管子，它主要分为两个部分：荧光层和真空管。
荧光层是一层带有磷酸盐的化合物，它能够对电子束进行吸收和发光，使最终的图像可以被观察到。
而真空管是为了保持荧光层的自由度和稳定性而设置的，它能够保护荧光层免受外部环境因素的干扰。
三、显像管的工作原理当电子从电子枪射出并击中荧光层时，它们会激发荧光层发光。
荧光层吸收束中的能量后，会达到一个激发态，并最终发射出可见光。
每个发射点形成一个发射点，通过电子注的扫描，构成具有颜色、明度和饱和度的光点。
由荧光层中的颜色和亮度确定点的颜色和亮度。
通过扫描行与扫描列的相交，荧光点的图像就被呈现出来了。
在显示图像的过程中，显像管需要接收来自于电视呈现或计算机系统的原始信号，将它们转换成电子束，然后通过扫描线的方式将图像渲染到屏幕上。
扫描线的数量和刷新频率是使用显像管时的两个关键决定因素，其影响因素为图像质量、清晰度和响应时间。
结论显像管的出现，不仅仅是一个重要的科技进步，同时也彻底颠覆了传统的显示技术。
它是一种卓越的显示设备，能够支持高品质的图像和视频输出。
虽然在最近的时代，显像管已经被液晶显示器等先进技术取代，但它赢得了无数的赞誉，吸引了一大批用户使用它，成为了我们记忆中的一幅幅美丽画面。
在显像管被广泛应用的那个时代，它的优越性主要体现在以下几个方面。
电视显像管原理电视显像管是一种利用电子束在荧光屏上生成亮点，从而形成图像的显示器件。
它是电视机中最关键的组件之一。
在这篇文章中，我们将探讨电视显像管的工作原理。
电视显像管的构造电视显像管由玻璃管和内部组件组成。
玻璃管内部被真空抽气，通常具有一个略微球形的正面，称为荧光屏，以及一个稍微扁平的背面，用于支撑电子枪和聚焦系统。
电视显像管的主要组成部分如下：1.电子枪：电视显像管内部每个颜色通道都包含一个电子枪，通常有三个枪分别对应红、绿、蓝三种颜色。
电子枪通过陶瓷材料绝缘和支持。
每个电子枪都产生一个由热电子组成的电子束。
2.聚焦系统：聚焦系统由聚焦电极组成，它们通过调整电子枪射出的电子束的聚焦，以使图像更加清晰。
3.偏转系统：偏转系统通过电子束偏转来控制电子束在荧光屏上的位置。
它通常由沿两个方向偏转的垂直和水平线圈组成。
4.荧光屏：荧光屏位于电视显像管的正面，由荧光物质涂覆而成。
荧光屏是显示图像的地方，当电子束击中荧光屏时，荧光物质会发射出可见光。
电视显像管的工作原理电视显像管的工作原理可以分为以下几个步骤：1.发射：当电视机开启时，电子枪被加热，产生热电子。
这些热电子被电子枪的聚焦电极加速并形成电子束。
2.调整聚焦：电子束通过聚焦电极，以使其变得更加集中和聚焦。
这可以确保电子束能够准确地命中荧光屏上的像素。
3.偏转：电子束通过垂直和水平线圈的偏转系统，根据输入信号的不同，沿着荧光屏上的水平和垂直方向进行快速偏转。
这样，电子束就能扫描整个荧光屏的表面。
4.撞击荧光屏：电子束撞击荧光屏的特定区域时，电子束会传递一部分能量给荧光物质。
这些荧光物质被激发后会发射出可见光，形成一个亮点。
5.组成图像：通过将电子束在荧光屏上的位置不断地扫描和设置亮度，电视显像管能够形成一个完整的图像。
红、绿、蓝三个电子枪分别对应的颜色，通过调整三个电子枪的亮度和混合，可以形成彩色图像。
6.刷新：在一秒钟内，电子束在荧光屏上的扫描需要重复多次，这样才能形成连续的图像。
电视机显像管工作原理电视机显像管是一种电子设备，被广泛用于传统的显像器件中。
以下是电视机显像管的工作原理：1. 显像管构造：电视机显像管由一个长而细的玻璃管构成，管内包裹着一个真空环境。
管内有三个相互独立的电子发射器（电子枪），每个发射器分别对应电视中的红、绿、蓝三原色。
2. 阴极发射：电视机显像管的阴极（Cathode）是一个热阴极，当加热到一定温度时，会发射出电子。
这些发射的电子被加速器电极（Accelerating Anode）加速，在经过电子透镜的作用下，形成一个电子束。
3. 短势聚焦：由于电子发射过程中的微小差异，三个电子束的轨迹会稍有偏移。
通过短势聚焦电极（Focus Grid）来调整三个电子束的轨迹，使其尽可能聚焦在一起。
4. 由于三原色发射的电子束分别对应电视信号中的红、绿、蓝三种颜色，因此这些电子束分别通过红、绿、蓝三个小孔发射出来。
5. 真空发射：电子束在通过三个小孔后，进一步达到显示屏的玻璃管内。
玻璃管内有一个荧光物质涂层，当电子束与荧光物质碰撞时，就会发生荧光放电。
每个荧光物质涂层只能产生与其对应的颜色，所以这个过程可以得到红、绿、蓝三种颜色的光。
6. 逐行扫描：电子束在荧光物质上扫描逐行显示图像。
扫描过程中，电子束被一个电偏转系统控制，使其准确地扫描整个屏幕。
7. 灯翳校正：由于电视机显像管屏幕的玻璃管存在一定程度的透明性，所以背光会透过玻璃管而照到观众面前，产生灯翳。
为了避免影响观看效果，电视机显像管上常常装有一层特殊材料，用于抵消背光产生的灯翳。
总结：电视机显像管工作原理是通过阴极发射电子束，并通过短势聚焦电极、逐行扫描和荧光物质产生红、绿、蓝三种颜色的光信号，从而显示出完整的图像。
§2.1 黑白显像管显像管是电视接收系统的终端显示器件，它将图像信号还原为光图像。
显像管的特性和要求是整个电视机设计的基本依据。
例如，扫描光栅的组成、信号通道增益、视频图像信号的极性选择、电视机的功率消耗以及偏转线圈扫描电流特性等，都是根据显像管的特性和要求而定的。
此外，电视机的收看质量，图像的清晰度、对比度、灰度、亮度、灵敏度等主要指标及彩色效果好坏都最终表现在显像管上，因此要获得高质量的电视图像，必须有一个高质量的显像管。
所以首先必须了解显像管的结构、工作原理及基本参数。
2.1.1显像管的结构显像管的结构示意图如图2-1所示。
它由电子枪、荧光屏和玻璃外壳三部分组成。
显像管内抽成真空，管壳由高强度的玻璃制成，它能承受高压以防爆裂。
图2-1 显像管结构示意图一、电子枪电子枪安放在管颈内，用来发射密度可调的电子流，并通过聚焦和加速，形成截面积很小、速度很高的电子束。
该电子束在行、场偏转磁场的作用下（见1.2.1节电子扫描）可实现全屏幕的扫描光栅。
电子枪通常由灯丝和五个用无磁不锈钢制成的电极组成。
（1）阴极（K）呈小圆筒状，筒的顶端涂有发射电子的材料（氧化钡、氧化锶和氧化钙混合物），筒内置有加热灯丝，当阴极被加热后，阴极表面材料便向外发射电子。
（2）控制栅极（G）也是圆筒状，它套在阴极外面，圆筒的中间开有一个小孔，以便电子流穿过。
通常控制栅极相对阴极加有数十伏的直流负压，形成阻滞电场。
改变控制栅极对阴极的负电位大小，就可以直接控制电子流的强弱，从而控制了对应光点的明暗。
电子束的截止电压约—30V～—90V之间。
图像信号直接加在控制栅极（正极性图像信号）或阴极（负极性图像信号）上，使扫描电子束强弱随图像信号变化，从而在屏幕上显示出不同灰度层次的图像。
（3）加速极（第一阳极）A1，其外形象中间开孔的圆盘。
它通常加有上百伏正电压，其作用是把阴极电子拉出来，并对飞向屏幕的电子流加速和聚焦。
（4）高压阳极（A2，A4）由两个圆筒状电极组成，A2（第二阳极）与A4（第四阳极）之间内部连接，A4通过弹簧片与锥体内壁石墨导电层相连。
