哈尔滨工业大学839机械设计基础2005年考研专业课真题试卷

班 级姓 名题号 一 二 三 四 五 六 七 八 九 十 总分 分数一、 填空题（共24 分，每空1分）1）按照两表面间的润滑状况，可将摩擦分为 干摩擦 、 边界摩擦 、 流体摩擦 和 混合摩擦 。

2）当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常装拆时，往往采用螺纹联接中的 螺钉 联接。

3）带传动中，带在带轮上即将打滑而尚未打滑的临界状态下，紧边拉力F 1与松边拉力F 2之间的关系为 112f F F e α=⋅ 。

4）滚动轴承的基本额定寿命L ，是指一批相同的轴承，在相同的条件 下运转，其中 90％ 的轴承在疲劳点蚀前所能转过的总转数，单位为106r 。

5）非液体摩擦滑动轴承限制pv 值，主要是为了防止轴瓦 胶合 失效。

6）弹簧指数C= D/d ，C 越大，弹簧刚度越 小 。

7）当机构处于死点位置时，机构的压力角为 90° 。

8）有一紧螺栓连接，已知预紧力'F =1500N ，轴向工作载荷F =1000N ，螺栓的刚度C b =2000N/mm ，被连接件的刚度C m =8000N/mm ，则螺栓所受的总拉力F 0= 1700 N ，剩余预紧力''F = 700 N ，保证结合面不出现缝隙的最大轴向工作载荷F max = 1875 N 。

9）对于软齿面闭式齿轮传动，通常先按 齿面接触疲劳 强度进行设计，然后校核 齿根弯曲疲劳 强度。

10）蜗杆传动的失效形式主要是 齿面点蚀 、 齿面胶合 和 齿面磨损 ，而且失效通常发生在 蜗轮轮齿上 。

哈工大2005 年秋季学期机械设计基础（80学时）试题答案11）在凸轮机构的几种基本的从动件运动规律中，等速运动规律使凸轮机构产生刚性冲击，正弦加速度运动规律则没有冲击，等加速等减速、余弦加速度运动规律产生柔性冲击。

二、选择题（共11分，每小题1分）1）一阀门螺旋弹簧，弹簧丝直径d=2.5mm，因环境条件限制，其弹簧外径D2不得大于17.5mm，则弹簧指数不应超过c) 。

哈工大机电学院2009年初试试题（09年4月21日回忆版）wwf提供一、填空题（很基础）填空题很简单，大部分同学都能得很高分数，拉不开差距。

我当时几乎没怎么思考，答题很快，记的也不是很准。

我能想起多少就写多少，别见怪啊。

1.平面连杆机构的演化。

（转动导杆机构，曲柄摇块机构等等）2.摩擦磨损分类3.凸轮压力角变化问题4.蜗轮蜗杆的填空5.定轴轮系、周转轮系、差动轮系的基本概念6.静平衡和动平衡的基本概念注意：机械原理也考填空和问答了！以前是不考的，我就没看机械原理，还好基础不错，要不然考试要吃大亏了。

所以2010年考研的要看机械原理的基本概念和问答。

二、简答题（答准不容易）1.什么是虚约束，复合铰链，局部自由度？2.什么是平均角速度？速度不均匀系数？（速度波动调节那一章的）3、一个变速箱传动装置，让你把带传动，斜齿轮，直齿轮排序。

就是哪个应该接到高速级，哪个应该接到低速级？并说明理由。

4. 记不清了。

机械设计的问答题比较基础，我背了100多道，几乎一道没考，真倒霉！三、分析计算题（拿高分的关键！）1.连杆机构急回运动的题目（好像是齿轮插刀的运动机构，给你极位夹角，分别是30度和60度，让你求形成速比系数，还要画图，机械原理试题精选与答题技巧历年真题上有，好像是2005年的真题，我记不清了）2.凸轮作图。

（09年考察的是平底直动从动件盘型凸轮！让你画出基圆、压力角，求推程运动角，回程运动角，最后让你写出运动方程。

一般人对此没怎么准备，我复习的时候也没怎么重视，考试的时候浪费了很多时间，08年考得是摆动从动件凸轮，2010再考的可能性比较低。

）3.求混合轮系传动比。

（每年必考，具体的我记不清了，很基础，但09年没出求齿轮参数的题目，以前是必考的）4.判断蜗轮蜗杆旋向和轴向力方向。

让你画图说明。

5.螺栓组连接设计。

跟2005年的真题重复！6.求等效质量和转动惯量（速度波动调节知识点，给你一个轮系，有个轮子本身也在绕定轴转动，它质量也要算在内！机械原理习题里有这种题型）四、结构设计题（历年得分率都不高）09年的结构设计题不是很常规，这些题目我记得很清楚，肯定没错！让我气愤的是：09根本没有考轴系部件，所以2010年考研要重视轴系部件，很有可能再次考到。

更多最新考研咨询关注微信公众号 renrenkaoyan

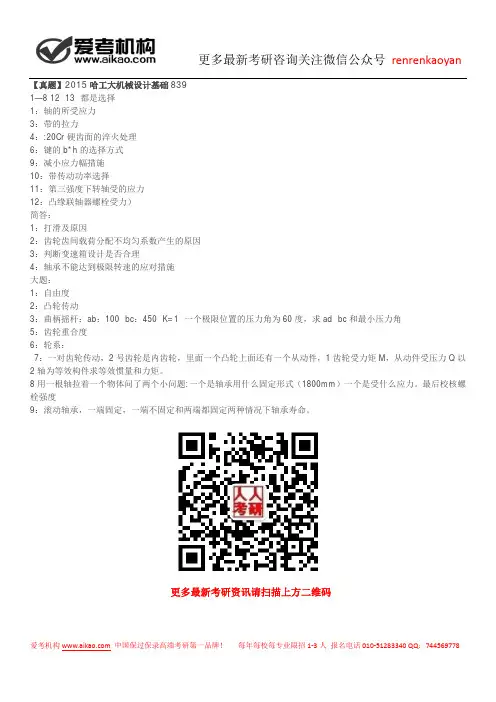

【真题】2015哈工大机械设计基础839
1—8 12 13 都是选择
1：轴的所受应力
3：带的拉力
4：:20Cr硬齿面的淬火处理
6：键的b*h的选择方式
9：减小应力幅措施
10：带传动功率选择
11：第三强度下转轴受的应力
12：凸缘联轴器螺栓受力）
简答：
1：打滑及原因
2：齿轮齿间载荷分配不均匀系数产生的原因
3：判断变速箱设计是否合理
4：轴承不能达到极限转速的应对措施
大题：
1：自由度
2：凸轮传动
3：曲柄摇杆：ab：100 bc：450 K=1 一个极限位置的压力角为60度，求ad bc和最小压力角
5：齿轮重合度
6：轮系：
7：一对齿轮传动，2号齿轮是内齿轮，里面一个凸轮上面还有一个从动件，1齿轮受力矩M，从动件受压力Q以2轴为等效构件求等效惯量和力矩。

8用一根轴拉着一个物体问了两个小问题:一个是轴承用什么固定形式（1800mm）一个是受什么应力。

最后校核螺栓强度
9：滚动轴承，一端固定，一端不固定和两端都固定两种情况下轴承寿命。

更多最新考研资讯请扫描上方二维码
爱考机构 中国保过保录高端考研第一品牌！ 每年每校每专业限招1‐3人 报名电话010‐51283340 QQ：744569778。

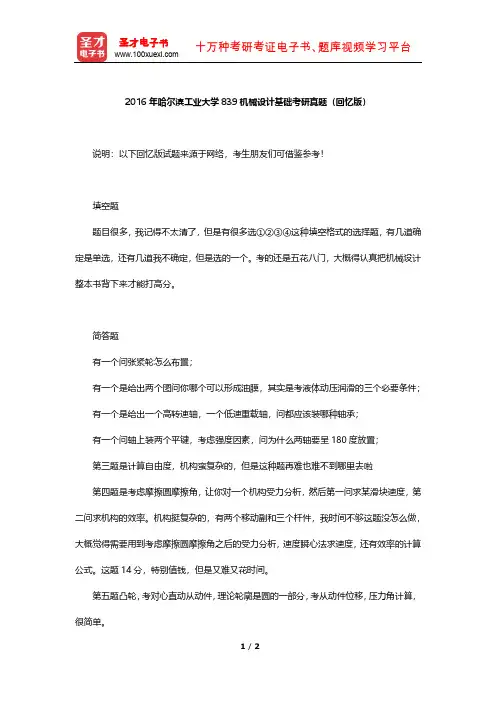

2016年哈尔滨工业大学839机械设计基础考研真题（回忆版）说明：以下回忆版试题来源于网络，考生朋友们可借鉴参考！填空题题目很多，我记得不太清了，但是有很多选①②③④这种填空格式的选择题，有几道确定是单选，还有几道我不确定，但是选的一个。

考的还是五花八门，大概得认真把机械设计整本书背下来才能打高分。

简答题有一个问张紧轮怎么布置；有一个是给出两个图问你哪个可以形成油膜，其实是考液体动压润滑的三个必要条件；有一个是给出一个高转速轴，一个低速重载轴，问都应该装哪种轴承；有一个问轴上装两个平键，考虑强度因素，问为什么两轴要呈180度放置；第三题是计算自由度，机构蛮复杂的，但是这种题再难也难不到哪里去啦第四题是考虑摩擦圆摩擦角，让你对一个机构受力分析，然后第一问求某滑块速度，第二问求机构的效率。

机构挺复杂的，有两个移动副和三个杆件，我时间不够这题没怎么做，大概觉得需要用到考虑摩擦圆摩擦角之后的受力分析，速度瞬心法求速度，还有效率的计算公式。

这题14分，特别值钱，但是又难又花时间。

第五题凸轮，考对心直动从动件，理论轮廓是圆的一部分，考从动件位移，压力角计算，很简单。

简答第五道说的是大批量生产一个直径280mm的齿轮套在直径50mm的轴上，问选用哪种结构，轮坯用哪种方式制造。

第六题齿轮，考齿条刀具加工某齿轮，第一问加工标准的，第二问加工变位的，直接套公式就行。

第六题轮系，两个周转和一个定轴的组合，问传动比，轮系题怎么考都一个姿势去答，难不起来的啦。

第七题等效和速度波动调节，第一问求最大盈亏功，第二问求最大速度最小速度，第三问求它们出现的时间。

问题很常规，M-φ曲线比较新鲜，但总体还是很简单。

九题第一道，考的是铰制孔用螺栓，第一问求失效形式，第二问求设计最优结构，第三问求螺栓剪切力并根据校核条件设计直径。

考了十几年的普通螺栓今年突然就出了铰制了！九题第二道，给的图是传送带加斜齿轮，直齿轮的三级传动装置。

在安装小齿轮的高速轴上，装了一对圆锥滚子轴承，给了小齿轮的Fa、Fr、Ft，传送带对该轴的压力，小齿轮转速，问小齿轮左旋还是右旋对轴承寿命有什么影响。
