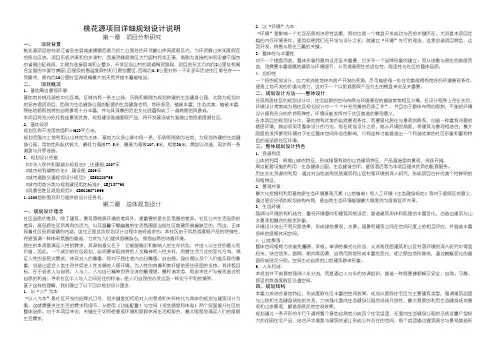

桃花源项目详细规划设计说明
第一章项目分析研究
一、项目背景
桃花源项目地处浙江省安吉县城递铺镇西南方约七公里处的环灵峰山休闲度假区内，为环灵峰山休闲度假区的核心区块。项目东临浒溪和白水湾村，西接灵峰度假区大竹园村和龙王溪，南侧为连接杭州和安徽宁国市的省道白缸线段，北侧为连接县城和上墅乡、开发区剑山村的县道梅灵路段，项目的东北方向约2公里处有闻名全国的中国竹博园、四星级的香溢度假村和汀香别墅区，西南约0.5公里处有一千年多年历史的江南名寺——灵峰寺，南向约10公里时亚洲规模最大的天荒坪抽水蓄能电站。
二、项目概况
1、基地周边景观环境
基地地处桃花源的中心区域，区域内有一条主山脉，东侧和南侧为规划待建的生态健身公园，北侧为规划中的安吉酒店项目，西侧为生态健身公园的配套的生态健身会所，地形多变，植被丰富，生态优美，植被丰富，原始地貌和独特的自然景观十分丰富，并与其深厚的历史文化底蕴构成了一道亮丽的风景线。
本项目将充分依托极佳景观优势，规划建设高端度假产品，将开发建设成为高端山地旅游度假社区。
2、基地现状
规划区有开发用地面积44623平方米。
规划范围内土地利用以山林地为主体，基地为众多山脉中段一条，东侧和南侧为谷地，为规划待建的生态健身公园。用地地形起伏较大，最低为海拔77.5米, 最高为海拔107.5米，相差30米，需加以改造，现状有一条道路与外界连接。
3、规划设计依据
《中华人民共和国城乡规划法》,住建部,2007年
《城市规划编制办法》,建设部,2005年
《城市道路交通规划设计规范》,GB50220-95
《城市用地分类与规划建设用地标准》,GBJ137-90
《风景名胜区规划规范》,GB50298-1999
1:1000地形图及甲方提供的设计任务书。
第二章总体规划设计
一、规划设计理念
社区品质的差异，除了建筑、景观等物质环境的差异外，更重要的是社区氛围的差异、社区公共生活品质的差异。高品质住区所具有的活力，以及温馨宁静幽雅的生活氛围是当前社区营建所普遍缺乏的。而这，正体现着社区品质营建的内涵，这也正是此次规划设计过程中始终追求的。本社区由于其旅游度假产品的特殊性，将更强调一种休闲氛围的营造。力求为人们提供舒展身心，拥抱自然的诗意环境。
居住的本质是满足人性的需求，其深刻意义在于：它能够展示和影响人的生存状态，并给人以生存的意义和价值。因此，一个成功的社区规划，必须要体现独特的人文精神和人性关怀，把握生活方式的变化方向，满足人性的多层次需求，体现对人的尊重，即对于居住者内心归属感、自由感、身份感以及个人价值实现的尊重，创造出适合人类生存并促进人性发展的人居环境，为人性的向善和美好提供居住层面的支持。其终极目标，在于追求人与自然，人与人、人与自己精神世界交流的最理想、最和谐状态，即追求住户与被改造过的自然的和谐；寻求社区中人与人之间交往的和谐；使人们自我的心灵达到一种安宁平和的境界。
基于这样的理解，我们确立了以下四点规划设计理念：
1．以“人”为本
“以人为本”是社区开发的招牌式口号，但关键是如何把对人的考虑和关怀转化为具体的规划与建筑设计方案。这就需要关注生活的需求和细节，从使用（功能配置）与空间（视觉感受和体验）两个层面提升社区的整体品质。对于本项目来说，关键在于如何使景观环境和度假休闲生活相契合，最大限度地满足人们的度假生活需求。2．以“环境”为本
“环境”是影响一个社区品质的决定性因素，同时也是一个楼盘开发成功与否的关键所在。尤其是本项目优越的内外环境条件，更加促使我们在开发与设计之初，就建立“环境”先行的观念。这是创造项目特色，达到开发、销售与居住三赢的关键。
3．整体性与丰富性
对于一个楼盘而言，整体形象和意向设定至关重要，它关乎一个品牌形象的建立；而从销售与居住的角度而言，则需要丰富细腻的建筑与环境细节，从而提高居住的适应性、舒适性与社区的整体品质。
4．均好性
一个好的规划设计，应力求消除地块内房产开发的死角，尽可能使每一处住宅都能拥有良好的环境景观条件，提高土地开发的价值与潜力，这对于一个以旅游度假产品为主的楼盘来说至关重要。
二、规划设计方法----整体设计
在现有居住区的规划设计中，住宅组群的空间布局与环境景观的塑造常常相互分离，在设计程序上存在先后，环境设计常常成为居住区规划设计中一个“补充完善的后续工作”，并且由于群体布局的限制，不能给环境设计留有充分的余地和弹性，环境没能发挥对于住区营造的景观意义。
在本项目的规划设计中，基地拥有优美的自然景观条件，而要强化居住与景观的联系，创造一种富有诗意的栖居环境，就必须采用整体设计的方法。即在规划设计之初，就从环境的角度，将建筑与景观相结合，最大限度的发挥景观环境对于住区整体空间形态的影响，只有这样才能营造出一个和谐优美的社区形象和富有特色的高品质社区环境。
三、整体规划设计特色
1. 资源利用
山体的利用：根据山体的特征，形成错落有致的山地建筑特征，产品直接面向景观，视线开阔。
周边配套设施的利用：生态健身公园、生态健身会所、星级酒店等为本项目提供优质的配套服务。
历史文化资源的利用：通过对当地浙南民居建筑和山区村落环境的深入研究，形成项目古朴优美个性鲜明的风格特征。
2．景观共享：
最大化挖掘和利用基地原生态环境景观元素（山地植被）和人工环境（生态健身场地）等对于度假区的意义，通过层次分明的规划结构布局，使自然生态环境能够最大限度的为度假区所共享。
3．生态环境：
强调与环境的有机结合，重视环境意向和建筑风格设定，营造建筑形体和肌理的丰富变化，创造出建筑与山水景观相融合的视觉形象。
环境设计突出不同尺度效果，形成绿地景观、水景、园景和建筑之间在空间尺度上的相互呼应，并营造丰富多样的度假休闲空间。
4．山地聚落：
整体空间格局力求避免僵硬、呆板、单调的模式化形态，从浙南民居建筑和山区村落环境的深入研究中得到启发，结合地形、路网、朝向等因素，自然而然地形成丰富的变化，使之顺应地形脉络，通过蜿蜒变化的道路形成层次分明、空间生动自然的山地建筑群体形象。
5．人车和谐：
本规划并不刻意地强调人车分流，而是通过人与车的协调组织，营造一种既便捷顺畅又安全、自然、宁静、舒适的旅游度假区交通空间。
四、规划结构
本案力求结合基地特征，形成度假社区丰富的空间效果。规划以度假住宅区为主要建筑类型，强调建筑组团与山地和生态健身场地的关系，力求强化面向生态健身公园的视线开放性，最大限度的利用生态健身场地景观和山体景观，塑造多层次的空间效果。
规划通过一条环形的车行干道将整个基地自然地分成四个住宅组团，在面向生态健身公园的沿线设置户型较大的花园住宅产品，结合环状道路与建筑的退让形成公共交往的空间，每个组团通过建筑围合与景观营造形
成安定平和的邻里生活空间。
五、景观营造
1．景观视线
院落空间面向生态健身公园，营造优美宜人的休闲度假活动空间。而不同的院落朝向也使其各自拥有不同的景观视觉焦点。
2．景观空间层次
规划强调住宅与景观之间的关联，同时着重营造社区内部的景观空间，着力表现各个尺度的景观环境，建立起相互关联、统一而又富有变化的整体景观空间，力求打造一个建筑与生态环境和谐共生的花园式社区。整体公共景观营造分以下三个层次展开：
第一个层次是通过入口区的地形改造，使用“欲扬先抑”的手法，形成进入度假区的门户形象。使用堆山造景形成山体小游园，设置入口门楼等标志性小品。在基地与生态健身公园的交接的界面上，通过特色的铁艺栏杆和种植形成面向生态健身公园的半通透界面。
第二个层次是在环状干道与建筑退让形成的场地设置广场、绿坡、水景、亭台、景墙等，形成公共交往空间。第三个层次是通过建筑围合形成邻里交往空间，通过特色挡墙、铺装、种植形成亲切宜人的空间环境。
规划设计中强调空间序列感和意境，着力表现各个尺度的景观环境，创造出步移景迁的环境。各景观带互相渗透相互融合形成生态、宜人、宜居的环境。
六、道路交通
积极营造具有生活氛围的道路交通空间，并且考虑通过线型设计降低车速，在规划设计中，以方便居民出行为基本原则，力求形成整体、安全、便捷且与景观紧密结合的路网结构，本案采用人车混行的交通系统。１．出入口
在社区入口，结合基地原有的地形，规划为一处山地花园景观，形成一条空间转折变化丰富入口空间。在社区主入口设置入口门楼等标志性景观，以醒目地展示度假社区的整体面貌，使之成为进入社区的第一道风景线。
２．车行交通
规划以一条环状主干道贯穿基地，然后再呈枝状深入到各个组团。环形干道以蜿蜒曲折的线型形成步移景异的丰富景观变化，使驾车其中成为一种视觉享受。同时，这种“通而不畅”的道路也可减缓进入社区的车辆速度，形成能与步行环境共生的机动交通。
３．停车系统
低层住宅车主要采取户内停车的形式，同时住宅入口附近布置地面车位，以满足每户两个车位的停车需求，今后机动车道也可局部设置单边停车位提供临时停车。
高层住宅采取地上停车场和地下停车库的形式。设置两个地下车库出入口；地下停车库直接与各住宅单元电梯相连，方便人们停车回家。停车位达到1个/户。
七、绿化系统
规划中原有生态为设计线索，建立从生态健身场地空间到山体空间再到社区公共活动空间，并向各组团院落层层渗透的网络化的绿化体系，形成整体连续，层次丰富而各具特色的绿化空间。绿化配置应结合不同尺度空间的需要进行布置，进入社区的景观大道则以高大木为主，结合花灌木的布置，形成绿树成荫、丰富精致的绿化景观。
八、竖向设计
基地地形为呈山地地貌，大致为南北走向的山脉，中间高东西两侧低，北高南低，用地内最大高程107.5米，最低高程77.5米。
规划对地形适当进行调整，以满足道路竖向要求和重力排水要求。根据排水规划，本区采用雨污分流制，雨水量计算采用当地暴雨公式，设计重现期为1年，雨水为自流排放，不设雨水泵站，根据雨水管道规划，计算达到排涝要求的道路最低标高，推算得出本区控制地面高程。结合山体考虑周边山体及本区块的排涝防洪。道路标高的控制因素主要有：沿线地形地物、用地控制高程、排水坡度、敷设地下管线、构造物和附属设施净空、道路纵坡要求。道路竖向规划时需结合各种控制因素综合考虑。主要机动车通行道路的坡度控制在2‰—6%之间，局部道路坡度超过8%的路段（攀升至丘地的组团道路）必需进行路面防滑处理。部分道路应结合挡土墙或护坡统一考虑。建筑场地标高高于道路标高20—50厘米。
在竖向处理上，遵循土方量平衡，塑造品质社区的原则，力求顺应地形，与周边环境相协调，对基地地形进行相应的处理。
第三章建筑设计
■建筑设计：
1.户型设计
户型设计既要根据现实市场需求，又要考虑适度超前，满足人们对高质量高品位生活的需求。户型的朝向通风和景观尽量做到均好性。兼顾舒适性，经济性，安全性，私密性和整体性。户型的布局结合使用功能以及人的居住习惯，注重尺度的把握，符合人的行为要求。
低层住宅户内内院的运用创造了更多的朝阳面和景观面，营造出更适宜的室内物理环境。
2.建筑层数
低层住宅主体为一层。屋顶采用坡顶形式。高层住宅5幢为18层、1幢为26层的高层住宅。
3.建筑朝向
住宅朝向依地块走势，为南偏东及正南北两种布局方式。尽量营造良好的朝向及景观面
4.外观风格
低层住宅采用传统民居风情的建筑意象，总体强调街巷园林的风貌。
高层住宅采用明快简练的现代风格，精致典雅。
5.物管用房
本项目按要求设置595平米物管用房，具体结合生态会所设置。
■结构设计
一、设计依据
1.现行的有关设计规范和标准
《建筑结构可靠度设计统一标准》 GB50068-2001
《建筑结构荷载规范》 GB50009-2012
《混凝土结构设计规范》 GB50010-2010
《建筑工程抗震设防分类标准》 GB50223-2008
《建筑抗震设计规范》 GB50011-2010
《建筑地基基础设计规范》 GB50007-2011
《高层建筑混凝土结构技术规程》 JGJ 3-2010
《地下工程防水技术规范》 GB50108-2008
《建筑桩基技术规范》 JGJ94-2008
《建筑地基基础设计规范》 DB 33/1001-2003 J 10252-2003
《人民防空地下室设计规范》 GB50038-2005
2.项目结构设计使用年限为50年，抗震设防烈度为6度，设计基本地震加速度值为0.05g ，设计地震分组为第一组，丙类建筑。结构安全等级为二级，地下室防水等级为二级。
3.根据使用功能和建筑设计要求，主要使用荷载标准值按《建筑结构荷载规范》取用。
二、结构选型
1.本工程包括多层低密度住宅、配套用房、高层住宅等功能单体，地上1~18及1~26层，地下2层，部分单体不设地下室。结构体系为钢筋混凝土框架或框架剪力墙结构。地下室汽车库部分为框架结构。梁板柱均为现浇钢筋混凝土结构。
2.地上结构单体长度较长处设伸缩缝以减少收缩变形影响，按抗震缝要求确定缝宽度。
3.地下室顶板结构设计考虑局部消防荷载和景观覆土荷载。
三、基础
暂无该项目地质钻探报告。根据项目所在地块的地质慨况及本项目的荷载情况，基础拟采用浅基础和桩基，
具体桩型待定。
四、主要材料
1．混凝土： C50~C25。地下室混凝土抗渗等级P6~P8。
基础垫层采用C15素砼。
2．钢筋：采用HRB400级钢筋。
3．钢材：采用Q235和Q345钢
4．焊条：采用E43xx, E50xx型
5．墙体：填充墙采用轻质砂加气混凝土砌块，地面以下的无地下室部分采用MU15混凝土实心砖。
■给排水设计
1.设计依据：
(1)、建设单位设计任务书
(2)、《建筑给水排水设计规范》（GB50015-2003）(2009年版)
(3)、《室外给水设计规范》 (GB50013-2006)
(4)、《室外排水设计规范》 (GB50014-2006) (2011年版)
(5)、《建筑灭火器配置规范》 (GB50140-2005)
(6)、《二次供水工程技术规程》 (GJJ140-2010);
(7)、《污水综合排放标准》(GB8978-1996)
(8)、《民用建筑节水标准》 (GB50555-2010)
(9)、《居住小区给水排水设计规范》（CECS57:94）
(10)、《住宅设计规范》 (GB50096-2011)
(11)、《住宅建筑规范》 (GB50368-2005)
(12)、国家和地方相关的其它设计规范、规定。
(13)、业主提供的设计资料和要求。
2.工程概况
本项目桃花源项目的中心区域，区域内有一条主山脉，东侧和南侧为规划待建的生态健身公园，北侧为规划中的安吉酒店项目。规划范围内以山林地为主体，基地为众多山脉中段一条，东南侧均为谷地，地形起伏较大，最低为海拔77.5米，最高位海拔107.5米，相差30米，只有一条道路与外界连接。
本小区住宅户型以中小户型为主，由中式一层住宅以及5栋高层住宅组成，住宅最高26层。住区供水由东侧道路下给水管接入DN200的供水管，接入本片区入口处的水压不足10米。
3.给水
（1）水源
水源为市政自来水，拟从市政给水管接入一根管径DN200的进水管。由于市政水压不足，本区块设单独的加压泵站，水泵出口压力为50m，供应整个区块内的住宅生活用水。住宅生活用水、消防用水、绿化用水分别计量。对于地势较高入户水压超过0.35MPa的各户，进户支管需减压处理，使其水压不超过0.20MPa。
关于泵站的设计施工，甲方委托其他公司另行设计施工。
（2）用水量
本工程最大小时用水量约为26m3/h，最大日用水量约为271.1m3/d（浇洒及绿化用水已计入未预见水量）。3．2 给水系统：
拟设置集中的生活给水系统。加压泵站内水泵出口水压控制在0.50Mpa左右,既保证室外消防的水量和水压，又供给中式住宅的生活及绿化用水。
对于高层住宅来说，1F~7F为I区；8F~14F为II区，15F~20F为III区，21F~26F为IV区，各分区用水由设于地下室的各区变频恒压供水设备分别加压供给。地下室设置不锈钢生活储水箱，储水箱有效容积约45m3。
住宅屋顶不设高位生活水箱。
小区内给水实行一户一表，水表出户的制度，高层公寓每户水表均设于每层共用空间处的水管井内；中式住宅各户水表可根据周围环境要求设置；商铺及物管用房等公建部分另设水表单独计量。
4.热水系统
根据浙江省节能文件要求，本工程高层公寓共二十四层，不设置太阳能热水系统，每户考虑设置电热水器，由业主装修时自行解决。
中式住宅则以户为单位采用分体承压式间接换热型太阳能热水系统，太阳能集热板均设在屋面，配置200L的双盘管热水罐，储热水罐等设于每户设备间内，并采用燃气作为辅助热源。太阳能热水系统应与主体建筑同步施工、同步验收交付使用。
5.排水
（1）室内排水
a. 室内排水均采用雨、污水分流制。卫生间污、废水合流，高层部分排水管设专用通气管通气，厨房排水单独设排水立管，设伸顶通气管。建筑底层污、废水单独排出。
b. 地下车库等无法重力自流排出的污废水采用潜水排污泵提升排至室外雨污水管网。
c. 屋面、阳台、空调机凝结水均采用有组织排水。屋面和阳台雨水分设立管单独排放。阳台排水采用间接排水方式。
d. 高层建筑消防电梯集水坑有效容积不小于2.0m3，内设排水量不小于10L/s的排水泵排水。
（2）室外排水
室外排水采用雨、污分流制。
本工程生活排水量按生活用水量的85%计算，最大日排水量约为230.4m3/d。生活污水经化粪池处理后排入地块内的污水管网，最终接入下游的小区入口处的污水处理站，经统一处理后排放。
屋面雨水设计重现期5年，一般建筑总排水能力不小于10年；高层建筑总排水能力不小于50年。小区室外雨水设计重现期2年，室外雨水由小区雨水管收集后，就近排入雨水管网。
6．管材选用
室外：室外给水管采用球墨铸铁给水管。室外雨污水排水管采用双壁波纹塑料管。
室内：给水横干管和立管采用钢塑复合管，泵房内管道采用法兰连接，其余为丝扣连接。户内支管采用优质PP-R给水管，热熔连接。太阳能热水循环管道采用薄壁不锈钢管，承插氩弧焊接。
建筑雨水管采用承压型抗紫外线排水塑料管。
建筑室内污、废水排水管采用双层轴向中空壁消音硬聚氯乙烯管，配套使用消音硬聚氯乙烯排水管件。
室内消防、喷淋管≤DN100采用热镀锌钢管；＞DN100采用无缝钢管，二次热镀锌安装。
■燃气设计
0.4兆帕中压燃气，经调压至2000帕，供气至末端。
■电气设计
一、设计依据
建设单位的设计任务书；
《供配电系统设计规范》 GB50052-2009；
《10KV及以下变电所设计规范》 GB50053-94；
《低压配电设计规范》 GB50054-2011；
《建筑物防雷设计规范》 GB50057-2010；
《建筑照明设计标准》 GB50034-2004；
《火灾自动报警系统设计规范》GB50116-98
《汽车库、修车库、停车场设计防火规范》GB50067-97
《高层民用建筑设计防火规范》 GB50045-95（2005年版）
《建筑设计防火规范》 GB50016-2006
《民用建筑电气设计规范》 JGJ16-2008
《住宅设计规范》 GB50096-2011
《住宅建筑电气设计规范》 JGJ242-2011
各有关专业提供的设计资料
二、负荷等级与供电电源
本工程总建筑面积约为56920 m2，其中地上面积44870m2，地下建筑面积13130m2；包括69户多层花园住宅，5栋180户18层高层住宅，1栋50户26层高层住宅，以及配套的物管用房及地下车库等建筑。地上建筑属于一类、二类高层及多层建筑，地下车库停车230辆，属于II类汽车库。
本工程一类高层的消防设备、应急照明、生活泵、电梯电梯等为一级负荷；二类高层的消防设备、应急照明、生活泵、电梯电梯及地下车库消防设备等为二级负荷，低层住宅所有用电为三级负荷。设计要求引入2路10KV 电源。
三、负荷估算
高层住宅用电按0.065kW/ m2；低层住宅用电按0.08kW/ m2；配套用房用电按0.08kW/ m2；地下车库用电按0.012kW/ m2计算。
变电所负荷估算：
1．高层住宅 35975m2×0.065 kW/ m2=2338.4kW
2．低层住宅 8500m2×0.080 kW/ m2=680kW
3. 配套用房 395m2×0.08 kW/ m2=31.6 kW
4．地下车库等 13130m2×0.012kW/ m2=157.56 kW
5．其它用电 200 kW（估）
合计 3407.56 Kw
取需要系数Kc=0.6，则计算负荷Pj=2044.5 kW
Sj=2036.8 kW/0.92=2222.3kVA
变压器容量按4x500 + 2x400 + 2x315 KVA考虑，负载率为64.5%。
四、供配电系统
本工程在地上设6座公变（采用箱式变电所），其中高层住宅区域设（4 x 500KVA）4台箱变，供小区6幢高层，在低层住宅区域设400KVA箱变2台，供低层住宅用电，另在地下车库设专变（2 x 315KVA）2台，供地下车库、高层公用设备及配套用房用电，变压器容量总计为3430KVA。
公用变电所放射供电至各单元住宅，低层住宅院墙外设抄表箱，高层住宅采用树干式配电，分层抄表。各住户均设直接计量表，住户一户一表。电梯等公用设备由专变供电，集中计量后再配电至末端设备。高层地下车库由专变供电，集中计量后放射供电至各用电设备。
照明：地下室以荧光灯为主；其他除有装饰要求外，一般选用高效低耗的节能型荧光灯及高效金属卤化物灯。除普通照明外，设事故照明、疏散照明。事故、疏散照明采用带集中电池的应急灯。
住宅部分：每户设一只住宅配电箱，空调、厨房插座、卫生间插座均设单独保护开关，住宅总开关配漏电保护器，照明只预留灯头接线盒，灯具由住户自选。
配套用房根据不同功能设置配电箱，所有插座回路均配漏电保护开关。
五、防雷与接地
本小区内建筑，高层住宅按二类防雷建筑设计，其余均按三类防雷建筑设计，屋顶设有明敷避雷带，45米以上设防侧击雷均压带，防雷引下线利用结构柱内主钢筋，接地极利用建筑物的基础钢筋网，综合接地电阻高层应小于1欧姆、多层应小于4欧姆。电源进线处进行总等电位联结，按规范要求在各级配电总开关处设置浪涌保护器，接地保护系统为TN—C—S型。
工程采用总等电位联结保护，各建筑电源进线处设置总等电位箱，进出建筑物的各类金属管线均需作等电位联结，带洗浴功能的卫生间设置局部等电位箱。
■弱电设计
一、设计依据
民用建筑电气设计规范 JGJ 16-2008
电子计算机房设计规范 GB50174-93
综合布线系统工程设计规范 GB50311-2007
智能建筑设计标准 GB/T50134-2006
民用闭路监视电视系统工程技术规范 GB50198-94
有线电视系统工程技术规范 GB50200-94
入侵报警系统工程设计规范 GB50394-2007
城市住宅建筑综合布线系统工程设计规范 CECS119：2000
其他技术防范和邮电专项技术规范和要求
二、设计范围
本项目弱电系统内容包括：电话与宽带网络系统、有线电视系统、安防系统（包括：访客对讲系统、门禁管理系统、电视监控系统、周边防盗报警系统、电子巡更系统）、公共/消防广播系统、出入口车辆管理系统、公共设备监测系统、水表及煤气表远程抄表计费系统、智能化物业管理系统等。施工图由甲方另行委托有关单位设计。
三、电话与宽带网络系统
小区内宅电话通信全部采用直线电话。电话线路：电话电缆采用HYA型塑料电话电缆或光缆，电话用户线采用BVV-1×4/0.6室内型用户线或五类四对对绞线。
小区内电话系统穿线管及分线箱容量设计将预留足够余量，每户户内预留信息配线箱，以满足电信宽带数据传输网络敷设要求。
项目内总计需直线电话400号线。
四、有线电视系统
有线电视系统与市有线电视网联网，可提供Internet接入服务和COD等增值服务。系统采用全频段（1000MHz）或采用860 MHz双向传输网络技术，信号经双向用户放大器放大，以分配分支方式设计。用户点终端电平需满足68±3d B。
每户设置电视用户终端2只，分别安装客厅和主卧室内；公建设施内电视用户终端数量根据需要设置。
本工程工程总计需设置电视用户终端660只。
五、安防系统
本项目住宅区安防系统能够对住宅访客对讲系统、电视监控系统、周边防盗报警系统、电子巡更系统、“一卡通”系统、出入口车辆管理系统等子系统进行综合管理，分析各种警报信号，并协调控制各安保子系统。弱电机房设在小区入口处。系统另配有报警联动接口，可与其它各种紧急报警按钮联动。并能通过智能电话拨号设备向110报警。
六、线路敷设
弱电各系统室内主干线缆和各水平支干线缆均穿管暗敷设；室外主干线缆均沿小区道路埋地敷设。
为适应信息“高速公路”发展的要求，在室内外电信管网设计时，将预留足够数量的管孔，从而保证今后计算机网络线路的顺利敷设。
七、防雷保护
所有安装在室外的摄像机、红外对射报警探头、室外型防水扬声器等的弱电设备的信号线缆在引入建筑屋处均安装电涌保护器，管线金属外壳与接地线相连。
■暖通设计
（一）设计依据：
1、《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）（2012年版）
2、《建筑设计防火规范》（GB50016-2006）（2006年版）
3、《汽车库、修车库、停车场设计防火规范》（GB560067—97）
4、《民用建筑暖通空调设计技术措施》
汽车库排风设置排风竖井排出屋面。
住宅的卫生间，均设置通向屋面的排风竖井。
住宅采用分体空调。
■消防设计专篇
一、建筑部分
1.设计依据及标准
（1）《建筑设计防火规范》 GB 50016-2006
（2）《高层民用建筑设计防火规范》 GB 50045-95（2005年版）
（3）《汽车库、修车库、停车场设计防火规范》 GB50067-97
（4）省、市、地区的法规及规定
2.工程概况
该项目为1层低层住宅小区,共8幢楼、5幢18层高层住宅及1幢26层高层住宅。本项目总建筑面积58000 ㎡。3.总平面布局及总体消防设计
（1）总平面消防车道设计：低层区块，设有5米宽的环形道，在局部近端式的道路端部设12*12米消防回车道，高层区块设环形消防车道，并于主出入口处设立消防登高场地，满足消防要求。
（2）防火间距：消防间距低层区块满足《建筑设计防火规范》5.2.1及5.2.3条的要求，高层建筑之间间距均大于13米，与低层间间距大于9米。
（3）其他一般措施：地上住宅建筑防火设计依据《建筑设计防火规范》执行。
4．建筑设计
（1）各类不同性质的建筑按规范设置防火分区及防烟分区。
（2）高层18层的二类高层,耐火等级为二级; 低层为1层的住宅，耐火等级为二级。超过18层的一类高层,耐火等级为一级。地下室耐火等级为一级。
（3）高层为18层(标准层层高2.9m)的单元住宅, 每单元设有1座封闭楼梯和1部消防电梯,开向前室的户门为甲级防火门。18层以上单元设有2座防烟楼梯和1部消防电梯开向前室的户门为乙级防火门, 楼梯出屋面。（5）地下室总面积13130 ㎡，按机动车4000㎡，设自动喷淋,其余用房500㎡为一个防火分区。每个防火分区设置至少两个安全出口
（6）安全疏散及疏散距离
高层住宅建筑，单元疏散宽度1.10m ，满足疏散要求。住宅房间最远点至户门或室外庭院距离小于20 m,首层疏散楼梯至室外出入口的距离小于15 m,符合要求。
（7）建筑配件及构造
本工程防火隔墙采用240mm砂加气混凝土砌块，耐火极限大于 3 小时，相邻的防火分区在防火隔墙上联系处采用甲级防火门或防火卷帘门（背火面耐火极限不低于 3 小时）。
消防电梯前室，防烟楼梯间及前室门设乙级防火门。
消防水泵房、空调机房、消防控制室设甲级防火门。
所有管道井的隔墙采用120~240厚混凝土多孔砖墙，耐火等级不低于1小时，管道井门为丙级防火门或乙级防火门(详见具体情况)。住宅内部管道井每层设封堵。
二、给排水部分
1.消防水源
水源为市政自来水，按两路进水考虑，管径为DN200，进入地块后在内部形成环状管网，供整个小区的消防用水。本区块计划从酒店处接两路管道过来。
如果受条件所限，不能引入双路市政供水时，将在地块内另外设置室外消防水池，以满足本工程的室外消防之用水。室外消防水池可以在满足消防要求的前提下与室外游泳池或者水景水池合并设置。
2.消防用水量
根据现行国家消防规范，本工程设有室内、外消火栓系统和自动喷水灭火系统。
中式住宅区域不设室内消火栓，根据最大单体体积不超过5000m3，其室外消防设计用水量应为15 L/s，火灾延续时间2h.
高层区域按消防用水量最大单体进行设计，消防设计用水量应为：
室外消火栓: 20L/s，火灾延续时间2h
室内消火栓: 30L/s，火灾延续时间2h
自动喷淋（中危险 II 级）： 30L/s，火灾延续时间1h
故按本区块的高层部分的消防用水量最大单体进行设计。
3．消防构筑物
本工程消防泵房及消防蓄水池位于高层建筑地下室，其中消防蓄水池有效容积不小于468m3，内储2h的室内消火栓及1h的自动喷淋所需消防用水量；小区内最高建筑屋顶上设消防高位水箱，内储消防水有效容积为18m3。4．室外消防给水
室外消防采用低压制。室外消防管道在区域内成环布置,从酒店处接两路DN200的管道，以满足规范要求。
在总图适当位置及水泵接合器附近设足够数量的地上式室外消火栓，消火栓间距不大于120m，保护半径不大于150m，对地块内建筑物均可覆盖保护。
5．室内消火栓系统
地下汽车库、高层住宅及物管用房等须设室内消火栓系统，消火栓布置保证同时可有两股充实水柱到达室内任何角落，水枪充实水柱不小于10m。
消火栓系统采用临时高压制，系统竖向不分区。消火栓管道在地下室呈环状布置，每幢楼的消火栓管道在竖向也形成环状布置。系统设消火栓主泵2台，一用一备。火灾初期10min的消防水量由屋顶消防水箱供给，而后则启动消防主泵加压供给。每个消火栓箱内均设可以直接启动消火栓泵的按钮。为保证最不利楼层消火栓的静水压力，本系统设一套气压罐增压稳压装置，气压水罐调节水有效容积不小于300L。
消火栓系统设2套DN150的室外地上式水泵接合器。
6．自动喷淋系统
按《汽车库、修车库、停车场设计防火规范》及《自动喷水灭火系统设计规范》的要求，本工程物管用房及各个地下车库等均设自动喷水灭火系统，而住宅楼层内则不设自动喷水灭火系统。自动喷淋系统竖向不分区。喷淋系统按中危险II级设计，其喷水强度8L/min·m2，作用面积均按160m2计算，自动喷水灭火系统的设计水
量按30L/s设计，火灾延续时间为1h。火灾初期消防水量由屋顶消防水箱供给，之后由喷淋主泵加压供给。每层及每个防火分区设水流指示器。水流指示器及水力报警阀前阀门均采用信号阀。
自动喷淋系统共设2套DN150室外地上式水泵接合器。水力报警阀及警铃设置在各地下车库内。系统设喷淋主泵2台，一用一备。
7．药物灭火
建筑物内均按《建筑灭火器配置设计规范》有关规定配置一定数量的手提式干粉灭火器。地下室变配电房间等贵重设备房间内均设置柜式热气溶胶灭火系统（详细设计由专业消防设备供应商深化）。
三、电气部分
1．消防报警及控制
本工程高层住宅区设置火灾自动报警系统，防护等级为二级。选用智能型二总线制报警及联动控制设备，并设有消防控制室（拟与物管监控机房合用设于底层，面积约为65 m2）。根据消防规范要求在高层住宅地下室、公用门厅、电梯前室及各类设备用房、变电所等场所设置感烟、感温探测器及手动报警按钮、消防广播等，消防风机房、消防泵房、电梯机房、变电所及门卫值班室等设置消防对讲电话。
2．消防配电
所有消防设备的配电均采用二路供电末端自动切换方式，二路电源分别从低压系统两段母线上引来，配电线路均采用耐火型电线、电缆穿钢管暗敷。
3．应急照明
高层住宅及地下室的出入口、疏散通道、疏散楼梯设置疏散指示照明，消防控制室、变电所、电梯机房、水泵房、消防风机房及地下室、楼梯间、电梯厅、地下室等场所均设应急事故照明。
四、暖通部分
（一）地下汽车库设置机械排烟系统，和平时排风系统共用，排烟按照6次/h计算。汽车
库排烟风机前均配置排烟防火阀，平时常开；发生火灾时排烟防火阀与排烟风机联锁，当烟
气温度超过280℃时，排烟防火阀自动关闭，排烟风机停止运行。对于无自然补风的防火分区采用机械补风系统，机械补风量不小于排烟量的50%。
（二）防火分隔：本工程的通风系统穿越防火分区的风管均设置防火阀（熔点为70℃）。
风管与墙壁间的缝隙均须用非燃烧材料填充与密封。送、排风管上装防火调节阀，平时处于
开启状态，火灾发生时温度熔断器受热至70℃时动作，使阀门关闭，隔断火势。
通风系统的风管、保温材料、消声设备和粘结剂的均采用不燃材料。
■环保及卫生防疫专篇
一、设计依据和标准
1．《中华人民共和国环境保护法》
2．《给排水及热水供应设计规范》（TJ15-74）
二、建筑部分
1．该项目住宅方位与城市道路网平行，与周边建筑间距符合国家和地方对于住宅通风、日照的要求，住宅卧室、起居室窗地比大于1/7，厨房、卫生间窗地比大于1/10。
2．生活废水、污水分流处理，其纳入市政排水管道，根据宁波市有关污水排放标准环保部门要求进行排放。3．住宅厨房、卫生间排风经管井至相应屋面排出。
4．屋面明露给水管均做保温措施。
5．建筑用材采用节能、无污染的环保建筑用材。
6. 本区域内部垃圾收集方式采用袋装、垃圾箱收集，沿路垃圾箱按30~60米间隔设置，并由专业人士收集至垃圾站。
二、给排水部分
1．给排水方面
（1）节能节水
为充分利用市政水压，三层及三层以下用水由市政管网水压直接供水；四层及以上生活用水则全部由生活变频恒压自动供水设备分区加压供给，充分体现节能原则。屋顶不设生活水箱，避免饮用水二次污染。设计在设备选型时尽量选用低能耗设备，以利于节能。
卫生器具选用节水、静音型。大便器采用6升两档型节水产品。
本工程十二层及十二层以下建筑全面使用太阳能生活热水系统。
（2）噪声防治
设计在设备选型时尽量选用低噪声设备，其次对易振动的水泵等设备等采取隔振处理、设置挠性连接等措施，以减少噪声危害。
生活与消防水泵房设置避开住宅正下方以降低噪音影响。
（3）室内排水为雨、污水分流制，室外排水也为雨、污分流制。生活污、废水经化粪池处理，排入市政污水干管。污水的具体处理方式需待当地环境保护部门拟定环评报告后确定。
（4）地下室生活水箱采用食品级不锈钢板制作，重量轻，耗材少，安装简便，水质卫生清洁。
三、暖通部分
1、可能存在的卫生防疫问题：
住宅内卫生间排风不畅、空气混浊，带菌或至癌物质诱发疾病。
2、针对问题采取的措施：
住宅内卫生间旁设专门的排风竖井，通向主楼屋面。
四、电气部分
1．电磁污染防治
本项目的公用变电所均避开住宅正下方设置。设备均采用全防护免维型干式设备，接地良好。
2. 尽量选用生产过程通过ISO14001认证的厂商设备。
■人防设计专篇
异地建设
■节能设计专篇
一、建筑部分
1．设计依据
1）、《夏热冬冷地区居住建筑节能设计标准》(JGJ134-2010)
2）、浙江省标准《居住建筑节能设计标准》（DB33/1015-2003）
3）、《全国民用建筑工程设计技术措施节能专篇》
4）．浙建设（2007）117号文
5). 公消（2011）65号文《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》
6)、各专业相关的专业规范
2．屋面采用保温隔热处理，并符合国家及浙江省关于住宅的节能设计要求。保温材料用STP板，保温层平均厚度35mm。
3．立面墙体保温隔热处理主要采用保温砂浆的措施，保温平均厚度为30厚，低层住宅部分需做30厚保温砂浆的内保温，窗扇均采用中空玻璃及断热铝合金型材的搭配措施，并符合国家及浙江省关于住宅的节能设计要求。
4．建材采用轻质新型隔墙材料，减少建筑重量及用料。设备选用可靠、高效、节能、低耗产品。
5．给排水设备：采用节能型，洁具采用节水型冲洗配件。
6. 本工程十二层及十二层以下建筑全面使用太阳能生活热水系统。
二、电气部分
1).公共区域吸顶灯、筒灯、吊灯、壁灯等光源采用高效节能灯，荧光灯采用T5节能直管荧光灯（功率因数应达0.9以上，配套电子镇流器或节能型电感镇流器），灯具效率应满足GB50034-2004的要求。
主要场所照度标准和LPD需满足以下要求：起居室、厨房、卫生间-100Lx/7w/m2；卧室-75Lx/7w/m2；餐厅-150Lx/7w/m2；装修门厅-150Lx/7w/m2；前室、走道、楼梯等-75Lx/4.5w/m2；变配电室、发电机房-200Lx/8w/m2；风机房、泵房-100Lx/5w/m2。
2). 空调、生活水泵采用变频控制，排水泵采用水位自动控制。
3).采用低损耗变压器，减少变压损耗；采用带自动控制的无功补偿电容器柜，减少无功损耗；变压器深入负荷中心；变压器低压设置低压联络，低负荷季节可退出部分变压器，减少空载损耗。
4). 前室、楼梯、走道等人流稀少处照明由人体感应开关或双控开关控制，火灾时可强制点亮；公用照明灯具及空调电源由值班人员统一管理。
三、暖通部分
1.地下停车库采用机械排风系统，换气次数为4次/h。汽车库排风设置专门的附壁竖井，
通向主楼屋面。
2.噪声控制：地下汽车库的排风机选用低噪声风机箱，且做好消声隔震措施。
四、给排水部分
1．由生活变频恒压自动供水设备分区加压供给，体现节能原则。屋顶不设生活水箱，避免饮用水二次污染。2．设计在设备选型时尽量选用低能耗设备，以利于节能。
3．卫生器具选用节水、静音型。大便器采用6L两档型节水产品。
4．本工程中式住宅全面使用太阳能生活热水系统。
■无障碍设计专篇
一、设计依据
《无障碍设计规范》 GB 50763-2012
二、道路系统的无障碍设计
1．设计范围包括：小区的人行道，组团路的人行道，宅间小路人行道。
2．小区级道路的人行道纵坡不大于2.5%，在人行步道有台阶处，同时设轮椅坡道和扶手。
3．在人行道设置盲道，盲道位置、走向、性质、标识严格按照规范。
三、公共绿地的无障碍设计
1．设计范围包括：中心绿化区、组团中心绿地、活动场地。
2．各级公共绿地的入口与道路及休息凉亭等设施的平面应平缓防滑，地面有高差时，应及轮椅坡道和扶手。3．在休息座椅旁设轮椅停留位置。
4．公用厕所的入口、通道及厕位、洗手盆等作无障碍设计。
5．绿地内台阶、坡道和其它无障碍设置设有示盲道及标志。
四、高层住宅的无障碍设计
1.设置无障碍入口。
2.每单元设置1部能直达户门的无障碍电梯。
第四章主要技术经济指标
一期技术经济指标
《XXXXXX》概要设计说明书 张三、李四、王五
1．引言 1．1编写目的 在本机票预定系统项目的前一阶段，也就是需求分析阶段中，已经将系统用户对本系统的需求做了详细的阐述，这些用户需求已经在上一阶段中对航空公司、各旅行社及机场的实地调研中获得，并在需求规格说明书中得到详尽得叙述及阐明。 本阶段已在系统的需求分析的基础上，对机票预定系统做概要设计。主要解决了实现该系统需求的程序模块设计问题。包括如何把该系统划分成若干个模块、决定各个模块之间的接口、模块之间传递的信息，以及数据结构、模块结构的设计等。在以下的概要设计报告中将对在本阶段中对系统所做的所有概要设计进行详细的说明。 在下一阶段的详细设计中，程序设计员可参考此概要设计报告，在概要设计对机票预定系统所做的模块结构设计的基础上，对系统进行详细设计。在以后的软件测试以及软件维护阶段也可参考此说明书，以便于了解在概要设计过程中所完成的各模块设计结构，或在修改时找出在本阶段设计的不足或错误。 1．2项目背景 机票预定系统将由两部分组成：置于个旅行社定票点的前台客户程序，以及置于航空公司的数据库服务器。本系统与其他系统的关系如下： 1．3定义 1．3．1 专门术语 SQL SERVER: 系统服务器所使用的数据库管理系统（DBMS）。 SQL: 一种用于访问查询数据库的语言 事务流：数据进入模块后可能有多种路径进行处理。 主键：数据库表中的关键域。值互不相同。 外部主键：数据库表中与其他表主键关联的域。 ROLLBACK: 数据库的错误恢复机制。 1．3．2 缩写
系统：若未特别指出，统指本机票预定系统。 SQL: Structured Query Language（结构化查询语言）。 ATM: Asynchronous Transfer Mode (异步传输模式)。 1．4参考资料 以下列出在概要设计过程中所使用到的有关资料： 1．机票预定系统项目计划任务书浙江航空公司1999/3 2．机票预定系统项目开发计划《**》软件开发小组1999/3 3．需求规格说明书《**》软件开发小组1999/3 4．用户操作手册（初稿）《**》软件开发小组1999/4 5．软件工程及其应用周苏、王文等天津科学技术出版社1992/1 6．软件工程张海藩清华大学出版社1990/11 7．Computer Network A.S.Tanenbaun Prentice Hall 1996/01 文档所采用的标准是参照《软件工程导论》沈美明著的“计算机软件开发文档编写指南”。 2．任务概述 2．1 目标 2．2 运行环境 系统将由两部分程序组成，安装在各旅行社客户机上的客户程序及航空公司内的数据服务器程序。 根据调研得知所有旅行社的计算机配置均在Pentium 133级别以上，客户程序应能够在Pentium 133级别以上, Win NT环境下运行。 2．3 需求概述 浙江航空公司为方便旅客，需开发一个机票预定系统。为便于旅客由旅行社代替航空公司负责为旅客定票，旅行社把预定机票的旅客信息，包括姓名、性别、工作单位、身份证号码、旅行时间、旅行目的地，输入机票预定系统的客户端程序，系统经过查询航空公司内的航班数据服务器后，为旅客安排航班，印出取票通知。旅客在飞机起飞前一天凭取票通知和帐单交款后取票，系统校对无误后即印出机票给旅客。 要求系统能有效、快速、安全、可靠和无误的完成上述操作。并要求客户机的界面要简单明了，易于操作，服务器程序利于维护。 2．4 条件与限制 3．总体设计 3．1 处理流程 下面将使用（结构化设计）面向数据流的方法对机票预定系统的处理流程进行分
（项目名称）详细设计说明书 文件版本 编写日期 发布日期
文件修改记录 修改日期版本号变化状态修改内容修改人 *变化状态：C――创建，A——增加，M——修改，D——删除 文档审批信息 版本号提交人批准人批准日期发布日期备注
目录 1引言 (1) 1.1编写目的 (1) 1.2适用范围 (1) 1.3术语和缩写 (1) 1.4参考资料 (1) 2概述 (1) 2.1系统概述 (1) 2.2系统功能定义 (1) 3总体结构说明 (1) 3.1系统结构 (1) 3.1.1系统内外部关系图 (1) 3.1.2功能模块简要说明 (1) 3.1.3依赖的外部接口 (1) 3.1.4对外提供的接口 (1) 3.2模块程序构件结构图 (1) 4数据模型（Data Model）设计 (2) 4.1逻辑实体模型 (2) 4.1.1实体模型1 (2) 4.1.2实体模型2 (3) 4.2表结构（物理设计） (3) 4.2.1表汇总 (3) 4.2.2表1 (3) 4.2.3表2 (3) 4.3视图列表 (4) 5功能实现说明 (4) 5.1数据流类模块 (4) 5.1.1数据流程图 (4) 5.1.2实现说明 (4) 5.1.3程序设计 (4) 5.2业务处理类模块 (5) 5.2.1Object Model设计 (5)
5.2.2程序设计 (5) 6界面实现说明 (5) 6.1模块1 (5) 6.1.1总体界面结构（业务操作区）说明 (5) 6.1.2功能点1界面结构说明 (5) 6.1.3功能点2界面结构说明 (5) 6.2模块2 (6) 6.2.1总体界面结构（业务操作区）说明 (6) 6.2.2功能点1界面结构说明 (6) 6.2.3功能点2界面结构说明 (6)
産品設計流程實例說明 作者：陳文龍浩漢産品設計股份有限公司 設計開發流程： 由於一般的廠商普遍對於生産品質管制與研發技術相當地重視，加上資訊的快速流通，使得各家同類商品在性能與品質上的差異已逐漸地縮小，雖然工業設計的基本觀念是“Form Follows Function-造形即機能"，但面對市場商品的多元競爭壓力，工業設計更需從另外一些不同的角度去"將市場的競爭與需求轉換成産品的新造形，新趣味以提升具有吸引消費者的附加價值”-扮演著創造新價值的角色(Creating Value)正如臺灣在産品設計上的策略所強調的便是Inn value！ 一個新産品的在設計開發，大概可分爲三個階段即“問題概念化，概念視覺化，設計商品化”。 對企業而言在展開工作時，會將內部各機能別的單位與專業人員整合起來，委外設計時，企業外部的設計公司則會扮演其中某一環節的工作角色以發揮其功能，不論是在企業內進行或以外包的方式展開，各部門，組織間的溝通與相互的專業尊重，將會是執行的重點與關鍵，現以案例-電冰箱的設計流程來加以說明。 Concept Definition 問題概念化： 首先針對將要設計發展的産品作全盤性的瞭解，透過資訊收集與市場調查的方法，去探詢市場上同類産品的競爭態勢，銷售狀況及消費者使用的情形(包括的操作的習慣，使用後的抱怨點與對新功能潛在的需求)還有市面上的流行事物。在分析評估後得加上公司發展策略的考量，以企劃出新産品的整體“概念”！ 這樣的概念通常是以文字格式來作敍述，會將“市場定位”，“目標客層” ，“商品的訴求”，“性能的特色”與“售價定位”作定義式的條列描述 概念的形成的過程是需要資訊，經驗與轉換的能力，亦就是如何將資訊情報轉換産生市場上有意義的創意方向！通常我們會舉行Focus Group群體座談會，針對現有競爭的産品與及將推出市場的設計概念提案，與顧客直接面談，將消費者的需求作瞭解與澄清，並對設計方向提供建議與決策的依據！ 由於網路與資訊系統的快速發展，今天只要有心想去收集市場相關的資訊，對於所有的廠商與設計公司來說，機會成本與資訊的涵蓋面都會是相似地相同的！但由於組成的設計開發團隊，各有其企業文化及産品策略的背景;所形成決策的主管其專長，喜愛與品味也不會相同，再加上每一個設計開發團隊的創意活力不會相當，所以解讀推研出來的概念與方向必然不同！ 這個階段的工作不應該是由某一個部門完全來負責與執行，而不去與其他專業別進行溝通互動;因爲從創意管理的觀點來看，有時小小的相互觸動有可能會透過反饋的作用而擴大效益，轉化成突破性的機會！ 圖1：舉行市場調研，透過Focus Group群體座談會來收集消費者的資訊。
详细设计说明书 当前版本号：1.0 最后更新日期：2011-11-25 作者：员工王 授权人：部门经理
版本记录：
目录 目录 (3) 1引言 (4) 1.1目的 (4) 1.2项目背景 (4) 1.3参考资料 (4) 1.4阅读对象 (4) 1.5术语解释 (4) 2设计概述 (5) 2.1任务 (5) 2.2运行环境概述 (5) 3系统详细设计 (6) 3.1系统总体框架 (6) 3.2功能模块详细设计 (6) 3.3用户界面详细设计 (6) 4存储设计 (7)
1引言 1.1目的 [阐述文档输出：描述本文档对下一环节工作的影响和作用。] 1.2项目背景 [应包括： 项目的委托单位、开发单位和主管部门 该软件系统与其他系统的关系。] 1.3参考资料 [本小节应完整列出此详细设计说明书中其他部分所引用的任何文档。列出有关资料的作者、标题、编号、发表日期、出版单位或资料来源，可包括： 项目经核准的计划任务书、合同或上级机关的批文； 项目开发计划； 需求规格说明书； 概要设计说明书； 测试计划（初稿）； 用户操作手册（初稿）； 文档所引用的资料、采用的标准或规范。] 1.4阅读对象 [概述本文档的读者、用途。] 1.5术语解释 [必须提供全部需求的术语、缩写词及略语的定义，以便对本文档进行适当的解释。]
2设计概述 2.1任务 [说明详细设计的任务及详细设计所要达到的目标。] 2.2运行环境概述 [对本系统所赖于运行的硬件，包括操作系统、数据库系统、中间件、接口软件、可能的性能监控与分析等软件环境的描述，及配置要求。]
3系统详细设计 3.1系统总体框架 包含两个图：系统结构图系统运行框架 数据结构的定义 3.2功能模块详细设计 1.函数申明 ,详细说明函数的功能,参数和返回值 2.伪代码 /流程图 如: (1)短消息列表模块 For (i=0; i<短消息的条数; i++) ｛ 打印输出 ｝ 3.3用户界面详细设计 [规定人机界面的内容、界面风格、调用方式等，包括所谓的表单设计、报表设计和用户需要的打印输出等设计。此部分内容可能比较多。]
1 引言 (3) 1.1 编写目的 (3) 1.2 背景 (3) 1.3 定义 (3) 1.4 参考资料 (3) 2 总体设计 (3) 2.1 简述 (3) 2.2 架构设计 (4) 2.2.1 系统逻辑架构图 (4) 2.2.2 系统物理架构图 (4) 2.2.3 顶层系统包图 (5) 2.2.4 业务类包图 (6) 2.2.5 子系统关系图 (6) 2.3 接口设计 (6) 2.3.1 界面框架设计 (6) 2.3.2 外部接口设计 (7) 3 子系统设计 (7) 3.1 基础信息子系统 (7) 3.1.1 子系统说明 (7) 3.1.2 类图 (8) 3.1.3 类说明 (12) 3.1.4 界面设计 (19) 3.2 我的工作台子系统 (21) 3.2.1 子系统说明 (21) 3.2.2 类图 (22) 3.2.3 类说明 (26) 3.2.4 界面设计 (32) 3.3 工作进展子系统 (33) 3.3.1 子系统说明 (33) 3.3.2 类图 (34) 3.3.3 类说明 (34) 3.3.4 界面设计 (34) 3.4 信息发布子系统 (36) 3.4.1 子系统说明 (36) 3.4.2 类图 (36) 3.4.3 类说明 (37) 3.4.4 界面设计 (38) 3.5 系统管理子系统 (38) 3.5.1 子系统说明 (38) 3.5.2 类图 (39) 3.5.3 类说明 (39) 3.5.4 界面设计 (40) 3.6 个人设置子系统 (41)
3.6.1 子系统说明 (41) 3.6.2 类图 (42) 3.6.3 类说明 (43) 3.6.4 界面设计 (44) 4 约束和假定 (45) 5 系统数据结构设计 (45) 5.1 逻辑结构设计 (45) 5.1.1 角色表（PUBLIC_ROLE） (46) 5.1.2 权限表（PUBLIC_PRIVILEGE） (46) 5.1.3 角色权限表（PUBLIC_ROLEPRIVILEGE） (46) 5.1.4 部门表（PUBLIC_ DEPT） (46) 5.1.5 岗位表（PUBLIC_POST） (47) 5.1.6 员工表（PUBLIC_MEMBER） (47) 5.1.7 工作任务表（WORKPLAN_ TASK） (48) 5.1.8 任务分派表（WORKPLAN_ ALLOTTASK） (48) 5.1.9 工作计划表（WORKPLAN_ PLAN） (48) 5.1.10 计划任务表（WORKPLAN_ PLANTASK） (49) 5.1.11 工作日志表（WORKPLAN_ WORKLOG） (49) 5.1.12 工作汇报表（WORKPLAN_ WORKREPORT） (50) 5.1.13 信息发布表（PUBLIC_ PUBLISHINFO） (50) 5.1.14 收件箱表（PUBLIC_INBOX） (50) 5.1.15 系统操作日志表（PUBLIC_OPERA TELOG） (51) 5.1.16 个人提醒设置表（PUBLIC_EVENTS） (51) 5.1.17 系统表（PUBLIC_SYSTEM） (52) 5.1.18 系统功能模块表（PUBLIC_SYSTEMMODULE） (52) 5.2 物理结构设计 (52) 5.3 数据结构与程序的关系 (52) 6 系统出错处理设计 (52) 6.1 出错信息 (52) 6.2 补救措施 (53) 6.3 系统维护设计 (53)
XX项目 设计规格说明书 (仅供内部使用) 重庆工学院计算机学院 XX年XX月XX日
修改记录
目录 1．引言.................................... 错误!未定义书签。 项目名称.................................... 错误!未定义书签。 编写目的.................................... 错误!未定义书签。 项目背景.................................... 错误!未定义书签。 定义........................................ 错误!未定义书签。 参考资料.................................... 错误!未定义书签。2．任务概述..................................... 错误!未定义书签。 项目总体目标................................ 错误!未定义书签。 需求概述.................................... 错误!未定义书签。 运行环境.................................... 错误!未定义书签。 软件环境............................... 错误!未定义书签。 硬件环境............................... 错误!未定义书签。 开发环境.................................... 错误!未定义书签。 条件与限制.................................. 错误!未定义书签。3．总体设计..................................... 错误!未定义书签。 系统架构.................................... 错误!未定义书签。 处理流程.................................... 错误!未定义书签。4．功能详细设计................................. 错误!未定义书签。 功能1 ...................................... 错误!未定义书签。 功能说明............................... 错误!未定义书签。 功能结构............................... 错误!未定义书签。 类设计................................ 错误!未定义书签。 用户界面设计............................ 错误!未定义书签。 类1 的算法与程序逻辑.................. 错误!未定义书签。 方法1 .............................. 错误!未定义书签。 功能............................ 错误!未定义书签。 输入............................ 错误!未定义书签。
1引言 (2) 编写目的 (2) 背景 (2) 定义 (2) 参考资料 (2) 2程序系统的结构 (2) 3程序1（标识符）设计说明 (2) 程序描述 (3) 功能 (3) 性能 (3) 输人项 (3) 输出项 (3) 算法 (3) 流程逻辑 (3) 接口 (3) 存储分配 (4) 注释设计 (4) 限制条件 (4) 测试计划 (4) 尚未解决的问题 (4) 4程序2（标识符）设计说明 (4)
详细设计说明书 1引言 编写目的 该阶段开发以正式进入软件的实际开发阶段，本阶段完成系统的详细设计并明确系统的数据结构与软件结构。 在软件设计阶段主要是把一个软件需求转化为软件表示的过程，这种表示只是描绘出软件的总的概貌。本详细设计说明书的目的就是进一步细化软件设计阶段得出的软件总体概貌，把它加工成在程序细节上非常接近于源程序的软件表示。 软件开发小组的每一位参与开发成员应该阅读本说明，以清楚产品在技术方面的要求和实现策略，本手册将进行技术评审和技术的可行性检查。 背景 说明： A.软件系统的名称： BS网上商城系统 B.任务提出者： BS电子商务公司 开发者：LEI_SKY软件开发小组 C. 本系统将是一个独立的系统，目前所产生的输出都是独立的 本系统将使用MySql作为数据库的存储系统 定义 A. .B/S（Brower/Server） B. .IIS （Internet Information Server） C. .HTML（Hypertext Markup Language,超文本标记语言） D. .CSS（Cascading Style Sheets,层叠样式表单） E. .JSP（Java Server Pages） 参考资料 相关的文件包括： A. 内部文件《BS网上商城电子商务系统案例研究项目》
XX概要设计说明书
文档修改记录
填写说明 1. 系统结构的定义 本体系对整个软件系统按如下结构方式进行划分：系统子系统模块子模块 其中： （1）“系统子系统”划分属于“系统设计”，在系统设计说明书中予以描述。 （2）“子系统模块”划分属于“概要设计”，在本说明书中予以描述。 （3）“模块子模块”划分属于“详细设计”，在详细设计说明书中予以描述。如果系统相对简单，可以省略“子模块”这一层次。 2. 如果填写了系统设计说明书，则在本说明书中略过“系统子系统”划分的相关内容（即第2章）。 3. 如果系统相对简单，不需要做“系统子系统”划分，这种情况下，取消填写系统设计说明书，只须填写本说明书，直接套用“子系统模块”划分（即第3章）进行“系统模块”划分（把其中“子系统”一词替换为“系统”），并删除本说明书中“系统子系统”划分的相关内容（第2章）。
目录 1. 简介 ................................................................ 错误!未定义书签。 . 背景和目的.................................................... 错误!未定义书签。 . 范围.......................................................... 错误!未定义书签。 . 术语和缩略语.................................................. 错误!未定义书签。 2. 系统总体设计 ........................................................ 错误!未定义书签。 . 任务概述...................................................... 错误!未定义书签。 目标 .................................................... 错误!未定义书签。 需求概述 ................................................ 错误!未定义书签。 . 设计概述...................................................... 错误!未定义书签。 总体约束 ................................................ 错误!未定义书签。 系统外部接口 ............................................ 错误!未定义书签。 设计方案概述 ............................................ 错误!未定义书签。 . 系统架构设计.................................................. 错误!未定义书签。 系统的逻辑架构设计 ...................................... 错误!未定义书签。 系统的物理架构设计 ...................................... 错误!未定义书签。 . 子系统定义.................................................... 错误!未定义书签。 子系统列表 .............................................. 错误!未定义书签。 子系统间关系 ............................................ 错误!未定义书签。 3. 子系统1设计 ........................................................ 错误!未定义书签。 . 任务概述...................................................... 错误!未定义书签。 目标 .................................................... 错误!未定义书签。 需求概述 ................................................ 错误!未定义书签。 . 设计概述...................................................... 错误!未定义书签。 总体约束 ................................................ 错误!未定义书签。 子系统外部接口 .......................................... 错误!未定义书签。 设计方案概述 ............................................ 错误!未定义书签。 . 子系统架构设计................................................ 错误!未定义书签。 . 模块定义...................................................... 错误!未定义书签。
实用文案
修订记录
目录 第一章概述 (5) 1.1.应用模块的目的 (5) 1.2.应用模块总体描述 (5) 1.3.应用模块接口描述 (5) 1.4.假设条件 (5) 第二章设计模式（Design pattern） (6) 第三章类设计 (7) 3.1.分块类图 (8) 3.1.1.<类图1> 8 3.1.2.<类图n> 8 3.2.整体继承关系 (8) 3.3.类描述 (9) 3.3.1.<类名1> Class Description 9 3.3.2.<类名n> Class Description 10 第四章交互图 (12) 4.1.<情景编号1: 情景名称> (12) 4.1.1.交互图 12 4.1.2.例外情况及条件 13 4.2.<情景编号n: 情景名称> (13) 第五章状态图 (14) 5.1.<状态图编号1:状态图名称> (14)
5.2.<状态图编号n:状态图名称> (15) 第六章时序流程图 (16) 第七章用户界面设计说明 (18) 7.1.用户界面关系 (18) 7.2.用户界面具体描述 (18) 7.2.1.<界面编号1:界面名称〉 18 7.2.2.<界面编号N:界面名称〉 19 第八章测试考虑 (20) 第九章附录 (21) 9.1.附录A 代码举例 (21) 9.2.附录B 设计问题 (21) 9.2.1.<设计问题1> 21 9.2.2.<设计问题n> 21
第一章概述 1.1.应用模块的目的 请明确客户建立应用模块的目的。 1.2.应用模块总体描述 描述应用模块的总体功能。 1.3.应用模块接口描述 简要描述本应用模块的公共接口，具体接口会在相应的类中进行具体描述。建议采用列表的方式。 1.4.假设条件 列出在问题领域，项目方案及其它影响系统设计的可能方面内，应当成立的假设条件。包括系统的约束条件和应遵循的标准。
概要设计说明书示例【概要设计说明书(模板)】 概要设计说明书 修订记录 目录 第一章 1.1.1. 2.1. 3.1. 4.第二章 2.1.2.2.2. 3.2. 4.2. 5.2. 6.2. 7.第三章 3.1.3.2.3.3.第四章 4.1.4.2.4.3.第五章 5.1.5.2.5.3.第六章 6.1. 6.2.6.3. 补救措施......................................................... ........................................10系统维护设计......................................................... .. (10) 第一章引言 1.1.编写目的 说明编写这份概要设计说明书的目的，指出预期的读者。 1.2.背景 说明：
a.待开发软件系统的名称； b.列出此项目的任务提出者、开发者、用户以及将运行该软件的站点。 1.3.定义 列出本文件中用到的专门术语的定义和外文首字母组词的原词组。 1.4.参考资料 列出有关的参考文件，如： a.本项目的经核准的计划任务书或合同，上级机关的批文； b.属于本项目的其他已发表文件； c.本文件中各处引用的文件、资料，包括所要用到的软件开发标准。列出 第二章总体设计 2.1.需求规定 说明对本系统的主要的输入输出项目、处理的功能性能要求。 2.2.运行环境 简要地说明对本系统的运行环境（包括硬件环境和支持环境）的规定。 2.3.基本设计概念和处理流程 说明本系统的基本设计概念和处理流程，尽量使用图表的形式。 2.4.结构 用一览表及框图的形式说明本系统的系统元素（各层模块、子程序、公用程序等）的划分，扼要说明每个系统元素的标识符和功能，分层次地给出各元素之间的控制与被控制关系。 2.5.功能需求与程序的关系
XX银行XX项目总体设计说明书 一、总体设计 1．需求规定 说明对本系统的主要的输入输出项目、处理的功能性能要求。 2．运行环境 简要地说明对本系统的运行环境（包括硬件环境和支持环境）的规定。 3．基本设计概念和处理流程 说明本系统的基本设计概念和处理流程，尽量使用图表的形式。 4．结构 用一览表及框图的形式说明本系统的系统元素（各层模块、子程序、公用程序等）的划分，扼要说明每个系统元素的标识符和功能，分层次地给出各元素之间的控制与被控制关系。 5．功能需求与程序的关系 本条用一张如下的矩阵图说明各项功能需求的实现同各块程序的分配关系：
6．人工处理过程 说明在本软件系统的工作过程中不得不包含的人工处理过程（如果有的话）。 7．尚未问决的问题 说明在概要设计过程中尚未解决而设计者认为在系统完成之前必须解决的各个问题。 二、接口设计 1．用户接口 说明将向用户提供的命令和它们的语法结构，以及软件的回答信息。 2．外部接口 说明本系统同外界的所有接口的安排包括软件与硬件之间的接口、本系统与各支持软件之间的接口关系。 3．内部接口 说明本系统之内的各个系统元素之间的接口的安排。
三、运行设计 1．运行模块组合 说明对系统施加不同的外界运行控制时所引起的各种不同的运行模块组合，说明每种运行所历经的内部模块和支持软件。 2．运行控制 说明每一种外界的运行控制的方式方法和操作步骤。3．运行时间 说明每种运行模块组合将占用各种资源的时间。 四、系统数据结构设计 1．逻辑结构设计要点 给出本系统内所使用的每个数据结构的名称、标识符以及它们之中每个数据项、记录、文卷和系的标识、定义、长度及它们之间的层次的或表格的相互关系。 2．物理结构设计要点 给出本系统内所使用的每个数据结构中的每个数据项的存储要求，访问方法、存取单位、存取的物理关系（索引、设备、存储区域）、设计考虑和保密条件。 3．数据结构与程序的关系 说明各个数据结构与访问这些数据结构的形式:
详细设计说明书 1.引言 1.1编写目的 本详细设计说明书是针对网络信息体系结构的课程作业而编写。目的是对该项目进行详细设计，在概要设计的基础上进一步明确系统结构，详细地介绍系统的各个模块，为进行后面的实现和测试作准备。本详细设计说明书的预期读者为本项目小组的成员以及对该系统感兴趣，在以后想对系统进行扩展和维护的人员。 2. 系统的结构 ●ui：系统界面部分，负责接受用户输入，显示系统输出，负责其他模块功能的协调调用， 并含有站内搜索功能，即在用户指定的已打开的ftp站点中搜索用户需要的资源。ui 部分调用common部分的功能读取xml文件中保存的界面元素属性信息，用户最近访问过的10个ftp信息，用户选择的下载的ftp内容列表及其他需要通过xml文件保存的信息。 ●client：实现ftp客户端的功能，ftp连接，ftp上传及下载：上传或下载用户指定的
资源，并返回相应的信息。 ●search:资源实时检索部分，根据用户输入的资源名称关键字，资源类型和选择的检索 方式检索用户需要的资源，并验证资源的可用性，返回可用资源及其大小，速度等相关信息。 ●preview：资源预览部分，显示用户选择的资源的部分内容，以使用户决定是否需要该 资源。preview部分调用common部分读取属性文件的内容亦显示预览资源内容的显示格式。 3．模块1（ui）设计说明 3.1模块描述 实现用户界面的包，含有11个文件51个类，是本系统中最复杂的代码。 3.2功能 负责接受用户输入，显示系统输出，其他模块功能的协调调用，并含有站内搜索功能，即在用户指定的已打开的ftp站点中搜索用户需要的资源。 3.3交互的模块 client，search，preview，common。 3.4 模块设计 该模块中的主要文件，文件中包含的主要类及其功能和与其它包的交互如下： ●MainFrame.java：MainFrame是含有主函数的类，也是lyra客户端开始执行的类， 它先后进行资源的初始化，显示主界面等工作，根据屏幕大小设置界面大小，设置界面的观感。 ●FtpFrame_AboutBox.java:显示关于窗口的类，当用户点击帮助菜单中的关于菜单 项时会弹出关于对话框。 ●Tools.java：FileTools是文件操作辅助类，可以实现文件的递归删除等。 ●XMLController.java: JDOMTes是操作xml文件的类，用JDOM来操作xml文件， 实现的功能有： （1）保存ftp服务器的文件列表（站内搜索时使用），递归的从ftp服务器读取列表，并存入一个xml文件中（文件的命名方法是：ip+用户名.xml）;以目录树的形式保存。 （2）根据文件名在文件中查找文件，站内搜索时使用。 （3）保存ftp服务器的信息：ip，端口（默认端口21不保存），用户名（默认anonymous 不保存），密码，最多存10个；存在resource\settings\ serversinfor.xml文件中。 （4）读取已存储的ftp服务器信息。 （5）从type.xml读取搜索的类型。 ●Constants.java:放置系统运行时使用的一些常量，initcontent（）函数对所有常量 进行初始化，这个函数在MainFrame中被调用一次。iconHashMap是hash表，用于存放文件的系统图标。 ●CustomizedController.java：包含自定义的控件类，java中的控件可能不能满足需求， 需要自己定义某些属性。这些控件会在创建界面时使用。其中含有的类有： （1）CustomizedJTable 是表格类，设置表格的某些属性，如字体等。 （2）CustomizedTableCellRenderer是表格单元格绘制器类，主要用于显示文件的系统图标，和文件名。 （3）LeftPanel类的父类是JTabbedPane，用户显示主窗口左边的面板。 （4）RightPanel类的父类是JPanel，用户显示右边的主题部分，包括右上边的搜索及服务
＜网上书店＞ 概要设计说明书 作者：XXXXXXXXXXX 完成日期：XXXX年4月XX日签收人：XXXXXX 签收日期：XXXX年X月XX日修改情况记录：
目录 1 引言 (1) 1.1 编写目的 (1) 1.2 范围 (1) 1.3 定义 (1) 1.4 参考资料 (2) 2 总体设计 (2) 2.1 需求规定 (2) 2.2 运行环境 (3) 2.3 基本设计概念和处理流程 (3) 2.4 结构 (4) 2.5 功能需求与程序的关系 (8) 2.6 人工处理过程 (9) 2.7 尚未解决的问题 (9) 3 接口设计 (10) 3.1 用户接口 (10) 3.2 外部接口 (10) 3.3 内部接口 (10) 4 运行设计 (10) 4.1 运行模块组合 (10) 4.2 运行控制 (10) 4.3 运行时间 (11) 5 系统数据结构设计 (11) 5.1 逻辑结构设计要点 (11) 5.2 物理结构设计要点 (11) 6 系统出错处理设计 (12) 6.1 出错信息 (12) 6.2 补救措施 (12) 6.3 系统维护设计 (12) 7 阶段小结 (12)
1 引言 1.1 编写目的 服务于书店的网络化运营，管理用户购买以及其它服务、管理各类图书信息以及图书销售中的各个环节，最终用户为使用本网上书店的各类用户以及网上书店的系统管理人员和维护人员。 1.2 范围 说明： a．待开发的软件系统的名称：XXXX网上书店 b．任务提出者：刘俊铖、马俊 开发者：马俊、张倩、刘俊铖、张瑞鑫、唐志军、冯庆丰 用户：欲使自己书店网络化运营的各类书店。 使用本软件的单位：待定 1.3 定义 UML：Unified Modeling Language , 统一建模语言。 类图（class diagram）：表述系统中各个对象的类型及其间存在的各种静态关系。静态关系包括关联和子类型两种。 交互图（interactive diagram）：是表述各组对象如何依某种行为进行协作的模型。包括顺序图和协作图。 可修改性：容许对系统进行修改而不增加原系统的复杂性。 有效性：软件系统能有效地利用计算机的时间资源与空间资源的能力。 可靠性：能够防止因概念、设计和结构等方面的不完善造成的软件系统 失效，具有挽回因操作不当造成软件系统失效的能力。
XXX有限公司 XX项目 总体架构设计说明书
总体架构设计说明书文档修订记录 *变化状态：A——增加，M——修改，D——删除
目录 1引言 (5) 1.1目的 (5) 1.2读者对象 (5) 1.3引用文件 (5) 1.4术语表 (5) 2相关框架介绍 (5) 2.1XX框架简介 (5) 2.2XX框架简介 (5) 3系统架构 (6) 4总体设计 (6) 4.1约定 (6) 4.2设计原则 (6) 4.3设计实现 (6) 4.4构件实现 (6) 4.5通用业务处理 (7) 4.6配置文件 (7) 4.7辅助工具介绍 (7)
1引言 1.1目的 [在此对文档的目的进行说明。] 1.2读者对象 [在此对预期读者的角色进行罗列说明。] 1.3引用文件 ?[《XXXXXXXX》文件编号：XXXX_XXX_XXX] ?[《XXXXXXXX》文件编号：XXXX _XXX_XXX] 1.4术语表 2相关框架介绍 [对项目中使用到的框架进行介绍。] 2.1X X框架简介 [在此进行相关框架的产生背景、主要解决的问题、为什么要在项目中引入此框架进行介绍。] 2.2X X框架简介 [在此进行相关框架的产生背景、主要解决的问题、为什么要在项目中引入此框架进行介绍。]
3系统架构 [在此结合架构图概括的描述系统整体结构，特别注意接口的表述。] 4总体设计 4.1约定 4.1.1X X约定 [在此对设计过程中要遵循的约定进行说明。] 4.1.2X X约定 [在此对设计过程中要遵循的约定进行说明。] 4.2设计原则 4.2.1X X设计原则 [在此对设计过程中要遵循的原则进行说明。] 4.2.2X X设计原则 [在此对设计过程中要遵循的原则进行说明。] 4.3设计实现 4.3.1X X设计实现 [在此对设计思路进行详细说明，确保软件设计师和软件开发工程师能够读懂。] 4.3.2X X设计实现 [在此对设计思路进行详细说明，确保软件设计师和软件开发工程师能够读懂。] 4.4构件实现 [我们通常会把在一个或多个项目中用到的界面元素或功能抽象为控件或组件，以达到代码和外观重用的目的。]
书山有路勤为径；学海无涯苦作舟 产品设计流程实例说明 设计开发流程：由于一般的厂商普遍对于生产品质管制与研发技术相当地重视，加上信息的快速流通，使得各家同类商品在性能与品质上的 差异已逐渐地缩小，虽然工业设计的基本观念是“Form Follows Function-造形即机能”，但面对市场商品的多元竞争压力，工业设计更需 从另外一些不同的角度去”将市场的竞争与需求转换成产品的新造形，新 趣味以提升具有吸引消费者的附加价值”-扮演着创造新价值的角色(Creating Value)正如台湾在产品设计上的策略所强调的便是Innovalue！一个新产品的在设计开发，大概可分为三个阶段即“问题概 念化，概念可视化，设计商品化”。对企业而言在展开工作时，会将内部 各机能别的单位与专业人员整合起来，委外设计时，企业外部的设计公司 则会扮演其中某一环节的工作角色以发挥其功能，不论是在企业内进行或 以外包的方式展开，各部门，组织间的沟通与相互的专业尊重，将会是执 行的重点与关键，现以案例-电冰箱的设计流程来加以说明。 Concept Definition 问题概念化：首先针对将要设计发展的产品作 全盘性的了解，透过信息收集与市场调查的方法，去探询市场上同类产品 的竞争态势，销售状况及消费者使用的情形(包括的操作的习惯，使用后 的抱怨点与对新功能潜在的需求)还有市面上的流行事物。在分析评估后 得加上公司发展策略的考量，以企划出新产品的整体“概念”！这样的 概念通常是以文字格式来作叙述，会将“市场定位”，“目标客层”，“商 品的诉求”，“性能的特色”与“售价定位”作定义式的条列描述概念的 形成的过程是需要信息，经验与转换的能力，亦就是如何将信息情报转换 产生市场上有意义的创意方向！通常我们会举行Focus Group群体座谈会， 专注下一代成长，为了孩子
中国广东核电集团 CHINA GUANGDONG NUCLEAR POWER GROUP 记录文件 项目编号 项目名称 CGN-IT-C3-A01-01 软件项目章程 版本编写审核审定批准生效时间A/0 注：如无受控文件标识（蓝色印章）则为非有效版本，以受控文件规定为准。
修改记录页
为具体内容，或删除。文件提交时不得再含有这些内容。】
目录 1 引言 (5) 1.1 编写目的 (5) 1.2 背景 (5) 1.3 术语与缩写解释 (5) 1.4 参考资料 (5) 2 模块命名规则 (6) 3 程序系统的组织结构 (6) 3.1 子系统划分 (6) 3.2 模块划分 (6) 3.3 程序与功能需求、系统模块间的关系 (6) 4 程序1（标识符）设计说明 (6) 4.1 程序描述 (7) 4.2 功能 (7) 4.3 性能 (7) 4.4 输人项 (7) 4.5 输出项 (7) 4.6 算法 (8) 4.7 流程逻辑 (8) 4.8 接口 (8) 4.9 存储分配 (8) 4.10 注释设计 (8) 4.11 限制条件 (9) 4.12 尚未解决的问题 (9) 5 程序2（标识符）设计说明 (9)
1引言 1.1编写目的 【给出项目详细设计说明书的编写目的，同时指明读者对象。】 1.2背景 【说明： a．待开发软件系统的名称； b.本项目的任务提出者、开发者、用户和运行该程序系统的计算中心。】 1.3术语与缩写解释 【列出本文件中用到的专门术语的定义和外文首字母缩写的原词组。】 1.4参考资料 【提示：可包括：（1）本项目经核准的计划任务书、需求规格说明书、合同、项目设计概要说明书或上级机关的批文；（2）本文档所引用的资料、规范等，列出这些资料的作者、标题、编号、发表日期、出版单位或资料来源。】
概要设计的写法 做软件到一定层次了，就要考虑到设计了，设计了很久，就是不系统，系统的设计需要一个记录，记录就用文档，那么对项目所有包括技术上的设计都记录下来，我们就可以理解为软件的概要设计了。在需求明确、准备开始编码之前，要做概要设计，而详细设计可能大部分公司没有做，有做的也大部分是和编码同步进行，或者在编码之后。因此，对大部分的公司来说，概要设计文档是唯一的设计文档，对后面的开发、测试、实施、维护工作起到关键性的影响。 概要设计写什么？概要设计怎么做？如何判断设计的模块是完 整的？为什么说设计阶段过于重视业务流程是个误区？以需 求分析文档还是以概要设计文档来评估开发工作量、指导开发计划 准确？结构化好还是面向对象好？以上问题的答案请在文章 中找。 二、概要设计的目的? 将软件系统需求转换为未来系统的设计；逐步开发强壮的系统构 架；使设计适合于实施环境，为提高性能而进行设计；结构 应该被分解为模块和库。 三、概要设计的任务? 制定规范：代码体系、接口规约、命名规则。这是项目小组今后共 同作战的基础，有了开发规范和程序模块之间和项目成员彼此之间 的接口规则、方式方法，大家就有了共同的工作语言、共同的工作 平台，使整个软件开发工作可以协调有序地进行。总体结构设 计：功能（加工）－>模块：每个功能用那些模块实现，保证每 个功能都有相应的模块来实现；模块层次结构：某个角度的软件 框架视图；模块间的调用关系：模块间的接口的总体描述；模 块间的接口：传递的信息及其结构；处理方式设计：满足功能 和性能的算法用户界面设计；数据结构设计：详细的数 据结构：表、索引、文件；算法相关逻辑数据结构及其操作；上 述操作的程序模块说明（在前台？在后台？用视图？用过程？······）接口控制表的数据结构和使用规则其他性能设计。 四、概要设计写什么?
