电动机连续控制线路图

电动机控制线路图1手动正转控制利用铁壳开关或胶盖瓷底刀开关的控制线路如图1所示。

在一般工厂中使用的三相电风扇及砂轮机等设备常采用这种控制线路。

图中QS-FU表示铁壳开关(或胶盖瓷底刀开关)。

当合上铁壳开关，电动机就能转动，从而带动生产机械旋转。

拉闸后，熔断器就脱离电源，以保证安全。

2.采用转换开关的控制转换开关控制线路如图2所示。

图中QS为转换开关，也叫组合开关。

它的作用是引入电源或控制小容量电动机的启动和停止。

图2采用转换开关的控制机床电气控制中常用的转换开关有HZ10系列。

这种转换开关有3副静触片，每一触片的一端固定在绝缘垫板上，另一端伸出盒外，并附有接线柱，以便和电源、用电设备相接。

3个动触片装至绝缘垫板上，垫板套在附有手柄的绝缘杆上。

手柄能向任一方向每次转动90°，并带动3个动触片分别与3副静触片同时通断。

3.用倒顺开关的正反转控制常用的倒顺开关有HZ3-132型和QX1-13M/4．5型，其控制线路如图3所示。

图3用倒顺开关的正反转控制倒顺开关有6个接线柱，L1、L2和L3分别接三相电源，D1、D2和D3分别接电动机。

倒顺开关的手柄有3个位置：当手柄处于停止位置时，开关的两组动触片都不与静触片接触，所以电路不通，电动机不转；当手柄拨到正转位置时，A、B、C、F触点闭合，电动机接通电源正向运转；当电动机需向反方向运转时，可把倒顺开关手柄拨到反转位置上，这时A、B、D、E触片接通，电动机换相反转。

在使用过程中电动机处于正转状态时欲使它反转，必须先把手柄拨至停转位置，使它停转，然后再把手柄拨至反转位置，使它反转。

倒顺开关一般适用于4．5kW以下的电动机控制线路。

4.具有自锁的正转控制具有自锁的正转控制线路如图4所示。

当启动电动机时合上电源开关QS，按下启动按钮SB1，接触器KM线圈获电，KM主触点闭合，使电动机M运转；松开SB1，由于接触器KM常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。

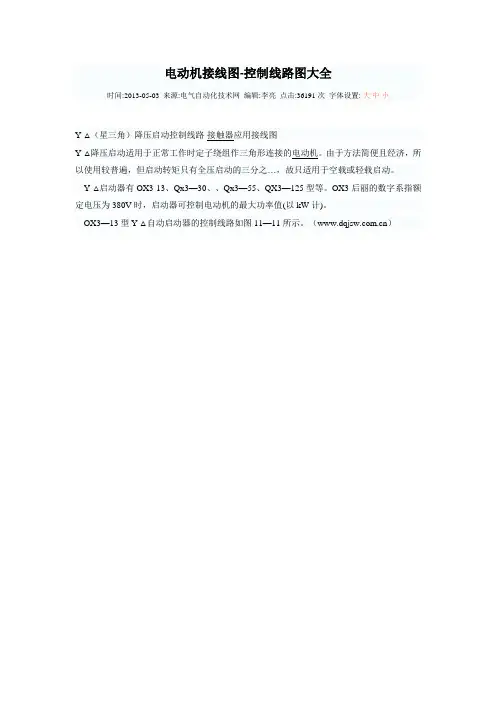

电动机接线图-控制线路图大全时间:2013-05-03 来源:电气自动化技术网编辑:李亮点击:36191次字体设置: 大中小Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。

由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。

Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。

OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。

OX3—13型Y-△自动启动器的控制线路如图11—11所示。

（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I 星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y —△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制Y —△降压起动控制线路图2.19 （a ）为按钮、接触器控制Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下SB2 ，KM2 断电、KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制Y —△降压起动控制线路图2.19 （b ）为时间继电器自动控制Y —△降压起动控制线路，电路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，电动机星形起动，同时KT 也得电，经延时后时间继电器KT 常闭触头打开，使得KM2 断电，常开触头闭合，使得KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

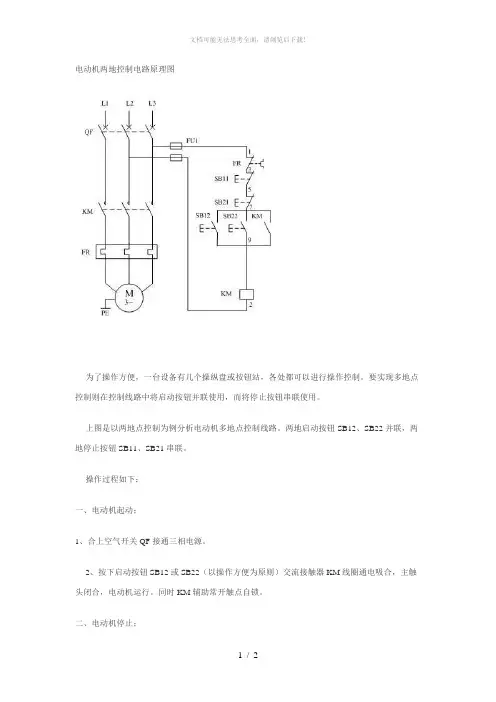

电动机两地控制电路原理图
为了操作方便，一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。

要实现多地点控制则在控制线路中将启动按钮并联使用，而将停止按钮串联使用。

上图是以两地点控制为例分析电动机多地点控制线路。

两地启动按钮SB12、SB22并联，两地停止按钮SB11、SB21串联。

操作过程如下：
一、电动机起动；
1、合上空气开关QF接通三相电源。

2、按下启动按钮SB12或SB22（以操作方便为原则）交流接触器KM线圈通电吸合，主触头闭合，电动机运行。

同时KM辅助常开触点自锁。

二、电动机停止；
1、按下停止按钮SB11或SB21（以方便操作为原则）接触器KM线圈失电，KM的触点全部释放，电动机停止。

三、电动机的过载保护由热继电器FR完成。

电动机两地控制接线示意图。

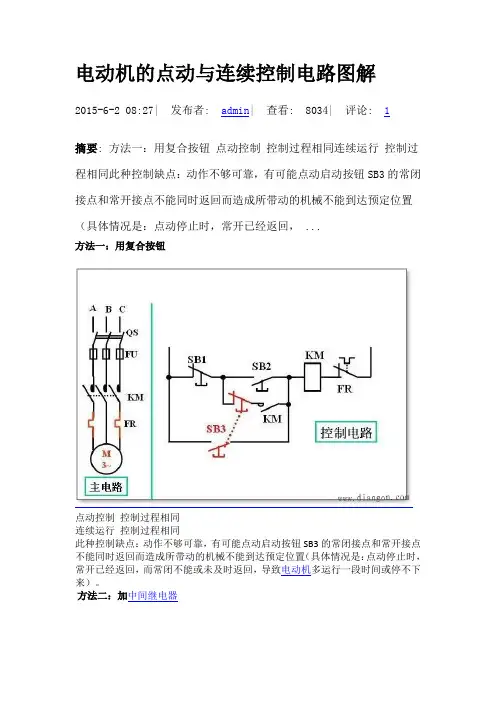

电动机的点动与连续控制电路图解
2015-6-2 08:27| 发布者: admin| 查看: 8034| 评论: 1
摘要: 方法一：用复合按钮点动控制控制过程相同连续运行控制过程相同此种控制缺点：动作不够可靠，有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置（具体情况是：点动停止时，常开已经返回， ...
方法一：用复合按钮
点动控制控制过程相同
连续运行控制过程相同
此种控制缺点：动作不够可靠，有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置（具体情况是：点动停止时，常开已经返回，而常闭不能或未及时返回，导致电动机多运行一段时间或停不下来）。

方法二：加中间继电器
连续运行控制过程相同
SB：点动启动
SB2：连续运行启动
SB1：停止
此种控制方式，用合闸中间继电器常开接点与点动启动按钮SB并联，较好地避免了方法一的缺陷，点动控制和连续运行相对独立。

电机启动常见方法电机启动常见方法 (1)1、定时自动循环控制电路 (2)2、顺序控制电路(范例） (3)3、电动机顺序控制电路 (4)4、异步电动机可逆控制电路（范例) (5)5、双重连锁可逆控制电路 (6)6、限位开关控制自动往复电路（1) (7)7、限位开关控制自动往复电路(2) (8)8、星形—三角形起动控制电路 (9)9、自耦变压器减压起动起动控制电路 (11)10、时间原则能耗制动控制电路 (13)11、电动机电容制动制动控制电路 (15)12、4/2极双速电动机起动电路 (16)13、4/2极双速电动机起动电路(2) (17)14、CW6140普通车床控制电路 (18)1、定时自动循环控制电路说明：(技师一)1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控制；正转维持时间为20秒钟，反转维持时间为40秒钟。

2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。

3、简述电路工作原理.注：时间继电器的延时时间不得小于15秒,时间调整应从长向短调。

定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。

按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。

同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。

当正转维持时间结束后，断电延时断开的动合触点KT1断开，KM1释放，电动机正转停止。

KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转。

同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始)。
