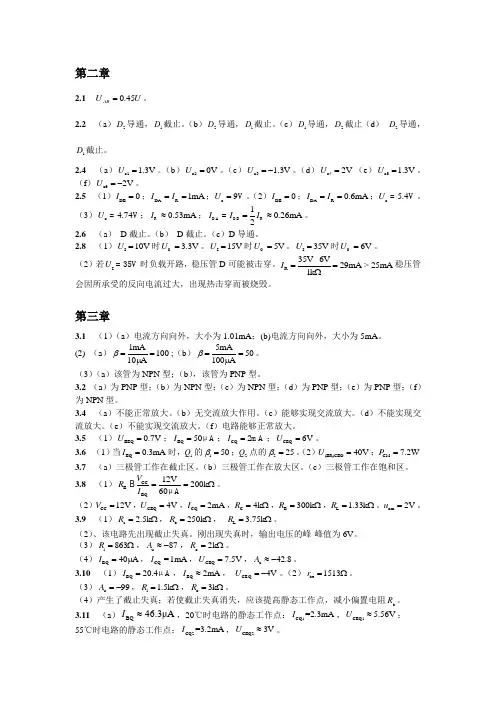

第二章2.1 U U AB 45.0=。
2.2 （a ）2D 导通，1D 截止。
（b ）2D 导通，1D 截止。
（c ）1D 导通，2D 截止（d ） 2D 导通，1D 截止。
2.4 （a ） 1.3V U =o1。
（b ）0V U =o2。
（c ） 1.3V U =-o3。
（d ）2V U =o4（e ） 1.3V U =o5。
（f ）2V U =-o6。
2.5 （1）DB 0I =；DA R 1mA I I ==；9U =o V 。
（2）DB 0I =；DA R 0.6mA I I ==； 5.4U o =V 。
（3） 4.74U o =V ；0.53mA I ≈R ；10.26mA 2I I I =≈D A D B R =。
2.6 （a ） D 截止。
（b ） D 截止。
（c ）D 导通。
2.8 （1）10V U =I 时3.3V U =O 。
15V U =I 时5V U =O 。
35V U =I 时6V U =O 。
（2）若U I =35V 时负载开路，稳压管D 可能被击穿。
R 35V -6V29mA >25mA 1k I ==Ω稳压管会因所承受的反向电流过大，出现热击穿而被烧毁。
第三章3.1 （1）（a ）电流方向向外，大小为1.01mA ；(b)电流方向向外，大小为5mA 。
(2) （a ）1mA 10010A β==μ;（b ）5mA50100Aβ==μ。
（3）（a ）该管为NPN 型；（b ），该管为PNP 型。
3.2 （a ）为PNP 型；（b ）为NPN 型；（c ）为NPN 型；（d ）为PNP 型；（e ）为PNP 型；（f ）为NPN 型。
3.4 （a ）不能正常放大。
（b ）无交流放大作用。
（c ）能够实现交流放大。
（d ）不能实现交流放大。
（e ）不能实现交流放大。
（f ）电路能够正常放大。
3.5 （1）BEQ 0.7V U =；BQ 50I =μA ；CQ I =2m A ；CEQ 6V U =。
问题⼀：“反馈深度”扫盲篇：反馈深度是在负反馈的条件下来讨论的：负问题⼀：“反馈深度”扫盲篇：反馈深度是在负反馈的条件下来讨论的：负反馈的增益Af=A/(1+AF).其中(1+AF)称为反馈深度。
反馈深度可以分为以下⼏种情况：（1）当(1+AF)远⼤于1时，此时的反馈就叫深度负反馈，此时的负反馈增益等于1/F。
分压式共基极偏置放⼤电路就是⼀个深度负反馈放⼤电路（2）当(1+AF)等于1时，则表明反馈效果为零。
（3）当(1+AF)远⼩于1时，表明放⼤器的净输⼊量增⼤，放⼤倍数升⾼，这种反馈称为正反馈。
多⽤于振荡器。
（4）当(1+AF)等于0时，则表明闭环增益为⽆穷⼤，此时的放⼤器⽆输⼊量，也有输出量，放⼤器处于“⾃激振荡”状态，严重时放⼤电路不能正常⼯作，必须消除。
对于负反馈放⼤电路,反馈深度愈⼤,对放⼤电路性能改善就愈明显，但是，反馈深度过⼤将引起放⼤电路产⽣⾃激振荡。
--能说明为什么吗？反馈深度对放⼤器性能的影响：负反馈对放⼤器性能的改善均与反馈深度（1+AF）有关：1）可以稳定信号的放⼤倍数：（开环电压放⼤倍数和闭环电压放⼤倍数）放⼤倍数的稳定性提⾼了（1+AF）倍--------怎样理解？你是否说清楚了？与同学讨论看同学是否理解你所说的。
2）对输⼊电阻和输出电阻的影响：a、对输⼊电阻的影响：串联反馈可提⾼放⼤器的输⼊电阻，并联反馈可减⼩放⼤器的输⼊电阻，提⾼和减⼩的倍数都是（1+AF）。
b、对输出电阻的影响：电压反馈可减少放⼤器的输出电阻，电流反馈可提⾼放⼤器的输出电阻，减⼩和提⾼的倍数都是（1+AF）。
--你⾃⼰是否理解呢？问题⼆：⾃激振荡的产⽣原因及其消除办法：如果输⼊为零，输出端仍有⼀定频率和幅度的波形输出，这种情况下，有可能是因为⼀级放⼤的电阻过⼤产⽣了噪声，也有可能是电路产⽣了⾃激振荡。
产⽣⾃激振荡的原因是放⼤电路中存在多级RC回路，因此，放⼤倍数和信号的相位移将随频率⽽变化。
当变化满⾜：1、幅度平衡条件AF=12、相位平衡条件φA+φB=±2nπ此时负反馈变为正反馈，产⽣⾃激振荡，放⼤电路⼯作不稳定。

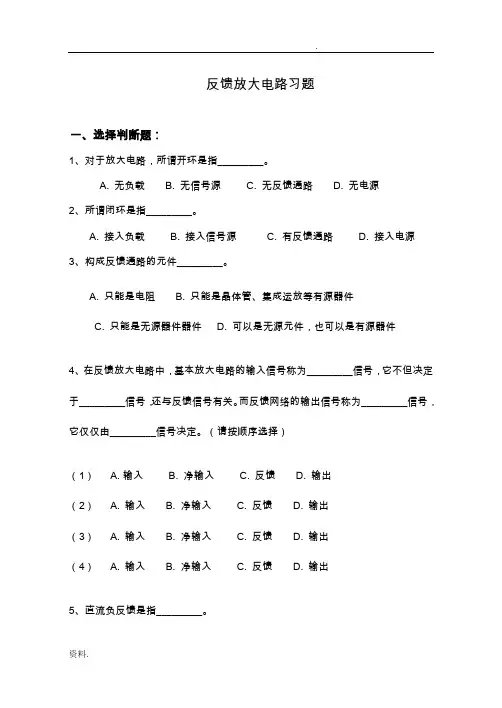

第七章反馈放大电路习题一、选择判断题：1、对于放大电路，所谓开环是指_________。
A. 无负载B. 无信号源C. 无反馈通路D. 无电源2、所谓闭环是指_________。
A. 接入负载B. 接入信号源C. 有反馈通路D. 接入电源3、构成反馈通路的元件_________。
A. 只能是电阻B. 只能是晶体管、集成运放等有源器件C. 只能是无源器件器件D. 可以是无源元件，也可以是有源器件4、在反馈放大电路中，基本放大电路的输入信号称为_________信号，它不但决定于_________信号，还与反馈信号有关。
而反馈网络的输出信号称为_________信号，它仅仅由_________信号决定。
（请按顺序选择）（1） A. 输入 B. 净输入 C. 反馈 D. 输出（2） A. 输入 B. 净输入 C. 反馈 D. 输出（3） A. 输入 B. 净输入 C. 反馈 D. 输出（4） A. 输入 B. 净输入 C. 反馈 D. 输出5、直流负反馈是指_________。
A. 只存在于直接耦合电路中的负反馈B. 直流通路中的负反馈C. 放大直流信号时才有的负反馈D. 只存在于阻容耦合电路中的负反馈6、交流负反馈是指_________。
A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C. 放大正弦信号时才有的负反馈D. 变压器耦合电路中的反馈7、在放大电路中，为了稳定静态工作点，可以引入_________。
A. 交流负反馈和直流负反馈B. 直流负反馈C. 交流负反馈D. 交流正反馈8、在放大电路的输入量保持不变的情况下，若引入反馈后_________，则说明引入的反馈是负反馈。
A. 输出量增大B. 净输入量增大C. 净输入量减小D. 反馈量增加9、在反馈放大电路中，如果反馈信号和输出电压成正比，称为_________反馈。
A. 电流B. 串联C. 电压D. 并联10、在反馈放大电路中，如果反馈信号和输出电流成正比，称为_________反馈。
反馈放大电路习题一、选择判断题：1、对于放大电路，所谓开环是指_________。
A. 无负载B. 无信号源C. 无反馈通路D. 无电源2、所谓闭环是指_________。
A. 接入负载B. 接入信号源C. 有反馈通路D. 接入电源3、构成反馈通路的元件_________。
A. 只能是电阻B. 只能是晶体管、集成运放等有源器件C. 只能是无源器件器件D. 可以是无源元件，也可以是有源器件4、在反馈放大电路中，基本放大电路的输入信号称为_________信号，它不但决定于_________信号，还与反馈信号有关。
而反馈网络的输出信号称为_________信号，它仅仅由_________信号决定。
（请按顺序选择）（1） A. 输入 B. 净输入 C. 反馈 D. 输出（2） A. 输入 B. 净输入 C. 反馈 D. 输出（3） A. 输入 B. 净输入 C. 反馈 D. 输出（4） A. 输入 B. 净输入 C. 反馈 D. 输出5、直流负反馈是指_________。
A. 只存在于直接耦合电路中的负反馈B. 直流通路中的负反馈C. 放大直流信号时才有的负反馈D. 只存在于阻容耦合电路中的负反馈6、交流负反馈是指_________。
A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C. 放大正弦信号时才有的负反馈D. 变压器耦合电路中的反馈7、在放大电路中，为了稳定静态工作点，可以引入_________。
A. 交流负反馈和直流负反馈B. 直流负反馈C. 交流负反馈D. 交流正反馈8、在放大电路的输入量保持不变的情况下，若引入反馈后_________，则说明引入的反馈是负反馈。
A. 输出量增大B. 净输入量增大C. 净输入量减小D. 反馈量增加9、在反馈放大电路中，如果反馈信号和输出电压成正比，称为_________反馈。
A. 电流B. 串联C. 电压D. 并联10、在反馈放大电路中，如果反馈信号和输出电流成正比，称为_________反馈。
