电缆工艺流程图

电力电缆生产工艺流程图仅供学习与交流，如有侵权请联系网站删除谢谢2电力电缆制作工艺流程示意图1非铠装型低压电力电缆2铠装型低压电力电缆单线-------- ►检验导电线芯—直流由阳试F 1--- 内衬层 ------ V -----------绝缘电阻试—亠成缆绞合、—绝缘挤出——■钢带铠装_LN 挤包外护套I J 电缆标识_ 1出厂电压试成品包装复绕出厂检单线 检验导电线芯直流电阻试I绝缘电阻试验缆芯绞合、句（带及埴绝缘挤出挤包外护套仅供学习与交流，如有侵权请联系网站删除 谢谢33低压变频电力电缆4耐火非铠装电力电缆出厂电压试验—------ ►复绕出厂检—---> —成品包装——5耐火铠装电力电缆检验 ------- T 绞制导F 直流电阻试验 ________________________1 绕包耐火层内衬层 ---- __绝缘线芯成缆、填充、包带 --- 挤包绝缘层铠装层 _______ ~~丨挤包外护套_~T 出厂电压试验j T 复绕出厂检验成品包装单线 检验导电线芯 直流电阻试总屏蔽层绝缘电阻试 成纟缆绞合、绝缘挤出挤包外护套 电缆标识检验挤包外: :户套F --*绕包耐 甘火层挤包绝缘层绞制导直流电阻试验 绝缘线芯成缆、填充、包带6高压非铠装电力电缆单线--------1检验* 导电线芯■ 直流电阳试* 挤包外护套—4--------成缆绞合、------1 --------[__金属屏蔽—4 -------内外屏绝缘三戻共电缆标识I ■丨出厂电压试I ■丨复绕出厂检I \ 成品包装7高压铠装电力电缆复绕出厂检挤包外护套电缆标识铠装层出厂电压试成品包装仅供学习与交流，如有侵权请联系网站删除谢谢4。

电缆敷设施工合同电缆敷设施工工艺1、适应范围低压动力电缆、限制电缆、通信电缆和光缆的敷设施工.2、施工流程施工流程图3、工艺流程说明及主要质量限制要点4、施工准备〔1〕技术准备：施工图纸、电缆清册、电缆合格文件、现场检验记录.〔2〕现场布置：电缆通道畅通,排水良好；电缆支架、桥架的防贝脚内容电缆敷设施工合同腐层应完整,间距应符合设计规定；屏柜及端子箱已按装结束；敷设现场布置.〔3〕人员组织：技术负责人,安装负责人,平安负责人,安装人员.〔4〕机具及材料：吊车、汽车、放线架、吊装机具〔包括与电缆盘重量和宽度相配合的钢棒,电缆捆扎材料、打印好的电缆牌等.应按设计和实际路径算每根电缆的长度,合理安排每盘电贝脚内容电缆敷设施工合同5、 电缆布置设计〔1〕 电缆的排列应符合以下要求:1） 电力电缆和限制电缆不应配置在同一层支架上.2） 上下压电力电缆,强电、弱电限制电缆应按顺序分层配置,般情况宜由上而下配置.3） 并列敷设的电力电缆.其相互间的净距应符合设计要求. 4） 限制电缆在普通支架上,不宜超过1层;桥架上不宜超过层. 5） 交流三芯电力电缆,在普通支吊架上不宜超过层；桥架上不宜超过2层.（2） 编制电缆敷设顺序表〔或排列布置图〕,作为电缆敷设和布置的依据.电缆敷设顺序表应包含：电缆的敷设顺序号,电缆的设计编号,电缆敷设的起点、终点,电缆的型号规格,电缆的长度.（3）编制电缆敷设顺序表的要求： 1〕缆,减少换盘次数.2）应使得电缆敷设时排列整洁,走向合理,不宜交叉.3）在保证走向合理的前提下,同一层面应尽可能考虑连续施放同一种型号、规格或外径接近的电缆.6、电缆敷设〔1〕根据电缆敷设顺序表或排列布置图逐根施放电缆.电缆十方时,电缆应从盘的上端引出,不应使电缆在支架上及地面摩擦拖拉.电缆上不得有压扁、绞拧、护层折裂等机械损伤.〔2〕电缆敷设时应排列整洁,不宜交叉,及时加以固定,并装设标志牌.标志牌的装设应符合以下要求：1〕在电缆终端头、隧道及竖井的上端等地方,电缆上应装设标志牌.2〕标志牌上应注明电缆编号、电缆型号、规格及起讫地点. 标志牌应使用微机打印,字迹应清楚不易脱落,挂装应牢固, 并与电缆一一对应.3〕电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐植物质、虫鼠等危害的地段,应采取保护举措.4〕直埋电缆应符合规程要求.5〕电缆的最小弯曲半径应符合表171的规定.6〕所有电缆敷设时,电缆沟转弯、电缆层井口出的电缆弯曲弧度一致、过度自然,敷设时人员应站在拐弯口外侧.所有贝脚内容电缆敷设施工合同直线电缆沟的电缆必须拉直,不允许直线沟内支架上有电缆弯曲或下垂现象.7〕电缆敷设完毕后,应及时去除杂物,盖好盖板.必要时, 尚应将盖板缝隙密封.8〕光缆敷设应在电力电缆、限制电缆敷设结束后进行.对于非金属增强型进所光缆,应根据有关规定全线穿设PVC保护管,对于厂家提供的尾纤光缆,应穿设PVC软管,有条件时可在电缆层中安装弱电缆专用金属屏蔽槽,所有通信网络线、光纤等弱电线路全部进入该屏蔽槽中,以保证电缆层中电缆敷设工艺.7、电缆固定和就位〔1〕电缆固定应符合以下要求:1〕垂直敷设或超过450倾斜敷设的电缆在每个支架上；桥架上每隔2m处固定,见图2〕水平敷设的电缆,在电缆首末两端几转弯、电缆接头的两端处；当对电缆间距有要求时,每隔5~10m处固定.3〕单芯电缆的固定应符合设计要求,单芯电力电缆固定夹具或材料不应构成闭合磁路.〔2〕电缆就位应符合以下要求:1〕端子箱内电缆就位的顺序应按该电缆在端子箱内接线序号进行排列,穿入的电缆在端子箱底部留有适当的弧度.电缆从支架穿入端子箱时,在穿入口处应整洁一致.贝脚内容电缆敷设施工合同2〕屏柜电缆就位前先将电缆层电缆整理好,并用扎带或铁芯扎线将整理好的电缆扎牢.根据电缆在层架上敷设顺序分层将电缆穿入屏柜内,保证电缆就位弧度一致,层次清楚.3〕户外短电缆就位：电缆排管在敷设电缆前,应进行疏通, 去除杂物.管道内部应无积水,且不得损伤护层,可采用无腐蚀性的防滑剂〔粉〕.4〕户外引入设备接线箱的电缆应有保护和固定举措.5〕光缆固定工艺方法与电缆类似.8、质量验收〔1〕电缆出厂合格证、出厂试验报告、现场试验报告、电缆安装记录及质量评定记录、施工图及变更设计的说明文件.〔2〕外观检查、帮扎固定、电缆标牌挂设等.9、主要引用标准〈电气装置安装工程、电气设备交接试验标准〉GB501501991〈电气装置安装工程质量检验及评定规程〉DL/T5161.172002贝脚内容电缆敷设施工合同电缆二次接线施工工艺1、适应范围各种盘、柜、端子箱内二次接线施工.2、施工流程施工流程图见图电缆就位电缆头制作贝脚内容电缆敷设施工合同3、工艺流程说明及主要质量限制要点4、施工准备〔1〕技术准备:熟悉二次接线图和原理图,核对接线图的准确性；熟悉二次接线有关标准;根据电缆清册统计各类二次设备的电缆根数,根据电缆的根数、电缆型号、设备接线空间的大小等因素进行二次接线工艺的筹划.〔2〕材料准备：相色带、屏蔽线、扎带、线帽管、电缆牌等二次接线的消耗性材料的准备.〔3〕人员组织：技术人员,平安、质量负责人,二次接线员.〔4〕机具准备：线帽机、电缆牌打印机、计算机及二次接线用工具.5、电缆就位根据二次工艺筹划的要求将电缆分层、逐根穿入二次设备. 在考虑电缆的穿入顺序、位置的时候,要尽可能使电缆在支架〔层架〕的引入部位、设备的引入口尽量预防交叉和麻花状现象的发生,同时应预防电缆芯线左右交叉的现象发生〔对于多列端子的设备〕.为了便于二次接线,保护桂、端子箱等等二次设备在厂方的 布局设计和组装过程中,应尽可能留出足够大的电缆布置空 间.电缆布置的宽度适合芯线固定及与端子盘的连接.电缆的绑扎要求牢固,在接线后不应使端子排受机械应力. 贝脚内容（1）（2）〔3〕 直径相近的电缆应尽可能布置在同一层.（4）（5）电缆敷设施工合同在引入二次设备的过程中应进行相应的绑扎,在进入二次设备时应在最底部的支架上进行绑扎,然后根据电缆头的制作高度决定是否进行再次绑扎.〔6〕电缆的绑扎采用扎带,绑扎的高度一致、方向一致.6、电缆头制作（1）根据二次工艺筹划的要求进行电缆头制作.（2）单层布置的电缆头的制作高度要求一致;多层布置的电缆头高度可以一致,或者从里往外逐层降低,降低的高度要求统一.同时.尽可能使某一区域或每类设备的电缆头的制作高度统一、制作样式统一.（3）电缆头制作时缠绕的聚氯乙烯带要求颜色一致,缠绕密实、牢固；热缩管电缆头应采用统一长度热缩管加热收缩而成,电缆的直径应在所用热缩管的热缩范围之内；电缆头制作结束后要求顶部平整、密实.（4）电缆的屏蔽层接地方式应满足设计和标准要求〔包括目前的反措,户外短电缆端子箱侧4mm2 一端接地、其余电缆2.5mm2两端接地〕,在剥除电缆电缆外层护套时,屏蔽层应留有一定的长度〔或屏蔽线〕,以便与屏蔽接地线进行连接；屏蔽接地线与屏蔽层的连接采用焊接或绞接的方式〔推荐绞接方式,焊接方式要限制温度,预防损伤内部芯线绝缘〕,但都应保证连接可靠.（5）户外电缆一般均为铠装电缆,铠装电缆的钢带应一点接地,贝脚内容电缆敷设施工合同接地点可选在端子箱或汇控柜专用接地铜排上.〔6〕钢带应在电缆进入端子箱〔汇控柜〕后进行剥除并接地.钢带接地应采用单独的接地线引出,其引出位置宜在电缆头下部的某一统一高度,不宜和电缆的屏蔽层在同一位置引出.〔7〕在钢带接地处,剥除一定长度的电缆外层护套〔2〜5cm〕将屏蔽接地线与钢带用焊接或绞接的方式连接,同时采用聚氯乙烯带进行缠绕,保证连接可靠.用热缩管进行烘缩钢带露出部位.〔8〕电缆头屏蔽线、钢带屏蔽线应在电缆的统一的方向引出. 7、电缆牌标识及固定〔1〕在电缆头制作和芯线整理过程中可能会破坏电缆就位时的原有固定,在电缆接线时应根据电缆的接线顺序再次进行固定,然后挂设电缆牌.〔2〕电缆牌采用专用的打印机进行打印,电缆牌打印排版合理, 标识齐全、打印清楚.〔3〕电缆牌的型号、打印的样式、挂设的方式应根据实际情况和筹划的要求进行.〔4〕电缆牌的固定可以采取前后交叠或并排,上下上下错位等方式进行挂设,但要求上下一致、间距一致,保证电缆牌挂设整洁,牢固.〔5〕电缆牌的绑扎可以采用扎带、尼龙线、细PV铜芯线等材料.8、芯线整理、布置贝脚内容电缆敷设施工合同〔1〕在电缆头制作结束后,接线前必须进行芯线的整理工作. 〔2〕将每根电缆的芯线单独分开,将每根芯线拉直.〔3〕网格式接线方式〔适用于全部单股硬线的形式,参见图.1〕从电缆头上部开始,根据一定的间距将每根电缆的芯线单独绑扎成一束.在接线位置的同一高度从芯线束中将芯线向端子排侧折900弯,分出线束引至接线位置.2〕电缆芯线的扎带绑扎间距一致,且间距要求适中〔15~20cm〕. 3〕固定的扎带应视为电缆芯线的绑扎带.4〕每根电缆的芯线宜单独成束绑扎,以便于查找.电缆的芯线可以与电缆保持上下垂直进行固定,也可以以某根电缆为基准,其余电缆在电缆在电缆芯线根部进行两次折弯后紧靠前一根电缆,以节省接线空间.〔4〕整体接线绑扎接线方式〔适用于以单股硬线为主,底部电缆进线宽阔形式.1〕在电缆头上部将每根电缆进行一道垂直绑扎后,将同一走向的电缆芯线绑扎成一圆把〔主线束〕.2〕在芯线接线位置的同一高度将芯线引出,或将局部芯线整体引出〔分线束〕,在引至接线位置后再分别将芯线单独引出. 3〕线束的绑扎间距不宜过大〔50~100cm〕,但要求间距统一.在分线束引出位置和线束的拐弯处应有绑扎举措.4〕经绑扎后的线束及分线束应做到横平竖直,走向合理,整贝脚内容电缆敷设施工合同齐美观.〔5〕线槽接线〔方式适用于以多股软线为主形式〕1〕将芯线主要接入位置为线槽两侧端子的电缆合理排列在线槽正下方,宽度不宜过多超过线槽的宽度.2〕在电缆头上部将每根电缆进行一道垂直绑扎后,垂直或略有倾斜折弯后引入线槽.3〕在芯线接线位置的同一高度将芯线引出线槽,接入端子.4〕接线位置不在线槽两侧的芯线,通过调整走向的线槽引至相应的接线位置.9、芯线标识、接线（1）芯线两端标识必须核对正确.（2）盘、柜内的电缆芯线,应垂直或水平有规律地配置、不得任意歪斜、交叉连接.（3）电缆的芯线接入端子排应根据自下而上的原那么,当芯线引至接入端子的对应位置时,将芯线向端子排侧折弯900,以保证芯线的水平.（4）对于在线槽外固定接线的芯线,在靠近端子排附近宜向外折成“S〞弯,在端子排接入位置剪断芯线、接入端子；对于在线槽内固定接线的芯线,一般可直接水平接入端子,不需折成“S〞弯,在线槽和端子的间距较大、不在同一平面时宜折成“S〞弯;“S〞弯要求弧度自然、大小一致.（5）用剥线钳剥除芯线护套,长度和接入端子排所需要的长度一致,贝脚内容电缆敷设施工丽不宜过长,剥线钳的规格要和芯线截面一致,不得损坏芯线. 〔6〕对于螺栓式端子,需将剥除护套的芯线弯圈,弯圈的方向为顺时针,弯圈的大小和螺栓的大小相符,不宜过大,否那么会导致螺栓的平垫不能压住弯圈的芯线.〔7〕对于插入式接线端子,可直接将剥除护套的芯线插入端子,并紧固螺栓.〔8〕对于多股芯的芯线,应采用线鼻子进行压接方可接入端子,采用的线鼻子应与芯线的规格、端子的接线方式及端子螺栓规格一致.不得剪除芯线的铜丝,接线孔不得比螺栓规格大.多股芯剥除外层护套时,其长度要和线鼻子相符,不宜将芯线露出. 〔9〕每个接线端子不得超过两根接线,不同截面芯线不允许接在同一个接线端子上.〔10〕弯圈或接入端子前需套上对应的线帽管,线帽管的规格应和芯线的规格一致.线帽管长度要一致、字体大小一致,线帽的内容包括回路编号和端子号,易于识别.10、备用芯、屏蔽处理〔1〕电缆的备用芯应留有适当的余量,可以剪成统一长度,每根电缆单独垂直布置,也可以将备用芯根据每一根同时弯圈布置,可以单层或多层布置.〔2〕电缆的屏蔽线宜在电缆反面成束引出,编织在一起引至接地线, 单束的电缆屏蔽线根数不宜过多,引至接地排时应排列自然美观. 〔3〕屏蔽线接至接地排时,可以采用单根压接或多根压接的方式,贝脚内容电缆敷设施工丽但多根压按时根数不宜过多,并对线鼻子的根部进行热缩处理,以确保工艺.〔4〕屏蔽线接至接地排的接线方式一致,弧度一致.11、质量验收〔1〕施工图纸、设计变更和设备接线图.〔2〕接线符合施工图纸、设计变更和标准要求,螺栓紧固.〔3〕整体接线工艺美观.12、主要引用标准〈电气装置安装工程盘、柜及二次回路接线施工及验收标准〉GB50171-1992〈电气装置安装工程电缆线路施工及验收标准〉GB50168-1992〈电气装置安装工程质量检验及评定规程〉DL/T5161.1~5161.17-2002贝脚内容电缆敷设施工合同屏柜〔端子箱〕安装施工工艺1、适用范围变电工程各类配电盘、保护盘、限制盘、屏、台、箱和成套柜安装.2、施工流程施工流程图见图3、工艺流程说明及主要质量限制要点4、施工准备〔1〕现场布置：室内屏柜应运入户内开箱〔户内开箱应采取防护举措、保证吊装、运输过程中不损伤屏柜〕并放置于安装位置附贝脚内容电缆敷设施工合同近.户外端子箱到货后应直接放置于安装根底后,或尽量就近摆放,以预防二次倒运可能造成的外观损伤.〔2〕技术准备：试验报告、合格证实书和使用手册等应及时收集存档.〔3〕人员组织：技术负责人,安装负责人,平安、质量负责人, 技能人员.〔4〕机具及材料：吊车、电焊机、盘柜运输工具及安装工具等.〔5〕屏柜〔端子箱〕检查：应在正式安装前,对屏柜〔端子箱〕进行外观和内部附件的检查.保证交付安装的屏柜〔端子箱〕外观无破损,内部附件无位移和损伤.5、屏柜〔端子箱〕根底找平〔1〕屏柜型钢根底水平误差＜1mm/m,全长水平误差＜2mm.〔2〕屏柜型钢根底不直度误差＜1mm/m,全长不误差＜5mm. 〔3〕屏柜位置型钢根底误差及不平行度全长＜5mm.〔4〕端子箱根底按施工图要求及每列端子箱在同一轴线上. 〔5〕屏柜型钢及端子箱底座与主接地网连接牢靠.6、屏柜就位、固定〔1〕屏柜进入户内应采取适当防护举措实施对门、窗和地面等成品进行保护.户内运输宜采用液压铲车或专用小车等机械.〔2〕户内屏柜固定应采用在根底型钢上钻孔后螺栓固定,不宜使用点焊的方式.户外端子箱根底上如无预埋型钢,可采用膨胀螺栓固定.贝脚内容电缆敷设施工合同〔3〕应根据屏柜〔端子箱〕地脚孔的规格、数量配置完好、齐全的紧固件.紧固件应经热镀锌防腐处理.〔4〕相邻屏柜间连接螺栓和地脚螺栓紧固力矩应符合标准要求.〔5〕成列盘〔柜〕顶部误差＜5mm,盘〔柜〕面误差应满足相邻两盘边＜1mm,成列盘面＜5mm,盘〔柜〕间接缝＜2mm,成列端子箱应在同一轴线上.〔6〕所有屏柜〔端子箱〕安装牢固,外观完好,无损伤,内部电器元件固定牢固.7、屏柜〔端子箱〕接地(1)屏柜〔端子箱〕框架和底座接地良好.(2)有防震垫的屏柜：每列盘有两点以上明显接地.(3)屏柜内二次接地铜排应与专用接地铜排可靠连接.(4)屏柜〔端子箱〕可开启门应用软铜导线可靠连接接地.(5)室内试验接地端子标识清楚.8、质量验收〔1〕检验、评定记录,制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件,施工图及变更设计的说明文件.〔2〕盘面平整洁全,盘上标志正确齐全、清楚、不易脱色,屏柜〔端子箱〕内各空开、熔断器位置正确,所有内部接线、电器元件紧固.〔3〕备品、备件、专用工具及测试仪器清单.9、主要引用标准贝脚内容电缆敷设施工合同〈电器装置安装工程盘、柜及二次回路结线施工及验收标准〉GB50171-1992 〈电气装置安装工程电气设备交接试验标准〉GB50150-1991 〈电气装置安装工程质量检验及评定规程〉DL/T5161.1〜5161.17-2002贝脚内容。

线缆制造的工艺特征、流程和专用设备第一节 电线电缆制造的工艺特征一. 大长度连续叠加组合生产方式1. 所有的电线电缆产品按照其本身的结构要求，在制作过程中总是从导体加工开始，在导线的外围、一层一层地加上绝缘、屏蔽、护层等构件而制成的。

产品的结构愈复杂，叠加的层次愈多。

图4－1是电线电缆制造的总工艺流程图。

→图4－1 电线电缆制造的总工艺流程图同时，电线电缆产品是以长度为基本的计算单位的。

一次投产的批量总是几百、几千米，甚至像海底通信电缆、海底光缆等产品，制造长度可以从几十公里到几百公里以上。

所以，电线电缆的制造与大多数机电产品的生产方式是完全不同的。

机电产品通常采用将零件装配成部件、多个部件再装配成单台产品的生产方式；成品易台数或件数计量。

即使组成连续生产线，也主要是装配生产线；所有的另部件、部件分别装配然后向总装配线集中、制造出一台台的产品。

因此，作者将电线电缆产品的生产方式称为“大长度连续叠加组合生产方式”。

这是电线电缆制造最根本的工艺特征。

2. 电线电缆制造这一特殊的生产方式对线缆制造企业的影响是全局性的、带有控制性的。

举例说明如下：(1) 决定了生产厂房的设计与生产设备的布置每一生产车间的各种生产设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次而流转。

同时，由于各工序的设备生产速率不同，有的工艺设备必须配备2台及以上才能使生产线上各个环节的生产能力平衡。

加上、同一系列的产品规格大小相差很大，则同一工艺必须配备大小不同的 2～3台或更多的同类设备。

因此，设备的合理组合和生产场地的布置、厂房设计都必须根据生产的产品方案和生产能力的平衡来考虑。

(2) 决定了生产组织体系有色金属熔炼 (铜、铝及合金) 铸造轧连铸连轧 上引法、浸涂法圆杆、板材拉制、退火 导线绞、束绝成缆、填充内护套、内衬套外护套屏蔽屏蔽铠成 品 检 测验收、包装、入库以制造一条长度为1公里，2400对的市内通信电缆缆芯为例：2400对绝缘线芯有4800芯（暂不计规定的备用线对），没2根绝缘线芯要绞成“线对”，每25个线对绞成一个“基本单位”；每4个基本单位再绞成一个“单位”；2400对绝缘线芯构成24个“单位”，再一起绞合成“缆芯”。

电缆线路施工工艺流程图（1）维护管敷设程序
弯管配管维护管敷设维护管接地防腐、油漆
检验
(2)电缆支架的制作及安装程序
量取尺度钢材查看钢材校对支架制造
镀锌支架装置防腐处理检验
（3）桥架装置程序
支吊架装置横撑装置托架装置压板装置
桥架接地油漆、防腐检验
（4）电缆敷设程序
了解施工图纸、电缆写好电技能电缆盘运至
剖面图、规程标准缆清单交底敷设地址
依照电缆敷设程序及电缆验
方向将电缆盘架好敷设收
（5）6kv终端头的制造及装置程序
剥在外护层剥除钢带剥除内垫层分芯线焊接地线
包绕填充胶固定分支护套剥铜屏蔽固定应力管。

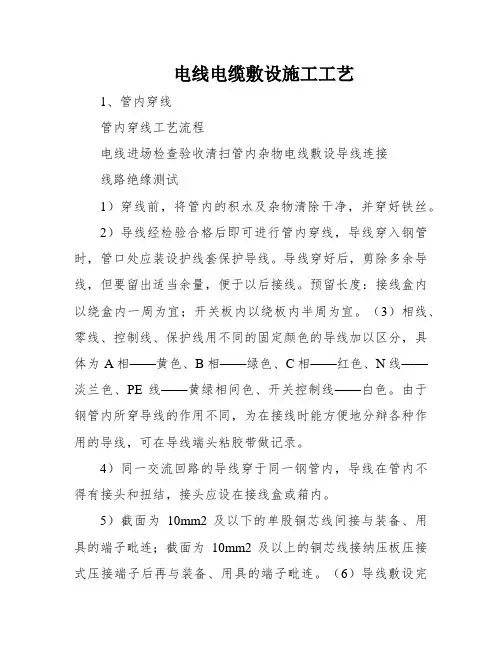

电线电缆敷设施工工艺1、管内穿线管内穿线工艺流程电线进场检查验收清扫管内杂物电线敷设导线连接线路绝缘测试1）穿线前，将管内的积水及杂物清除干净，并穿好铁丝。

2）导线经检验合格后即可进行管内穿线，导线穿入钢管时，管口处应装设护线套保护导线。

导线穿好后，剪除多余导线，但要留出适当余量，便于以后接线。

预留长度：接线盒内以绕盒内一周为宜；开关板内以绕板内半周为宜。

（3）相线、零线、控制线、保护线用不同的固定颜色的导线加以区分，具体为A相——黄色、B相——绿色、C相——红色、N线——淡兰色、PE线——黄绿相间色、开关控制线——白色。

由于钢管内所穿导线的作用不同，为在接线时能方便地分辩各种作用的导线，可在导线端头粘胶带做记录。

4）同一交流回路的导线穿于同一钢管内，导线在管内不得有接头和扭结，接头应设在接线盒或箱内。

5）截面为10mm2及以下的单股铜芯线间接与装备、用具的端子毗连；截面为10mm2及以上的铜芯线接纳压板压接式压接端子后再与装备、用具的端子毗连。

（6）导线敷设完后，分回路进行相间、相地、相零绝缘测试，同时作好绝缘检测记实。

2、电缆敷设电缆敷设工艺流程图如下：排布电缆在桥架中布放位置电缆绝缘摇测展开敷设接线、固定、挂牌1）电缆敷设前应对电缆进行详细检查，规格、型号、截面、电压等级均要符合设计要求，外观无扭曲、损坏现象。

施工前，应对电缆进行绝缘摇测或耐压试验。

2）电缆沿支架、托盘、桥架敷设时应根据施工图及现场情况决定具体敷设方式，电缆敷设不应交叉，应排列整齐，敷设一根应即时卡固一根。

3）敷设时将电缆放置在的转盘式放线架上，沿水平方向弯直并逐渐拉放出去。

无论水平敷设还是垂直敷设时，视电缆截面大小，每3～5米站一人，协助电缆敷设直到电缆敷设到位。

采用机械法敷设电缆时应事先编制详细的施工方案。

（4）电缆敷设应及时进行标识，标志牌规格应一致，并有防腐性，挂装应牢固；标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点，电缆始端、终端、拐弯处、交叉处应挂标志牌，直线段每20米设标志牌。

10KV电缆中间接头施工工艺施工工艺流程图：1.施工准备2.调直电缆及确定接头中心3.中间接头制作4.电缆接头就位5.质量检验主要施工工艺质量控制要点：1.施工准备接头安装由持证上岗、经过培训、熟悉工艺的人员进行。

检查工器具、材料是否齐备。

接头材料规格应与电缆规格对应。

施工人员应熟悉接头图纸，掌握接头尺寸。

首次使用新接头材料时，技术负责人应到现场指导。

室外制作电缆接头时，空气相对湿度应为70%及以下，湿度大时需除湿处理，严禁在雾或雨中施工。

直埋电缆接头坑尺寸应符合要求。

进入隧道前，检查电缆隧道内的有害气体及可燃气体含量，气体含量超标要进行通风处理。

2.调直电缆及确定接头中心施工前检查电缆端部密封完好，并进行校潮，如电缆受潮，严禁进行接头工作。

中间接头处两条电缆重叠2m，调直电缆端头部分并平行码放使其重叠。

确定电缆接头的中心，并根据现场情况确定长端、短端。

清洁接头中心两侧1,2m的电缆外护套表面。

3.中间接头制作在同一层支架上接头，同一位置有多个接头时，按先上后下，先里后外的顺序进行。

剥切外护套，将外护套断口后100cm段用砂纸打毛。

去除钢铠，锯断钢铠时，深度不超过揩装厚度的，切口要整齐，不得有尖角毛刺。

剥内护套，切除内护套时，勿伤及铜屏蔽，划深应为内护套厚度的。

核实接头中心位置，最终锯断多余电缆。

使用恒力弹簧去除铜屏蔽和半导电层，铜屏蔽及半导电层断口边缘整齐、无毛刺，去除半导体时不得划伤绝缘。

操作此步骤时，要格外小心，铜屏蔽及半导体断口边缘不能有毛刺及尖端。

4.电缆接头就位5.质量检验。

电缆隧道施工工艺电缆隧道采用明挖方式，在施工过程中采用机械开挖、人工配合的方法，建 设期主要包括施工场地测量放样、开挖基坑、混凝土浇筑、电缆隧道回填等几个 阶段。

工艺流程见图2-3。

测量放样 1 1基底垫层_______________ ι「 钢筋及焊接试验 H安放钢筋、d T 浇筑基底混凝土 I _______浇筑顶板混凝土 上养护 浇筑人井、通风口口 检查验收电缆隧道回填场地清理检.验收图2-3电缆隧道工程工艺流程图1、测量工程(1)根据总平面图所标示的方位、朝向定出基点，用经纬仪测量定位。

测 量由主轴线交点处开始，测出各轴线，最后将经纬仪移到对角点进行校核，闭合 无误后，把轴线延伸到建筑物外的轴线桩、龙门架及邻近建筑物上，并在两端设 永久中心标板，做为基础施工及设备安装的基准，中心标板的标点用十字线表示, 点径不要过大，确保测量精度。

(2)基础施工抄平放线：根据基础平面图及大样图，按建筑物的轴线定位， 连结相应的轴线，计算开挖放坡坡度，定出开挖边线位置。

（3）基坑开挖完成后，基坑坑底开挖宽度应用通线校核，坑底标高用水准仪校核，并把轴线和标高引移到基坑里，在基坑中设置轴线、基础边线及高程标记。

（4）基础模板完成后，按设计图纸要求校核模板安装的几何尺寸，在模板周边放出基础面的标高线，在竖向钢筋上用红漆标识，墙、柱的轴线和边线标记应延长至基础边线外，方便施工复核。

（5）基础施工完成后，把轴线引测至基础面，并按施工图放出有关的墙和柱等截面尺寸线，以及预留孔洞、管道、埋件等的相应位置。

（6）测量过程中，要求做到先整体后局部。

主轴线在中心标板上的投点精度，其相对投点误差不超过0.5mm,各中心线的测角误差不超过±5"。

2、土方工程（1）在挖土方前，应详细了解地质资料，基坑四周搭设好护栏。

（2）土方采用In?反铲挖土机和人工相结合的方法挖土，根据土质情况，放坡按1:0.5考虑，土方开挖时要设专人负责管理，测量人员随挖随测，防止超挖或少挖，机械开挖时需留200mm厚采用人工清理，边角、机械挖不着的地方均由人工清至设计标高及设计的几何尺寸。
