综合布线知识点总结第一部分：综合布线的概念及分类综合布线是指在建筑物内部进行的有关通信网络的综合布线系统工程。
综合布线是指为了满足当代建筑物内各类信息通信系统和智能化建筑设备的通信需求，而在建筑物内部进行的一种综合布线系统。
综合布线系统是信息通信网络的基础设施，它集成了声音、数据、视频和其他信息，是建筑物内各类信息设备和用户之间相互通信的基础设施。
综合布线系统的分类：1. 结构化布线系统：结构化布线系统是指在建筑物内联接各种信息通信设备的一种通用的、标准化的、灵活的布线系统。
结构化布线系统通常包括水平布线子系统、垂直布线子系统和设备间布线子系统。
水平布线子系统是指将终端设备与通信机房之间的联接系统；垂直布线子系统是指终端设备与水平布线系统之间的联接系统；设备间布线子系统是指各种信息设备之间的联接系统。
2. 非结构化布线系统：非结构化布线系统是指不符合结构化布线标准的布线系统。
由于非结构化布线系统的非标准化特点，使得这种布线系统的维护和管理非常困难，且难以适应信息技术的发展和建筑物内部的改变。
因此，结构化布线系统已经成为建筑物内部通信网的主流。
第二部分：综合布线的标准化和规范综合布线系统的标准化和规范是综合布线系统的设计、安装、维护和管理的重要依据。
综合布线系统的标准和规范主要包括国际标准、国家标准和行业标准。
1. 国际标准：国际标准主要是由ISO/IEC制定的有关综合布线系统的通用标准。
例如ISO/IEC 11801《信息技术——通信光纤布线系统规范》、ISO/IEC 24764《信息技术——通信铜质布线系统规范》等。
2. 国家标准：国家标准是由国家标准化委员会制定的有关综合布线系统的国家标准。
例如《GB 50311-2016 电信建设工程工程设计规范》、《GB 50312-2016 电信建设工程建设装璜工程技术规范》等。
3. 行业标准：行业标准是由政府部门和行业协会制定的有关综合布线系统的行业标准。
六类综合布线系统概述1.1智能大厦简介在今天的大楼中，拥有一套先进的综合布线系统，不仅能提供对外电讯服务，而且能很好的融合话音、数据、视讯以及楼宇管理系统元件，从完全意义上它为整个大楼提供了一个迅速、通畅的信息传输通道。
所谓智能大厦即是对建筑物的结构、系统、服务、管理等四个基本要素以及它们之间的内在联系进行最优化考虑,来提供一个投资合理的,但又拥有高安全、高效率的舒适、温馨、便利的环境。
它为大厦的主人带来了长远的经济效益、低廉的运行花费，并具有全方面的开放性、灵活性及安全性。
智能大厦，是通过装配现代智能信息设备（电脑及网络、话音设备、楼宇自控设备、视频设备等），并运用相应技术手段，依据一定的技术标准，实现该大厦的智能化，即通信自动化、办公自动化和楼宇管理自动化。
结构化综合布线，是针对建筑内部智能系统（电脑及网络、语音设备、楼宇自控设备、视频设备等）的信号传输线路，通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连。
因而在此基础上进行话音通信、数据图像处理、控制等，从而建成智能化的大厦。
对于一座大厦，结构化综合布线系统是实现智能化的先决条件和基础，同时也是大厦现代化的重要标志之一。
没有结构化综合布线，大厦智能化无从谈起。
1.2结构化布线与传统布线的比较对于一座建筑物，它是否能够在现在或将来始终具备最先进的现代化管理和通讯水平，最终要取决于建筑物内是否有一套完整、高质和符合国际标准的布线系统。
在传统布线系统中，由于多个子系统独立布线，并采用不同的传输媒介。
这就给建筑物从设计和今后的管理带来一系列的弊端。
●在线路路由上，各专业设计之间过多的牵制，使得最终设施的管道错综复杂，要多次进行图纸汇总才能定出一个妥协的方案。
●在布线时，重复施工，造成材料和人员的浪费。
●各弱电系统彼此相互独立、互不兼容，造成使用者极大的不便。
●设备的改变、移动都会使最终用户无法改变原有的布线，以适应各自的需求。
结构化综合布线系统工程设计方案一、智能大厦结构化综合布线系统概述：随着社会的发展，人们越来越离不开各种各样的布线系统。
这些系统包括电话、数据、电视系统、空调、灯光、火警、保安和能源控制，还有一些为满足特殊需要的系统。
每个系统都是为某一特定用途而特别设计安装的，这些系统所必需的线缆的设计和安装与其它系统都是不相干的，而且各系统的线缆型号和规格也是不同的。
这样造成的结果是：许多办公楼的管理者所面对的就是这样一些互不相关的线缆、系统所组成的毫无组织的布线环境。
从历史上看，这种非结构化布线系统主要是由于分工或责任分担造成的。
例如，一个人负责话音，而另一个人负责数据，各有各的需求和预算，线缆系统的供应商们 ( 电话或线缆承包商 ) 同样也分为话音和数据两部分，每一方都不知道也不关心另一方在做什么。
再加上各式各样的楼宇控制及管理系统，情况就变得更加复杂。
这就是为什么过去的大楼总是被线缆堵塞，而其中有大部分已是废弃不用的原因，并且旧大楼要花大笔钱用于合并、转移、改动，重新安装线缆 ( 很少有人知道哪根线缆是通往哪儿的或是干什么用的 )。
设想一下，如果在大楼内有一个综合的布线系统，联接通讯，数据处理及传统的楼宇控制系统，那么对使用者的益处是显而易见的，包括：减少人力物力的花费，一次性安装，系统集成只需一个连接点，需要的实际空间较少，降低重新布置 ( 移动或改变 ) 及维护管理的费用，而且能更轻松地采用新技术，降低风险和费用。
LUCENT SYSTIMAX SCS 就是这样一个综合布线系统。
SYSTIMAX SCS 结构化布线系统提供模块化的弱电连接，最大限度地保证灵活性和提高使用者对技术变化的需求的适应能力，同时还能大大降低安装和操作费用。
智能大厦布线系统 (IBS) 是综合布线系统(SCS) 在智能建筑物系统方面的应用。
二、网络应用系统与综合布线简介：1、多用户系统：严格地讲，多用户系统还不能算是标准的计算机网络，它的所有用户均以数据终端的方式运行，一般是一部主机带若干数据终端，终端本身没有 CPU，要通过主机的 CPU 才能工作。
综合布线系统是指在建筑物内部或办公场所中，为不同的通信设备和网络设备提供通信和数据传输的结构化布线系统。
它是一个综合的、标准化的网络基础设施，可以支持多种设备和应用，并具备灵活性和可扩展性。
综合布线系统包括了电力线路、数据线路、电话线路等，为各种设备提供了可靠的物理连接。
综合布线系统的应用场合包括：
商业办公室：商业办公室是综合布线系统的主要应用场合之一。
它为办公室内的计算机、电话系统、数据中心、安全监控系统等提供了可靠的通信和数据传输网络。
数据中心：数据中心需要高速、可靠的网络连接和大容量的数据传输能力。
综合布线系统可以满足数据中心对高带宽、低延迟和高可靠性的需求，提供高效的数据交换和管理。
医疗机构：医疗机构需要支持医疗设备、电子病历系统、医疗影像传输等的通信基础设施。
综合布线系统可以为医疗机构提供高速、安全的数据传输，支持医疗信息的流动和共享。
学校和大学：学校和大学的校园内需要支持教学楼、图书馆、实验室等各个区域的通信和数据传输。
综合布线系统可以提供校园范围内的高效、可靠的网络连接，支持教育信息化的发展。
酒店和会议中心：酒店和会议中心需要为客房、会议室、展厅等提供网络和通信服务。
综合布线系统可以满足这些场所对高速互联和多媒体传输的需求。
综合布线系统的优点包括：灵活性、可扩展性、标准化、易于维护和管理。
它能够适应不同应用的需求，并随着技术的发展进行升级和扩展。
同时，它还能减少布线混乱、故障排查困难等问题，提高网络的可靠性和效率。
综合布线系统在现代建筑和办公场所中扮演着重要的角色，为各种设备和应用提供了稳定、高效的通信和数据传输基础设施。

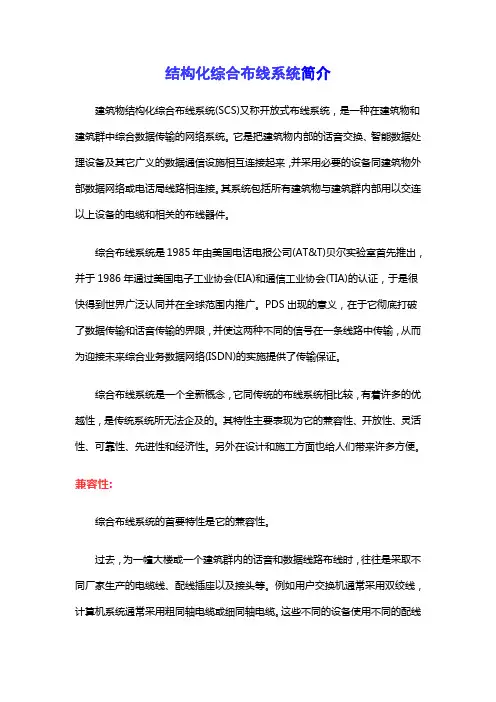

结构化综合布线系统简介建筑物结构化综合布线系统(SCS)又称开放式布线系统，是一种在建筑物和建筑群中综合数据传输的网络系统。
它是把建筑物内部的话音交换、智能数据处理设备及其它广义的数据通信设施相互连接起来，并采用必要的设备同建筑物外部数据网络或电话局线路相连接。
其系统包括所有建筑物与建筑群内部用以交连以上设备的电缆和相关的布线器件。
综合布线系统是1985年由美国电话电报公司(AT&T)贝尔实验室首先推出，并于1986年通过美国电子工业协会(EIA)和通信工业协会(TIA)的认证，于是很快得到世界广泛认同并在全球范围内推广。
PDS出现的意义，在于它彻底打破了数据传输和话音传输的界限，并使这两种不同的信号在一条线路中传输，从而为迎接未来综合业务数据网络(ISDN)的实施提供了传输保证。
综合布线系统是一个全新概念，它同传统的布线系统相比较，有着许多的优越性，是传统系统所无法企及的。
其特性主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。
另外在设计和施工方面也给人们带来许多方便。
兼容性:综合布线系统的首要特性是它的兼容性。
过去，为一幢大楼或一个建筑群内的话音和数据线路布线时，往往是采取不同厂家生产的电缆线、配线插座以及接头等。
例如用户交换机通常采用双绞线，计算机系统通常采用粗同轴电缆或细同轴电缆。
这些不同的设备使用不同的配线材料构成网络，而连接这些不同配线的接头、插座及端子板也各不相同，彼此互不相容。
一旦需要改变终端机或电话机位置时，就必须敷设新的线缆，以及安装新的插座和接头。
综合布线系统将话音信号.数据信号和监控设备的图像信号的配线经过统一的规划和设计，采用相同的传输介质、信息插座、交连设备、适配器等，把这些性质不同的信号综合到一套标准的布线系统中。
由此可见，这个系统比传统布线系统大为简化，这样可节约大量的物质、时间和空间。
在使用时，用户可不用定义某个工作区的信息插座的具体应用，只把某种终端设备(如个人计算机、电话、视频设备等)接入这个信息插座，然后在管理间和设备间的交连设备上做相应的跳线操作，这个终端设备就被接入到自己的系统中。
综合布线系统概念组成结构一、综合布线系统基本概述综合布线系统伴随着智能建筑的发展而崛起，它是智能建筑的"智能〃得以实现的〃神经网络〃。
综合布线系统能满足智能建筑各种信号传输的需要，是智能建筑的基础设施之一。
20世纪50年代，经济发达的国家在城市中兴建新式大型高层建筑，为了增加和提高建筑的使用功能和服务水平，首先提出楼宇自动化的要求, 在房屋建筑内装有各种仪表、控制装置和信号显示等设备，并采用集中控制、监视，以便于运行操作和维护管理。
20世纪80年代以来，随着科学技术的不断发展，尤其是通信、计算机网络、控制和图形显示技术的相互融合和发展，高层房屋建筑服务功能的增加和客观要求的提高，传统的专业布线系统已经不能满足需要。
20世纪80年代后期综合布线系统逐步引入我国。
1.1. 综合布线系统基本概念关于布线系统的名称：PDS——建筑物布线系统(PremiSeS Distribution System):是一种集成化通用传输系统，可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。
SCS ---- 结构化布线系统(Structured Cabling SyStem):是一个能够支持任］可用户选择的话音、数据、图形图像应用的电信布线系统。
GCS 综合布线系统(Generic cabling SyStem)是智能化办公室建设数字化信息系统基础设施,是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。
根据我国国家标准GB/T50311-2000 ,我国布线系统命名为综合布线系统GCS(Generic cabling system)1.2. 综合布线系统主要标准国际标准有：I ANSI/ EIA / TIA -569商业大楼通信通路与空间标准I ANSI/ EIA / TIA -568-A商业大楼通信布线标准I ANSI/ EIA / TIA -606商业大楼通信基础设施管理标准I ANSI/ EIA / TIA -607商业大楼通信布线接地与地线连接需求I ANSI/TIA TSB-67非屏蔽双绞线端到端系统性能测试I EIA/ TIA-570住宅和N型商业电信布线标准I ANSIΛIA TSB-72集中式光纤布线指导原则I ANSI/TIA TSB-75开放型办公室新增水平布线应用方法I ANSI/TIA/EIA- TSB-95 4对IOOQ5类线缆新增水平布线应用方法国内标准有：I GB/T 50311-2000建筑与建筑群综合布线系统工程设计规范I GB/T 50312-2000建筑与建筑群综合布线系统工程验收规范I GB50311-2007《综合布线系统工程设计规范》I GB50312-2007《综合布线系统验收规范》13.综合布线系统特点(1)综合性.兼容性好传统的专业布线方式，需要使用不同的电缆、电线、接续设备和其他器材，技术性能差别极大，难以互相通用，彼此不能兼容。
什么是综合布线系统
综合布线系统(Premise Distribution System)又称结构化布线系统（Structure Cabling System），是目前流行的一种新型布线方式，它解决了常规布线系统无法解决的问题。
常规布线系统中的电话系统、保安监视系统、电视接受系统、消防报警系统、计算机网络系统等，他们各自具有一套互不相连的系统，每个系统的终端插接件亦各不相同，当这些系统中的某一系统需要改变，将是极其困难的，甚至要付出很高的代价。
相比之下，综合布线系统是采用模块化插接件，垂直、水平方向的线路一经布置，只需改变接线间中的跳线，改变集线器，增加接线间的接线模块，便可满足用户对这些系统的扩展和移动。
综合布线由六个子系统组成，即工作区子系统(Work Area)、水平布线子系统(Horizontal Cabling)、垂直干线子系统(Backbone Cabling)、设备间子系统(Equipment Rooms)、管理子系统(Administration)和建筑群接入子系统(Premises Entrance Facilities)。
---(学电脑)
综合布线系统采用标准化部件，和模块化组合方式，把语音、数据、图像和控制信号用统一的传输媒体进行综合，形成了一套标准、实用、灵活、开放的布线系统。
提升了对弱电系统平台的支撑。
结构化综合布线系统概述作者：刘云峰作者单位：兰州天地电脑技术有限公司摘要：综合布线系统是一套用于建筑物内或建筑群之间为计算机、通信设施与监控系统预先设置的信息传输通道。
它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
近年来，随着结构化布线工程的普及和布线灵活性的不断提高，用户变更网络连接或跳接的频率也在提高，而布线系统是影响网络故障的重要原因，如何能通过有效的办法实现网络布线的实时管理，使网管人员有一个清晰的网络维护工作界面呢？这就需要有布线管理。
关键词：综合布线智能实时管理今天，智能建筑的写字楼、大厦、大学校园、政府部门甚至住宅小区中的绝大多数语音、数据、图像的传输，在其物理层结构上都是基于结构化布线系统的基础架构上。
我们知道，在ISO/OSI协议中，物理层是网络系统的基础，所有网络通讯依靠物理层的线缆来将语音、数据传到目的地。
随着结构化布线工程的普及和布线灵活性的不断提高，用户变更网络连接或跳接的频率也在提高，而布线系统是影响网络故障的重要原因，据调查60~70%的网络故障是由于跳线的不明确，导致整个网络的不可靠或瘫痪，网管人员已不可能再根据工程竣工图或网络拓扑图来进行网络维护工作。
那么，如何能通过有效的办法实现网络布线的实时管理，使网管人员有一个清晰的网络维护工作界面呢？这就需要有布线管理。
物理层布线管理能实时（一天二十四小时，一年三百六十五天）监视布线的连接状态和设备的物理位置，同时有任何更改的时候，能准确的更新布线文档数据。
这样做的好处是连续提供可靠、安全的连接，防止任何无计划的、无授权的更改，降低整个网络系统的事故时间、运行和维护费用，最终能有效的管理整个网络资源，提高布线管理效率。
一、综合布线产生的背景和不足人类社会已开始进入信息社会，信息逐渐渗透到人们工作、生活、娱乐、商业、制造业、军事等各个领域，办公自动化、电子商务、网上购物、远程医疗、家庭上网、电子博物馆等概念逐渐变为现实，这一切都是依赖于计算机技术、通信技术、网络技术、信息技术的飞速发展，依赖于这些新技术在人们生活中的广泛应用。
Internet是这些技术的典型应用，经过了几年快速的发展，其规模已发展到几万个互连网，并正在以每月百分之十几的速率增长；国内网络建设的发展也十分迅速，已建成如Cernet、CSTNet、ChinaGBN、ChinaNet等四大网络。
以它们为骨干连接在一起数目众多的基础网络，成为信息交流的节点，这些信息节点可以是一座智能大厦，也可以是智能建筑群，如：商务型大厦，办公用大楼，交通运输设施，卫生医疗设施，园区建筑。
不管是大厦的网络还是园区网络，都离不开信息传输的通道，离不开布线系统。
建筑物（大厦或园区）的布线系统作为提供信息服务的最末端，其性能的优劣将直接影响信息服务质量传统布线的不足主要表现在：不同应用系统（电话、计算机系统、局域网、楼宇自控系统等）的布线各自独立，不同的设备采用不同的传输线缆构成各自的网络，同时，连接线缆的插座、模块及配线架的结构和生产标准不同，相互之间达不到共用的目的，加上施工时期不同，致使形成的布线系统存在极大差异，难以互换通用。
这种传统布线方式由于没有统一的设计，施工、使用和管理都不方便；当工作场所需要重新规划，设备需要更换、移动或增加时，只能重新敷设线缆，安装插头、插座，并需中断办公，显然布线工作非常费时、耗资、效率很低。
因此，传统的布线不利于布线系统的综合利用和管理，限制了应用系统的变化以及网络规模的扩充和升级。
为了克服传统布线系统的缺点，美国AT&T公司贝尔实验室的专家们经过多年的潜心研究，于80年代末率先推出了SYSTIMAX PDS综合布线系统。
二、综合布线的基本概念和特点综合布线系统是一套用于建筑物内或建筑群之间为计算机、通信设施与监控系统预先设置的信息传输通道。
它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
综合布线系统是为适应综合业务数字网（ISDN）的需求而发展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容，模块化扩展、更新与系统灵活重组的可能性。
既为用户创造了现代信息系统环境，强化了控制与管理，又为用户节约了费用，保护了投资。
综合布线系统已成为现代化建筑的重要组成部分。
综合布线系统应用高品质的标准材料，以非屏蔽双绞线和光纤作为传输介质，采用组合压接方式，统一进行规划设计，组成一套完整而开放的布线系统。
该系统将语音、数据、图像信号的布线与建筑物安全报警、监控管理信号的布线综合在一个标准的布线系统内。
在墙壁上或地面上设置有标准插座，这些插座通过各种适配器与计算机、通信设备以及楼宇自动化设备相连接。
综合布线的硬件包括传输介质（非屏蔽双绞线、大对数电缆和光缆等）、配线架、标准信息插座、适配器、光电转换设备、系统保护设备等。
采用星型拓扑结构、模块化设计的综合布线系统，与传统的布线相比有许多特点，主要表现在系统具有开放性、灵活性、模块化、扩展性及独立性等特点。
（1）开放性综合布线系统采用开放式体系结构，符合多种国际上现行的标准，它几乎对所有著名厂商的产品都是开放的，并支持所有的通信协议。
这种开放性的特点使得设备的更换或网络结构的变化都不会导致综合布线系统的重新铺设，只需进行简单的跳线管理即可。
（2）灵活性综合布线系统的灵活性主要表现在三个方面：灵活组网、灵活变位和应用类型的灵活变化。
综合布线系统采用星型物理拓扑结构，为了适应不同的网络结构，可以在综合布线系统管理间进行跳线管理，使系统连接成为星型、环型、总线型等不同的逻辑结构，灵活地实现不同拓扑结构网络的组网；当终端设备位置需要改变时，除了进行跳线管理外，不需要进行更多的布线改变，使工位移动变得十分灵活；同时，综合布线系统还能够满足多种应用的要求，如数据终端、模拟或数字式电话机、个人计算机、工作站、打印机和主机等，使系统能灵活的联接不同应用类型的设备。
（3）模块化综合布线系统的接插元件，如配线架、终端模块等采用积木式结构，可以方便地进行更换插拔，使管理、扩展和使用变得十分简单。
（4）扩展性综合布线系统（包括材料、部件、通讯设备等设施）严格遵循国际标准，因此，无论计算机设备、通讯设备、控制设备随技术如何发展，将来都可很方便地将这些设备连接到系统中去。
综合布线系统灵活的配置为应用的扩展提供了较高的裕量。
系统采用光纤和双绞线作为传输介质，为不同应用提供了合理地选择空间。
对带宽要求不高的应用，采用双绞线，而对高带宽需求的应用采用光纤到桌面的方式。
语音主干系统采用大对数电缆，既可作为话音的主干，也可作为数据主干的备份，数据主干采用光缆，其高的带宽为多路实时多媒体信息传输留有足够裕量。
（5）独立性综合布线系统的最根本的特点是独立性。
最底层是物理布线，与物理布线直接相关的是数据链路层，即网络的逻辑拓扑结构。
而网络层和应用层与物理布线完全不相关，即网络传输协议、网络操作系统、网络管理软件及网络应用软件等与物理布线相互独立。
无论网络技术如何变化，其局部网络逻辑拓扑结构都是总线型、环型、星型、树型或以上几种形式的结合，而星型的综合布线系统，通过在管理间内跳线的灵活变换，可以实现上述的总线型(如Ethernet/IEEE802.3)、环型(IEEE802.5/Token-Ring，X3T9.5 TPDDI/FDDI)、星型(StarLAN)或混合型(含有环、总线等形式)的拓扑结构，因此采用综合布线方式进行物理布线时，不必过多地考虑网络的逻辑结构，更不需要考虑网络服务和网络管理软件，也就是说综合布线系统具有与应用的独立性。
5．综合布线系统的组成综合布线系统由6个子系统组成，包括工作区子系统、水平区子系统、管理间子系统、垂直干线子系统、设备间子系统及建筑群子系统。
由于采用星型结构，任何一个子系统都可独立地接入综合布线中。
因此，系统易于扩充，布线易于重新组合，也便于查找和排除故障。
（1）工作区子系统工作区子系统是一个可以独立设置终端设备的区域，该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。
工作区的服务面积一般可按5~10平方米估算，工作区内信息点的数量根据相应的设计等级要求设置。
工作区的每个信息插座都应该支持电话机、数据终端、计算机及监视器等终端设备，同时，为了便于管理和识别，有些厂家的信息插座做成多种颜色：黑、白、红、蓝、绿、黄，这些颜色的设置应符合TIA/EIA 606标准。
（2）水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
一般情况，水平电缆应采用4对双绞线电缆。
在水平子系统有高速率应用的场合，应采用光缆，即光纤到桌面。
水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。
水平子系统的电缆长度应小于90米，信息插座应在内部做固定线连接。
（3）管理间子系统管理间子系统设置在楼层分配线设备的房间内。
管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。
管理间子系统应采用单点管理双交接。
交接场的结构取决于工作区、综合布线系统规模和选用的硬件。
在管理规模大、复杂、有二级交接间时，才设置双点管理双交接。
在管理点，应根据应用环境用标记插入条来标出各个端接场。
交接区应有良好的标记系统，如建筑物名称、建筑物位置、区号、起始点和功能等标志。
交接间和二级交接间的配线设备应采用色标区别各类用途的配线区。
（4）垂直干线子系统垂直干线子系统应由设备间的配线设备和跳线以及设备间至各楼层分配线间的连接电缆组成。
在确定垂直子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。
对于基本型每个工作区可选定2对，对于增强型每个工作区可选定3对双绞线，对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。
如果设备间与计算机机房处于不同的地点，而且需要把语音电缆连至设备间，把数据电缆连至计算机机房，则应在设计中选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由语音和数据的需要。
当必要时，也可以采用光缆系统予以满足。
（5）设备间子系统设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。
设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
设备间内的所有进线终端设备应采用色标区别各类用途的配线区。
设备间位置及大小应根据设备的数量、规模、最佳网络中心等内容综合考虑确定。
（6）建筑群子系统建筑群子系统由二个以上建筑物的电话、数据、监视系统组成一个建筑群综合布线系统，其连接各建筑物之间的缆线和配线设备，组成建筑群子系统。
