室内给排水系统(卫生间)施工方案
一、施工前准备工作
1. 室内给排水系统(卫生间)施工前,需进行详细的规划和设计,确保系统布局合理,满足卫生间使用的要求。
二、给水系统施工
1. 给水系统施工包括主供水管道和分支供水管道的安装。
2. 选择符合国家标准的优质管材,如PVC管、PPR管等。
3. 进行管道布局,确定合适的水龙头、淋浴器和马桶等设备的
位置。
4. 安装水龙头、淋浴器和马桶等设备,并连接到供水管道。
5. 进行水压测试,确保给水系统正常运行。
三、排水系统施工
1. 排水系统施工包括下水道和排水管道的安装。
2. 选择符合国家标准的优质管材,如PVC管、地漏等。
3. 进行排水管道的布局,确定合适的排水口位置。
4. 安装下水道和排水管道,并连接到下水道主管。
5. 进行漏水测试,确保排水系统正常运行。
四、其他工作
1. 在施工完成后,进行细部清理,确保施工区域整洁。
2. 对给排水系统进行检查,修正可能存在的问题,确保系统完好。
以上为室内给排水系统(卫生间)施工方案的简要说明。
具体的施工细节可以根据实际情况进行调整。
室内给排水系统施工一、给水管施工1、预留预埋(1)熟悉图纸:根据施工图纸和交底纪要详细计算出每层所需套管大小和数量;套管大小比管径大两级。
卫生间套管高出地坪50mm、其它套管高出地坪20mm,穿墙套管与饰面平。
(2)套管加工:根据土建进度,按计算的套管大小和数量,加工好各层的套管。
(3)放线定位:等土建平板模支好后,根据卫生洁具的下水预留尺寸和各立管位置在模板上画线定位,立管的套管预留根据下层的套管位置需吊线坠进行。
(4)固定与填充:将套管放于既定位置定好,并用填充物塞满。
2、给水管道安装(1)材料要求:工程所使用的材料、成品、半成品、配件、器具和设备必须具备中文质量合格证明文件,其规格、性能检测报告应符合国家技术标准或设计要求,进场应进行严格的检查验收。
(2)连接方式:给水管采用PPR给水管热熔连接。
(3)工艺流程安装准备——预制加工——干管安装——立管安装——支管安装——管道试压——管道冲洗1)安装准备:认真熟悉施工图纸,根据施工方案制定的施工方法和技术交底的具体措施做好准备工作,参照有关专业设备图和装修建筑图,核对各种管道的坐标、标高是否有交叉,管道排列所用空间是否合理、对有问题的地方及时与设计及有关人员研究解决,办好变更洽商记录。
2) 预制加工:按设计图纸画出管路分路、管径、变径、预留管口、阀门位置等施工草图,在实际安装的结构位置做标记,按标记分段量出实际尺寸记录在施工草图上,然后按草图测得的尺寸预制加工。
3) 干管安装:建筑物埋地引入管和室内埋地管宜分两段进行敷设。
室内埋地管应在土建工程回填土夯实后重新开挖进行,严禁在回填土之前,未夯实的土层中敷设;敷设管道的管底应平整,不得有坚硬的突出物体。
4) 立管安装:立管从上到下统一吊线安装支架,将预制好的立管按编号分层按顺序安装,对好调直,校核预留洞口处,并上好临时丝堵,立管阀门安装朝向应便于操作,安装完毕后,用卡件固定,配合土建堵好楼板洞,不得强行校正。

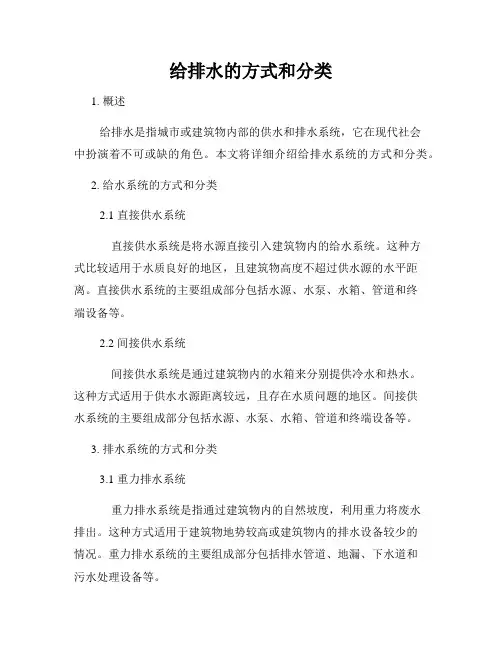

建筑给排水系统分类建筑给排水系统是指建筑物内的供水、排水和排污系统,它在建筑物的正常运行中起到了至关重要的作用。
根据不同的功能和使用需求,建筑给排水系统可以分为几种不同的分类。
本文将对建筑给排水系统的分类进行介绍。
一、供水系统分类供水系统是建筑物中的重要组成部分,其主要功能是提供清洁和安全的饮用水。
根据供水的方式和特点,供水系统可以分为以下几类:1. 直供水系统:直供水系统是将城市供水直接引入建筑物内供应,其主要特点是供水方便、水质稳定。
这种系统适用于高层建筑和大型商业建筑。
2. 污水回用系统:污水回用系统是将室内使用过的污水进行处理后再利用,以供非饮用用途,如冲厕、浇灌等。
这种系统减少了对清洁饮用水的需求,具有环保节水的特点。
3. 雨水收集系统:雨水收集系统通过收集、储存和利用雨水,达到节约自来水的目的。
这种系统在一些对水资源有限的地区得到广泛应用,同时也减轻了城市排水压力。
二、排水系统分类排水系统是建筑物中的重要部分,其功能是将室内用水和雨水排出建筑物,并进行处理。
根据排水的方式和处理过程,排水系统可以分为以下几类:1. 排污系统:排污系统是将建筑物内产生的污水、废水从建筑物排出并集中处理。
这种系统需要合理的管网布置和污水处理设备,确保排放的水质符合相关标准。
2. 雨水排放系统:雨水排放系统是将建筑物屋面和平台上的雨水排放到室外。
这种系统需要合理的地势设计,确保排水顺畅,避免积水和漏水现象。
3. 地面雨水渗漏系统:地面雨水渗漏系统是将建筑物地面的雨水通过渗漏井和排水沟等方式渗入地下,达到地下水补充和排水的目的。
这种系统可以减少城市排水管网的负荷,有助于水资源的保护和循环利用。
三、给排水系统的其他分类除了供水和排水系统的分类,还有一些其他的分类方式:1. 冷热水系统:冷热水系统是指建筑物内的供冷和供暖系统,它们通过管道将冷热水供应到建筑物的不同部位,以满足人们的生活和办公需求。
2. 消防水系统:消防水系统是建筑物内的专门供应消防用水的系统,它确保了建筑物在发生火灾时能够及时灭火和疏散人员。

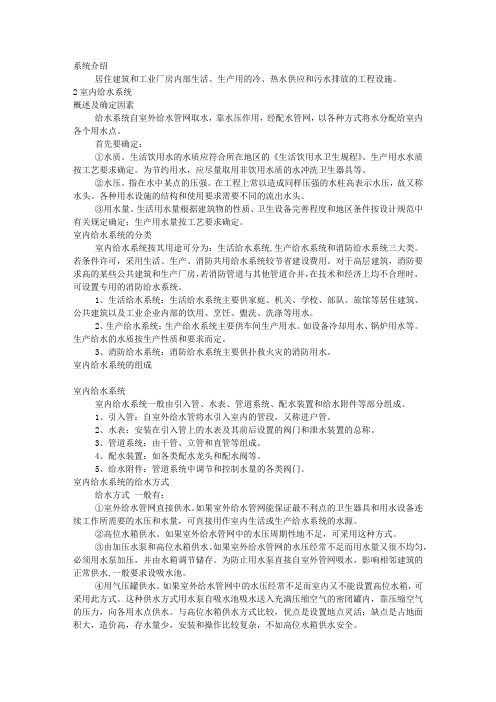

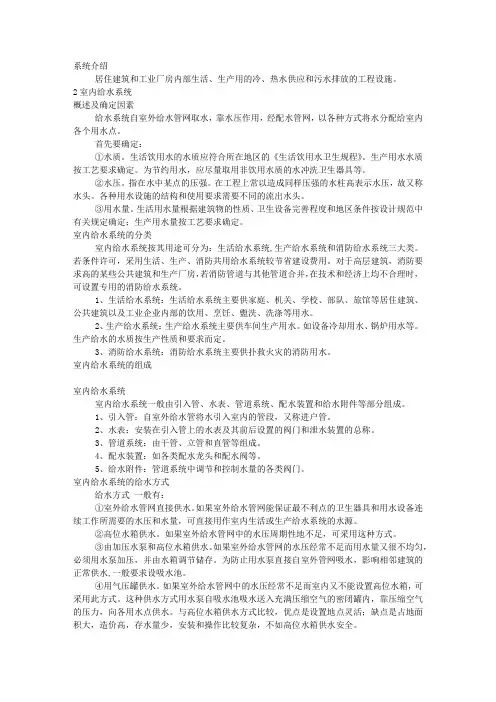

系统介绍居住建筑和工业厂房内部生活、生产用的冷、热水供应和污水排放的工程设施。
2室内给水系统概述及确定因素给水系统自室外给水管网取水,靠水压作用,经配水管网,以各种方式将水分配给室内各个用水点。
首先要确定:①水质。
生活饮用水的水质应符合所在地区的《生活饮用水卫生规程》。
生产用水水质按工艺要求确定。
为节约用水,应尽量取用非饮用水质的水冲洗卫生器具等。
②水压。
指在水中某点的压强。
在工程上常以造成同样压强的水柱高表示水压,故又称水头。
各种用水设施的结构和使用要求需要不同的流出水头。
③用水量。
生活用水量根据建筑物的性质、卫生设备完善程度和地区条件按设计规范中有关规定确定;生产用水量按工艺要求确定。
室内给水系统的分类室内给水系统按其用途可分为:生活给水系统,生产给水系统和消防给水系统三大类。
若条件许可,采用生活、生产、消防共用给水系统较节省建设费用。
对于高层建筑,消防要求高的某些公共建筑和生产厂房,若消防管道与其他管道合并,在技术和经济上均不合理时,可设置专用的消防给水系统。
1、生活给水系统:生活给水系统主要供家庭、机关、学校、部队、旅馆等居住建筑、公共建筑以及工业企业内部的饮用、烹饪、盥洗、洗涤等用水。
2、生产给水系统:生产给水系统主要供车间生产用水。
如设备冷却用水、锅炉用水等。
生产给水的水质按生产性质和要求而定。
3、消防给水系统:消防给水系统主要供扑救火灾的消防用水。
室内给水系统的组成室内给水系统室内给水系统一般由引入管、水表、管道系统、配水装置和给水附件等部分组成。
1、引入管:自室外给水管将水引入室内的管段,又称进户管。
2、水表:安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。
3、管道系统:由干管、立管和直管等组成。
4、配水装置:如各类配水龙头和配水阀等。
5、给水附件:管道系统中调节和控制水量的各类阀门。
室内给水系统的给水方式给水方式一般有:①室外给水管网直接供水。
如果室外给水管网能保证最不利点的卫生器具和用水设备连续工作所需要的水压和水量,可直接用作室内生活或生产给水系统的水源。
简述一般室内给水排水系统的组成
一般室内给水排水系统由以下组成部分:
对于给水系统,主要包括引入管、水表结点、配水管网、配水器具,以及升压设备。
引入管是室内给水系统的起点,它负责将外部的供水引入到建筑内部。
水表结点则用来计量和监控进入建筑的水量。
配水管网负责将水从引入管输送至各个配水器具。
配水器具则是供水系统的终点,负责将水供应给用户。
升压设备则用于提高水的压力,确保供水能够到达建筑物的每一个部分。
对于排水系统,主要包括卫生器具、排水管道、清通设备、抽升设备,以及通气管道系统和局部污水处理系统。
卫生器具是建筑内部排水系统的起点,用来收集和排除污废水。
排水管道负责将废水从卫生器具输送至排水立管。
清通设备则用于清理和疏通排水管道。
抽升设备用于将废水从低处提升至高处,以确保废水能够顺利排出。
通气管道系统和局部污水处理系统则用于确保排水的畅通性和环保性。
以上信息仅供参考,具体组成可能因实际情况而有所不同。

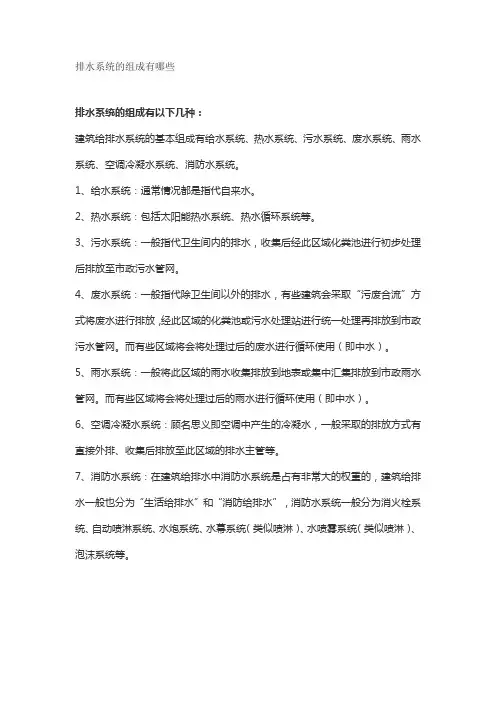

排水系统的组成有哪些
排水系统的组成有以下几种:
建筑给排水系统的基本组成有给水系统、热水系统、污水系统、废水系统、雨水系统、空调冷凝水系统、消防水系统。
1、给水系统:通常情况都是指代自来水。
2、热水系统:包括太阳能热水系统、热水循环系统等。
3、污水系统:一般指代卫生间内的排水,收集后经此区域化粪池进行初步处理后排放至市政污水管网。
4、废水系统:一般指代除卫生间以外的排水,有些建筑会采取“污废合流”方式将废水进行排放,经此区域的化粪池或污水处理站进行统一处理再排放到市政污水管网。
而有些区域将会将处理过后的废水进行循环使用(即中水)。
5、雨水系统:一般将此区域的雨水收集排放到地表或集中汇集排放到市政雨水管网。
而有些区域将会将处理过后的雨水进行循环使用(即中水)。
6、空调冷凝水系统:顾名思义即空调中产生的冷凝水,一般采取的排放方式有直接外排、收集后排放至此区域的排水主管等。
7、消防水系统:在建筑给排水中消防水系统是占有非常大的权重的,建筑给排水一般也分为“生活给排水”和“消防给排水”,消防水系统一般分为消火栓系统、自动喷淋系统、水炮系统、水幕系统(类似喷淋)、水喷雾系统(类似喷淋)、泡沫系统等。
给排水工程——基础知识建筑给排水系统的组成分类繁多,我们着重捋一捋室内给排水系统常见的6种给水方式和3种排水方式。
一、室内给水系统室内给水系统的6种方式:1、直接给水方式2、设水泵给水方式3、气压给水方式4、设水泵和水箱给水方式5、分区给水方式6、设水箱给水方式二、室内排水系统室内排水系统的3种方式:建筑内部污废水排水管道系统按排水立管和通气立管的设置情况分为:1、单立管排水系统2、双立管排水系统3、三立管排水系统二、管材篇给排水工程种用到的管材种类繁多,本文总结常用的16种管材,全面介绍。
1硬聚氯乙烯(PVC-U)管PVC-U管道是以卫生级聚氯乙烯(PVC)树脂为主要原料,加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型,通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。
PVC-U管道的优点:重量轻、耐腐蚀、水流阻力小、节约能源、安装迅捷、造价低。
应用范围:城镇自来水输水供水工程、建筑内外供水工程、工矿企业供水工程、地埋消防供水工程、农田水利输水灌溉工程、园林园艺绿化供水工程、水产养殖业供水排水工程等。
2无规共聚聚丙烯(PP-R)给水管PP-R管又叫三型聚丙烯管,采用无规共聚聚丙烯经挤出成为管材,注塑成为管件。
是欧洲90年代初开发应用的新型塑料管道产品。
PP-R是80年代末,采用气相共聚工艺使5%左右PE在PP的分子链中随机地均匀聚合(无规共聚)而成为新一代管道材料。
它具有较好的抗冲击性能和长期蠕变性能。
PPR管优点:价格适中、性能稳定,耐热保温,耐腐蚀,内壁光滑不结垢、管道系统安全可靠,并不渗透,使用年限可达50年。
号称永不结垢、永不生锈、永不渗漏、绿色高级给水材料。
PPR管缺点:施工技术要求高,需采用专用工具及专业人士进行施工,方能确保系统安全。
PPR管材应用领域:1、建筑物的冷热水系统,包括集中供热系统;2、建筑物内的采暖系统、包括地板、壁板及辐射采暖系统;3、可直接饮用的纯净水供水系统;4、中央(集中)空调系统;5、输送或排放化学介质等工业用管道系统。
室内给水排水系统
室内给水排水系统给水管道、配件及设备安装、室内消火栓系统安装、管道防腐、绝热、排水管道、雨水管道及配件安装等。
百科帮你涨姿势
室内给水排水系统
正文
居住建筑和工业厂房内部生活、生产用的冷、热水供应和污水排放的工程设施。
室内给水给水系统自室外给水管网取水,靠水压作用,经配水管网,以各种方式将水分配给室内各个用水点。
首先要确定:①水质。
生活饮用水的水质应符合所在地区的《生活饮用水卫生规程》。
生产用水水质按工艺要求确定。
为节约用水,应尽量取用非饮用水质的水冲洗卫生器具等。
②水压。
指在水中某点的压强。
在工程上常以造成同样压强的水柱高表示水压,故又称水头。
各种用水设施的结构和使用要求需要不同的流出水头。
③用水量。
生活用水量根据建筑物的性质、卫生设备完善程度和地区条件按设计规范中有关规定确定;生产用水量按工艺要求确定。
给水管道系统室内给水管道按其用途可分为:生活饮用给水管道,生产给水管道和消防给水管道三种。
若条件许可,采用生活、生产、消防共用给水系统较节省建设费用。
对于高层建筑,消防要求高的某些公共建筑和生产厂房,若消防管道与其他管道合并,在技术和经济上均不合理时,可设置专用的消防给水系统。
室内给水系统的主要组成见图1。
室内给水排水系统
给水方式一般有:①室外给水管网直接供水。
如果室外给水管网能保证最不利点的卫生器具和用水设备连续工
作所需要的水压和水量,可直接用作室内生活或生产给水系统的水源。
②高位水箱供水。
如果室外给水管网中的水压周期性地不足,可采用这种方式。
③由加压水泵和高位水箱供水。
如果室外给水管网的水压经常不足而用水量又很不均匀,必须用水泵加压,并由水箱调节储存。
为防止用水泵直接自室外管网吸水,影响相邻建筑的正常供水,一般要求设吸水池(图2)。
④用气压罐供水。
如果室外给水管网中的水压经常不足而室内又不能设置高位水箱,可采用此方式。
这种供水方式用水泵自吸水池吸水送入充满压缩空气的密闭罐内,靠压缩空气的压力,向各用水点供水。
与高位水箱供水方式比较,优点是设置地点灵活;缺点是占地面积大,造价高,存水量少,安装和操作比较复杂,不如高位水箱供水安
全。
⑤水泵连续运转供水。
现代一些高层建筑,多采用吸水池贮水;用自动化装置控制水泵和保持管内水压。
室内给水排水系统
管网图式各种给水方式,根据其水平干管敷设的位置和形式,可以设计成:①下行上给式。
此式最常用,即水平干管敷设在底层走廊吊顶内,或地下室天花板下,或直接埋地敷设,或走在暖气沟内。
经配水立管由下向上,向各用水点供水。
②上行下给式。
水平干管敷设在顶层天花板下或吊顶内。
经配水立管由上向下,向各用水点供水。
常用于地下管线或机器设备较多的工业厂房、洗衣房和公共浴室,由屋顶水箱供水的多层民用及公共建筑。
在高层建筑给水系统中,根据材料性能和使用要求,在卫生器具处的水压应小于6千克力/厘米2,大于此值宜沿高度分区供水。
③环状管网。
有水平干管成环和立管成环两种,用于不允许间断用水的场所。
如大型公共建筑、高层建筑和生产工艺不允许断水的车间。
如果室内消防管道有10个以上的消火栓,室外供水系统为环状管网,并有两个引入管与室内管网相连,也采用环状管网(见室内消防系统)。
管道安装敷设给水管道需穿过承重墙或基础时,应预留洞口,要求管顶上部预留净空不得小于建筑物沉降量,以防止压坏管道。
给水管道可明设于顶棚下,或地板附近。
如
果建筑或工艺要求暗装,给水干管应尽量暗设在地下室顶棚下、设备层或地沟内。
给水立管和支管宜敷设在管井或管槽内。
在居住和公共建筑内敷设管道时,尽可能将管道安装在卫生间内。
室内热水供应系统由水加热器、热水供水管道及用水设备组成,供应室内盥洗、洗涤器皿等生活需要的热水,以及工业生产用的热水。
生活热水用水量和水温标准,根据当地的气候条件和生活习惯确定。
工业生产用热水量、水质和水温根据生产工艺要求确定。
生活用热水的水质应符合《生活饮用水卫生规程》的要求。
热水供应方式分两种。
①局部供应。
由局部的自动煤气热水器或电热水器制备热水,供个别浴室、厨房使用。
②集中供应。
集中制备热水或加热热媒,再输送到各使用点。
水的加热方式有:热水锅炉直接加热,优点是设备简单,但如果供给的水硬度较高,锅炉会结垢;蒸汽直接加热,优点是设备简单,缺点是噪声不易消除,如果供给的水硬度较高,会造成结垢;间接加热,热媒在另一管道系统流动,通过管壁传输热能将水加热,热水水质不受热媒污染,但设备投资较高。
热水配水管网主要有两种。
①单管式。
只有供水管,没有回水管。
优点是系统简单,造价低;缺点是用水点用水时,必须将管道内停留的冷水放完
才有热水。
在管路短或连续用水的情况下采用这种系统较为合适(图3)。
室内给水排水系统
②循环式。
除供水管外还设有回水管。
热水自水加热器经供水管供给各用水点,又经各用水点处的回水管返回水加热器。
这样,在各用水点处随时都有热水可用(图4)。
热水在管道内循环流动可靠自然循环或机械(泵)循环。
此外,高层建筑也可按竖向划分供水区,以免水压过高,影响使用。
室内给水排水系统
水的加热和贮存水加热设备的选择应根据使用特点、耗热量、加热方式、热源情况和燃料种类确定。
集中供应热水系统的热源,尽量利用工业余热和太阳能。
如有区域性设施供热,则不另设专用锅炉房。
集中供应热水系统的贮水器容积,应根据日热水用水量小时变化曲线及锅炉、水加热器的工作制度计算确定。
一般住宅、公寓、旅馆等使用热水时间长,因此以加热能力大、贮存容积小的为合适;工厂、学校、办公楼使用热水时间短,则以加热能力小、贮存容积大的较为合适。
水加热器向热水管网的供水压力和热水流量由接入的
补水给水管供给。
因此冷水补给水管的管径应保证能补给热
水供应系统的设计流量。
供水压力应保证位于最不利处的热水配水点的需要。
管道敷设热水管道系统应有补偿管道温度伸缩的措施。
热水横管应有不小于0.003的坡度,以便放气和泄水。
上行下给式系统配水干管的最高点应设排气装置。
下行上给式系统应利用最高配水点放气,在系统的最低点应有泄水装置。
为减少热损失,热水管道应进行保温。
室内排水将室内各种设备排出的污水分别汇集起来,直接或经过局部处理后,排入室外污水管道。
为排除屋面的雨、雪水,有时要设置室内雨水道,把雨水排入室外雨水道或合流制的下水道。
排水管道种类可分为:①生活污水管道。
用以排除各种生活污水,包括粪便污水,以及盥洗、洗涤等污水;②工业废水管道。
用以排除生产过程中产生的废水,包括被化学物质污染和机械杂质污染的废水;③雨水管道。
用以排除屋面汇集的雨、雪水。
系统选择根据污水的性质、污染程度、结合室外排水系统和污水处理及综合利用情况,设置室内排水系统。
一般民用建筑的室内排水系统为:①合流制。
即生活污水与雨水合在一起排除。
②分流制。
即生活污水与雨水分别排除;或粪便污水、洗涤废水及雨水分别排除。
卫生器具和存水弯①卫生器具,一般为陶瓷制品。
建
筑物内卫生间设置各种卫生器具数量,应根据卫生标准和有关的建筑设计规范确定。
②存水弯。
为了防止排水管道中的臭气由卫生器具等的排水口进入室内,在排水口以下或器具构造内设存水弯。
即在每次冲洗器具以后,在袋状弯管内存留一部分水,形成一般为深50毫米的水封,防止臭气漏出。

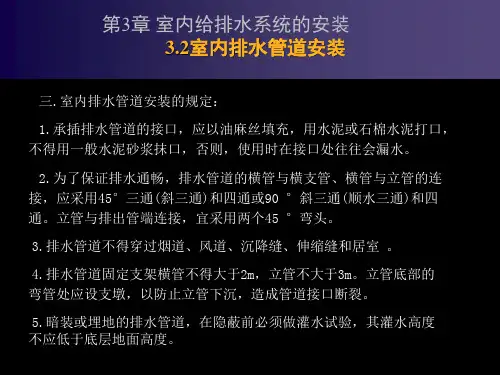

管道安装室内生活污水的排水系统(图5)由通气管、排水管、排水立管和排出管组成:①通气管。
作用是不使污水管内形成负压或正压破坏存水弯的水封。
②连接排水设备的排水管。
一般在地下埋设,或在地面上、楼板下沿墙、柱明设。
但架空管道,不得敷设在有特殊卫生要求的生产厂房内,以及食品库和贵重物品仓库内,也不得布置在遇水会爆炸、损坏的原料、产品和设备上面,以防因管道漏水,影响室内卫生或引起安全、质量事故。
如有特殊要求,可在管沟或吊顶内暗设,但应便于安装和检修。
③排水立管应靠近杂质最多的排水点,一般设在墙角、柱角、或沿墙柱设置。
立管应避免穿越卧室、办公室和对卫生、安静要求较高的房间。
必要时,可在管槽、管井内暗装,但在检查口处应设检修门。
④排出管,管线应最短,尽量避免转弯。
室内给水排水系统
污水的提升和局部处理室内污水,通常是自流至室外管网。
如果室内排水管道标高低于室外管道标高,则要用水
泵等提水设备提升后排除。
如果污水的性质和污染程度不能直接排入室外管网,应先进行局部处理。
一般可设置沉沙池、沉淀池、化粪池或隔油井等构筑物。
工业排放的废水应符合国家规定的标准。
