室内排水系统

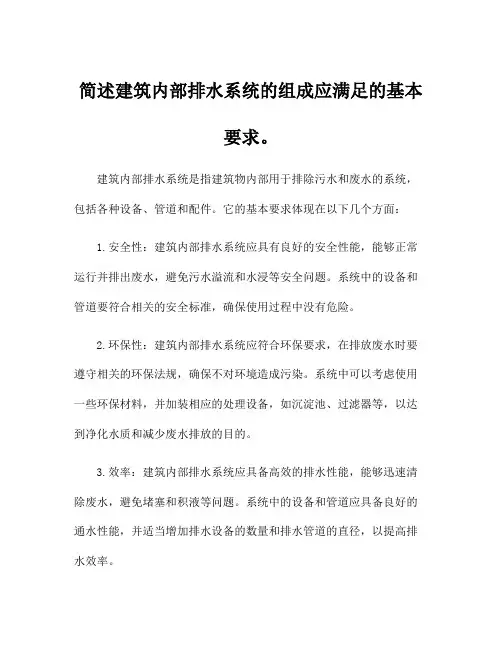

简述建筑内部排水系统的组成应满足的基本要求。

建筑内部排水系统是指建筑物内部用于排除污水和废水的系统，包括各种设备、管道和配件。

它的基本要求体现在以下几个方面：1.安全性：建筑内部排水系统应具有良好的安全性能，能够正常运行并排出废水，避免污水溢流和水浸等安全问题。

系统中的设备和管道要符合相关的安全标准，确保使用过程中没有危险。

2.环保性：建筑内部排水系统应符合环保要求，在排放废水时要遵守相关的环保法规，确保不对环境造成污染。

系统中可以考虑使用一些环保材料，并加装相应的处理设备，如沉淀池、过滤器等，以达到净化水质和减少废水排放的目的。

3.效率：建筑内部排水系统应具备高效的排水性能，能够迅速清除废水，避免堵塞和积液等问题。

系统中的设备和管道应具备良好的通水性能，并适当增加排水设备的数量和排水管道的直径，以提高排水效率。

4.可靠性：建筑内部排水系统应具备良好的可靠性，能够长时间稳定运行，不容易出现故障和损坏。

系统中的设备和管道要选用质量可靠的材料，并经过适当的设计和施工，以提高系统的使用寿命和稳定性。

5.灵活性：建筑内部排水系统应具备一定的灵活性，能够适应不同的使用需求，并方便维护和改造。

系统中的设备和管道要具备简单易用的特点，方便清理和维修，并预留一定的空间和接口，以便今后的改造和升级。

6.经济性：建筑内部排水系统应具备较好的经济性，既要满足基本的排水需求，又要尽可能减少投资和运营成本。

在设计和施工中应尽量选择性价比较高的设备和材料，并合理安排管道和设备的布局，以避免不必要的费用和浪费。

7.规范性：建筑内部排水系统应符合相关的规范和标准，确保设计和施工过程能够达到一定的标准和质量要求。

在设计和施工中要充分考虑建筑规划、结构条件和安全要求，并与其他相关系统进行协调，以确保整个建筑的运行安全和便利性。

总之，建筑内部排水系统的组成应满足安全性、环保性、效率、可靠性、灵活性、经济性和规范性等基本要求，通过合理的设计和施工，使其能够更好地满足建筑物的排水需求，确保室内环境的清洁和舒适。

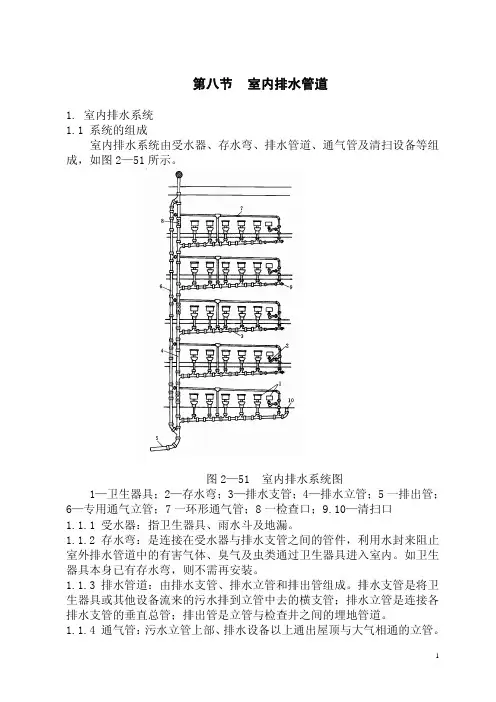

第八节室内排水管道1. 室内排水系统1.1 系统的组成室内排水系统由受水器、存水弯、排水管道、通气管及清扫设备等组成，如图2—51所示。

图2—51 室内排水系统图1—卫生器具；2—存水弯；3—排水支管；4—排水立管；5一排出管；6—专用通气立管；7一环形通气管；8一检查口；9.10—清扫口1.1.1 受水器：指卫生器具、雨水斗及地漏。

1.1.2 存水弯：是连接在受水器与排水支管之间的管件，利用水封来阻止室外排水管道中的有害气体、臭气及虫类通过卫生器具进入室内。

如卫生器具本身已有存水弯，则不需再安装。

1.1.3 排水管道：由排水支管、排水立管和排出管组成。

排水支管是将卫生器具或其他设备流来的污水排到立管中去的横支管；排水立管是连接各排水支管的垂直总管；排出管是立管与检查井之间的埋地管道。

1.1.4 通气管：污水立管上部、排水设备以上通出屋顶与大气相通的立管。

作用是使室内外排水管与大气相通，减少排水管内空气的压力波动，保护存水弯水封不被破坏，保证排水管道的水流畅通，同时将排水管道中的臭气和有害气体排到大气中去。

1.1.5 清扫设备：是指排水管道上装设的检查口、清扫口及室内检查井等。

1.2 系统的分类室内排水系统根据所排除水的性质，可分为生活污水、生产废水和雨水系统。

1.2.1 生活污水系统：从住宅、公共建筑和工厂卫生间内各种卫生器具排出的污水，可分为粪便污水和生活废水。

1.2.2 生产废水系统：在工业生产过程中产生的污水或废水。

1.2.3 雨水系统：屋面的雨、雪等降水。

1.3 系统的分流与合流排水系统应根据污水性质、污染情况，结合室外排水系统的设置、综合利用及水处理要求等，采用分流制或合流制。

1.3.1 室外无污水管道时，生活污水一般与生活废水分流，生活污水经化粪池处理。

当室外有污水管道时，生活污水与生活废水宜合流排出。

1.3.2 当建筑物采用中水系统时，生活废水与生活污水宜分流排出。

1.3.3 含有毒、有害物质的生产废水、含有大量油脂的生活废水及经技术经济比较认为需回收利用的生活废水、生产废水等应分流排出。

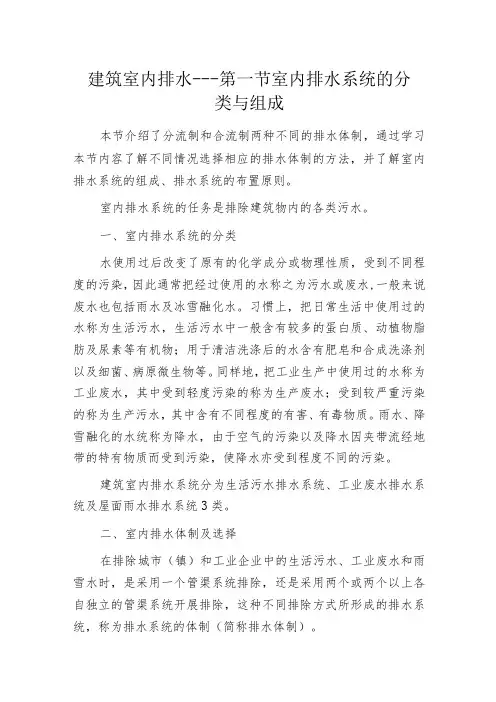

建筑室内排水---第一节室内排水系统的分类与组成本节介绍了分流制和合流制两种不同的排水体制，通过学习本节内容了解不同情况选择相应的排水体制的方法，并了解室内排水系统的组成、排水系统的布置原则。

室内排水系统的任务是排除建筑物内的各类污水。

一、室内排水系统的分类水使用过后改变了原有的化学成分或物理性质，受到不同程度的污染，因此通常把经过使用的水称之为污水或废水,一般来说废水也包括雨水及冰雪融化水。

习惯上，把日常生活中使用过的水称为生活污水，生活污水中一般含有较多的蛋白质、动植物脂肪及尿素等有机物；用于清洁洗涤后的水含有肥皂和合成洗涤剂以及细菌、病原微生物等。

同样地，把工业生产中使用过的水称为工业废水，其中受到轻度污染的称为生产废水；受到较严重污染的称为生产污水，其中含有不同程度的有害、有毒物质。

雨水、降雪融化的水统称为降水，由于空气的污染以及降水因夹带流经地带的特有物质而受到污染，使降水亦受到程度不同的污染。

建筑室内排水系统分为生活污水排水系统、工业废水排水系统及屋面雨水排水系统3类。

二、室内排水体制及选择在排除城市（镇）和工业企业中的生活污水、工业废水和雨雪水时，是采用一个管渠系统排除，还是采用两个或两个以上各自独立的管渠系统开展排除，这种不同排除方式所形成的排水系统，称为排水系统的体制（简称排水体制）。

建筑内部排水体制分为分流制和合流制两种，分别称为建筑内部分流排水和建筑内部合流排水。

建筑内部分流排水，是指居住建筑和公共建筑中的粪便污水和生活废水，工业建筑中的生产污水和生产废水各自由单独的排水管道系统排除。

建筑内部合流排水，是指建筑物中两种或两种以上的污、废水合用一套排水管道系统排除。

建筑物屋面雨水排水系统应独立设置，以便迅速、及时将雨水排出。

建筑物内部排水体制确定时，应根据污水性质、污染程度，结合建筑外部排水系统体制，有利于综合利用、污水的处理和中水开发等方面的因素考虑。

一般情况下，城市有污水处理厂，生活废水不需回用时，或生产污水与生活污水性质相似时宜采用合流排水体制。

简述一般室内给水排水系统的组成
一般室内给水排水系统由以下组成部分：
对于给水系统，主要包括引入管、水表结点、配水管网、配水器具，以及升压设备。

引入管是室内给水系统的起点，它负责将外部的供水引入到建筑内部。

水表结点则用来计量和监控进入建筑的水量。

配水管网负责将水从引入管输送至各个配水器具。

配水器具则是供水系统的终点，负责将水供应给用户。

升压设备则用于提高水的压力，确保供水能够到达建筑物的每一个部分。

对于排水系统，主要包括卫生器具、排水管道、清通设备、抽升设备，以及通气管道系统和局部污水处理系统。

卫生器具是建筑内部排水系统的起点，用来收集和排除污废水。

排水管道负责将废水从卫生器具输送至排水立管。

清通设备则用于清理和疏通排水管道。

抽升设备用于将废水从低处提升至高处，以确保废水能够顺利排出。

通气管道系统和局部污水处理系统则用于确保排水的畅通性和环保性。

以上信息仅供参考，具体组成可能因实际情况而有所不同。

简述建筑内部排水系统的组成建筑内部排水系统主要由以下部分组成：一、污（废）水收集器1．卫生器具这是排水系统的起点，用于收集人们日常生活中的污水和废水。

例如，马桶用于收集粪便污水；洗脸盆、洗菜盆等用于收集生活废水。

卫生器具的水封装置十分重要，它可以防止排水管道中的臭气进入室内。

水封一般是器具排水口下的存水弯，存水弯内存有一定高度（通常为50-100mm）的水，阻断了管道内空气与室内空气的连通。

二、排水管道1．横支管它连接卫生器具的排水管和立管，将单个或多个卫生器具排出的污水（废水）横向输送到立管。

横支管的管径根据所连接的卫生器具数量和排水量确定，一般采用DN50-DN150的管径。

在布置横支管时，要注意有一定的坡度（通常标准坡度为0.026），以保证污水能靠重力自流到立管。

2．立管立管主要是将各横支管输送来的污水（废水）向下输送到建筑物底部的横干管或排出管。

立管的管径一般较大，常见的有DN75-DN150。

为了保证立管的通水能力和通气效果，立管需垂直安装，并且在适当的高度要设置检查口，方便维修和疏通管道。

3．横干管横干管是将立管输送来的污水（废水）横向汇集并输送到排出管的管道。

横干管的管径根据排水流量确定，通常比立管管径大。

它的设置位置一般在建筑物的底层或地下室，同样需要保持一定的坡度（如0.002-0.005），使污水顺利流向排出管。

4．排出管排出管是排水系统中连接建筑物内部排水管道和室外排水管网的部分。

排出管的管径要满足室内排水流量的要求，一般不小于立管管径。

排出管要穿过建筑物的基础或外墙，在穿过基础时要预留孔洞并做好防水处理，以防止建筑物基础沉降对管道造成破坏，同时避免污水渗漏到建筑物基础内。

三、通气系统1．伸顶通气管这是最常见的通气方式，立管顶端伸出屋面一定高度（一般不小于0.3m）。

伸顶通气管可以将排水管道内的臭气排到大气中，同时平衡管道内的气压，防止因气压波动导致水封破坏。

2．专用通气立管在排水流量较大、卫生器具较多的建筑中，仅靠伸顶通气管可能无法满足通气要求，这时会设置专用通气立管。

给排水工程——基础知识建筑给排水系统的组成分类繁多，我们着重捋一捋室内给排水系统常见的6种给水方式和3种排水方式。

一、室内给水系统室内给水系统的6种方式：1、直接给水方式2、设水泵给水方式3、气压给水方式4、设水泵和水箱给水方式5、分区给水方式6、设水箱给水方式二、室内排水系统室内排水系统的3种方式：建筑内部污废水排水管道系统按排水立管和通气立管的设置情况分为：1、单立管排水系统2、双立管排水系统3、三立管排水系统二、管材篇给排水工程种用到的管材种类繁多，本文总结常用的16种管材，全面介绍。

1硬聚氯乙烯（PVC-U）管PVC-U管道是以卫生级聚氯乙烯(PVC)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。

PVC-U管道的优点：重量轻、耐腐蚀、水流阻力小、节约能源、安装迅捷、造价低。

应用范围：城镇自来水输水供水工程、建筑内外供水工程、工矿企业供水工程、地埋消防供水工程、农田水利输水灌溉工程、园林园艺绿化供水工程、水产养殖业供水排水工程等。

2无规共聚聚丙烯（PP-R）给水管PP-R管又叫三型聚丙烯管，采用无规共聚聚丙烯经挤出成为管材，注塑成为管件。

是欧洲90年代初开发应用的新型塑料管道产品。

PP-R是80年代末，采用气相共聚工艺使5%左右PE在PP的分子链中随机地均匀聚合（无规共聚）而成为新一代管道材料。

它具有较好的抗冲击性能和长期蠕变性能。

PPR管优点：价格适中、性能稳定，耐热保温，耐腐蚀，内壁光滑不结垢、管道系统安全可靠，并不渗透，使用年限可达50年。

号称永不结垢、永不生锈、永不渗漏、绿色高级给水材料。

PPR管缺点：施工技术要求高，需采用专用工具及专业人士进行施工，方能确保系统安全。

PPR管材应用领域：1、建筑物的冷热水系统，包括集中供热系统；2、建筑物内的采暖系统、包括地板、壁板及辐射采暖系统；3、可直接饮用的纯净水供水系统；4、中央(集中)空调系统；5、输送或排放化学介质等工业用管道系统。
