室内给排水系统安装一般规定

4 室内给水系统安装4.1 一般规定4.1.1 本章适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收.4.1.2 给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮水卫生标准.4.1.3 管径小于或等于100mm的镀锌钢管应采作螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌.4.1.4 给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。

塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。

4．1．5 给水铸铁管管道采用水泥捻口或橡胶圈接口方式进行连接。

4．1．6铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。

4．1．7 给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。

4．1．8 冷、热水管道同时安装应符合下列规定：1 上、下平行安装时热水管应在冷水管上方。

2 垂直平行安装时热水管应在冷水管左侧。

4．2 给水管道及配件安装主控项目4．2．1 室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1。

5倍，但不得小于0。

6Mpa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1。

15倍状态下稳压2H，压力降不得超过0。

03Mpa,同时检查各连接处不得渗漏。

4.2.2 给水系统交付使用前必须进行试验并做好记录.检验方法:观察和开启阀门，水嘴等放水。

4.2.3生活给水系统管道在交付使用前必须冲洗和，开经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

室内给排水施工方案 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-室内给排水施工方案本工程给水由市政给水直供建筑天面水箱供水，部分为加压供天面水箱供水。

均为低压生活用水管道。

排水系统为雨水、生活污水直接排入市政排水管网，粪便污水经化粪池理化处理后，再排入排水管网；厨房有油污水经隔油池隔油处理后再排入污水排水管网。

为了确保工程质量，我施工队将绝对按施工规范及设计要求施工。

室内给排水工程（一）施工工艺流程1、室内给水管道工程：配合土建预留、预埋管位确定干管安装支管安装阀件安装管道试压防腐、涂漆系统冲洗、清毒2、室内给水管道附件及卫生器具给水配件工程；预留管口位置复核附件及配件安装3、室内排水管道工程：（1）±以下管道：管道定位开挖管沟沟槽处理管道对口、校直、校坡接口施工闭水试验回填管沟（2）±以上管道：配合土建预留、预埋管道定位、放样预制管段立管安装横管、支管安装通球、灌水试验（隐蔽管道作闭水试验）系统通水试验。

4、卫生器具安装工程：预埋支架（木砖）器具定位安装支架安装器具安装上下水道及五金配件盛水试验配件调整、调试5、室内给水附属设备安装工程：（1）水箱安装：基础验收成品水箱或水箱制作水箱就位、找平渗透或盛水、水压试验防锈刷漆安装管道及附件系统试验。

（2）水泵安装：基础验收设备验收水泵解体清洗水泵及电机就位找正联轴器调整灌浆固定精校配管安装单机试运转系统试运转（负荷试运转）（二）施工办法1、配合土建预留、预埋、凡安装图上有的而土建图未设计的，应及时与土建联系预留、预埋，开工前即与土建协商划分各自的范围和责任，以免发生错误或遗漏。

在配合土建预埋时，要进一步核对位置和尺寸，在浇砼过程中，要有专人监护，以防预埋件移位或损坏。

2、镀锌管全部用螺纹连接，管子螺纹应规范，如有断丝或缺丝不得大于螺纹全扣数的10%，安装螺纹管件时，应按旋紧方向一次装好，不得倒回。

给水管道布置要求(1)、室内生活给水管道宜布置成枝状管网，单向供水。

给水管道一般明装，给水管道暗设时，应符合下列要求：①不得直接敷设在建筑物结构层内，敷设在找平层或管槽内的给水支管的外径不宜大于25mm；②干管和立管应敷设在吊顶、管井、管窿内，支管宜敷设在楼（地）面的找平层内或沿墙敷设在管槽内；③敷设在找平层或管槽内的给水管管材宜采用塑料、金属与塑料复合管材或耐腐蚀的金属管材。

(2)、建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于0.5m；交叉埋设时不应小于0.15m，且给水管道应在排水管的上面。

敷设在室外综合管廊（沟）内的给水管道，宜在热水、热力管道下方，冷冻管和排水管的上方。

给水管道于各种管道之间的净距，应满足安装操作的要求，且不宜小于0.3m。

（3）室内冷、热水管上、下平行敷设时，冷水管应在热水管下方；垂直平行敷设时，冷水管应在热水管右侧。

生活给水管道不宜与输送易燃、可燃或有害的液体或气体的管道同管廊（沟）敷设。

给水管道穿越下列部位或接管时，应设置防水套管：①穿越地下室或地下构筑物的外墙处；②穿越屋面处；（注：有可靠的防水措施时，可不设套管）③穿越钢筋混凝土水池（箱）的壁板或地板连接管道时。

 明设的给水立管穿越楼板时，应采用防水措施。

④室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、管道材质及管道交叉等因素确定。

管顶最小覆土深度不得小于土壤冰冻线以下0.15m，行车道下的管线覆土深度不宜小于0.7m。

⑤塑料给水管道在室内宜暗设。

明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。

塑料给水管道不得布置在灶台上边缘；明设的塑料给水立管距灶台边缘不得小于0.4m，据燃气热水器边缘不宜小于0.2m。

达不到此要求时，应有保护措施。

塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m的金属管段过渡。

⑥埋地给水管道采用的管材，应具有耐腐蚀和能承受相应地面荷载能1力。

室内给水管道的安装要求
1.设计和规划：室内给水管道的安装应根据建筑物的用途和自然环境
等因素进行合理设计和规划。

设计过程中应考虑到给水管道的分布、布置
和联接方式，以确保水源到达各个使用点，同时减少管道的长度和弯曲，
降低水压损失。

2.材料选择：室内给水管道的材料应符合国家标准，并具有良好的耐
腐蚀性、密封性和耐压性能。

常用的材料包括钢管、铜管、塑料管等。

根
据具体的需求和性能要求选择合适的材料，并确保其质量合格。

3.管道布置：室内给水管道的布置应符合规范要求。

水管应按照直线
或者平滑曲线进行布置，避免出现过多的弯曲和倾斜。

水管的布置应尽量
避免与其他设备或建筑构件的冲突，并保持良好的防震、抗风压和温度变
化的能力。

4.安装方法：室内给水管道的安装应按照相关技术规范进行。

安装前
应对管道进行试压，以确保管道系统的密封性。

安装过程中要注意保护管
道的防腐层和绝热层，避免损坏和破坏。

安装完成后应进行终验，确保安
装质量和性能满足要求。

5.管道保护：室内给水管道安装完成后，应进行管道的保护和维护。

对于埋入墙体和地面的管道，应进行防腐蚀处理和保温措施，以避免管道
受到外界因素的影响。

定期检查和清洁管道，及时排除堵塞和漏水等问题，确保管道的正常运行。

室内给水管道的安装要求旨在保证管道系统的正常运行和水源的安全
可靠。

在安装过程中，应严格按照相关的要求进行操作，确保安装质量和
性能满足要求。

同时，应加强对管道的保护和维护，延长其使用寿命，提高使用效率。

室内给排水施工工艺规范要求
为了确保室内给排水管道施工质量，以下是一些施工工艺规范
要求。

材料准备
- 所选材料应符合国家标准，并且应配备齐全。

- 材料的送货单和质量证明都应该妥善保管。

- 包装损坏的材料不应使用。

管道铺设
- 安装地漏前应先进行防水处理，再进行地面垫层施工。

- 水平铺设的水管直径为50mm及以下时，应用橡胶垫圈密封，直径大于50mm时，应在泥水垫层中架设管架，并用金属扣带固定。

- 泥水管应嵌在砖墙或混凝土墙墙体内，并应进行设备安装前
的检查。

设备安装
- 安装龙头时，龙头上方应设置顶水器，防止进水管压力过大引起水花飞溅。

- 水暖器和燃气热水器的安装应符合国家标准及安全规程，并应进行严格的耐压试验。

- 安装地漏时，地漏口高应低于地面，以方便水排出。

管道测试
- 管道安装及设备安装完成后，应进行一次全面的试验，以确保安装质量。

- 试验应在施工单位工作人员的监督下进行。

- 试验的压力应符合国家规定，并持续时间应不少于30分钟。

- 试验后，如有泄漏等情况，应立即修复并重新试验。

以上是室内给排水施工工艺规范要求的主要内容。

在施工过程中，应严格按照要求进行操作，确保施工质量和施工安全。

同时，对安装质量进行全面的检查和测试，确保管道及设备的正常使用和维护。

中华人民共和国国家标准采暖与卫生工程施工及验收规范GBJ242—82主编单位：沈阳市建筑工程局批准单位：中华人民共和国城乡建设环境保护部批准报中华人民共和国国家经济委员会备案实行日期：1983年3月1日关于批准颁发《采暖与卫生工程施工及验收规范》的通知(82)城科字第159号由辽宁省建委主管、沈阳市建工局主编,会同北京、上海、天津、广东、广西、黑龙江等省、市、自治区有关单位修编的国家标准《采暖与卫生工程施工及验收规范》已会审定稿,现批准颁发,并报国家经委备案。

从一九八三年三月一日起实行,编号为GBJ242—82。

规范的管理和解释工作,由沈阳市建工局暖卫标准规范管理组负责,希将执行中存在的问题和意见函告他们,以供再次修订时参考。

城乡建设环境保护部一九八二年七月二十一日修订说明本规范是根据国家基本建设委员会(78)建发施字第514号和(79)建发施字第168号文件通知,由辽宁省建委主管,沈阳市建工局主编,会同北京、上海、天津、广东、广西、黑龙江、辽宁等十一个省、市、自治区的有关单位,共同对原国家建委1956年颁发的《建筑安装工程施工及验收暂行技术规范》第十一篇“内部卫生技术工程”和第十二篇“外部管道工程”中的有关章节进行修订。

修订后的新规范定名为《采暖与卫生工程施工及验收规范》。

在修订过程中,经过调查研究,广泛听取全国各地设计、施工、科研、大专院校等方面的意见,本着“技术先进、经济合理、安全适用、确保质量”的原则,保留了原规范行之有效的条文,修改了繁琐和在技术上要求偏高或偏低的条文,删去了较陈旧、无指导施工意义的条文,增补了国内外较成熟并广泛应用了的一些新技术和科研成果。

对一些重大技术问题,作了反复研究和试验,并在两次全国性会议上讨论审定,然后修改定稿。

修订后的规范,共分十二章二百七十五条,除保留原规范的室内给排水、采暖和热水供应、锅炉安装、防腐保温、工程验收等章节外,并新增加了民用建筑群(小区)的室外给排水、供热以及管道焊接等章节。

3.3.4卫生器具给水配件承受的最大工作压力，不得大于0.6MPa。

3.3.5高层建筑生活给水系统应竖向分区，竖向分区应符合下列要求：1各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况下不宜大于0.55MPa；2水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设置；3各分区最不利配水点的水压，应满足用水水压要求。

蓄水池宜做吸水井，以充分利用其有效容积，吸水坑不宜小于0.8m。

“人防火规”7.6.2条第6款规定室内消火栓处应同时设置消防软管卷盘，商业服务网点不能以设置双阀双出口消火栓,减少消火栓布置点的方法来满足两股水柱到达室内任何部位的要求。

热水管可用作冷水，但冷水管不能用于热水。

冷热水立管中心间距不小于80mm，热水管安装在面向的左侧。

截止阀适用于DN≦50的管段上，闸阀宜在DN>50的管段上使用。

主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

有振动的场所和埋地管道应采用柔性接头，其它场所宜采用刚性接头，当采用刚性接头时，每隔4 ～5 个刚性接头应设置一个柔性接头。

立管在穿越楼层处固定时在伸缩节处不固定，在伸缩节处固定时，在穿越楼层处不固定。

(1)立管穿越楼层处为固定支承且排水支管在楼板之下接入时，伸缩节应设置于水流汇合管件之下。

(2) 立管穿越楼板层处为固定支承且排水支管在楼板之上接人时，伸缩节应设置于水流汇合管件之上。

(3) 立管穿越楼层处为不固定支承时，伸缩节应设置于水流汇合管件之上或之下。

(4) 立管上无排水支管接入时，伸缩节可按伸缩节设计间距置于楼层任何部位。

(5) 横管上伸缩节应设于水流汇合管件上游端。

(7) 伸缩节插口应顺水流方向。

(8) 埋地或埋设于墙体，混凝土柱体内的管道不应设置伸缩节。

(9) 横管伸缩节应采用锁紧式橡胶圈管件；当管径大于或等于160MM时，横干管宜采用弹性橡胶密封圈连接形式。

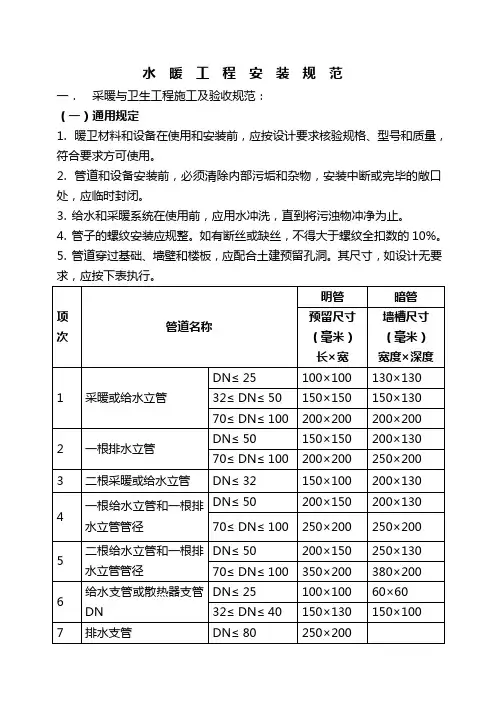

水暖工程安装规范一．采暖与卫生工程施工及验收规范：（一）通用规定1.暖卫材料和设备在使用和安装前，应按设计要求核验规格、型号和质量，符合要求方可使用。

2.管道和设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，应临时封闭。

3.给水和采暖系统在使用前，应用水冲洗，直到将污浊物冲净为止。

4.管子的螺纹安装应规整。

如有断丝或缺丝，不得大于螺纹全扣数的10%。

5.管道穿过基础、墙壁和楼板，应配合土建预留孔洞。

其尺寸，如设计无要求，应按下表执行。

注：给水引入管，管顶上部净空一般不小于100毫米，排水排出管，管顶上部净空一般不小于150毫米。

6.管道穿过地下室或地下构筑物外墙时，应采取防水措施。

对有严格防水要求的，应采用柔性防水套管；一般可采用刚性防水套管。

7.在同一房间内，安装同类型的采暖设备、卫生器具及管道附件，除有特殊要求外，应分别安装在同一高度上。

8.明装钢管成排安装时，直线部分应互相平行。

曲线部分：当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下并行时，曲率半径应相等。

9.管道采用法兰连接时，法兰应垂直于管子中心线，其表面应相互平行。

采暖和热水供应管道的法兰衬垫，宜采用橡胶石棉垫；给排水管道的法兰衬垫，宜采用橡胶垫。

法兰的衬垫不得突入管内，其外圆到法兰螺栓孔为宜。

法兰中间不得放置斜面垫或几个衬垫，连接法兰的螺栓，螺杆突出螺母长度不宜大于螺杆直径的1/2。

10.管道支、吊、托架的安装，应符合下列规定：（1）位置正确，埋设应平整牢固；（2）与管道接触应紧密，固定应牢靠；（3）滑动支架应灵活，滑托与滑槽两侧间应留有3—5毫米的间隙，并留有一定的偏移量；（4）无热伸长管道的吊架、吊杆应垂直安装。

（5）有热伸长管道的吊杆，应向热膨胀的反方向偏移。

（6）固定在建筑结构上的管道支、吊架，不得影响结构的安全。

11.钢管水平安装的支架间距规定12.采暖、给水及热水供应立管管卡安装，层高小于或等于5米，煤层须安装一个；层高大于5米，每层不得少于2个。

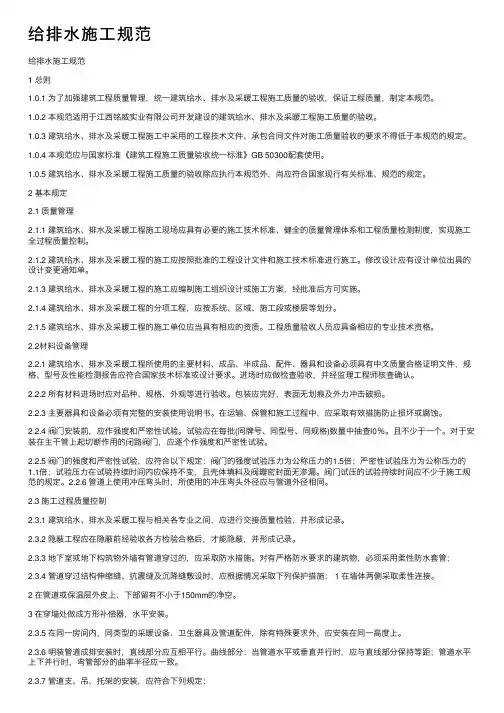

给排⽔施⼯规范给排⽔施⼯规范1 总则1.0.1 为了加强建筑⼯程质量管理，统⼀建筑给⽔、排⽔及采暖⼯程施⼯质量的验收，保证⼯程质量，制定本规范。

1.0.2 本规范适⽤于江西铭威实业有限公司开发建设的建筑给⽔、排⽔及采暖⼯程施⼯质量的验收。

1.0.3 建筑给⽔、排⽔及采暖⼯程施⼯中采⽤的⼯程技术⽂件、承包合同⽂件对施⼯质量验收的要求不得低于本规范的规定。

1.0.4 本规范应与国家标准《建筑⼯程施⼯质量验收统⼀标淮》GB 50300配套使⽤。

1.0.5 建筑给⽔、排⽔及采暖⼯程施⼯质量的验收除应执⾏本规范外，尚应符合国家现⾏有关标准、规范的规定。

2 基本规定2.1 质量管理2.1.1 建筑给⽔、排⽔及采暖⼯程施⼯现场应具有必要的施⼯技术标准、健全的质量管理体系和⼯程质量检测制度，实现施⼯全过程质量控制。

2.1.2 建筑给⽔、排⽔及采暖⼯程的施⼯应按照批准的⼯程设计⽂件和施⼯技术标准进⾏施⼯。

修改设计应有设计单位出具的设计变更通知单。

2.1.3 建筑给⽔、排⽔及采暖⼯程的施⼯应编制施⼯组织设计或施⼯⽅案，经批准后⽅可实施。

2.1.4 建筑给⽔、排⽔及采暖⼯程的分项⼯程，应按系统、区域、施⼯段或楼层等划分。

2.1.5 建筑给⽔、排⽔及采暖⼯程的施⼯单位应当具有相应的资质。

⼯程质量验收⼈员应具备相应的专业技术资格。

2.2材料设备管理2.2.1 建筑给⽔、排⽔及采暖⼯程所使⽤的主要材料、成品、半成品、配件、器具和设备必须具有中⽂质量合格证明⽂件，规格、型号及性能检测报告应符合国家技术标准或设计要求。

进场时应做检查验收，并经监理⼯程师核查确认。

2.2.2 所有材料进场时应对品种、规格、外观等进⾏验收。

包装应完好，表⾯⽆划痕及外⼒冲击破损。

2.2.3 主要器具和设备必须有完整的安装使⽤说明书。

在运输、保管和施⼯过程中，应采取有效措施防⽌损坏或腐蚀。

2.2.4 阀门安装前，应作强度和严密性试验。

试验应在每批(同牌号、同型号、同规格)数量中抽查l0％。
