一般压力表检定记录 0.6MPa

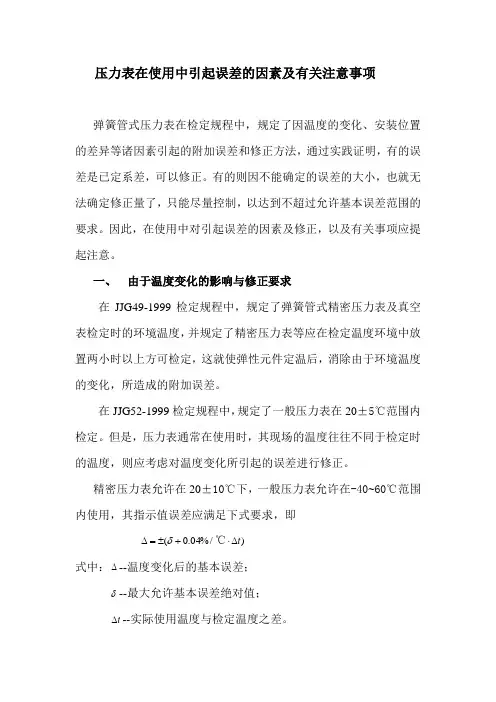

压力表在使用中引起误差的因素及有关注意事项弹簧管式压力表在检定规程中，规定了因温度的变化、安装位置的差异等诸因素引起的附加误差和修正方法，通过实践证明，有的误差是已定系差，可以修正。

有的则因不能确定的误差的大小，也就无法确定修正量了，只能尽量控制，以达到不超过允许基本误差范围的要求。

因此，在使用中对引起误差的因素及修正，以及有关事项应提起注意。

一、由于温度变化的影响与修正要求在JJG49-1999检定规程中，规定了弹簧管式精密压力表及真空表检定时的环境温度，并规定了精密压力表等应在检定温度环境中放置两小时以上方可检定，这就使弹性元件定温后，消除由于环境温度的变化，所造成的附加误差。

在JJG52-1999检定规程中，规定了一般压力表在20±5℃范围内检定。

但是，压力表通常在使用时，其现场的温度往往不同于检定时的温度，则应考虑对温度变化所引起的误差进行修正。

精密压力表允许在20±10℃下，一般压力表允许在-40~60℃范围内使用，其指示值误差应满足下式要求，即±∆δ℃)t∆⋅(+=.004/%式中：∆--温度变化后的基本误差；δ--最大允许基本误差绝对值；t∆--实际使用温度与检定温度之差。

12t t t -=∆2t --精密表在10~30℃环境中的实际温度；1t --当2t 高于22℃或23℃时，为22℃或23℃，2t 低于18℃或17℃时，为18℃或17℃；或者2t --一般在-40~60℃环境中的实际温度；1t --2t 高于25℃时，为25℃，2t 低于15℃时，为15℃。

下举例看看温度变化引起的误差有多大。

例：有一块精密压力表为0.25级，测量范围0~16MPa ，现在29℃环境中使用，此时该表的示值允许误差是多少？解：该表正常情况下（20±2℃）的允许基本误差是04.0%25.016±=⨯±=δ(MPa)现在29℃环境使用，72229=-=∆t （℃）温度变化引起得到附加误差为：/%04.0℃7⨯℃16⨯ MPa=0.0448 MPa所以，此时该表的示值允许误差是0848.0)0448.004.0(±=+±=∆(MPa) 其实，按规程上给定的温度修正公式，可以理解为因温度变化后，其准确度等级也变化了。

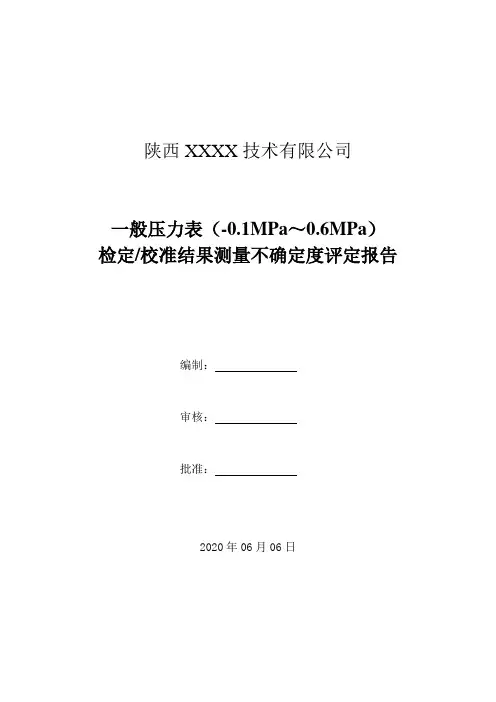

陕西XXXX技术有限公司一般压力表（-0.1MPa～0.6MPa）检定/校准结果测量不确定度评定报告编制：审核：批准：2020年06月06日检定/校准结果测量不确定度评定报告1 概述1.1 测量依据JJG 52-2013《弹性元件式一般压力表、压力真空表和真空表检定规程》1.2 环境条件温度（20±5）℃；相对湿度＜85%；环境压力：大气压力；仪表在检定前应在以上规定的环境条件下至少静置2h1.3 选用的标准器活塞压力计，编号N2798,太原市太航压力测试科技有限公司，测量范围为（-0.1～0.6）MPa，准确度等级0.01级。

1.4 被测对象一般压力表，编号34581，西安云仪仪器仪表有限公司，测量范围（0～0.6）MPa，准确度等级为4.0级。

1.5 测量过程通过升压和降压两个循环将被测一般压力表各测量点与标准压力值比较逐点读取被检一般压力表的示值。

被测一般压力表的示值与标准压力值之差即为被测一般压力表的示值误差。

1.6 评定结果的使用符合上述条件的测量结果，一般可直接引用本不确定度结果。

2 数学模型以示值误差的形式给出：标被P P -=δ式中： δ—被测一般压力表的示值误差；被P —被测一般压力表示值； 标P —活塞压力计的标准压力值；灵敏系数1c 1=∂∆∂=被P P 1-c 2=∂∆∂=标P P3 标准不确定度的评定3.1被测一般压力表示值被P 的标准不确定度 ）（被P u）（被P u 不确定度的来源主要有：a ）被测一般压力表测量重复性引入的不确定度分量）（被1u P ；b ）被测一般压力表估读引入的不确定度分量）（被2u P ； c ）温度变化引入的被测一般压力表不确定度分量）（被3u P 。

3.1.1被测一般压力表测量重复性引入的不确定度分量）（被1u P 的来源主要是一般压力表的测量重复性，可以通过连续测量得到测量列，采用A 类方法进行评定。

取一块量程为0.6MPa ，准确度等级为4.0级的一般压力表,在0.3MPa 点作10次等精度重复测量，得到测量结果i 被P (i=1,2,3．．．)为以下测量数列表1则测量结果的算术平均值为1被P =0.307MPa单次测量1被P 的实验标准差为1-n s 2m1i 1i (1）（被被）被∑=-=P PP =0.0041MPa算术平均值的实验标准差为ns s 11）（）（被被P P==0.0013MPa对于A 类评定）（被1u P ，可由n 次独立重复观察的算术平均值的标准差作为测量结果的标准不确定度为）（）（被被11s u P P ==0.0013MPa ）（被1u P 的自由度）（被1P ν=n-1=9 3.1.2被测一般压力表估读引入的不确定度分量）（被2u P 主要来源是一般压力表的分度值引起的估读误差，可采用B 类评定方法。

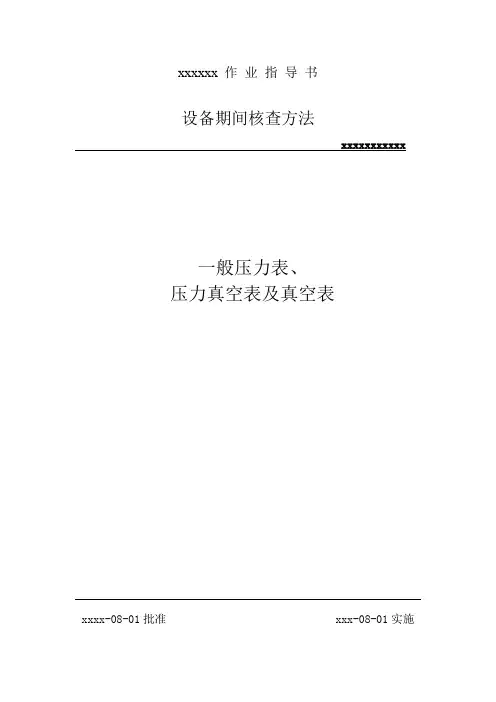

xxxxxx 作业指导书设备期间核查方法xxxxxxxxxxx一般压力表、压力真空表及真空表xxxx-08-01批准 xxx-08-01实施一般压力表期间核查方法1. 本方法适用于一般压力表（0—250MPa）的期间核查。

2. 本方法制定依据：YTIM231—2004JJG49—1999JJG52—19993. 期间核查时机3.1本设备检定周期为24个月，期间核查定每个周期内进行1次，分别安排在12个月内核查，间隔12个月；3.2检测数据出现明显变化或顾客对校准数据提出重大质疑时；3.3遇到意外情况（如碰撞、剧烈颠震、过载水浸等）。

4. 核查项目及要求：根据检定本设备的规程要求和指标，核查一般压力表（0—250MPa）的技术稳定性。

5. 核查方式：两台相同型号、规格、等级的设备通过对同一样品的检测进行比对。

6. 核查步骤：6.1对样品的要求：精密压力表选取一块（0—6）MPa和一块（0—60）MPa；压力表选取一块（0—6）MPa和一块（0—60）MPa。

6.2环境要求：压力表在环境温度（20±5）℃、相对湿度85%以下的情况下放置2小时后进行检定。

6.3检测步骤|：依据JJG49—1999；JJG52—1999规程的检定方法，（0—6）MPa以下的精密数字压力表用一块（0—6）MPa的压力表，选取0.6 MPa这一点，先在活塞压力计上检定，再在精密数字压力表上检定，看看检定示值结果。

（0—60）MPa的精密数字压力表用一块（0—60）MPa的压力表，选取6 MPa这一点，先在（1—60）MPa的活塞压力计上检定，再在（0—60 ）MPa的精密数字压力表上检定，看看检定示值结果。

最后看看精密数字压力表的稳定性。

7. 数据处理及判定原则：根据JJG49—1999；JJG52—1999规程的要求，进行数据合理处理和判定。

8. 样品处理：规定样品在核查中及核查后进行长期保管。

本方法由压力室编写审核：批准：。

弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～60 MPa精度：0.05 最少分度为：0.01 MPa编号：3－6－212检定结论：合格试验人员：试验负责人：苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～60 MPa精度：0.05 最少分度为：0.01 MPa编号：3－6－212检定结论：合格试验人员：试验负责人：苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃05 年6月15 日工程名称：桐城市垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～60 MPa精度：0.05 最少分度为：0.01 MPa编号：3－6－212检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～0.4 MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～0.4 MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08日工程名称：桐城垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～0.4MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08日工程名称：桐城垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～0.6 MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08日工程名称：桐城垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～1 MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08日工程名称：桐城垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～1MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08日工程名称：桐城垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～1 MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论： 合 格试验人员： 试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃ 2013 年08月08日工程名称：桐城垃圾焚烧发电项目 用 途： ＃1锅炉 标准表量程：0～2.5 MPa 精度：0.05 最少分度为：0.01 MPa 编号：3－6－212检定结论：合格试验人员：试验负责人：苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～2.5 MPa精度：0.05 最少分度为：0.01MPa编号：3－6－212检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城垃圾焚烧发电项目用途：1＃机标准表量程：0～2.5 MPa精度：0.05 最少分度为：0.01 MPa编号：95－6－207检定结论： 合 格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃ 2013年08月08日工程名称：桐城垃圾焚烧发电项目 用 途： 1＃标准表量程：0～1 MPa 精度：0.05 最少分度为：0.01 MPa 编号：95－6－207检定结论： 合 格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃ 2013年 08月 08 日工程名称：桐城市垃圾焚烧发电项目 用 途： 1＃机 标准表量程：0～-0.1 MPa 精度：0.05 最少分度为：0.01 MPa 编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08日工程名称：桐城垃圾焚烧发电项目用途：1＃机标准表量程：0~0.6 MPa精度：0.05最少分度为：0.01 MPa 编号：98－5－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08日工程名称：桐城垃圾焚烧发电项目用途：＃1锅炉标准表量程：-01～0.9MPa 精度：0.05 最少分度为：0.01MPa 编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城垃圾焚烧发电项目用途：＃1锅炉标准表量程：-0.1～0.15 MPa精度：0.05 最少分度为：0.01 MPa编号：92－12－866检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城垃圾焚烧发电项目用途：＃1锅炉标准表量程：0～40 KPa精度：0.05 最少分度为：0.01 MPa编号：92－12－866检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城垃圾焚烧发电项目用途：1＃机标准表量程：-0.1~0.15 MPa精度：0.05 MPa.最少分度为：0.01 MPa编号：03－6－172检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1＃机标准表量程：0～1.6 MPa精度：0.05最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1＃机标准表量程：0～0.6 MPa精度：0.05 最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1＃机标准表量程：0～1.6 MPa精度：0.05 最少分度为：0.01 MPa编号：03－6－172检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城垃圾焚烧发电项目用途：1＃机标准表量程：0～1.6 MPa精度：0.05 最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08日工程名称：桐城垃圾焚烧发电项目用途：1＃机标准表量程：0～0.6 MPa精度：0.05 最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城垃圾焚烧发电项目用途：1＃机标准表量程：0～0.6 MPa精度：0.06 最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城垃圾焚烧发电项目用途：1＃机标准表量程：0～0.6 MPa精度：0.05最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08日工程名称：桐城市垃圾焚烧发电项目用途：1＃机标准表量程：0～0.6 MPa精度：0.05 最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1＃机标准表量程：0～1.6 MPa精度：0.05 最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1＃机标准表量程：0～0.6 MPa精度：0.05 最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1＃机标准表量程：0～0.6 MPa精度：0.05 最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08日工程名称：桐城市垃圾焚烧发电项目用途：1＃机标准表量程：0～1 MPa精度：0.05 最少分度为：0.01 MPa编号：3－6－212检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08日工程名称：桐城市垃圾焚烧发电项目用途：1＃机标准表量程：0～1 MPa精度：0.05 最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1＃机标准表量程：0～25 MPa精度：0.25 最少分度为：0.2 MPa编号：3－6－212检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：0～1.6 MPa精度：0.05 最少分度为：0.01 MPa编号：92－12－866检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：0～10 MPa精度：0.05 最少分度为：0.01 MPa编号：92－12－866检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：0～10 MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：0～1 MPa精度：0.05最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：0～1MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：0～6 MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：-1～0 MPa精度：0.25 最少分度为：0.01 MPa编号：96－8－15检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：0～0.6 MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：0～1 MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013 年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：0～2.5 MPa精度：0.05 最少分度为：0.01 MPa编号：95－6－207检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：0～2.5 MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论：合格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃2013年08月08 日工程名称：桐城市垃圾焚烧发电项目用途：1#机标准表量程：0～6 MPa精度：0.05 最少分度为：0.01 MPa编号：02－1－12检定结论： 合 格试验人员：试验负责人：江苏华能建设工程集团有限公司弹簧管式一般压力表校检湿度：57 % 室温32℃ 2013 年 08月08 日工程名称：桐城市垃圾焚烧发电项目 用 途： 1#机标准表量程：0～0.16 MPa 精度：0.05 最少分度为：0.01 MPa 编号：03－6－172。

XA-TS Y-01执行标准SDJ279--90仪表型号Y —150 出厂编号05-12-12 精度 1.5最小分度值0.01MPa 测量范围0-1MPa 允许误差±0.0096MPa 创造厂兴化腾达外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.148 -0.002 0.000 0.148 -0.002 0.000 0.00050 0.300 0.299 -0.001 0.000 0.298 -0.002 0.000 0.00175 0.450 0.450 0.001 0.000 0.450 -0.001 0.000 0.001 100 0.600 0.597 -0.003 0.000 0.600 0.000 0.000 0.0023结论合格备注审核人：试验人：2022 年6 月16 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —150 出厂编号05-12-127 精度 1.5最小分度值0.01MPa 测量范围0-1MPa 允许误差±0.0096MPa 创造厂兴化腾达外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.00150 0.300 0.298 -0.002 0.000 0.299 -0.001 0.000 0.00175 0.450 0.452 0.001 0.000 0.450 0.000 0.000 0.002 100 0.600 0.597 -0.003 0.000 0.600 0.000 0.000 0.003结论合格备注审核人：试验人：2022 年6 月16 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —150 出厂编号06-02-024 精度 1.5最小分度值0.01MPa 测量范围0-0.6MPa 允许误差±0.0096MPa 创造厂兴化腾达外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.147 -0.003 0.000 0.148 -0.002 0.000 0.00150 0.300 0.299 -0.001 0.000 0.299 -0.001 0.000 0.00075 0.450 0.452 0.002 0.000 0.450 0.000 0.000 0.002 100 0.600 0.597 -0.003 0.000 0.600 0.000 0.000 0.003结论合格备注审核人：试验人：2022 年6 月16 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —150 出厂编号06-02-044 精度 1.5最小分度值0.01MPa 测量范围0-1.6MPa 允许误差±0.0096MPa 创造厂兴化腾达外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.00150 0.300 0.292 -0.002 0.000 0.299 -0.001 0.000 0.00175 0.450 0.451 0.001 0.000 0.450 0.000 0.000 0.001 100 0.600 0.598 -0.002 0.000 0.600 0.000 0.000 0.002结论合格备注审核人：试验人：2022 年6 月16 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —150 出厂编号06-02-035 精度 1.5最小分度值0.01MPa 测量范围0-1.6MPa 允许误差±0.0096MPa 创造厂布莱迪外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.00150 0.300 0.299 -0.001 0.000 0.299 -0.001 0.000 0.00075 0.450 0.451 0.001 0.000 0.450 0.000 0.000 0.001 100 0.600 0.597 -0.003 0.000 0.600 0.000 0.000 0.003结论合格备注审核人：试验人：2022 年6 月16 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —150 出厂编号06-02-027 精度 1.5最小分度值0.05MPa 测量范围0-0.6MPa 允许误差±0.0096MPa 创造厂兴化腾达外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.00150 0.300 0.298 -0.002 0.000 0.299 -0.001 0.000 0.00175 0.450 0.451 0.001 0.000 0.450 0.000 0.000 0.001 100 0.600 0.5999 -0.001 0.000 0.600 0.000 0.000 0.001结论合格备注审核人：试验人：2022 年6 月16 日XA-TS Y-01执行标准SDJ279--90仪表型号 Y — 150 出厂编号 06-02-021 精度 1.5最小分度值 0.05MPa 测量范围 0-0.6MPa 允许误差±0.0096MPa 创造厂兴化腾达外观检查完好标准表名称标准表精度刻度标准值精密压力表0.4实测值 ( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 25 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.001 50 0.300 0.299 -0.001 0.000 0.299 -0.001 0.000 0.000 75 0.450 0.451 0.001 0.000 0.450 0.000 0.000 0.001 100 0.600 0.597 -0.003 0.000 0.600 0.000 0.000 0.003结论合格备注审核人：试验人：2022 年 6 月 16 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —150 出厂编号06-02-014 精度 1.5最小分度值0.05MPa 测量范围0-0.6MPa 允许误差±0.0096MPa 创造厂兴化腾达外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.00150 0.300 0.298 -0.002 0.000 0.299 -0.001 0.000 0.00175 0.450 0.451 0.001 0.000 0.450 0.000 0.000 0.001 100 0.600 0.598 -0.002 0.000 0.600 0.000 0.000 0.002结论合格备注审核人：试验人：2022 年6 月16 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —150 出厂编号06-02-034 精度 1.5最小分度值0.05MPa 测量范围0-0.6MPa 允许误差±0.0096MPa 创造厂兴化腾达外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.00150 0.300 0.297 -0.003 0.000 0.292 -0.002 0.000 0.00175 0.450 0.451 0.001 0.000 0.450 0.000 0.000 0.001 100 0.600 0.598 -0.002 0.000 0.600 0.000 0.000 0.002结论合格备注审核人：试验人：2022 年6 月16 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —110 出厂编号60101722 精度 1.5最小分度值0.05MPa 测量范围0-0.6MPa 允许误差±0.0096MPa 创造厂杭州富阳外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.00150 0.300 0.298 -0.002 0.000 0.299 -0.001 0.000 0.00175 0.450 0.452 0.002 0.000 0.450 0.000 0.000 0.002 100 0.600 0.597 -0.003 0.000 0.600 0.000 0.000 0.003结论合格备注审核人：试验人：2022 年6 月18 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —110 出厂编号60101731 精度 1.5最小分度值0.05MPa 测量范围0-0.6MPa 允许误差±0.0096MPa 创造厂杭州富阳外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.00150 0.300 0.298 -0.002 0.000 0.299 -0.001 0.000 0.00175 0.450 0.451 0.001 0.000 0.450 0.000 0.000 0.001 100 0.600 0.599 -0.001 0.000 0.600 0.000 0.000 0.001结论合格备注审核人：试验人：2022 年6 月18 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —110 出厂编号60101726 精度 1.5最小分度值0.05MPa 测量范围0-0.6MPa 允许误差±0.0096MPa 创造厂杭州富阳外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.00150 0.300 0.298 -0.002 0.000 0.299 -0.001 0.000 0.00175 0.450 0.453 0.003 0.000 0.450 0.000 0.000 0.003 100 0.600 0.597 -0.003 0.000 0.600 0.000 0.000 0.003结论合格备注审核人：试验人：2022 年6 月18 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —110 出厂编号60101717 精度 1.5最小分度值0.05MPa 测量范围0-0.6MPa 允许误差±0.0096MPa 创造厂杭州富阳外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.00150 0.300 0.297 -0.003 0.000 0.299 -0.001 0.000 0.00275 0.450 0.451 0.001 0.000 0.450 0.000 0.000 0.001 100 0.600 0.597 -0.003 0.000 0.600 0.000 0.000 0.003结论合格备注审核人：试验人：2022 年6 月18 日XA-TS Y-01执行标准SDJ279--90仪表型号Y —110 出厂编号60101741 精度 1.5最小分度值0.05MPa 测量范围0-0.6MPa 允许误差±0.0096MPa 创造厂杭州富阳外观检查完好标准表名称精密压力表标准表精度 0.4刻度标准值实测值( Mpa )(% ) (MPa ) 上行误差轻敲位移下行误差轻敲位移回差0 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.00025 0.150 0.149 -0.001 0.000 0.148 -0.002 0.000 0.00150 0.300 0.299 -0.001 0.000 0.299 -0.001 0.000 0.00075 0.450 0.452 0.002 0.000 0.450 0.000 0.000 0.002 100 0.600 0.597 -0.003 0.000 0.600 0.000 0.000 0.003结论合格备注审核人：试验人：2022 年6 月18 日。

压力表示值误差测量结果不确定度的评定 1. 概述：1.1校准依据：JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》 1.2环境条件：温度：（20±5）℃，相对湿度不超过85% 1.3测量标准：精密压力表 1.4被测对象：普通压力表1.5校准方法：选取压力表和真空表装置，依照操作规范加载标准于压力表和真空表上，读取示数，计算示值误差。

1.6评定结果的使用：符合上述条件的测量结果，一般可直接使用本不确定度的评定结果。

2. 数学模型：s r p p p -=∆式中：值。

标准压力计的标准压力；被测压力表各点的示值差；被测压力表各点示值误_________s r p p p ∆ 3. 各输入量的标准不确定度分量的评定3.1．输入量P r 的标准不确定度来源主要包括三部分，一是压力表在校准过程中的测量重复性（当中也包含压力表的短期稳定性，两者在测量过程中同时表现出来，不好明确区分，故一并考虑）；二是压力表的分辨力误差，三是环境温度的影响。

3.2. 选取标准装置（-0.1~0）MPa,（0~6）MPa, （6~60）MPa,（60~250）MPa 分别取-0.05MPa, 6MPa, 60MPa ，250MPa（-0.1~0）MPa ： cA u =)(k x s ＝0; （0~6）MPa ： cA u =)(k x s ＝0.009MPa（6~60）MPa ： cA u =)(k x s ＝0.171MPa ； （60~250）MPa ： cA u =)(k x s ＝0.5MPa 3.3 B 类不确定度：a.标准装置引入不确定度，查溯源证书知U rel =0.25%，k =2则其引入不确定度为：（-0.1~0）MPa ： 1cB u ＝(-0.05×0.25%)/2＝0.00006; （0~6）MPa ：1cB u ＝(6×0.25%)/2＝0.0075（6~60）MPa ： 1cB u ＝(60×0.25%)/2＝0.075；（60~250）MPa ： 1cB u ＝(250×0.4%)/2＝0.5 b.仪器分辨力：（-0.1~0）MPa ： 分辨力0.001， 2cB u =0.001/（2×3）=0.000289 （0~6）MPa ： 分辨力0.01， 2cB u =0.01/（2×3）=0.00289 （6~60）MPa ： 分辨力0.1， 2cB u =0.1/（2×3）=0.0289 （60~250）MPa ： 分辨力5， 2cB u =5/（2×3）=1.44 3.4 标准不确定度汇总表 （-0.1~0）MPa ：（0（6~60）MPa ：（60~250）MPa ：4. 合成标准不确定度crel u（-0.1~0）MPa ： ≈++=051.022212cB cB cA rel u u u u 0.6%（0~6）MPa ： ≈++=03.622212cB cB cA crel u u u u 0.3%（6~60）MPa ： ≈++=4.6022212cB cB cA crel u u u u 0.3%（60~250）MPa ： ≈++=25122212cB cB cA crel u u u u 0.3%5. 扩展不确定度及表示置信概率95%，k ＝2，则扩展不确定度为： （-0.1~0）MPa ： ==crel rel ku U 2×0.6%=1.2% （0~6）MPa ： ==crel rel ku U 2×0.3%=0.6% （6~60）MPa ： ==crel rel ku U 2×0.3%=0.6% （60~250）MPa ： ==crel rel ku U 2×0.3%=0.6%。

0—0.6MPa一般压力表示值误差测量结果不确定度评定1、概述1.1测量依据：依据JJG52—1999弹簧管式一般压力表、压力真空表和真空表检定规程。

1.2测量方法：通过升压和降压循环，将一般压力表和标准压力计在各检定点上比较，逐点读取标准压力计指示值。

1.3测量环境：温度：（20±5）℃，相对湿度：≤85%，压力：大气压，静置：2h以上。

2、评定模型2.1数学模型 y ＝ p被－p标式中：p被—被测仪表在检定点示值；p标—标准压力计在检定点示值。

2.2灵敏系数 c1＝ y/P被＝1c2＝ y/ P标＝13、不确定度来源分析4、输入量的标准不确定度评定4.11一般压力表示值重复性的标准不确定度ｕ被1用一只0.4级、（0-1）Mpa标准压力表，检定一只0—0.6MPa、1.6级一般压力表（分度值为0.02MPa），对该表进行全量程检定，发现0.3MPa点上变化较大，以此组数据为代表来估算其不确定度，作10次重复测量，示值如下：0.300 0.304 0.304 0.304 0.3000.300 0.304 0.300 0.300 0.300用贝塞尔公式求出则测量重复性引起的不确定度4.12一般压力表示值估读不确定度评定ｕ被2，按检定规程要求，按1/5分度值估读，其引入的不确定度半区间为1/5×0.02=0.004MPa，服从均匀分布: 取K=3u被2＝0.004 /3＝0.0023 MPa4.13温度的影响带来的标准不确定度ｕ被3在(20±5)℃环境条件下，弹簧管式精密压力表的温度弹性膨胀系数k t=0.0004/℃，前面已提过，精密压力表在(20±5)℃的环境条件下放置2小时，温度的变化应为t=±5℃，取半宽5℃温度变化，均匀分布: 取K=3u被3＝(±5×0.04% ×0.3MPa)/3 =0.00035 (MPa)4.14一般压力表指针示值变动量的标准不确定度ｕ被4根据检定规程JJG52-1999的规定，示值变动量的最大允许误差为允许基本误差的1/2，服从均匀分布，以全区间计算：取K=3u被4=(1/2×1/2×0.3MPa×1.6%)/3 =0.00069(MPa)4.21标准器的不确定度ｕ标1标准压力表0.4级、0～1（MPa）在0.3MPa这一点时的允许误差为±0.0005MPa，在其区间服从正态分布。
