分别从结构构造、力学特性、适用范围、结构内力计算方法以及主要施工工艺五个方面对梁式桥、拱式桥、悬索桥与斜拉桥进行对比分析总结。
一、梁桥以受弯为主的主梁作为主要承重构件的桥梁。
主梁可以是实腹梁或者是桁架梁（空腹梁）。
实腹梁外形简单，制作、安装、维修都较方便，因此广泛用于中、小跨径桥梁。
但实腹梁在材料利用上不够经济。
桁架梁中组成桁架的各杆件基本只承受轴向力，可以较好地利用杆件材料强度，但桁架梁的构造复杂、制造费工，多用于较大跨径桥梁。
桁架梁一般用钢材制作，也可用预应力混凝土或钢筋混凝土制作，但用的较少。
过去也曾用木材制作桁架梁，因耐久性差，现很少使用。
实腹梁主要用钢筋混凝土、预应力混凝土制作，也可以用钢材做成钢钣梁或钢箱梁。
实腹梁桥的最早形式是用原木做成的木梁桥和用石材做成的石板桥。
二、拱桥是以承受轴向压力为主的拱(称为主拱圈)作为主要承重构件的桥梁。
1.按照主拱圈的静力图式，拱轿可分为三铰拱、两铰拱和无铰拱（图3 拱桥形式示意图）。
(1).三铰拱是静定结构，其整体刚度较低，尤其是挠曲线在拱顶铰处产生折角，致使活载对桥梁的冲击增强，对行车不利。
拱顶铰的构造和维护也较复杂。
因此，三铰拱除有时用于拱上建筑的腹拱圈外，一般不用作主拱圈。
(2).两铰拱取消了拱顶铰，构造较三铰拱简单，结构整体刚度较三铰拱为好，维护也较三铰拱容易，而支座沉降等产生的附加内力较无铰拱为小，因此在地基条件较差和不宜修建无铰拱的地方，可采用两铰拱桥。
(3).无铰拱属三次超静定结构，虽然支座沉降等引起的附加内力较大，但在荷载作用下拱的内力分布比较均匀，且结构的刚度大，构造简单，施工方便,因此无铰拱是拱桥中,尤其是圬工拱桥和钢筋混凝土拱桥中普遍采用的形式。
2.按照主拱圈的构成形式，拱又可分为板拱、肋拱、双曲拱、箱形拱、桁架拱等(图4主拱圈的构成形式示意图)。
①板拱：拱圈横截面呈矩形实体截面，它横向整体性较好、拱圈截面高度小、构造简单，但抵抗弯矩能力较差，一般用于圬工拱桥。
拱形桥结构原理范文拱形桥是一种特殊的桥梁结构，由于其独特的构造方式，使其在桥梁工程中被广泛应用。
拱形桥的原理主要基于力学和结构力学原理。
拱形桥的结构原理主要有以下几个方面：1.受力平衡原理：拱形桥的主要受力形式是受力平衡，即桥梁上的荷载在各个部位的受力平衡。
在拱形桥中，上部结构以拱形为主要受力构造，下部结构主要是支座。
通过上下两部分的受力平衡，达到整个桥体的稳定与均衡。
2.拱形的形状和受力特性：拱形结构是一种弯曲力学原理，它的受力特性主要体现在对外力的反作用。
拱形能够将荷载通过弯曲的形状向两侧转移，将大部分压力转移到桥的两端或两端支座上，从而减小桥梁中间部分的受力，提高桥梁的承载能力。
3.拱脚的支撑作用：拱脚是拱形桥的关键部分，起到支撑拱形结构的作用。
拱脚主要承受着竖向荷载，通过均匀传递荷载到地基或桥墩上，使桥梁得到均匀支撑和保持稳定。
同时，拱脚还能够通过其内部的杆件来对跨度内的水平力进行消除，使得桥梁结构更加稳定。
4.拱形的形状选择：拱形的形状对拱桥的受力分布有重要影响。
通常情况下，拱形桥的形状采用近似对称的曲线，如圆拱、椭圆拱、抛物线拱等。
这种形状的选择能够使桥体的受力更加均匀，并减少因受力集中而导致的应力集中现象，提高桥梁的承载能力。
5.材料选择与合理配筋：拱形桥的材料选择与合理配筋也是保证桥体安全稳定的关键。
在拱形桥设计中，根据受力特点和预测荷载来选择适合的桥梁材料，如钢材、混凝土等，以及合理的配筋和支撑杆件的布置，保证拱形桥在荷载作用下不发生塑性变形或破坏。
总的来说，拱形桥的结构原理是基于受力平衡、弯曲力学和力学原理，通过选取合适的形状和材料，合理设计拱脚和支座结构，使得拱形桥能够充分发挥其受力特性，提高桥梁的承载能力和稳定性。
拱形桥的应用广泛，不仅是桥梁工程的重要形式，也是建筑工程领域的重要代表。
拱形桥的概念
拱形桥是一种建筑工程结构，它的主要特点是由一组连续的拱形构成的横向支撑体系，用于横跨两个支点之间的跨度。
拱形桥可以通过通过地面、水体或其他障碍物，以提供通行的道路。
拱形桥的设计原则基于力学原理，力图将桥墩的受力均匀分布到拱石上，以保证桥的稳定性和承载能力。
拱形桥可以采用不同的材料来建造，包括石头、混凝土、钢铁等。
根据桥梁的设计和所处环境的要求，拱形桥可以具有不同的形状和结构，如单孔拱桥、多孔拱桥、斜拉拱桥等。
拱形桥在历史上广泛应用，其优点包括结构稳定、承载能力强、耐久性高等。
它们被广泛应用于城市道路、铁路、高速公路等交通工程中，并且成为很多城市的地标建筑。
随着现代科技和建筑技术的进步，拱形桥的设计和建造变得更加创新和多样化，同时也加强了对环境保护和可持续发展的考虑。
一、实验目的1. 了解拱形桥的结构特点及其受力原理。
2. 通过实践操作，掌握拱形桥的搭建方法。
3. 培养动手能力和创新思维。
二、实验器材1. 冰棒棍：21根2. 玻璃杯：1个3. 清水：1份4. 尺子：1把5. 剪子：1把三、实验原理拱形桥是一种传统的桥梁结构，其特点是采用半圆形的拱结构，通过拱肋的承压作用，将来自桥面和车辆的压力传递到桥墩，从而实现桥梁的稳定和承重。
拱形桥的主要受力构件为拱肋，其受力特点为拱肋承压、支承处有水平推力。
拱形桥的搭建原理主要基于拱形结构的力学特性，即拱形可以有效地将压力转化为外推力，从而增强桥梁的承载能力。
四、实验步骤1. 基础组成单元搭建：- 将21根冰棒棍按照一定的间隔摆放在桌面上。
- 用尺子测量并调整冰棒棍的长度，确保每根冰棒棍的长度一致。
2. 插入冰棒棍：- 在基础组成单元两侧，分别插入冰棒棍，使其与基础单元形成稳定的结构。
- 注意插入的冰棒棍要与基础单元垂直，以确保结构的稳定性。
3. 重复搭建：- 重复步骤2，将剩余的冰棒棍组建在一起，形成拱形结构。
- 搭建过程中，注意保持冰棒棍的垂直和水平，以确保拱形的准确。
4. 拱桥搭建完成：- 当所有冰棒棍都插入并形成拱形结构后，拱桥搭建完成。
5. 承重测试：- 将玻璃杯放在拱桥上，然后慢慢倒水，观察拱桥的承重能力。
- 记录倒水过程中拱桥的变化情况，如变形、坍塌等。
五、实验结果与分析1. 拱桥承重能力：- 通过实验，我们发现搭建的拱桥能够承受一定的重量，且在倒水过程中，拱桥基本保持稳定，没有出现明显的变形或坍塌。
2. 受力分析：- 拱桥在承重过程中，主要依靠拱肋的承压作用来传递压力。
- 当拱桥受到压力时，拱肋会产生水平推力，将压力传递到桥墩，从而保证桥梁的稳定性。
3. 结构优化：- 通过本次实验，我们了解到拱形桥的结构特点和受力原理。
- 在实际应用中，可以通过优化拱肋的形状和尺寸，提高拱桥的承重能力和稳定性。
六、实验结论本次实验成功地搭建了一座拱形桥，并通过实验验证了拱形桥的承重能力和受力原理。
感谢百度文库让我们在这里与你相见，您的下载就是我们最大的动力。
桥梁上部结构解析
一、桥梁上部结构都有啥呢？
咱先来说说梁式桥的上部结构吧。
梁式桥那上部结构啊，就像一条长长的扁担似的梁，横跨在桥墩上呢。
这梁可重要啦，它承担着桥上车辆呀、行人呀等好多荷载。
有混凝土做的梁，可结实啦，就像一个强壮的大力士，稳稳地托着桥上的一切。
还有钢梁呢，钢梁就感觉特别酷炫，金属的质感，很有现代感。
二、拱式桥的上部结构也很有趣哦。
拱式桥的上部结构是个大大的拱，这个拱可神奇啦。
它就像一个弯弯的彩虹一样，不过这个彩虹可有着大作用呢。
它能把桥面上的压力巧妙地传递到桥墩和基础上。
你看那些古老的石拱桥，那拱的造型可精美啦，就像一件艺术品，历经风雨还稳稳当当的。
三、斜拉桥和悬索桥的上部结构。
斜拉桥的上部结构有好多斜拉索，这些斜拉索就像琴弦一样，不过可比琴弦粗壮多啦。
它们从桥塔上斜着拉到梁上，分担着梁的重量，让桥可以跨越很宽的江河或者峡谷呢。
悬索桥就更厉害了，那巨大的主缆就像两条巨龙一样，悬挂在桥塔上，然后下面的吊杆再把桥面吊起来。
走在悬索桥上，感觉就像在空中漫步一样，超级刺激呢。
反正呀，桥梁的上部结构就像桥的帽子一样，各有各的特色，每一种都凝聚着人类的智慧呢。
第 1 页共 1 页。
第1篇一、工程概况本项目为某市某区的一座城市桥梁工程，全长120米，主桥采用三跨等截面钢筋混凝土拱桥，桥面宽度为25米，主拱圈采用半圆拱，拱轴线采用悬链线。
桥墩采用柱式墩，基础采用桩基础。
施工工期为12个月。
二、施工方案1. 施工准备（1）施工现场布置根据工程特点和现场实际情况，对施工现场进行合理布置，主要包括材料堆场、加工厂、生活区、施工道路等。
（2）施工组织机构成立项目指挥部，下设工程技术部、质量安全管理部、物资设备部、施工管理部、财务部等部门，确保工程顺利进行。
（3）施工人员培训对施工人员进行专业技能培训，提高施工队伍的整体素质。
2. 施工工艺（1）基础施工1）桩基础施工：采用旋挖钻机成孔，然后采用C30混凝土浇筑桩身，桩顶嵌入承台内。
2）承台施工：采用C30混凝土浇筑，分两次浇筑，先浇筑底板，然后浇筑承台。
3）墩柱施工：采用C30混凝土浇筑，分两次浇筑，先浇筑墩柱，然后浇筑墩顶。
（2）主拱圈施工1）拱圈模板制作与安装：采用钢模板，先制作模板，然后安装模板。
2）拱圈钢筋绑扎：根据设计图纸，进行钢筋绑扎。
3）拱圈混凝土浇筑：采用C40混凝土，分两次浇筑，先浇筑拱圈，然后浇筑拱顶。
（3）桥面系施工1）桥面铺装：采用C30混凝土浇筑，分两次浇筑，先浇筑桥面板，然后浇筑桥面防水层。
2）伸缩缝施工：根据设计要求，设置伸缩缝，采用橡胶伸缩缝。
3）栏杆施工：采用C30混凝土浇筑，分两次浇筑，先浇筑栏杆立柱，然后浇筑栏杆扶手。
4）路灯及排水系统施工：根据设计要求，安装路灯、排水系统等设施。
3. 施工进度计划（1）基础施工：2个月（2）主拱圈施工：3个月（3）桥面系施工：3个月（4）附属工程及验收：2个月总计：12个月4. 质量保证措施（1）严格按照设计图纸和施工规范进行施工，确保工程质量。
（2）加强原材料、半成品、成品的质量检验，确保材料质量。
（3）加强施工过程中的质量监控，及时发现和处理质量问题。
（4）建立健全质量管理体系，确保工程质量。

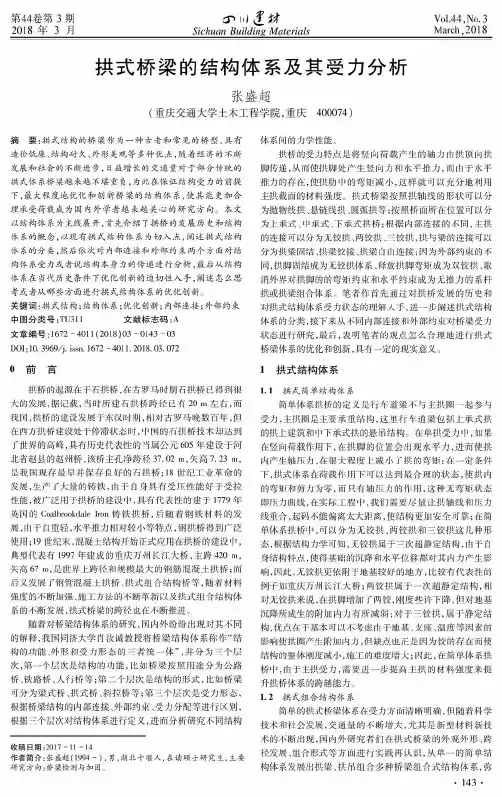

第44卷第3期f h丨v£讨V〇1.44,N〇.3 2018 年 3 月_______________________Sichuan Building Materials________________________March,2018拱式桥梁的结构体系及其受力分析张盛超(重庆交通大学土木工程，重庆400074)摘要:拱式结构的桥梁作为一种古老和常见的桥型，具有造价低廉、结构耐久、外形美观等多种优点，随着经济的不断发展和社会的不断进步，日益增长的交通量对于部分传统的拱式体系桥梁越来越不堪重负，为此在保证结构受力的前提下，最大程度地优化和创新桥梁的结构体系，使其能更加合理承受荷载成为国内外学者越来越关心的研究方向。
