自动控制原理I王建辉+(B)

2-1 什么是系统的数学模型?在自动控制系统中常见的数学模型形式有哪些? 用来描述系统因果关系的数学表达式，称为系统的数学模型。

常见的数学模型形式有：微分方程、传递函数、状态方程、传递矩阵、结构框图和信号流图。

2-2 简要说明用解析法编写自动控制系统动态微分方程的步骤。

2-3 什么是小偏差线性化？这种方法能够解决哪类问题？在非线性曲线（方程）中的某一个工作点附近，取工作点的一阶导数，作为直线的斜率，来线性化非线性曲线的方法。

2-4 什么是传递函数？定义传递函数的前提条件是什么？为什么要附加这个条件？传递函数有哪些特点？传递函数：在零初始条件下，输出量的拉氏变换与输入量的拉氏变换之比。

定义传递函数的前提条件：当初始条件为零。

为什么要附加这个条件：在零初始条件下，传递函数与微分方程一致。

传递函数有哪些特点：1．传递函数是复变量S 的有理真分式，具有复变函数的所有性质；n m ≤且所有系数均为实数。

2．传递函数是一种有系统参数表示输出量与输入量之间关系的表达式，它只取决于系统或元件的结构和参数，而与输入量的形式无关，也不反映系统内部的任何信息。

3．传递函数与微分方程有相通性。

4．传递函数)(s W 的拉氏反变换是系统的单位脉冲响应。

2-5 列写出传递函数三种常用的表达形式。

并说明什么是系统的阶数、零点、极点和放大倍数。

nn n n mm m m a s a s a s a b s b s b s b s W ++++++++=----11101110)( ()()∏∏==++=nj jmi i s T s T K s W 1111)( 其中nma b K =()()∏∏==++=nj jm i i g p s z s K s W 11)( 其中0a b K g =传递函数分母S 的最高阶次即为系统的阶数，i z -为系统的零点，j p -为系统的极点。

K 为传递函数的放大倍数，g K 为传递函数的根轨迹放大倍数。

自动控制原理答案王建辉【篇一：王建辉版自动控制原理~课后简答题】动控制系统？自动控制系统通常由哪些基本环节组成？各环节起什么作用？1) 在无人直接参与下可使生产过程或其他过程按期望规律或预定程序进行的控制系统。

2) 6部分：控制对象：要进行控制的设备或过程；执行机构：直接作用于控制对象，使被控制量达到所要求的数值；检测装置：检测被控制量；给定环节：设定被控制量的给定值的装置；比较环节：检测的被控制量与给定量比较，确定两者之间的偏差量；中间环节：一般为放大环节，将偏差信号变换成适于控制执行机构执行的信号。

2.试比较开环控制系统与闭环控制系统的优缺点1) 工作原理：开环控制系统不能检测误差，也不能校正误差，控制精度和抑制干扰的性能都比较差，而且对系统参数的变动很敏感。

闭环控制系统可以根据检测误差，从而抗干扰性强。

2) 结构组成：开环系统没有检测设备，组成简单。

闭环系统由于添加了纠正偏差的环节，所以成本较高。

3) 稳定性：开环控制系统的稳定性比较容易解决。

闭环系统中反馈回路的引入增加了系统的复杂性。

3.什么是系统的暂态过程？对一般的控制系统，当给定量或扰动量突然增加到某一个值时，输出量的暂态过程如何？1) 系统从一个稳态过度到另一个稳态的需要经历的过渡过程。

2) 单调过程；衰减振荡过程；持续振荡过程；发散振荡过程。

第二章1.什么是系统的数学模型？在自动控制系统中常见的数学模型形式有哪些？1) 描述系统因果关系的数学表达式2) 微分方程、传递函数、状态方程、传递矩阵、结构框图和信号流图。

2.简要说明用解析法编写自动控制系统动态微分方程的步骤。

1) 确定系统的输入量和输出量；2) 从系统的输入端开始，沿着信号传递方向，逐次依据组成系统各元部件的有关物理规律，列写元件或环节的微分方程；3) 消除中间变量，建立只有输入量和输出量及其各阶导数构成的微分方程。

3.什么是小偏差线性化？这种方法能够解决哪类问题？就是将一个非线性函数在工作点展开成泰勒级数，略去二次以上的高次项，得到线性化方程，用来替代原来的非线性函数。

看到别人设定的下载币5块钱一个，太黑了。

为了方便各位友友都有享受文档的权利，果断现在下来再共享第六章控制系统的校正及综合6-1什么是系统的校正？系统的校正有哪些方法？6-2试说明超前网络和之后网络的频率特性，它们各自有哪些特点？6-3试说明频率法超前校正和滞后校正的使用条件。

6-4相位滞后网络的相位角滞后的，为什么可以用来改善系统的相位裕度？6-5反馈校正所依据的基本原理是什么？6-6试说明系统局部反馈对系统产生哪些主要影响。

6-7在校正网络中，为何很少使用纯微分环节？6-8试说明复合校正中补偿的基本原理是什么？6-9选择填空。

在用频率法设计校正装置时，采用串联超前网络是利用它的（），采用串联滞后校正网络利用它的（）。

A 相位超前特性B 相位滞后特性C 低频衰减特性D 高频衰减特性6-10 选择填空。

闭环控制系统因为有了负反馈，能有效抑制（）中参数变化对系统性能的影响。

A 正向通道 B反向通道 C 前馈通道6-11 设一单位反馈系统其开环传递函数为W（s）=若使系统的稳态速度误差系数,相位裕度不小于，增益裕量不小于10dB，试确定系统的串联校正装置。

解:→所以其对数频率特性如下:其相频特性:相位裕度不满足要求设校正后系统为二阶最佳,则校正后相位裕度为,增益裕量为无穷大。

校正后系统对数频率特性如下：校正后系统传递函数为因为所以串联校正装置为超前校正。

6-12设一单位反馈系统，其开环传递函数为W（s）=试求系统的稳态加速度误差系数和相位裕度不小于35的串联校正装置。

解：所以其对数频率特性如下:其相频特性:相位裕度不满足要求，并且系统不稳定。

设校正后系统对数频率特性如上（红线所示）：则校正后系统传递函数为因为在时（见红线部分），，则→选取，则校正后系统传递函数为其相频特性:相位裕度满足要求。

校正后的对数频率曲线如下：因为所以校正装置为滞后-超前校正。

6-13设一单位反馈系统，其开环传递函数为W（s）=要求校正后的开环频率特性曲线与M=4dB的等M圆相切，切点频率w=3,并且在高频段w>200具有锐截止-3特性，试确定校正装置。

第五章 频率法5-1用时域与频域法分析设计和设计系统的主要区别是什么？ 5-2用时域法分析和设计系统的主要优点是什么？ 5-3奈氏稳定判据的本质是什么？5-4何谓幅值裕度与相位裕度，并举例说明之。

5-5试述二阶系统闭环频率特性与时域中阶跃相应之间的关系。

5-6试定性叙述伯德图各段与时域指标之间的对应关系。

5-7已知单位反馈系统的开环传递函数为 W K (s)=110+s当系统的给定信号为 （1）)30sin()(01+=t t x r(2) )452cos(2)(02-=t t x r(3))452cos(2)30sin()(03--+=t t t x r求系统的稳态输出。

解：5-7（1）系统的闭环传递函数为1110)(1)()(+=+=s s W s W s W K K B因为)30sin()(0+=t t x r )30(0)(+=t j r ej X ω 02.511arctan29054.012110)(j j B eej W --=+=ωωω)2.530(09054.0)()()(-+==t j B r c ej W j X j X ωωω所以)8.24sin(9054.0)(0+=t t x c 解：5-7（2）系统的闭环传递函数为1110)(1)()(+=+=s s W s W s W K K B因为)452cos(2)(0-=t t x r 化为正弦表达形式则)452sin(2)(0+=t t x r )452(02)(+=t j r ej X ω 3.1011arctan28944.012110)(j j B eej W --=+=ωωω)3.10452(07888.1)()()(-+==t j B r c ej W j X j X ωωω所以)7.342sin(7888.1)(0+=t t x c解：5-7（3）根据叠加原理，系统的输出为5-7（1）-5-7（2）)7.342sin(7888.1)8.24sin(9054.0)(0+-+=t t t x c5-8绘出下列各传递对应的幅相频率特性。

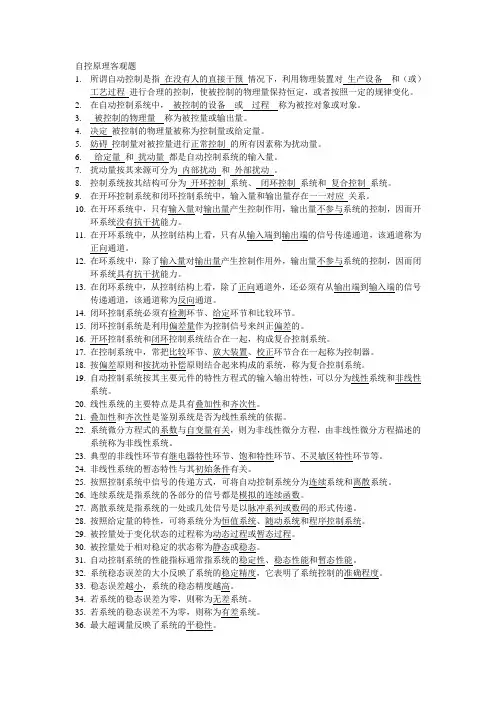

自控原理客观题1.所谓自动控制是指在没有人的直接干预情况下，利用物理装置对生产设备和（或）工艺过程进行合理的控制，使被控制的物理量保持恒定，或者按照一定的规律变化。

2.在自动控制系统中，被控制的设备或过程称为被控对象或对象。

3.被控制的物理量称为被控量或输出量。

4.决定被控制的物理量被称为控制量或给定量。

5.妨碍控制量对被控量进行正常控制的所有因素称为扰动量。

6.给定量和扰动量都是自动控制系统的输入量。

7.扰动量按其来源可分为内部扰动和外部扰动。

8.控制系统按其结构可分为开环控制系统、闭环控制系统和复合控制系统。

9.在开环控制系统和闭环控制系统中，输入量和输出量存在一一对应关系。

10.在开环系统中，只有输入量对输出量产生控制作用，输出量不参与系统的控制，因而开环系统没有抗干扰能力。

11.在开环系统中，从控制结构上看，只有从输入端到输出端的信号传递通道，该通道称为正向通道。

12.在环系统中，除了输入量对输出量产生控制作用外，输出量不参与系统的控制，因而闭环系统具有抗干扰能力。

13.在闭环系统中，从控制结构上看，除了正向通道外，还必须有从输出端到输入端的信号传递通道，该通道称为反向通道。

14.闭环控制系统必须有检测环节、给定环节和比较环节。

15.闭环控制系统是利用偏差量作为控制信号来纠正偏。

16.在控制系统中，常把比较环节、放大装置、校正环节合在一起称为控制器。

17.按偏差原则和按扰动补偿原则结合起来构成的系统，称为复合控制系统。

18.自动控制系统按其主要元件的特性方程式的输入输出特性，可以分为线性系统和非线性系统。

19.线性系统的主要特点是具有叠加性和齐次性。

20.叠加性和齐次性是鉴别系统是否为线性系统的依据。

21.系统微分方程式的系数与自变量有关，则为非线性微分方程，由非线性微分方程描述的系统称为非线性系统。

22.典型的非线性环节有继电器特性环节、饱和特性环节、不灵敏区特性环节等。

23.非线性系统的暂态特性与其初始条件有关。

王建辉版自动控制原理-课后简答题第一章1.什么是自动控制系统？自动控制系统通常由哪些基本环节组成？各环节起什么作用？1)在无人直接参与下可使生产过程或其他过程按期望规律或预定程序进行的控制系统。

2)6部分：控制对象：要进行控制的设备或过程；执行机构：直接作用于控制对象，使被控制量达到所要求的数值；检测装置：检测被控制量；给定环节：设定被控制量的给定值的装置；比较环节：检测的被控制量与给定量比较，确定两者之间的偏差量；中间环节：一般为放大环节，将偏差信号变换成适于控制执行机构执行的信号。

2.试比较开环控制系统与闭环控制系统的优缺点1)工作原理：开环控制系统不能检测误差，也不能校正误差，控制精度和抑制干扰的性能都比较差，而且对系统参数的变动很敏感。

闭环控制系统可以根据检测误差，从而抗干扰性强。

2)结构组成：开环系统没有检测设备，组成简单。

闭环系统由于添加了纠正偏差的环节，所以成本较高。

3)稳定性：开环控制系统的稳定性比较容易解决。

闭环系统中反馈回路的引入增加了系统的复杂性。

3.什么是系统的暂态过程？对一般的控制系统，当给定量或扰动量突然增加到某一个值时，输出量的暂态过程如何？1)系统从一个稳态过度到另一个稳态的需要经历的过渡过程。

2)单调过程；衰减振荡过程；持续振荡过程；发散振荡过程。

第二章1.什么是系统的数学模型？在自动控制系统中常见的数学模型形式有哪些？1)描述系统因果关系的数学表达式2)微分方程、传递函数、状态方程、传递矩阵、结构框图和信号流图。

2.简要说明用解析法编写自动控制系统动态微分方程的步骤。

1)确定系统的输入量和输出量；2)从系统的输入端开始，沿着信号传递方向，逐次依据组成系统各元部件的有关物理规律，列写元件或环节的微分方程；3)消除中间变量，建立只有输入量和输出量及其各阶导数构成的微分方程。

3.什么是小偏差线性化？这种方法能够解决哪类问题？就是将一个非线性函数在工作点展开成泰勒级数，略去二次以上的高次项，得到线性化方程，用来替代原来的非线性函数。

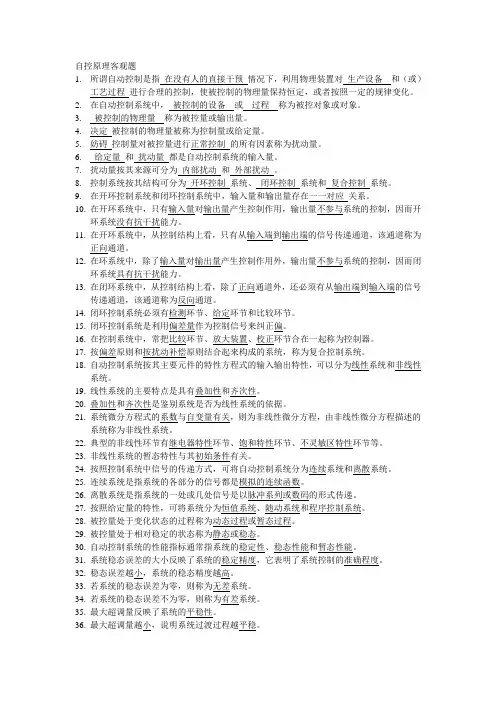

自控原理客观题1.所谓自动控制是指在没有人的直接干预情况下，利用物理装置对生产设备和（或）工艺过程进行合理的控制，使被控制的物理量保持恒定，或者按照一定的规律变化。

2.在自动控制系统中，被控制的设备或过程称为被控对象或对象。

3.被控制的物理量称为被控量或输出量。

4.决定被控制的物理量被称为控制量或给定量。

5.妨碍控制量对被控量进行正常控制的所有因素称为扰动量。

6.给定量和扰动量都是自动控制系统的输入量。

7.扰动量按其来源可分为内部扰动和外部扰动。

8.控制系统按其结构可分为开环控制系统、闭环控制系统和复合控制系统。

9.在开环控制系统和闭环控制系统中，输入量和输出量存在一一对应关系。

10.在开环系统中，只有输入量对输出量产生控制作用，输出量不参与系统的控制，因而开环系统没有抗干扰能力。

11.在开环系统中，从控制结构上看，只有从输入端到输出端的信号传递通道，该通道称为正向通道。

12.在环系统中，除了输入量对输出量产生控制作用外，输出量不参与系统的控制，因而闭环系统具有抗干扰能力。

13.在闭环系统中，从控制结构上看，除了正向通道外，还必须有从输出端到输入端的信号传递通道，该通道称为反向通道。

14.闭环控制系统必须有检测环节、给定环节和比较环节。

15.闭环控制系统是利用偏差量作为控制信号来纠正偏差的。

16.开环控制系统和闭环控制系统结合在一起，构成复合控制系统。

17.在控制系统中，常把比较环节、放大装置、校正环节合在一起称为控制器。

18.按偏差原则和按扰动补偿原则结合起来构成的系统，称为复合控制系统。

19.自动控制系统按其主要元件的特性方程式的输入输出特性，可以分为线性系统和非线性系统。

20.线性系统的主要特点是具有叠加性和齐次性。

21.叠加性和齐次性是鉴别系统是否为线性系统的依据。

22.系统微分方程式的系数与自变量有关，则为非线性微分方程，由非线性微分方程描述的系统称为非线性系统。

23.典型的非线性环节有继电器特性环节、饱和特性环节、不灵敏区特性环节等。
