BYK桔皮仪

桔皮仪工作原理桔皮仪是一种用于检测柑橘类水果熟度的仪器。

它通过测量柑橘果皮的反射光谱来判断果实的熟度和品质。

下面将详细介绍桔皮仪的工作原理。

1. 光谱测量原理：桔皮仪使用光谱技术来测量柑橘果皮的反射光谱。

光谱是指将光按照波长进行分解和测量的过程。

不同物质对不同波长的光有不同的反射和吸收特性。

通过测量柑橘果皮反射光谱的变化，可以了解果实的熟度和品质。

2. 工作流程：桔皮仪的工作流程可以分为光源发射、光谱采集、数据处理和结果显示四个步骤。

- 光源发射：桔皮仪使用一种特定波长的光源，通常是可见光或近红外光。

光源发射出的光经过透镜聚焦后照射到柑橘果皮上。

- 光谱采集：柑橘果皮对照射光的反射光谱会被桔皮仪的光谱传感器采集。

光谱传感器能够测量不同波长的光的强度，并将测量结果转化为电信号。

- 数据处理：桔皮仪将采集到的光谱数据传输到内部的处理器进行处理。

处理器会对光谱数据进行滤波、校正和分析等操作，以提取出有用的信息。

- 结果显示：处理器将分析得到的结果显示在桔皮仪的显示屏上。

通常会显示柑橘果实的熟度指数、品质评分等信息。

3. 数据分析与判断：桔皮仪通过对柑橘果皮反射光谱的分析，可以得到一系列与果实熟度和品质相关的指标。

下面是一些常用的指标：- 熟度指数：桔皮仪可以根据果皮反射光谱的特征波长，计算出柑橘果实的熟度指数。

熟度指数通常是一个数值，表示果实的成熟程度，数值越高表示果实越成熟。

- 品质评分：桔皮仪还可以根据果皮反射光谱的其他特征，如颜色、纹理、光泽等，对果实的品质进行评分。

品质评分通常是一个等级，如优良、中等、差等。

4. 应用领域：桔皮仪在农业生产中有着广泛的应用。

它可以帮助果农准确判断柑橘果实的熟度和品质，从而决定采摘的时机和销售的方式。

此外，桔皮仪还可以用于果实的分级和分类，提高果实的市场竞争力。

总结：桔皮仪是一种基于光谱技术的仪器，通过测量柑橘果皮的反射光谱来判断果实的熟度和品质。

它具有操作简单、快速准确的特点，广泛应用于农业生产中。

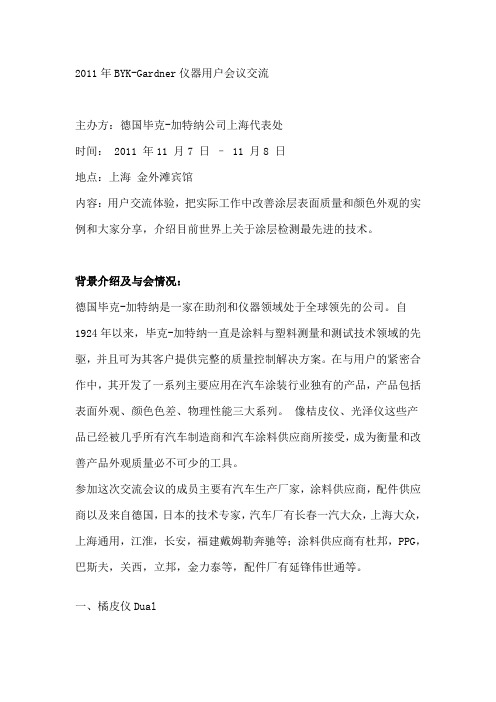

2011年BYK-Gardner仪器用户会议交流主办方：德国毕克-加特纳公司上海代表处时间： 2011 年11 月7 日– 11 月8 日地点：上海金外滩宾馆内容：用户交流体验，把实际工作中改善涂层表面质量和颜色外观的实例和大家分享，介绍目前世界上关于涂层检测最先进的技术。

背景介绍及与会情况：德国毕克-加特纳是一家在助剂和仪器领域处于全球领先的公司。

自1924年以来，毕克-加特纳一直是涂料与塑料测量和测试技术领域的先驱，并且可为其客户提供完整的质量控制解决方案。

在与用户的紧密合作中，其开发了一系列主要应用在汽车涂装行业独有的产品，产品包括表面外观、颜色色差、物理性能三大系列。

像桔皮仪、光泽仪这些产品已经被几乎所有汽车制造商和汽车涂料供应商所接受，成为衡量和改善产品外观质量必不可少的工具。

参加这次交流会议的成员主要有汽车生产厂家，涂料供应商，配件供应商以及来自德国，日本的技术专家，汽车厂有长春一汽大众，上海大众，上海通用，江淮，长安，福建戴姆勒奔驰等；涂料供应商有杜邦，PPG，巴斯夫，关西，立邦，金力泰等，配件厂有延锋伟世通等。

一、橘皮仪Dual1. 桔皮仪根据表面波纹的大小来分析桔皮。

为了模拟人眼在不同距离上的分辨率，测量信息分为几个范围：Du 波长<0.1mmWa 波长0.1—0.3mmWb 波长0.3— 1 mmWc 波长1--3mmWd 波长3--10 mmWe 波长10--30mmSW 波长0.3—1.2mmLW 波长1.2--12mm.2. 鲜映性（DOI）也可被描述为明亮度、轮廓分明度或清晰度, 接近人眼分辨率的微细波纹（小于0.1mm）会降低鲜映性DOI=f (50%Du, 30%Wa, 20%Wb)3. 晦涩度（Du）小于0.1mm波长的细微波纹会影响我们的视觉感受，桔皮仪通过一个镜头对这些细微波纹所形成的漫反射光进行测量。

这个参数称为：“晦涩度”（dullness）.晦涩度值和从Wa到We的数据一起构成“波长光谱”，用于详细分析波纹结构以及影像的因素，是由材料还是工艺参数引起的。

桔皮仪校准规范
测量技术面临着严苛的要求，要求测量仪器达到较高的精度。

桔皮仪校准是保
持测量仪器性能准确可靠的一种重要技术。

下面，我们将详细介绍桔皮仪校准规范，供大家参考借鉴。

首先，桔皮仪的校准分为安装校准和主恒定校准。

安裝校準指的是在旋转水平
用具（比如水准计或水准仪）的校准角度的基础上，设定安装桔皮仪的正确上下颠簸角度。

而主恒定校准是直接影响桔皮仪测量精确度的一项重要技术，它涉及桔皮仪硬件设备、环境条件以及测量仪器。

其次，在校准过程中，应采用计算机软件来进行数据卿章仪调节以及参数测量，使当前检测仪器达到精度要求。

此外，在校准过程中还必须测试和评估桔皮仪的重复性、热敏性、耐用性和稳定性以及温度和湿度的影响，其中确保校准期间环境的温度和湿度安全稳定，控制在18—25oca，三千分之一。

最后，要求正确使用桔皮仪，对其进行定期检查，以保证测量仪器的精确性和
准确性。

同时，为了确保桔皮仪的性能处于优质水平，定期进行校准亦是必要的，以确保桔皮仪的性能可靠可靠。

以上就是桔皮仪校准规范的主要内容，桔皮仪的校准能够有效地保证测试精度
要求，并确保其测量仪器性能准确可靠。

用户在使用桔皮仪测量时要根据实际情况，注意仔细遵守桔皮仪校准的相关规范，以保证测量结果的准确性。

桔皮仪测量中涂层和电泳漆层概述桔皮仪是一种常用的表面质量检测仪器，主要用于测量涂层和电泳漆层的表面质量。

本文档将介绍桔皮仪的工作原理、使用方法以及涂层和电泳漆层的评估标准。

桔皮仪工作原理桔皮仪通过计算涂层或电泳漆层表面的粗糙度来评估其表面质量，粗糙度可以反映表面的平整程度。

桔皮仪的工作原理基于光的散射现象，当光线照射到表面时，如果表面是平整的，光线会直接反射回来；而如果表面存在粗糙度，光线会散射并以不同的角度反射回来。

桔皮仪通过测量反射光线的散射角度来计算表面的粗糙度。

使用方法步骤一：准备工作在使用桔皮仪之前，需要做一些准备工作：1.将桔皮仪放在平稳的工作台上，并连接电源。

2.打开桔皮仪的开关，并等待其自检完成。

步骤二：测量1.将待测涂层或电泳漆层放在桔皮仪的测量台上。

2.调整桔皮仪的测量角度和距离，确保测量的区域符合要求。

3.按下桔皮仪上的测量按钮，开始测量。

4.等待桔皮仪完成测量，并记录测量结果。

步骤三：结果分析将桔皮仪的测量结果与涂层和电泳漆层的评估标准进行对比，以判断表面质量是否符合要求。

常用的评估标准有ISO 16610-21（涂层表面质量评估方法-第21部分：桔皮度）和ASTM D2649（标准试验方法，测量光泽涂料薄膜表面的桔皮度）。

涂层和电泳漆层的评估标准ISO 16610-21ISO 16610-21是一种国际标准，用于评估涂层表面的质量。

该标准通过测量涂层表面的粗糙度，以判断其平整程度。

根据ISO 16610-21，涂层表面的桔皮度可以分为六个等级：Class 1（极佳）、Class 2（优秀）、Class 3（良好）、Class 4（一般）、Class 5（粗糙）和Class 6（特别粗糙）。

ASTM D2649ASTM D2649是美国材料和试验协会（ASTM）制定的标准，用于测量光泽涂料薄膜表面的桔皮度。

根据ASTM D2649，桔皮度可以分为五个等级：Excellent（极佳）、Good（良好）、Fair（一般）、Poor（较差）和Very Poor（非常差）。

外观颜色物理性能技术服务在粗糙的钢板上在光滑的钢板上在粗糙的钢板上 在光滑的钢板上在粗糙的钢板上 在光滑的钢板上电泳漆层中漆层面漆层表面外观控制不再限于对最终面漆涂层检验。

如同桔皮仪DOI 一样, 使用激光光源扫描高光泽表面的光学轮廓。

另外有一个高能量的红外发光二极管能够测量中光泽表面相同波纹（0.1－3.0mm ）的光谱。

使用最新CCD 照相探测技术用于测量并记录“晦涩度”。

它能提供在受到波长小于0.1mm 的微细波纹影响的表面上的成像质量信息。

桔皮仪dual能够对每一层涂料涂装后的表面外观质量进行客观地评估。

无须再对究竟是哪一涂层对最终表面外观产生影响进行猜测。

桔皮仪dual 可以帮助您对外观问题进行客观的分析，并且最大可能地减少您解决这些问题所需的时间。

用相同的电泳漆涂装于粗糙及光滑钢材。

可以看出，粗糙钢材的Wb 及Wc 值都相对较高。

在两块钢板上涂上底漆。

可以看到，在粗糙钢材表面检测到Wb 及Wc 值均升高了。

此种底漆并不能完全覆盖来自钢材的影响。

最终外观显示，在粗糙钢材面板上的面漆短波值较高。

因此，在光滑钢材面板上的面漆看上去更明亮。

有了它，您可以为每一层涂料建立起外观技术指标说明，以确保您总能达到想要的外观效果。

测量高光泽至中光泽涂层表面的桔皮和鲜映性在整个涂装过程进行外观控制例如：钢板质量对最终外观的影响第一步：电泳漆层的外观控制第二步：中涂层的外观控制第三步：面漆层的外观控制桔皮仪dual _ 是一款帮助您解决问题并取得理想表面外观的诊断工具电泳漆中涂面漆桔皮 / DOI客观和可靠的外观数据■ 在高光泽表面上的测量，与桔皮仪DOI 有很好的一致性■ 在中光泽表面上的测量，与机械表面轮廓仪读出的数据有良好的关联性单手操作方便使用■ 用于平坦或有曲率的表面■ 体积小，重量轻■ 滚轮操作及大屏幕显示■ 可供选择的测量标尺及扫描长度■ 全面的统计数据，且可贮存于可选的内存中■ USB 端口，可将数据传送至个人电脑■ smart-chart 软件：– 为样品ID 建立编排档案– 使用SQL 数据库管理数据– 标准QC 报告该仪器使用可充电电池组(Li-Ion)进行操作。

面漆桔皮分析与对策（一）构成漆膜外观的两个重要指标是桔皮与鲜映性，桔皮反映了漆膜表面微观不平整度，鲜映性则代表油漆的成像清晰度，同时桔皮又是影响鲜映性的重要因素。

鉴于桔皮在漆膜外观评价中的重要程度，采用德国BYK公司最新的桔皮仪对神龙汽车的漆膜桔皮情况作了统计、对比和分析，希望能够对改善现场漆膜外观质量有所帮助。

在这种体系中桔皮被解构成短波桔皮和长波桔皮两种，其中短波桔皮代表结构尺寸在0.6 mm以下的桔皮，长波桔皮代表结构尺寸在0.6mm以上的桔皮。

PSA集团采用的桔皮、鲜映性表示方法与本数据不同，但代表的趋势相同。

桔皮是对漆膜表面微观不平整的一个感性描述，实际上它的形成原因非常复杂，但从原理上来讲主要有以下两种因素。

a.底材微观上的不平整向油漆表面的传递。

b.油漆干燥过程中溶剂挥发造成表面力梯度形成的贝纳德涡。

因此，桔皮是不可能完全消除的，只能尽量减小。

在后续的对比中将要引用其他的桔皮评价标准，这个标准同PSA集团的相关标准是不同的，但可以证明它们表达趋势的同一性。

为便于对比分析，在数据采集过程中，保证了数据采集点与NAP值测量的数据采集点相同。

1 不同颜色面漆桔皮数据分布及初步分析1.1颜色与桔皮关系数据在这次数据采集过程中，主要针对颜色1、颜色2、颜色3、颜色4、颜色5、颜色6进行了桔皮（长波、短波）、鲜映性数值的采集与分析。

数据按照水平和垂直进行了分类平均，并对比如下。

1.1.1 不同颜色长波对比长波桔皮值统计数据如图1。

PSA无长波分布要求相应的标准，因此可以借鉴长波桔皮水平面≤4、垂直面≤15的通常标准。

从图1看出，水平面长波桔皮除颜色1和颜色4符合上述标准外，其他颜色不能达到标准。

对于垂直面除黑漆达不到标准外其他均在15以下，但主要分布在10～15。

无论哪一种油漆，水平面和垂直面的长波桔皮相差都比较大，说明了长波桔皮与油漆本身的流平条件相关性很大。

理论上的解释应该是，油漆流平时由于平面的油漆微粒除了受表面力向上的拉动外，还受重力的向下拉动，表面力合力与重力方向相反，所以形成贝纳德涡的动力相对较小，最终形成贝纳德涡较小。

一、使用范围本操作规程测量高光泽至中光泽涂层表面的桔皮和鲜映性。

二、定义桔皮检测是指读取车身表面平整度或镜面效应。

三、原理使用激光光源检验高光泽表面的光学轮廓的结构谱线，使用最新CCD照相探测技术用于测量并记录“晦涩度”它能提供在收到波长小于0.1mm 的微细波纹影响的表面上的成像质量。

四、实验仪器桔皮仪，德国BYK ，BYK4846五、测试准备1、将试样与标准颜色样表面清洁干净；2、检查桔皮仪电量是否充足；3、打开仪器，对仪器进行检验。

六、测试方法1、先对仪器的功能进行校验（三个月一次），选择“standand”按“operate”在参考测试板上对每块参考测试板进行三次测量。

校验测量值是否在试板的预设值范围内；2、按“operate”回到主菜单（对于单值数据的测量），先用思高布将测量区域擦拭干净，避免杂质影响测定的准确性；3、选择通用的数据库如“MEMORY 01”进行测量，测量时指示灯显示绿灯并按均匀的速度测量，测量完后按“mode”滚动选择“End Test series”退出测量；4、整车检测先在Smart-chart软件中设定好数据通过编排档案传输到仪器中，开机后选择所测车型、颜色，按“operate”确定。

先用思高布将测量区域擦拭干净，避免杂质影响测定的准确性；5、然后按所设定车身部位的先后顺序进行测量；6、所有部位测量完后，按“mode”选择“End Test series”退出测量；7、通过软件分析查看车身桔皮是否在控制范围内，如有超过控制值通知工艺组长进行整改。

七、结果表达读取LW、SW和DOI值。

德国BYK公司AW-4840桔皮仪，BYK-Gardner桔皮仪dual
AW-4840桔皮仪测量高光泽至中光泽表面的桔皮和鲜映性；AW-4840桔皮仪在高光泽表面测量，于BYK-Gardner桔皮仪dual有良好的一致性。

AW-4840桔皮仪在中光泽表面测量，与机械表面轮廓仪读出的数据有良好的关联性
德国BYK公司AW-4840桔皮仪特点
特点:1.光学系统扫描表面波纹亮-暗区域,模拟视觉观察波纹
2.通过鲜映性(DOI)读数客观反映表面光亮程度
3.手提、电池驱动，便于单手操作
4.能识别表面瑕疵，通过统计测量控制以最少的数据得到代表性的结果
5.适用于单色油漆和金属闪光漆
6.新的微型桔波仪用于小型物体表面检测
7.专业的培训课程
德国BYK公司AW-4840桔皮仪技术参数
德国BYK公司AW-4840桔皮仪仪配置：仪器，保护罩，玻璃标准板带证书，标准证书，软件auto-chart光盘，充电和数据传输底座，接口电缆，2个可充电锂电池，用于AA电池充电器，操作说明书，携带箱，培训；在保修期内，提供一次维护保养服务；。

桔皮仪工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII汽车涂装桔皮的定义及产生原理桔皮的定义及产生原理油漆车身的颜色、光泽、雾影度和表面结构等影响着人们的视觉效果，光泽和映像清晰度常被用来衡量涂层的外观。

即使是光泽度很高的涂膜，其外观也会受到表面波动度的影响，光泽的变化并不能控制波动的视觉效果，人们把这种效应称为“桔皮”，桔皮也可定义为“高光泽表面的波状结构”。

油漆车身的桔皮可使涂层表面产生斑纹、未流平的视觉外观。

桔皮的检测方法（1）人眼目测法眼在油漆车身上找到反射光源（一般是在双管荧光灯下），定性分析反射光的清晰度就可以从视觉上评估流平效果。

在流平性差的情况下,两个荧光灯管看起来模糊, 荧光灯的边界线有不同程度地扭曲；流平性好的油漆外观，可获得清晰的反射，桔皮也不明显。

（2）桔皮仪测量法生产高质量的产品，需要高精准的计量仪器对其做出质量判断，而通过人眼目测判断桔皮的程度是不完善、不科学的。

目前，涂装行业普遍采用桔皮仪来测量桔皮的状况。

桔皮按人眼远看物体和近看物体分成长波和短波，人眼在50cm的距离能看到35条0.1mm阔的线条，归纳为长波；人眼在2.5m的距离看到35条0.6mm阔的线条，归纳为短波。

桔皮仪使用60°的激光作为点光源照射被测表面，在缓慢均速推动10cm的距离内发射1250次激光照亮表面，读取1250个数，每个读数之间的距离为0.08mm。

在光源对面同样角度通过狭缝滤波的方法测量反射光，由于表面存在波纹，当光线照在波峰或波谷时，反射光最强，仪器检出最大信号；光线照在斜坡时，由于反射角的变化，反射光偏离60°角，仪器检出信号最小，因此测得的信号频率正好是被测表面机械轮廓频率的二倍，与人眼观察到的光学轮廓相一致。

桔皮仪将结构尺寸＞0.6mm的测量数据定为长波，将结构尺寸＜0.6mm的数据定为短波。

桔皮的防治桔皮是油漆件最常见的缺陷之一，由于影响桔皮的因素太多，要减少桔皮，就需对涂装生产的各个环节进行控制，主要还是从涂装设备、工艺和材料等方面进行改善。

波状结构波状结构尺寸在0.1到10毫米的被称为桔皮或流平/流挂性不好。

外观上的这种现象通常用视觉评估，且描述成桔皮或纹理。

在高光泽表面可以观察到桔皮，即亮暗区域交错的波状结构。

整体外观和结构的可见度取决于以下因素：结构大小结构大小不同的表面，给人视觉上的感觉也不同：较小的结构较大的结构光线朝各种不同的方向反射，反射方向主要取决于每一点的斜度。

只有对应我们人眼的方向反射光线的部分被视为亮区域。

简介桔皮/DOI展示世界有限公司·香港柴湾祥利街26号银星中心13楼广州市浩美设备有限公司·广州市小北路193-215号广州鹏源发展大厦成像质量当结构的边缘反射光很强且对比度很高（DOI），则可以看到结构很清晰且明显。

鲜映性（DOI）DOI也可描述为明亮度，鲜艳度或清晰度。

表面所反射的物体影象越清晰，则显现的光泽越明亮。

表面结构会干扰反射影象，导致边缘模糊并且不再明晰。

接近人眼分辨率的微细结构会使DOI降低。

桔皮仪DOI将此波长范围考虑进去，以作光泽测量。

这样使得测量不受折射率和涂层系统的影响- 即使在曲面部位。

s 人眼的分辨率桔皮仪DOI 参阅第29页短距离：短波长距离：长波）桔皮/DOI简介观察距离表面外观取决于：s 观察者的距离长波（例如波长为30毫米）的最佳观察位置是1到3米的远距离。

而在0.1到1毫米范围内的短波只能在很近的距离内才可辨认。

即使在很近的距离内，低于人眼分辨率极限（大约0.1毫米）的极微细结构已不能用亮/暗区域来分辨。

其结果是导致光泽的降低。

展示世界有限公司·香港柴湾祥利街26号银星中心13楼广州市浩美设备有限公司·广州市小北路193-215号广州鹏源发展大厦点状的激光光源以60角照射样品，而探测器在相对面的相同角度上测量反射光。

仪器走过样品表面一定的距离，一点一点地测量反射光强度。

这样，便得到表面的光学轨迹。

模拟视觉观察波状结构桔皮仪可模拟视觉观察。

桔皮/鲜映性整体外观和结构的可见度取决于：波纹大小、观测距离以及成像质量。

波纹大小波纹大小不同的表面，给人的视觉感受也不同汽车漆波纹结构的波长一般在到30mm.视觉进行评估时通过常用桔皮程度或纹理大小等主观术语来描述。

在高光泽表面能观察到桔皮，即在亮暗区域交替的波纹结构。

由于表面波纹每点的倾角不同，造成入射光线会朝不同方向反射。

只有对应我们人眼方向的反射光线的部分被视为亮区域。

观察距离波纹的可见度取决于观察距离。

观察距离越远，被观察到的物体越小。

10到30mm大小的波纹能在3米的距离上清晰的观察到，到1mm范围内的表面波纹只能在更近的距离内才可辨认。

人眼的分辨率可分辨波纹的大小也取决于观察距离。

即使在很近的距离内，低于人眼分辨率极限（大约）的极微小波纹已不能用亮/暗区域来分辨，这种微小的波纹会影响成像质量。

在3mm处观察，1到3mm大小的波纹很难以波纹结构来分辨，却影响着外观。

成像质量当波纹的边缘反射光很强且对比度很高时，具有很好的成像质量，如黑白线条的边缘。

极微小的波纹会干扰反射影像，使图像边缘变得模糊且不在清晰。

近距离的成像质量鲜映性（DOL）鲜映性（distinctness-of-image gloss, DOL）也可被描述为明亮度、轮廓分明度或清晰度接近人眼分辨率的微细波纹（小于）会降低鲜映性（DOL）BYK DOI仪的计算函数是DOI=F(50%du，30%wa，20%wb），其中du值对DOI的影响最大，与之有一一对应的关系，du值也称涩度，是波长小于的波值。

du为晦涩度，du=0 抛光的黑色玻璃板；du=100 硫酸钡。

在汽车行业，DOI是评价汽车外观质量的一个重要指标，对于中高档轿车尤其重要。

一般银色≥80；深色≥85。

另外，还有PGD，通常称为涂膜鲜映性，对涂膜的镜面效果进行评价，反映的是涂膜的综合外观。

一般中高档轿车要求PGD水平面；立面。

远距离的成像质量湿性外观在3米的距离上，成像质量主要受1至3mm大小波纹的影响。
