柴油发电机控制器说明书一、引言柴油发电机控制器是一种用于监控、保护和控制柴油发电机组运行的设备。
本说明书将详细介绍柴油发电机控制器的功能、特点和使用方法，以便用户正确、安全地操作和维护设备。
二、功能1. 运行监控：柴油发电机控制器可以实时监测发电机组的运行状态，包括发电机输出电压、电流、频率等参数，确保发电机组正常运行。
2. 自动启停：柴油发电机控制器配备了自动启停功能，可以根据设定的条件自动启动或停止发电机组，提高发电机组的使用效率。
3. 负载分配：柴油发电机控制器可以根据负载大小自动调整发电机组的输出功率，实现负载均衡，避免过载或欠载情况。
4. 电池管理：柴油发电机控制器可以监测和管理发电机组的蓄电池状态，包括电池电压、电流、剩余容量等参数，确保蓄电池处于良好工作状态。
5. 告警保护：柴油发电机控制器配备了多种告警保护功能，如过载告警、低油压告警、高水温告警等，及时发现并解决发电机组故障，保护设备安全运行。
三、特点1. 高度可靠：柴油发电机控制器采用先进的电子技术和可靠的硬件设计，具有高度稳定性和抗干扰能力，能够在恶劣环境下正常工作。
2. 易于操作：柴油发电机控制器操作界面简单直观，具有友好的人机交互界面，用户可以轻松掌握设备的使用方法。
3. 多种通信接口：柴油发电机控制器支持多种通信接口，如RS485、CAN等，方便与其他设备进行联网通信，实现远程监控和控制。
4. 多种保护功能：柴油发电机控制器具备多种保护功能，如过载保护、短路保护、过压保护等，能够有效保护发电机组和外部设备的安全。
5. 自动诊断：柴油发电机控制器能够自动诊断设备故障，并显示故障代码或故障信息，方便用户及时排除故障。
四、使用方法1. 首先，确保柴油发电机组与电源连接正常，蓄电池电量充足。
2. 打开柴油发电机控制器的电源开关，待显示屏亮起后，进入操作界面。
3. 根据需要设置发电机组的参数，如启停条件、输出功率限制等。
4. 检查各项参数是否正常，如发电机输出电压、频率等，确保设备处于正常工作状态。

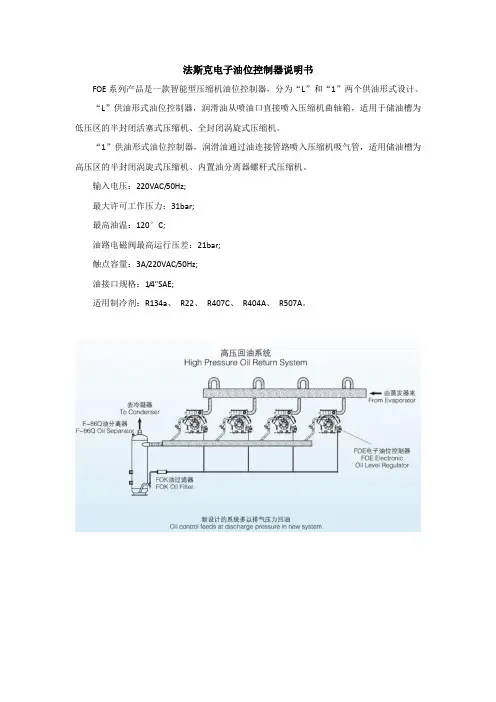

法斯克电子油位控制器说明书
FOE系列产品是一款智能型压缩机油位控制器，分为“L”和“1”两个供油形式设计。
“L”供油形式油位控制器，润滑油从喷油口直接喷入压缩机曲轴箱，适用于储油槽为低压区的半封闭活塞式压缩机、全封闭涡旋式压缩机。
“1”供油形式油位控制器，润滑油通过油连接管路喷入压缩机吸气管，适用储油槽为高压区的半封闭涡旋式压缩机、内置油分离器螺杆式压缩机。
输入电压：220VAC/50Hz;
最大许可工作压力：31bar;
最高油温：120°C;
油路电磁阀最高运行压差：21bar;
触点容量：3A/220VAC/50Hz;
油接口规格：1/4"SAE;
适用制冷剂：R134a、R22、R407C、R404A、R507A。

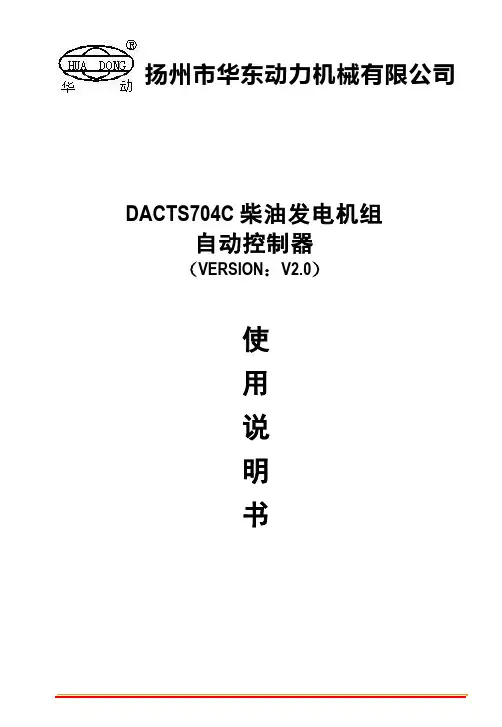

扬州市华东动力机械有限公司DACTS704C 柴油发电机组自动控制器（VERSION：V2.0）使用说明书目录公司简介 (1)一. 功能概述 (3)二．组成结构 (3)1.液晶显示器 (3)2.手动按键 (4)3.通讯接口 (5)三．菜单操作及参数说明 (5)1.模拟量参数 (6)2.延时参数 (8)3.系统参数 (12)4.输入状态 (14)5.输出状态 (14)四．控制器接线端说明 (14)五．规格说明 (15)六．主要参数值表 (16)七．注意事项 (17)八．附件 (18)九．外部接线图 (19)DACTS704C油机自动控制器说明书DACTS704C油机自动控制器采用美国高性能微处理器和工业级元器件制造，具有结构紧凑、体积小巧、安装方便等特点。
可以对油机进行全方位的控制，实时监测油机的工作状态，实现各种自动保护功能；并提供远程集中监控功能。
*** DACTS704C控制器面板示意图 ***电压380 380 380电流 400 400 400 频率 50.0 功率 263 功率因数 1.00电池 11.8 水温 70油压 600 转速 1500 运行时间 30:05 05-03-09 PM 03:12:18一. 功能概述◆可以通过704C的面板按键、外部开关、通讯口控制油机的运行或停机。
◆具有远端启动接口，可设置启动延时、停机延时时间，实现发电机组自动启动/停机。
◆具有预热、预润滑控制。
◆具有过压、欠压、过流、功率超、油压低、水温高、油温高、急停、超速、频率超限、启动失败等保护功能。
◆过流、功率超、油压低、水温高、油温高预告警功能。
◆RS232通讯接口，MODBUS通讯协议，附带电脑监控软件。
◆高亮度液晶屏，中文显示运行参数。
◆自动记录油机运行时间、历史故障查询。
◆结构紧凑合理、性能稳定可靠。
二．组成结构1．液晶显示器液晶显示器有128×64点阵像素，它可以显示4行8个汉字或8行16个英文字符，提供了一个直观方便的显示界面，所有参数都可以通过一个简单明了的菜单进行查看和操作。
第1章 PCC3100控制器介绍 系统概述PCC是康明斯电力系统发电机组上使用的以微处理器为基础的控制器，它提供燃油控制和发动机调速功能、主发电机输出电压调整和全套机组控制和监测。
它同时还提供隔离母排或市电（主用电源）并联电力系统的自动和半自动同步，以及自动负载分配控制功能。
操作软件控制发电机组及其性能特征，并通过数字式显示屏显示机组的运行状态，由前端面板上的按键进行控制或功能设定。
发电机组控制功能 下图显示出一部分控制功能，后面有更完整的方框图。
系统接线图参阅电路图。
PCC 经由磁电式转速传感器（MPU）和主定子的输入获取频率信号，控制盘送出一低功率脉冲宽度调制（PWM）信号到调速器输出模块，然后向发动机燃油控制器输出一个放大信号。
母排电压互感器模块将母排电压降低到大约18 VAC，并向控制盘提供一信号，作为发电机组与系统母排同步的参考信号。
由外部的电压/电流互感器（PT/CT）模块将发电机电压降至18 VAC，并经由电流互感器（CT）输出 电流产 生一个参考交流电压，通过电压调节向调 压器输出模块输出一个低功率PWM信号，然后向励磁机定子输出一个放大信号。
机油、冷却液和排烟温度由可变电阻传感器传送信号，机油压力由电容式传感器传送信号。
电路板和模块概述以下叙述有关PCC控制盘和附件箱内的电路板与模块的功能方框图显示了PCC系统的内部和外部部件。
静电放电将损坏电路板，当接触电路板或接插晶片时，请预先戴好手腕型接地环带。
电路板位置方框图数字电路板（A32）数字电路板包含控制盘用微处理器和操作软件，同时数字电路板还连接到控制盘内其它电路板。
数字电路板也为PCC 提供模拟信号与数字信号之间的转换。
开关S5 将开关推向左侧为接电模式，此时控制盘电源/操作软件一直通电，直到开关扳到备用模式。
建议在所有应用中始终将S5开关设在接电模式位置，除非不能提供辅助蓄电池充电。
向右推动此开关将PCC 切换到备用模式。

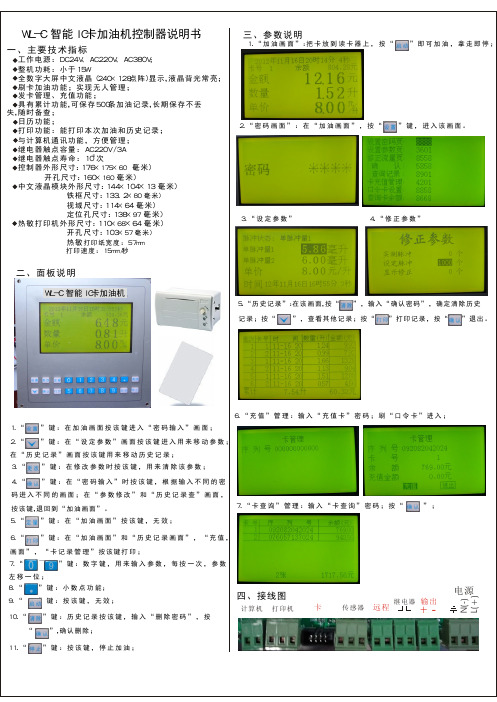

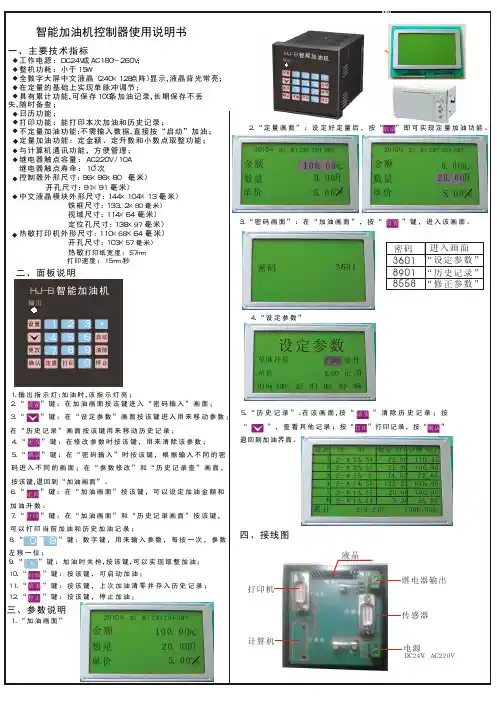

二、面板说明
具有累计功能，可保存５００条加油记录，长期保存不丢 ．“ ”键：在加油画面按该键进入“密码输入”画面；
．“ ”键：在“设定参数”画面按该在“历史记录”画面按该键用来移动历史３．“ ”键：在修改参数时按该键，用更改４．“ ”键：在“密码输入”时按该键码进入不同的画面；在“参数修改”和“按该键，退回到“加油画面”。
．“ ”键：在“加油画面”按该键，定量．“ ”，．“ ￣ 一位；
打印０９．“ ．“ ”启动
．“ 启动
．“ ”启动停止２．“密码画面”：在“加油画面”，“ 设置３．“设定参数”打印确认
四、接线图 “ ４．“修正参数”５．“历史记录”：在该画面，按“ ”，输入“确认密码”，确定清除历史
记录；按“ ”，查看其他记录；按“ ”打印记录，按“ ”退出。
传感器卡打印机计算机“ ．“充值”管理：输入“充值卡”密７．“卡查询”管理：输入“卡查询”密码；按“ ”；启动 ＷＬ－Ｃ 智能ＩＣ卡加油机。

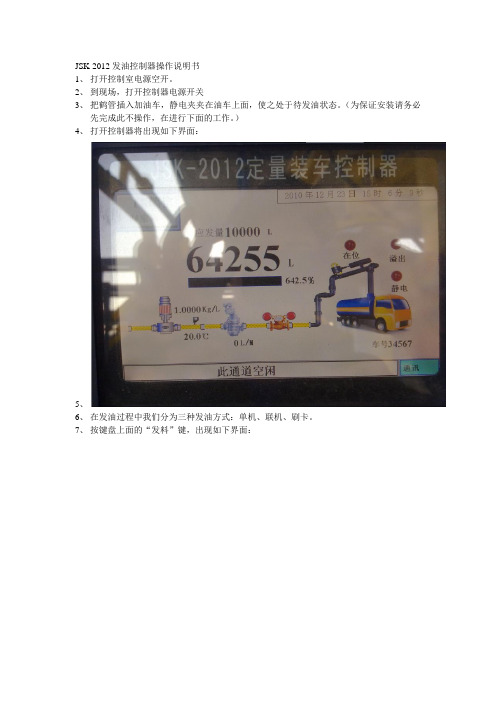

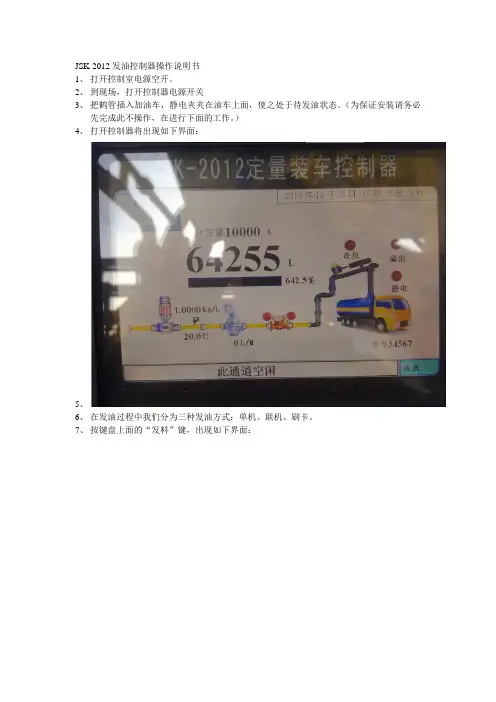

JSK-2012发油控制器操作说明书1、打开控制室电源空开。
2、到现场，打开控制器电源开关3、把鹤管插入加油车，静电夹夹在油车上面，使之处于待发油状态。
（为保证安装请务必先完成此不操作，在进行下面的工作。
）4、打开控制器将出现如下界面：5、6、在发油过程中我们分为三种发油方式：单机、联机、刷卡。
7、按键盘上面的“发料”键，出现如下界面：提示请输入单机密码（如果是联机发料请输入联机密码、如果是刷卡发料提示请刷卡）单机密码：初始值为6个“0”，在参数设置中可以自行修改联机密码：通过上位机开票，自动生成刷卡密码：先通过上位机读取用户提料卡信息，然后会生成一个密码。
把卡片拿到控制器先刷卡，待刷卡成功后输入刚才的密码8、密码输入后，按“确定”键，出现如下界面：提示输入应发量，输完后按“确定”键。
（只有单机发油才有此步）此时出现如下界面：此时按“启动”，发油开始。
出现如下界面：参数设置：按“参数”键，提示输入参数密码（初始值6个“0”），输完后按“确定”键。
进入如下界面：流量系数：取决于流量计的脉冲信号而定。
（范围在4-200个脉冲\L）标准密度：0.4000 ～ 1.0000（Kg/L）提前关泵量、过冲量（提前关阀量）：0 ～999（Kg/L）用于调节发料精度。
当实际发料值大于应该发料值时，把提前关泵量、过冲量（提前关阀量）调小，反之亦然。
桶重、多段量、换桶时间为桶装发料与本系统无关。
温度上限、温度下限、温度补偿用于修正显示温度与实际的温度发油方式：0单机发油、1联机发油、2刷卡发油参数密码：用于修改参数时进入的密码单机密码：单机发油时所需要的密码阀门类型：通道序号：鹤位号油品：发料的材料保护时间：当系统达到用户所设定的时间范围没有出料时，系统自动停止工作，关阀、关泵，保证安全。

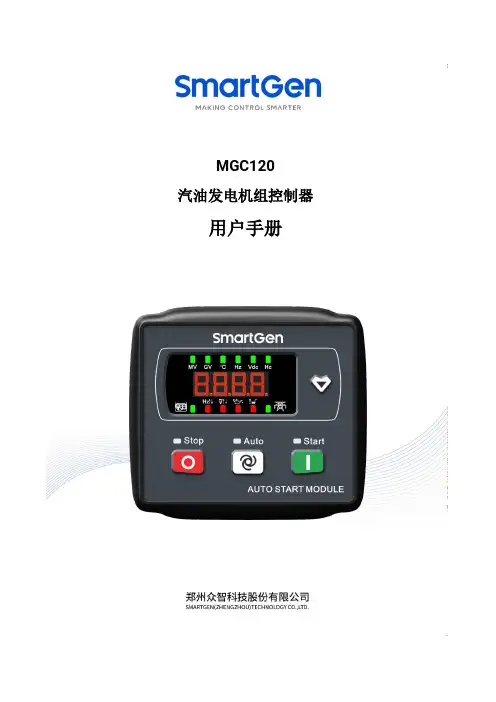

MGC120汽油发电机组控制器用户手册目次前言 (3)1 概述 (4)2 性能和特点 (4)3 规格 (5)4 操作 (6)4.1 前面板描述 (6)4.2 指示灯描述 (6)4.3 按键功能描述 (7)4.4 自动开机停机操作 (7)4.5 手动开机停机操作 (8)4.6 阻风门控制 (8)4.7 ATS切换控制 (8)5 保护 (9)6 接线 (10)7 编程参数范围及定义 (11)7.1 参数设置内容及范围一览表 (11)7.2 可编程输出口可定义内容一览表 (13)7.3 可编程输入口定义内容一览表 (14)8 控制器功能设置 (14)9 试运行 (15)10 典型应用图 (16)11 安装 (18)11.1 卡件 (18)11.2 外形及开孔尺寸 (18)12 故障排除 (19)前言是众智的中文商标是众智的英文商标SmartG en ― Smart的意思是灵巧的、智能的、聪明的，Gen是generator(发电机组)的缩写，两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务！不经过本公司的允许，本文档的任何部分不能被复制(包括图片及图标)。
本公司保留更改本文档内容的权利，而不通知用户。
公司地址：中国·河南省郑州高新技术开发区金梭路28号电话：+86-371-67988888/67981888/67992951+86-371-67981000（外贸）传真：+86-371-67992952网址：//邮箱：*****************表1版本发展历史日期版本内容2017-11-07 1.0 开始发布2019-02-22 1.2 修改阻风门控制逻辑说明；修改步进电机频率默认值为250Hz；修改典型应用图步进电机接线，同时增加说明。
2022-08-18 1.3 更新公司logo及说明书格式。
MGC120汽油发电机组控制器属于AMF模块,可用于单台汽油发电机组的自动化及监控系统。
瑞昌哥尔德发电设备（无锡）制造有限公司2005-RC油机自动控制器（版本：21.5+）使用说明书目录一. 功能概述 (3)二．组成结构 (3)1.液晶显示器 (3)2.手动按键 (4)3.通讯接口 (5)三．菜单操作及参数说明 (5)1.模拟量参数 (8)2.延时参数 (9)3.系统参数 (13)4.输入状态 (15)5.输出状态 (15)6.故障记录 (15)四．控制器接线端说明 (16)五．规格说明 (17)六．注意事项 (18)七.附件 (20)八．外部接线图 (21)2005-RC油机自动控制器采用美国高性能微处理器和工业级元器件制造，具有结构紧凑、体积小巧、安装方便等特点。
可以对油机进行全方位的控制，实时监测油机的工作状态，实现各种自动保护功能；并提供远程集中监控功能。
*** 2005-RC控制器面板示意图 ***电压0 0 0电流0 0 0 频率 0.0 功率 0 功率因数 0.00电池 11.8 水温 0油压 0 油位 0 油温 15 转速 0 运行时间 0:02一. 功能概述◆可以通过2005-RC的面板按键、外部开关、通讯口控制油机的运行或停机。
◆具有远端启动接口，可设置启动延时、停机延时时间，控制发电机组自动启/停。
◆具有预热、预润滑控制。
◆具有燃油油位自动控制功能。
◆具有过压、欠压、过流、频率超、油压低、水温高、油温高、急停、超速、转速信号消失、启动失败等保护功能。
◆过流、频率超、油压低、水温高、油温高予告警功能。
◆RS232通讯接口，MODBUS通讯协议，附带精美监控软件，可记录和打印历史记录、故障记录。
◆高亮度液晶屏，中文显示运行参数。
◆自动记录油机运行时间。
◆自动故障记录◆结构紧凑合理、性能稳定可靠。
二．组成结构1．液晶显示器液晶显示器有128×64点阵像素，它可以显示4行8个汉字或8行16个英文字符。
提供了一个直观方便的显示界面，所有参数都可以通过一个简单明了的菜单进行查看和操作。
默认显示界面共2屏，见上图，当给控制器上电后，液晶屏循环显示2个默认界面，在默认界面下，液晶屏主要显示各模拟量参数的当前值，用户按[←]键可以在“模拟量参数”与“系统状态”界面之间切换，系统状态”界面主要显示模块当前状态，油机故障时，则显示故障记录名称。
2．手动按键操作按键[→/增加]：“→”在默认界面下,按此键可进入“输入密码”界面；“增加”在参数设置界面下，按此键可以查看同级菜单中的后一项参数；修改参数值时，每按一次此键，数值加1。
[←/减小]：“←”在默认界面下，按此键可切换显示：模拟量参数显示或系统状态显示。
“减小”在参数设置界面下，按此键可以查看同级菜单中的前一项参数；修改参数值时，每按一次此键，数值减1。
[↑/退出]：“↑”在参数设置界面下，按此键可返回至上一级菜单，连续按动可以退回到默认界面；“退出”在修改参数值时，按此键则取消所做的改变。
[↓/确认]：“↓”在参数设置界面下，按此键进入当前项的下一级菜单。
“确认”参数值修改后，按此键确认改变并保存设置值。
控制按键[测试/启动]:按此键直接启动发电机组,并一直保持其空载运行。
此时按键上方绿灯常亮，指示控制器正处于“启动状态”。
[停机]：若发电机组正在运行，按此键将怠速运行一段时间停机，此时按键上方红灯常亮，指示控制器正处于“停机状态”。
[自动]：按此键后其上方黄灯常亮，指示控制器正处于“自动状态”，控制器接收“远端启动”开关信号,如果开关闭合，延时启动；开关断开则延时停机。
“远端启动”开关信号可以由市电检测模块提供，实现发电机组自动启停的控制。
3．通讯接口控制器有一个单独的RS232串口，通过通讯线可以连接计算机或调制解调器。
当需要长距离（直接连接）或与多路传输器相连时，就需要一个RS485转换模块。
三．菜单操作及参数说明在默认界面下，按下[→]键即进入“输入密码”界面，输入密码（默认为3333）进入菜单系统。
操作方法：出现“输入密码 0- - -”时，每按一次[→]键，数值加1，直至出现“输入密码 3- - -”，按 [↓]键确认，此时显示界面出现“输入密码■0- -”，即表示已经输入了第一位密码，重复以上操作，输入剩余的3个密码位，进入“一级菜单”(若密码输入错误将不能进入菜单系统)。
进入一级菜单系统后，显示屏第一行出现“模拟量参数”字样，通过按[→]键可以查看后一项，按[←]键则返回到前一项，如果按下[↓]键, 即进入当前项目的二级菜单；如果按[↑]键，则退出菜单系统，返回到默认界面。
菜单系统结构如下表：一级菜单 二级菜单三级菜单电池电压 告警上、下限；高、低校准值水温油压模拟量油位 告警上、下限；高、低校准值 参数油温 停机值；告警值；高、低校准值 油机转速电压A 相告警上、下限 电压B 相 电压C 相电流A 相电流B 相停机值，告警值 电流C 相油机频率 告警上、下限 油机功率停机值，告警值启动运转 启动间隔 启动旁路 远端启动 延时停机 供油 预供 怠速停机 设置值 延时 油压低参数 水温高 超速 速转丢失 电压超限油位低停机值，告警值；高、低校准值延时参数菜单连续……过载油温高电池电压低升速水位低暖机停机失败CT比率（设备地址启动次数齿轮齿数系统电压设置设置值参数供油模式停机失败水温条件时间设置出厂设置低油压高水温油位低输入紧急停机无三级菜单项状态远端启动远端复位水位低充电失败模拟量参数电压C 相 0启动 供油 预供 故障无三级菜单项输出 供电 状态 油位控制 励磁充电怠速故障记录显示故障总数、故障名称及发生时间。
1.模拟量参数模拟量参数二级菜单包括14项。
进入二级菜单后，液晶屏第二行左侧显示当前菜单项，右侧则显示其设置值，可以按[←]或[→]键查看各项，也可以按[↓]键进入三级菜单修改其设置值。
模拟量参数包括：1）电池电压 2）水温 3）油压 4）油位 5）油温 6）转速 7）电压A 相 8） 电压B 相 9） 电压C 相 10）电流A 相 11）电流B 相 12）电流C 相 13）频率 14）功率模拟量二级菜单界面：进入模拟量参数三级菜单界面后，液晶屏第三行左侧显示三级菜单项，右侧显示其设置值。
按[→]键翻到后一项，按[←]则退回到前一项，如果想修改设置值，按[↓]键进入修改状态，此时第三行右侧设置值的背景变黑，通过按[←]和[→]键来减小、增加数值，直到数值调整到所需后，按[↓]键确认并保存设置值，如果按[↑]键，则放弃所做修改并退出修改状态。
2.延时参数“延时参数”的三级菜单只有1项：设置值。
在一级菜单系统下，按[↓]键进入二级菜单，液晶屏第二行左侧显示延时参数，右侧显示设置值，再按[↓]键则进入三级菜单，此时液晶屏第三行左侧显示“设置值”字样，右侧为数值，可以通过按[↓]键进入修改状态，修改设置值，此时第三行右侧设置值的背景变黑，通过按[←]和[→]键来减小、增加数值，直到数值调整到所需后，按[↓]键确认并保存设置值，如果按[↑]键，则放弃所做修改并退出修改状态。
例：如要将“延时参数”菜单中 “供油延时”设定为15秒，按以下步骤进行:● 在默认界面下, 按下[→]键，输入密码（出厂默认值为3333），密码输入成功后进入一级菜单系统，再按[→]键，出现”延时参数”字样；● 按下[↓]键，进入二级菜单，连续按[→]键，直至出现”供油延时”字样，再按[↓]键，“供油延时”滚动到液晶屏第二行，第三行则显示“设置值 10.0” ；● 按下[↓]键，当前值“10.0”的背景变黑，指示已进入修改状态；●据需要设定延时时间，本例为15秒，故连续按下[→]键，新值滚动增加到15.0（如果数值需要减小，按或连续按[←]）；●设置完毕, 按[↓]键，将数值存入控制器内存，保存成功后，显示窗第三行变为“设置值 15.0”；●连续按[↑]键，退出菜单系统，返回至默认界面下。
2.1启动运转延时(范围3～10秒,默认设置：6秒)当启动油机时开始延时，延时期间检测启动成功条件（油机转速>转速的低设置点或油机输出电压>100V或油压由“低”转为正常），如果条件满足则认为油机启动成功而终止延时。
2.2启动间隔延时(范围15～120秒,默认设置：30秒)当“启动运转”延时结束后，仍未满足启动成功条件并且“启动次数”未达到设置值，开始“启动间隔延时”，延时结束后重又开始启动运转延时，同时启动次数加1。
2.3启动旁路延时(范围15～60秒,默认设置：15秒)油机启动成功后，开始旁路监控延时，延时期间不监测“油压低”、“水温高”、“油机电压超限”、“油机频率超限”等故障。
2.4远端启动延时(范围0～60秒,默认设置：5秒)控制器处于“自动”状态时，当“远端启动”开关闭合时开始延时，延时结束后启动油机。
2.5延时停机延时(范围20～120秒,默认设置：30秒)控制器处于“自动”状态时，当“远端启动”开关断开时开始延时，同时断开“供电”输出，油机将空载额速运行，延时结束后，怠速停机。
2.6供油延时(范围10～20秒,默认设置：15秒)供油延时只有在设置“停机供油”状态时起作用,此时“供油”输出相当于“停机”作用。
停机时“供油”继电器有输出，“供油延时”开始，当“供油延时”结束后并且油压为“低”，“供油”继电器停止输出。
2.7预供延时(范围1～20秒,默认设置：5秒)启动前开始预供延时，延时同时预供继电器闭合，延时结束后，预供继电器断开，油机开始启动。
2.8怠速停机延时(范围120～200秒,默认设置为15秒)接收到停机命令时，开始“怠速停机”延时，同时怠速继电器常开点闭合，常闭点断开，油机开始低速运转，延时结束后，油机停止运行。
2.9油压低延时(范围3～10秒,默认设置：3秒)当机油压力过低时开始延时，延时期间如果油压恢复正常，延时将中断，延时结束后如仍过低，将出现“油压低”告警。
2.10水温高延时(范围3～10秒,默认设置：10秒)类似“油压低”延时。
2.11超速延时(范围3～10秒,默认设置：10秒)当油机转速超上限时开始延时，延时期间如果油机速度恢复正常，延时将中断，延时结束后如仍超速，将出现“超速”告警。
2.12转速丢失延时(范围3～600秒,默认设置：15秒)当检测不到转速信号时，开始延时，延时期间如果模块能检测到转速信号，延时将中断，延时结束后如仍检测不到转速信号，将出现“转速丢失”告警。
2.13电压超限延时(范围3～60秒,默认设置：60秒)类似“超速”延时。
2.14油位低延时(范围3～10秒,默认设置：5秒)类似“超速”延时。
2.15过载延时(范围3～60秒,默认设置：10秒)类似“超速”延时。
2.16油温高延时(范围3～120秒,默认设置：10秒)类似“超速”延时。
