第2章混凝土结构材料的物理力学性能§2.1 混凝土的物理力学性能习题1题型：填空题题目：立方体抗压强度（f cu,f c u，k）：以边长为的立方体在的温度和相对湿度以上的潮湿空气中养护天,依照标准试验方法测得的强度作为混凝土的立方体抗压强度,单位为。
分析与提示：本题主要考察学生对立方体抗压强度概念中关键因素是否掌握，通过此题的评讲可加深学生对混凝土强度影响因素的理解.答案:以边长为150mm的立方体在(20＋3）°C的温度和相对湿度90％以上的潮湿空气中养护28天，依照标准试验方法测得的抗压强度作为混凝土的立方体抗压强度，单位为N/mm2.习题2题型:绘图简述题题目：绘制混凝土棱柱体受压应力－应变全曲线,标注曲线上的特征点,并简要分段叙述曲线的特征及意义.分析与提示：通过本题帮助学生理解混凝土受压的强度和变形性能。
答案:混凝土棱柱体实测受压应力－应变全曲线见下图。
由图可见，曲线分为上升段和下降段，其中OA段为线弹性变形阶段,应力－应变关系接近直线；AB段为裂缝稳定扩展阶段, 应变的增长速度较弹性阶段略有增加，应力－应变关系呈略为弯曲的曲线；BC段为裂缝不稳定扩展阶段，应变快速增长,应力－应变呈明显的曲线关系；CD段为初始下降段，应变增长不太大的情况下应力迅速下降，曲线呈下凹形状,试件平均应力强度下降显著;DE段,当应力下降到一定程度，应变增长率明显增大,曲线呈下凹形状，试件应变增长显著；EF段，试件残余平均应力强度较低，应变较大，已无结构意义。
§2。
2 钢筋的物理力学性能习题1题型:绘图简述题题目:绘制有明显流幅钢材的受拉应力－应变全曲线，标注曲线上的特征点,并简要叙述曲线的特征及意义。
分析与提示：通过本题帮助学生理解有明显流幅钢材受拉的强度和变形性能.答案：钢筋受拉应力－应变全曲线见下图。
由图可见，曲线分为上升段、平台段、强化段和颈缩段.其中OA段（原点→比例极限点)为线性阶段,AB'段（比例极限点→屈服上限）应变较应力增长稍快，应变中包含少量塑性成分；B'(B）C段（屈服上(下)限→屈服台阶终点)应力基本不变,应变急速增长；CD段（屈服台阶终点→极限应力点）应变增长较快，应力有一定幅度的增长；DE段（极限应力点→材料强度破坏）即使应力下降,钢材的应变仍然增长,试件出现明显的“颈缩”现象。
思 考 题－答案2.1 混凝土的立方体抗压强度标准值f cu ，k 、轴心抗压强度标准值f ck 和轴心抗拉强度标准值f tk 是如何确定的?答:混凝土的立方体抗压强度标准值f cu,k 的确定：以标准方法制作的边长150mm 的立方体试块，在标准条件下（温度20±2℃，相对湿度不低于95％)养护28d ，按标准试验方法加载至破坏,测得的具有95％以上保证率的抗压强度作为混凝土立方体抗压强度的标准值,用f cu,k 表示,单位为N/mm 2。
轴心抗压强度标准值f ck 的确定:是根据150mm×150mm×300mm 的棱柱体标准试件，在与立方体标准试件相同的养护条件下，按照棱柱体试件试验测得的具有95％保证率的抗压强度确定的。
具体按下式计算：k cu,c2c1ck 88.0f f αα=式中 αc1－棱柱体强度与立方体强度之比值,当混凝土强度等级≤C50时取αc1＝0。
76， C80取αc1＝0。
82，其间按线性内插法确定。
αc2－混凝土的脆性折减系数，当混凝土强度等级≤C40时取αc2＝1。
0， C80取αc2＝0。
87,其间按线性内插法确定。
轴心抗拉强度标准值f tk 的确定：可采用轴心抗拉试验（试件尺寸100mm×100mm×500mm)直接测试或通过圆柱体（或立方体）的劈裂试验间接测试，测得的具有95％保证率的轴心抗拉强度确定的。
具体按下式计算:()c245.00.55k cu,tk 645.11395.088.0αδ-⨯=f f2。
2 混凝土的强度等级是如何划分的?我国《规范》GB50010规定的混凝土强度等级有哪些？对于同一强度等级的混凝土,试比较立方体抗压强度、轴心抗压强度和轴心抗拉强度的大小并说明理由.答：混凝土的强度等级是依据立方体抗压强度标准值f cu,k 确定的。
我国《规范》GB50010规定的混凝土强度等级有：C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75和C80，共14个等级。
第二章混凝土结构的设计方法一、填空题1、结构的、、、统称为结构的可靠性。
2、当结构出现或或或状态时即认为其超过了承载力极限状态。
3、当结构出现或或或状态时即认为其超过了正常使用极限状态。
4、结构的可靠度是结构在、、完成的概率。
5、可靠指标 = ，安全等级为二级的构件延性破坏和脆性破坏时的目标可靠指标分别是和。
6、结构功能的极限状态分为和两类。
7、我国规定的设计基准期是年。
8、结构完成预定功能的规定条件是、、。
9、可变荷载的准永久值是指。
10、工程设计时，一般先按极限状态设计结构构件，再按极限状态验算。
二、判断题1、结构的可靠度是指：结构在规定的时间内，在规定的条件下，完成预定功能的概率值。
2、偶然作用发生的概率很小，持续的时间很短，但一旦发生，其量值可能很大。
3、钢筋强度标准值的保证率为97.73%。
HPB235级钢筋设计强度210N/mm2，意味着尚有2.27%的钢筋强度低于210N/mm2。
4、可变荷载准永久值：是正常使用极限状态按长期效应组合设计时采用的可变荷载代表值。
5、结构设计的基准期一般为50年。
即在50年内，结构是可靠的，超过50年结构就失效。
6、构件只要在正常使用中变形及裂缝不超过《标准》规定的允许值，承载力计算就没问题。
7、某结构构件因过度的塑性变形而不适于继续承载，属于正常使用极限状态的问题。
8、请判别以下两种说法的正误：(1)永久作用是一种固定作用；(2)固定作用是一种永久作用。
9、计算构件承载力时，荷载应取设计值。
10、结构使用年限超过设计基准期后，其可靠性减小。
11、正常使用极限状态与承载力极限状态相比，失效概率要小一些。
12、没有绝对安全的结构，因为抗力和荷载效应都是随机的。
13、实用设计表达式中的结构重要性系数，在安全等级为二级时，取00.9γ=。
14、在进行正常使用极限状态的验算中，荷载采用标准值。
15、钢筋强度标准值应具有不少于95%的保证率。
16、结构设计的目的不仅要保证结构的可靠性，也要保证结构的经济性。
第二章混凝土结构材料的物理力学性能2.1 我国用于钢筋混凝土结构和预应力混凝土结构中的钢筋或钢丝有哪些种类？有明显屈服点钢筋和没有明显屈服点钢筋的应力-应变关系有什么不同？为什么将屈服强度作为强度设计指标？提示：我国混凝土结构用钢筋可分为热轧钢筋、冷加工钢筋、热处理钢筋及高强钢丝和钢绞线等。
有明显屈服点钢筋的应力-应变曲线有明显的屈服台阶，延伸率大，塑性好,破坏前有明显预兆；没有明显屈服点钢筋的应力—应变曲线无屈服台阶,延伸率小，塑性差，破坏前无明显预兆.2.2 钢筋的力学性能指标有哪些？混凝土结构对钢筋性能有哪些基本要求？提示：钢筋的力学性能指标有强度和变形。
对有明显屈服点钢筋，以屈服强度作为钢筋设计强度的取值依据.对无屈服点钢筋,通常取其条件屈服强度作为设计强度的依据。
钢筋除了要有足够的强度外，还应具有一定的塑性变形能力，反映钢筋塑性性能的一个指标是伸长率。
钢筋的冷弯性能是检验钢筋韧性、内部质量和加工可适性的有效方法.混凝土结构对钢筋性能的要求：①强度高：强度越高，用量越少;用高强钢筋作预应力钢筋，预应力效果比低强钢筋好。
②塑性好：钢筋塑性性能好，破坏前构件就有明显的预兆。
③可焊性好：要求在一定的工艺条件下，钢筋焊接后不产生裂纹及过大的变形，保证焊接后的接头性能良好。
④为了保证钢筋与混凝土共同工作,要求钢筋与混凝土之间必须有足够的粘结力。
2.3 混凝土的立方体抗压强度是如何确定的？与试件尺寸、试验方法和养护条件有什么关系？提示：我国规范采用立方体抗压强度作为评定混凝土强度等级的标准，规定按标准方法制作、养护的边长为150mm的立方体试件，在28d或规定期龄用标准试验方法测得的具有95%保证率的抗压强度值（以N/mm2计）作为混凝土的强度等级。
试件尺寸:考虑尺寸效应影响，试件截面尺寸越小，承压面对其约束越强,测得的承载力越高，因此,采用边长为200mm的立方体试件的换算系数为1.05，采用边长为100mm的立方体试件的换算系数为0。

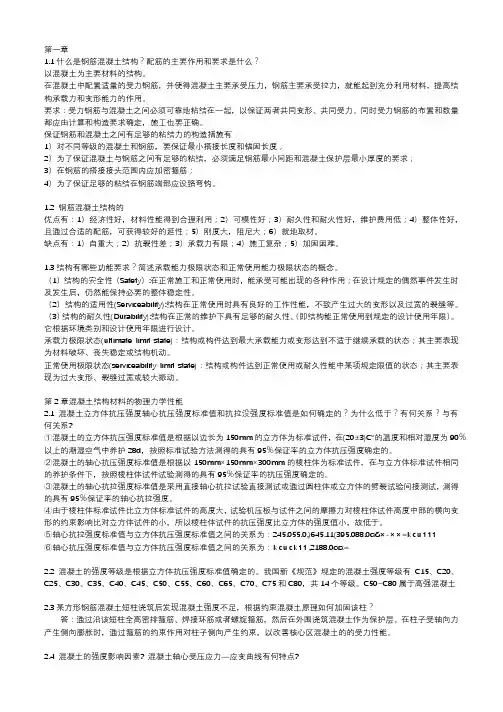

第一章1.1什么是钢筋混凝土结构？配筋的主要作用和要求是什么？以混凝土为主要材料的结构。
在混凝土中配置适量的受力钢筋，并使得混凝土主要承受压力，钢筋主要承受拉力，就能起到充分利用材料，提高结构承载力和变形能力的作用。
要求：受力钢筋与混凝土之间必须可靠地粘结在一起，以保证两者共同变形、共同受力。
同时受力钢筋的布置和数量都应由计算和构造要求确定，施工也要正确。
保证钢筋和混凝土之间有足够的粘结力的构造措施有：1）对不同等级的混凝土和钢筋，要保证最小搭接长度和锚固长度；2）为了保证混凝土与钢筋之间有足够的粘结，必须满足钢筋最小间距和混凝土保护层最小厚度的要求；3）在钢筋的搭接接头范围内应加密箍筋；4）为了保证足够的粘结在钢筋端部应设臵弯钩。
1.2 钢筋混凝土结构的优点有：1）经济性好，材料性能得到合理利用；2）可模性好；3）耐久性和耐火性好，维护费用低；4）整体性好，且通过合适的配筋，可获得较好的延性；5）刚度大，阻尼大；6）就地取材。
缺点有：1）自重大；2）抗裂性差；3）承载力有限；4）施工复杂；5）加固困难。
1.3结构有哪些功能要求？简述承载能力极限状态和正常使用能力极限状态的概念。
（1）结构的安全性（Safety）:在正常施工和正常使用时，能承受可能出现的各种作用；在设计规定的偶然事件发生时及发生后，仍然能保持必要的整体稳定性。
（2）结构的适用性(Serviceability):结构在正常使用时具有良好的工作性能，不致产生过大的变形以及过宽的裂缝等。
（3）结构的耐久性(Durability):结构在正常的维护下具有足够的耐久性。
（即结构能正常使用到规定的设计使用年限）。
它根据环境类别和设计使用年限进行设计。
承载力极限状态(ultimate limit state)：结构或构件达到最大承载能力或变形达到不适于继续承载的状态；其主要表现为材料破坏、丧失稳定或结构机动。
正常使用极限状态(serviceability limit state)：结构或构件达到正常使用或耐久性能中某项规定限值的状态；其主要表现为过大变形、裂缝过宽或较大振动。
第2章 混凝土结构材料的物理力学性能2.1选择题1．混凝土若处于三向应力作用下，当（ D ）。
A. 横向受拉，纵向受压，可提高抗压强度；B. 横向受压，纵向受拉，可提高抗压强度；C. 三向受压会降低抗压强度；D. 三向受压能提高抗压强度；2．混凝土的弹性模量是指（ A ）。
A. 原点弹性模量；B. 切线模量；C. 割线模量；D. 变形模量；3．混凝土强度等级由150mm 立方体抗压试验，按（ B ）确定。
A. 平均值fcu μ；B. σμ645.1-fcu ；C. σμ2-fcu ；D. σμ-fcu ；4．规范规定的受拉钢筋锚固长度a l 为（ C ）。
A ．随混凝土强度等级的提高而增大；B ．随钢筋等级提高而降低；C ．随混凝土等级提高而减少，随钢筋等级提高而增大；D ．随混凝土及钢筋等级提高而减小；5．属于有明显屈服点的钢筋有（ A ）。
A ．冷拉钢筋 ；B ．钢丝；C ．热处理钢筋；D ．钢绞线；6．钢材的含碳量越低，则（ B ）。
A ．屈服台阶越短，伸长率也越短，塑性越差；B ．屈服台阶越长，伸长率越大，塑性越好；C ．强度越高，塑性越好；D ．强度越低，塑性越差；7．钢筋的屈服强度是指（ D ）。
A. 比例极限；B. 弹性极限；C. 屈服上限；D. 屈服下限；8．能同时提高钢筋的抗拉和抗压强度的冷加工方法是（ B ）。
A. 冷拉；B. 冷拔；9．规范确定k cu f ,所用试块的边长是（ A ）。
A ．150 mm ；B ．200 mm ；C ．100mm ；D ．250 mm ；10．混凝土强度等级是由（ A ）确定的。
A ．k cu f ,；B ．ck f ；C ．cm f ；D ．tk f ；11．边长为100mm 的非标准立方体试块的强度换算成标准试块的强度，则需乘以换算系数（ C ）。
A ．1.05 ；B ．1.0 ；C ．0.95 ；D ．0.90 ；12．c c c E εσ='指的是混凝土的（ B ）。
《混凝土结构设计原理》第二章 材料的物理力学性能 课堂笔记◆ 学习要点：钢筋砼的组成为非匀质的，又由于混凝土材料组成的非均匀性以及具有显著的非弹性性能，因此其力学性能与匀质弹性材料有很大的差异。
对钢筋和砼材料力学性能的了解，包括其强度和变形性能，以及对二者相互作用的了解是掌握钢筋砼构件受力特点，确立计算方法，制定构造措施的基础。
◆ 主要内容混凝土及其力学性能混凝土的组成、强度指标及其换算关系、变形性能、其它性能(疲劳、收缩、徐变)、钢筋及其力学性能。
钢筋品种、级别和型号、力学性能及性能要求。
钢筋与混凝土的粘结◆ 学习要求1、掌握混凝土的立方体抗压强度、轴心抗压强度和轴心抗拉强度的测定方法和换算关系。
2、了解影响硷强度的因素，掌握砼应力一应变曲线特点，理解复合应力下硷强度和变形特点。
3、了解混凝土收缩、徐变现象及其影响因素；理解收缩、徐变对钢筋混凝土结构的影响。
4、了解钢筋的品种级别和使用范围。
掌握钢筋的应力一应变曲线的特点和强度的取值标准:，◆ 重点难点混凝土的强度及其影响因素，复合应力状态下的强度。
混凝土受压应力一应变关系的特征值。
混 凝土的收缩与徐变及其影响因素，一、混凝土（一）混凝土的组成结构砼是由水泥石(水泥胶结料)和骨料（石料)组成的一种内部结构复杂的复合材料。
从微观看：砼是不均匀的多相材料，存在许多内部微裂缝，这与其物理力学性能有密切的关系。
从宏观看：混凝土是粗骨料均匀分散在连续的砂浆基材中的两相材料，可视为各向同性的。
（二）混凝土的强度混凝土的强度是混凝土力学.隆能中的主要指标。
在工程中常用的混凝土强度指标有： ·立方体抗压强度fcu ·轴心抗压强度fc ·轴心抗拉强度ft1、混凝土立方体抗压强度砼立方体抗压强度是其力学性能中最基本的指标，也是评定fc 强度等级的标准。
砼强度等级是指按照标准方法制作养护的边长为150mm ，的立方体试件，在28天龄期用标准试验方法测得的具有95%保证率的立方体抗压强度标准值 。
