图像传感器原理图像传感器是一种能够将光学图像转换成电子信号的设备，它是数字摄像机的核心部件之一，也是数字图像技术的基础。
图像传感器的原理是基于光电效应和半导体材料的特性，通过光学成像和电子信号转换，实现对光学图像的捕捉和数字化处理。
图像传感器的原理主要涉及到光电效应和半导体物理学的知识。
光电效应是指当光线照射到物质表面时，光子的能量被转化为电子的动能，从而产生电荷。
半导体材料是一种具有特定导电性质的材料，它的导电性能受光照强度的影响，可以将光信号转化为电信号。
图像传感器通常由成像单元阵列、信号读取电路和控制电路等部分组成。
成像单元阵列是由大量光敏元件组成的矩阵结构，每个光敏元件对应图像中的一个像素点，它们能够将光信号转化为电荷信号。
信号读取电路负责对成像单元阵列输出的电荷信号进行放大、转换和传输，最终输出为数字信号。
控制电路则用于控制成像单元阵列的工作模式、曝光时间和信号读取顺序等。
图像传感器的工作原理可以简单概括为，当光线照射到成像单元阵列上时，光敏元件会产生电荷信号，信号读取电路将电荷信号转换为电压信号，并进行放大和处理，最终输出为数字信号。
这样就实现了对光学图像的捕捉和数字化处理。
在实际应用中，图像传感器的原理决定了它在图像分辨率、灵敏度、动态范围和噪声等方面的性能表现。
光电效应的灵敏度和半导体材料的特性直接影响了图像传感器对光信号的捕捉能力，而成像单元阵列的结构和布局则决定了图像传感器的分辨率和噪声性能。
因此，在图像传感器的设计和制造过程中，需要充分考虑光学成像、半导体物理学和信号处理等方面的知识，以实现图像传感器在不同应用场景下的优良性能。
总的来说，图像传感器的原理是基于光电效应和半导体材料的特性，通过成像单元阵列、信号读取电路和控制电路等部分的协同作用，实现对光学图像的捕捉和数字化处理。
图像传感器在数字摄像机、手机摄像头、工业检测和医学影像等领域有着广泛的应用，其性能表现直接影响了图像质量和系统性能。
图像传感器的原理及应用1. 图像传感器的定义图像传感器是一种能够将光信号转化为电信号的装置，它用于捕捉和记录光信号，是数字图像成像的核心技术之一。
图像传感器广泛应用于数字相机、手机摄像头、安防监控摄像头等领域。
2. 图像传感器的原理图像传感器的原理是基于光电效应，其构造主要包括光电二极管、光敏感材料、色滤镜和信号处理电路。
2.1 光电二极管光电二极管是图像传感器的基本组成单元之一。
当光线照射到光电二极管上时，光能会激发二极管中的电子。
光电二极管包括PN结和金属电极，当光线照射到PN结上时，会形成电压，这个电压与光的亮暗程度成正比。
2.2 光敏感材料光敏感材料位于光电二极管上，能够吸收光能，并将光能转化为电能。
常见的光敏感材料有硅和镉化镉等。
2.3 色滤镜色滤镜是一种用于对不同颜色光进行滤波的光学元件。
图像传感器中的色滤镜通常采用RGB色彩模型，分别对红、绿、蓝三种颜色进行滤波。
色滤镜能够实现图像的彩色成像。
2.4 信号处理电路信号处理电路是图像传感器的重要组成部分，它用于接收从光电二极管传来的光信号，并将其转化为数字信号。
信号处理电路还可以对图像进行预处理，如增强对比度、减少噪声等。
3. 图像传感器的应用图像传感器在各个领域都有广泛的应用，以下列举几个常见的应用领域。
3.1 数字相机图像传感器是数字相机的核心部件，它能够将光信号转换为数字信号，并通过图像处理算法生成高质量的图像。
现代数码相机多采用CMOS传感器，具有低功耗、高画质等特点。
3.2 手机摄像头随着智能手机的普及，手机摄像头也成为了人们平时拍照、录制视频的主要设备之一。
手机摄像头一般采用CMOS传感器，具有较高像素和快速响应的特点。
3.3 安防监控摄像头安防监控摄像头广泛应用于公共场所、商场、住宅小区等地方。
图像传感器可以实时监测并记录现场的图像信息，以实现安全监控和追踪。
3.4 工业视觉工业视觉系统使用图像传感器进行产品质量检测、自动导航、机器人视觉等。

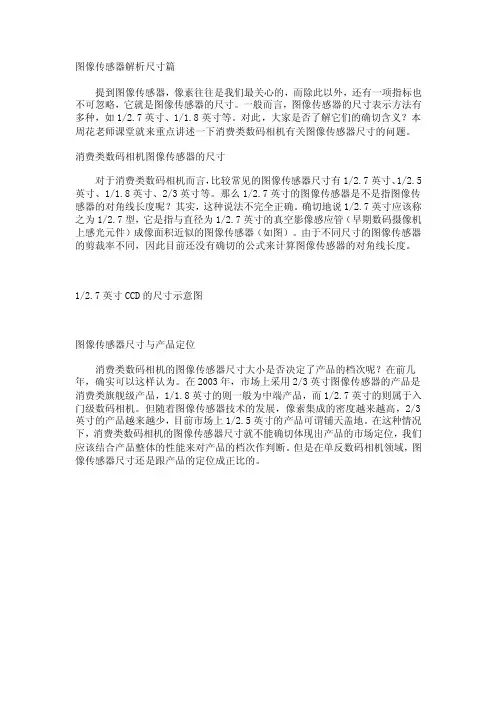

图像传感器解析尺寸篇
提到图像传感器，像素往往是我们最关心的，而除此以外，还有一项指标也不可忽略，它就是图像传感器的尺寸。
一般而言，图像传感器的尺寸表示方法有多种，如1/2.7英寸、1/1.8英寸等。
对此，大家是否了解它们的确切含义？本周花老师课堂就来重点讲述一下消费类数码相机有关图像传感器尺寸的问题。
消费类数码相机图像传感器的尺寸
对于消费类数码相机而言，比较常见的图像传感器尺寸有1/2.7英寸、1/2.5英寸、1/1.8英寸、2/3英寸等。
那么1/2.7英寸的图像传感器是不是指图像传感器的对角线长度呢？其实，这种说法不完全正确。
确切地说1/2.7英寸应该称之为1/2.7型，它是指与直径为1/2.7英寸的真空影像感应管（早期数码摄像机上感光元件）成像面积近似的图像传感器（如图）。
由于不同尺寸的图像传感器的剪裁率不同，因此目前还没有确切的公式来计算图像传感器的对角线长度。
1/2.7英寸CCD的尺寸示意图
图像传感器尺寸与产品定位
消费类数码相机的图像传感器尺寸大小是否决定了产品的档次呢？在前几年，确实可以这样认为。
在2003年，市场上采用2/3英寸图像传感器的产品是消费类旗舰级产品，1/1.8英寸的则一般为中端产品，而1/2.7英寸的则属于入门级数码相机。
但随着图像传感器技术的发展，像素集成的密度越来越高，2/3英寸的产品越来越少，目前市场上1/2.5英寸的产品可谓铺天盖地。
在这种情况下，消费类数码相机的图像传感器尺寸就不能确切体现出产品的市场定位，我们应该结合产品整体的性能来对产品的档次作判断。
但是在单反数码相机领域，图像传感器尺寸还是跟产品的定位成正比的。

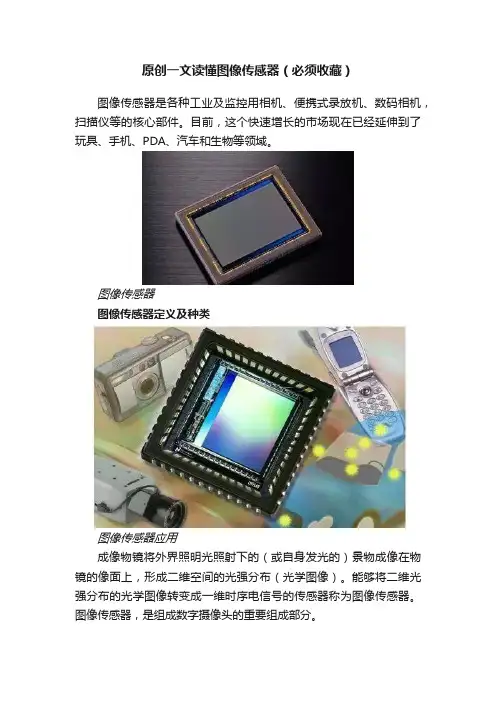

原创一文读懂图像传感器（必须收藏）图像传感器是各种工业及监控用相机、便携式录放机、数码相机，扫描仪等的核心部件。
目前，这个快速增长的市场现在已经延伸到了玩具、手机、PDA、汽车和生物等领域。
图像传感器图像传感器定义及种类图像传感器应用成像物镜将外界照明光照射下的（或自身发光的）景物成像在物镜的像面上，形成二维空间的光强分布（光学图像）。
能够将二维光强分布的光学图像转变成一维时序电信号的传感器称为图像传感器。
图像传感器，是组成数字摄像头的重要组成部分。
根据元件的不同，图像传感器通常可分为CCD（Charge-Coupled Device，电荷耦合器件）和CMOS （Complementary Metal-Oxide Semiconductor，金属氧化物半导体元件）两大类。
除以上两大常用类型外，还有一种CIS（Contact Image Sensor 的缩写，接触式图像传感器），一般用在扫描仪中。
由于是接触式扫描(必须与原稿保持很近的距离)，只能使用LED光源，其景深、分辨率以及色彩表现目前都赶不上CCD感光器件，也不能用于扫描透射片。
接触式CIS随着上世纪70年代和80年代固态成像应用的飞速发展，CCD技术和制造加工在光学特性和成像质量方面得到了最优化。
在上世纪末的25年里，CCD技术一直统领着图像传感器件的潮流，它是能集成在一块很小的芯片上的高分辨率和高质量图像传感器。
而 CMOS图像传感器近年得到迅速发展，大有后来居上之势。
CMOS在中端、低端应用领域提供了可以与CCD相媲美的性能，而在价格方面确实明显占有优势，随着技术的发展，CMOS在高端应用领域也将占据一席之地。
图像传感器的工作原理图像传感器的工作原理图像传感器是一种半导体装置，能够把光学影像转化为数字信号。
传感器上植入的微小光敏物质称作像素。
一块传感器上包含的像素数越多，其提供的画面分辨率也就越高。
它的作用就像胶片一样，但它是把图像像素转换成数字信号。

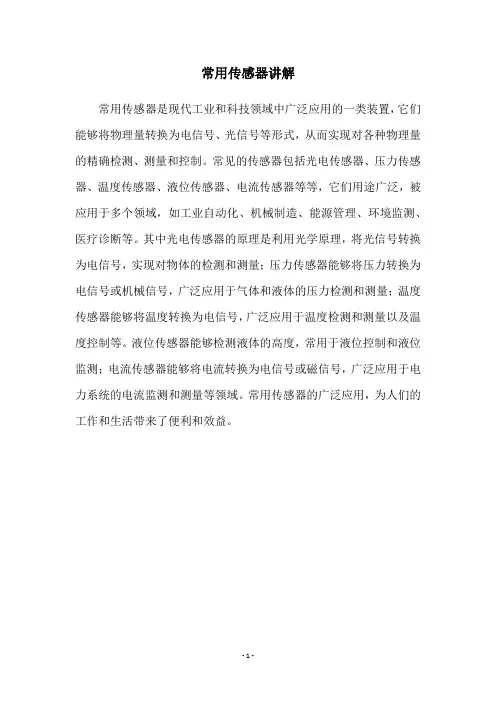

常用传感器讲解
常用传感器是现代工业和科技领域中广泛应用的一类装置，它们能够将物理量转换为电信号、光信号等形式，从而实现对各种物理量的精确检测、测量和控制。
常见的传感器包括光电传感器、压力传感器、温度传感器、液位传感器、电流传感器等等，它们用途广泛，被应用于多个领域，如工业自动化、机械制造、能源管理、环境监测、医疗诊断等。
其中光电传感器的原理是利用光学原理，将光信号转换为电信号，实现对物体的检测和测量；压力传感器能够将压力转换为电信号或机械信号，广泛应用于气体和液体的压力检测和测量；温度传感器能够将温度转换为电信号，广泛应用于温度检测和测量以及温度控制等。
液位传感器能够检测液体的高度，常用于液位控制和液位监测；电流传感器能够将电流转换为电信号或磁信号，广泛应用于电力系统的电流监测和测量等领域。
常用传感器的广泛应用，为人们的工作和生活带来了便利和效益。
- 1 -。
相机图像传感器知识点总结相机图像传感器是数码相机中最重要的部件之一，它负责将光信号转换为电信号，用于拍摄照片和录制视频。
在选择数码相机时，图像传感器的大小和质量往往是用户最为关注的因素之一。
因此，了解图像传感器的知识对于选择和使用数码相机都是非常重要的。
在本文中，我们将对相机图像传感器的基本知识进行总结和讨论。
1. 图像传感器的种类图像传感器主要分为两类：CMOS和CCD。
CMOS（Complementary Metal-Oxide-Semiconductor）是互补金属氧化物半导体传感器，而CCD（Charge-Coupled Device）则是电荷耦合器件传感器。
它们在工作原理和结构上有所不同，分别具有各自的优点和特点。
CMOS传感器通常比CCD传感器更便宜、更节能，并且在高速拍摄和视频录制方面具有优势。
而CCD传感器在低光条件下通常具有更好的表现，色彩还原和动态范围也更出色一些。
在实际应用中，由于CMOS传感器在成本和功耗上的优势，目前大部分数码相机都采用了CMOS传感器。
2. 图像传感器的尺寸图像传感器的尺寸对于相机的成像效果有着重要的影响。
一般来说，图像传感器的尺寸越大，其单个像素的面积就越大，因此能够捕捉更多的光线。
这样就能够在低光条件下获得更好的成像效果，同时也有助于提高图像的动态范围。
目前在数码相机中常见的图像传感器尺寸包括全画幅（36mm x 24mm）、APS-C（22mmx 15mm）以及四分之一英寸至一英寸不等的小尺寸传感器。
全画幅传感器通常用于高端专业相机中，其成本和功耗较高，但能够提供最高质量的成像效果。
APS-C传感器则是中档相机的常见选择，在成本和性能之间取得了一定的平衡。
小尺寸传感器则常用于消费级数码相机和手机摄像头中。
3. 像素和分辨率图像传感器的像素是指在传感器上的感光单元数量，每个像素都对应着图像中的一个小区域，并负责接收光线并转换为电信号。
在实际应用中，像素数量往往被用来衡量图像传感器的分辨率，即每幅图像能够包含多少像素。

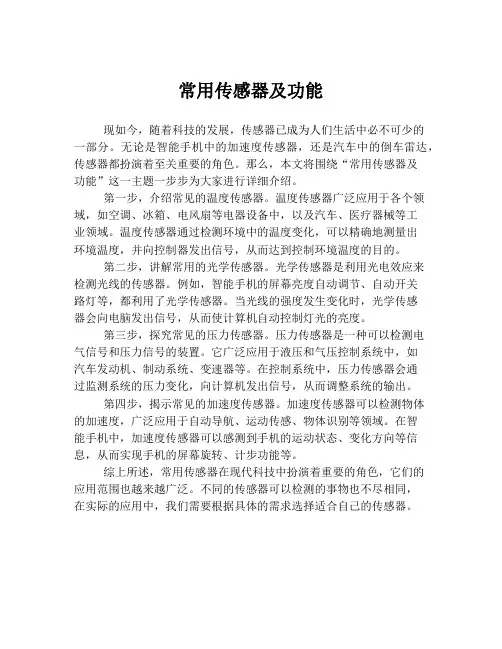

常用传感器及功能现如今，随着科技的发展，传感器已成为人们生活中必不可少的一部分。
无论是智能手机中的加速度传感器，还是汽车中的倒车雷达，传感器都扮演着至关重要的角色。
那么，本文将围绕“常用传感器及功能”这一主题一步步为大家进行详细介绍。
第一步，介绍常见的温度传感器。
温度传感器广泛应用于各个领域，如空调、冰箱、电风扇等电器设备中，以及汽车、医疗器械等工业领域。
温度传感器通过检测环境中的温度变化，可以精确地测量出环境温度，并向控制器发出信号，从而达到控制环境温度的目的。
第二步，讲解常用的光学传感器。
光学传感器是利用光电效应来检测光线的传感器。
例如，智能手机的屏幕亮度自动调节、自动开关路灯等，都利用了光学传感器。
当光线的强度发生变化时，光学传感器会向电脑发出信号，从而使计算机自动控制灯光的亮度。
第三步，探究常见的压力传感器。
压力传感器是一种可以检测电气信号和压力信号的装置。
它广泛应用于液压和气压控制系统中，如汽车发动机、制动系统、变速器等。
在控制系统中，压力传感器会通过监测系统的压力变化，向计算机发出信号，从而调整系统的输出。
第四步，揭示常见的加速度传感器。
加速度传感器可以检测物体的加速度，广泛应用于自动导航、运动传感、物体识别等领域。
在智能手机中，加速度传感器可以感测到手机的运动状态、变化方向等信息，从而实现手机的屏幕旋转、计步功能等。
综上所述，常用传感器在现代科技中扮演着重要的角色，它们的应用范围也越来越广泛。
不同的传感器可以检测的事物也不尽相同，在实际的应用中，我们需要根据具体的需求选择适合自己的传感器。
